Термоголовка для радиатора отопления: виды, принцип работы + правила установки

Виды головок по конструкции

Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.

Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.

В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.

Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Правильная установка термоголовок

Термостатические вентили с термоголовкой устанавливаются на системы водяного отопления со следующими типами обвязки радиаторов:

1. Двухтрубная;
2. Коллекторная;
3. Однотрубная с байпасом.

Монтировать термоголовки на однотрубные системы без байпасов нельзя – при закрытии клапана прекращается работа всех последующих приборов в группе.

Наиболее корректно термоголовки работают на радиаторах с малой инерцией – алюминиевых, биметаллических, стальных. Чугунные радиаторы обладают высокой инерцией, долго прогреваются и медленного охлаждаются – поэтому работа термостатов в этом случае имеет низкую точность и скорость изменения температуры воздуха в отапливаемом помещении оставляет желать лучшего.

Производители рекомендуют размещать корпус термоголовки горизонтально (ось штока параллельно плоскости пола).

Это уменьшает влияние на термостатический элемент нагретыми поверхностями клапана и подводящих труб.

Также рекомендуется размещать термоголовки в местах, не позволяющих влиять посторонним факторам:

1. Солнечным лучам;
2. Нагревательным приборам;
3. Интенсивному конвективному движению воздуха (сквозняку);
4. Покрытию устройства шторами;
5. Чрезмерному ограждению нишами, подоконниками, экранами радиаторов.

Установка термоголовок отличается простотой и не требует специальных навыков и особых инструментов. Порядок монтажа обычно описан в паспортах изделий.

Виды

Термостатическая головка радиатора доступна в трех популярных типах. Выбор конкретного продукта будет продиктован требованиями покупателя и условиями установки.

1.Термостатический клапан с прямой головкой. Популярный термостатический контроллер с универсальными возможностями использования. Вертикально расположенная головка радиатора не заметна и не занимает много места. Уместен в местах, где нет сквозняков. Вертикальная термостатическая головка не является лучшим решением. Оставаясь в тесном углублении, датчик быстро реагирует на повышенную температуру от радиатора, которая не соответствует реальной температуре в помещении.

2.Угловая термоголовка. Используется для обвязки труб «со стены». Головка расположена горизонтально относительно стены, благодаря чему не подвержена влиянию тепла от арматуры системы отопления. Более точно поддерживает заданную температуру в помещении.

3.Термостатическая головка с выносным датчиком — это радиаторная головка, с датчиком расположенным в высокой точке помещения. Обеспечивает равномерное распределение температуры в помещениях и отличается высокой эффективностью. Данный термостатический контроллер часто устанавливается на лестничных клетках или в общественных зданиях. Предложения по продаже включают ручку радиатора с антивандальным корпусом. Это популярная термоголовка с повышенной устойчивостью к повреждениям или кражам.

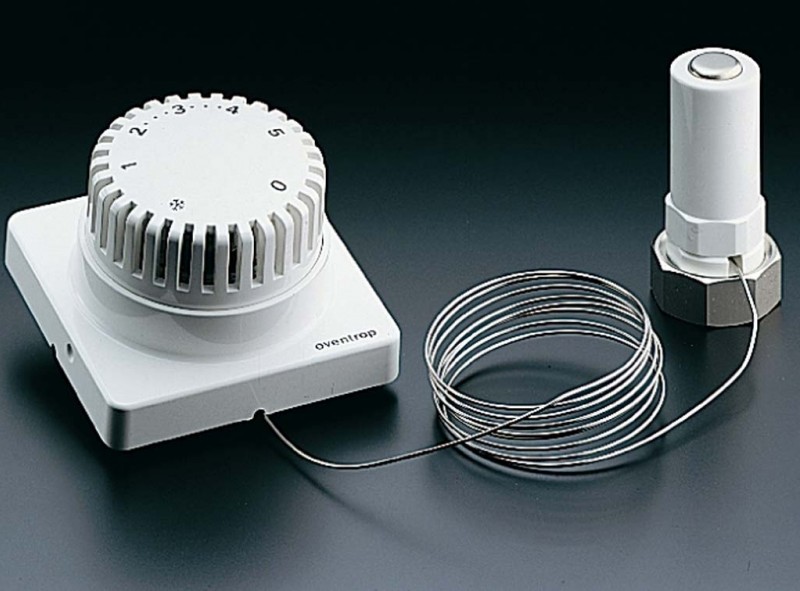

Термоголовка с выносным датчиком

По способу работы контроллера разделяют:

• Механические термоголовки. Принцип действия описан выше. Обладают базовой функцией терморегулятора. Преимущества — простота работы и низкая цена.
• Электронные головки — более сложное устройство, позволяющая эффективно контролировать температуру. Предложение на рынке включает в себя различные электронные головки. Они отличаются от механических повышенной скоростью и точностью работы, а также возможностью программирования различных сценариев работы. Являются намного более энергоэффективными. При их использовании экономия на отоплении достигает 40%. Электронные головки обеспечивают высокий комфорт. Единственным недостатком этого решения являются высокая стоимость.

Виды кранов

Условно арматуру можно разделить следующим образом:

• шаровый полуповоротный кран;
• балансировочный вентиль;
• термостатический клапан;
• промывочный кран;
• стравливающий кран Маевского.

Краны отличаются ценой, конструкцией и особенностями применения, от которых зависит где и с какой целью устанавливается устройство.

Существуют вентили с ручным и автоматическим способом регулировки, здесь разница также ощутима и в цене крана. Работает система с автоматической терморегулировкой так: контроллер получает сигнал от термодатчика и отдаёт команду на сервоприводы,  в результате чего регулируется размер проточного отверстия в кране в зависимости от установленного режима.

Шаровый полуповоротный кран

Название крана обусловлено шаровидной формой клапана, в котором имеется сквозное отверстие. Рассчитан клапан только на два положения – открыто либо закрыто, для работы в четверть оборота он не предназначен. При повороте ручки крана вращается и клапан, и отверстие в нём оказывается расположено либо параллельно, либо перпендикулярно трубопроводу.

Корпус устройства выполняется из, стали, латуни, бронзы либо силумина. По прочности лидирует сталь, но она подвержена коррозии, поэтому предпочтительнее всего изделия из бронзы и латуни как более долговечные.

Хорошим выбором будет латунный полуповоротник с толстыми стенками и американкой – так называется накидная гайка, позволяющая осуществлять соединение труб и радиатора без их вращения и быстро.

Балансировочный вентиль

Разница между балансировочным вентилем и шаровым краном в возможности плавной регулировки положения вентиля, путём нескольких поворотов барашка. Чтобы настройки вентиля не сбились, или кто-нибудь случайно их не сбил, его можно зафиксировать в текущем положении. Ставится он на выходной трубе батареи, и даёт возможность плавно регулировать поток теплоносителя.

Вентиль с термостатом

Самыми дорогими, но также и самыми качественными являются термостатические вентили. Термоголовка настраивается на определённую температуру в помещении и оказывает воздействие на шток клапана.

Под её воздействием клапан увеличивает либо уменьшает сечение отверстия для прохода теплоносителя, за счёт чего регулируется температура радиатора. Установка вентиля с термоголовкой осуществляется на подводящую трубу, а на отводящую ставится балансировочный вентиль.

Промывочный кран

Как следует из названия, предназначен для слива воды либо другого теплоносителя из радиатора в целях его промывки. Состоит из выполненного из металла корпуса и длинного штока, оснащается прокладкой из резины. Открывается при помощи плоскогубцев либо гаечного ключа. Минусом конструкции является быстрый износ резиновой прокладки и необходимость её замены.

Воздушный кран Маевского

На современных радиаторах предусмотрен монтаж кранов Маевского, некоторые модели поставляются с уже встроенными вентилями. Монтируется кран Маевского в верхней части батареи, поскольку именно вверху скапливается сжатый воздух.

Приводится в действие вентиль, как правило, плоской отвёрткой либо гаечным ключом. Воздух стравливается до того момента, пока не прекратится шипение и из крана не начнёт сочиться вода.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

1. Перекрывают стояк и спускают воду.
2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
4. Откручивают от термовентиля штуцер с американкой.
5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

• термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
• электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
• большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
• если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Принцип действия и классификация

Устройство оснащено тремя основными элементами: датчиком, поршнем и клапаном. На этой основе оно способно открывать и закрывать поток воды. В первом случае, жидкость свободно протекает через клапан, повышая температуру в системе отопления. Если же она превысит заданный лимит, то поршень задействует клапан, блокирующий поток воды.

Термоклапан имеет множество классификаций, различающихся по некоторым факторам. Среди них классификации:

• По типу систем отопления;
• По термочувствительной среде;
• По способу установки.

По первой классификации термочувствительные клапаны изготавливаются для однотрубных и двухтрубных систем. Их основное различие в том, что термоклапан для однотрубных систем отопления имеет увеличенную пропускную способность, что позволяет обеспечить достаточную эффективность по сравнению с двухтрубным вариантом.

Клапаны для разных типов систем не совместимы, поэтому игнорировать их тип при установке нельзя. Это приведет к некорректной работе систем отопления или же их поломке.

Далее идет разделение по термочувствительной среде. Клапан оснащен датчиком температуры, наполненным специальным веществом. Именно по нему определяется следующая классификация, в которой отмечают следующие варианты:

• Газонаполненные;
• Парафиновые;
• Жидкостные.

По способу установки термостатические клапаны разделяются на:

• Прямые;
• Осевые;
• Угловые;
• Левосторонние;
• Правосторонние.

Поэтому важно учитывать эти факторы при планировке системы отопления и расположении радиатора. Это позволит установить элемент в правильной позиции, при этом имея свободный доступ к нему в период эксплуатации системы

Методика установки

Дистанционное управление требуется при монтаже радиаторов внутри корпусов, под решетками, в нише. Монтаж термоголовок начинается с опорожнения системы отопления. Перед сливом рекомендуется остудить радиатор, чтобы не обжечься. Материалы конструкции термоголовки довольно мягкие и перетягивать гайки крепления не рекомендуется.

Оптимальнее будет пользоваться динамометрическим ключом. На корпусе прибора имеется указатель направления потока, для правильной работы лучше его не спутать. После сборки датчика настраивают оптимальную температуру и переходят к пуску жидкости в систему.

Рекомендуется выпустить воздух из труб и радиатора. Для этого имеется спускной клапан, который откручивается и в специальную емкость сливается часть жидкости, пока не закончат выходить пузыри.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

• бронзы (с никелевым и хромированным покрытием);
• латуни (покрывают слоем никеля);

• нержавеющей стали.

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Методика установки

Дистанционное управление требуется при монтаже радиаторов внутри корпусов, под решетками, в нише. Монтаж термоголовок начинается с опорожнения системы отопления. Перед сливом рекомендуется остудить радиатор, чтобы не обжечься. Материалы конструкции термоголовки довольно мягкие и перетягивать гайки крепления не рекомендуется.

Оптимальнее будет пользоваться динамометрическим ключом. На корпусе прибора имеется указатель направления потока, для правильной работы лучше его не спутать. После сборки датчика настраивают оптимальную температуру и переходят к пуску жидкости в систему.

Рекомендуется выпустить воздух из труб и радиатора. Для этого имеется спускной клапан, который откручивается и в специальную емкость сливается часть жидкости, пока не закончат выходить пузыри.

Устройство термоклапана и существующие виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.

Термостатический клапан в разрезе

Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

Как устроена термостатическая головка

Watch this video on YouTube

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

• Из бронзы, с последующим хромированием или никелированием.
• Из латуни, с покрытием слоем никеля.
• Из нержавеющей стали.

Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $
