Подключение потолочных светильников
Содержание:
- Подсоединение китайской люстры
- Производители точечных светильников
- Особенности монтажа
- Расчет мощности и количества светильников
- Как подключить светильники в подвесном потолке
- Как правильно подключить своими руками
- Основные способы подключения
- Выбор освещения для натяжного потолка
- Как установить споты своими руками
- Установка точечных светильников
- Как правильно подключить через выключатель
- Этапы выполнения монтажа
- Особенности монтажа
- Основные выводы
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Производители точечных светильников
Подборка включает в себя представителей разных ценовых категорий:
- Ambrella. Выпускает собственную линейку с 2012 года. Продукция Ambrella light отличается оригинальным дизайном, бонус – сравнимый с европейским уровень сервисного обслуживания. Бюджетные модели.
- ARTE LAMP. Итальянская компания ARTE LAMP с 2001 г. поставляет интерьерную светотехническую продукцию, представлена более, чем в 20 странах мира. Средний уровень цен.
- Donolux. Российская компания с 15-летним стажем, выпускающая экономичные модели светильников. Материалы поставляются мировыми производителями. Качество продукции на достойном уровне. Ценовая политика не рассчитана на средний класс.
- EGLO. Австрийская фирма, специализирующаяся на создании осветительных систем, ассортимент из 3000 наименований на каждый вкус и кошелек. Доступны бюджетные модели и среднеценовые варианты.
- Elektrostandard. Еще один представитель России, на рынке с 1998 года. Продукция традиционно высокого качества. Уровень цен в стандартном диапазоне.
- Lightstar. Европейская компания, предлагающая интересные дизайнерские решения в освещении. В России представлена с 2001 года. Ценовая политика умеренная.
- LUSSOLE. Люссоль — недорогая итальянская продукция, представленная в изысканном и незаурядном формате.
- Massive. Бельгийские приборы с лаконичным дизайном. Компания предлагает по средним ценам серии для каждого помещения. Примечательны варианты, адаптированные к интерьерам детских.
- Novotech. Надежная венгерская компания, 20 лет представленная на рынке. Предлагает специальные осветительные серии для ванных комнат. Бюджетная ценовая политика.
После того как вы определитесь с функционалом и моделью, понадобится рассчитать количество светильников и сделать схему их расположения в помещении. Распространенные варианты установки: по периметру, на расстоянии от углов и стен от 20 см, в шахматном порядке или форме геометрических фигур.
Особенности монтажа
Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.
Точечные светильники в натяжных потолках
Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.
Подготовлено к установке натяжных потолков
Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.
Точечные светильники в гипсокартонных системах
В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.
Если необходима установка преобразователя
В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.
Расчет мощности и количества светильников
Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.
Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.
Вид помещения | Мощность, необходимая для освещения 1м2 площади помещения в зависимости от типа лампы | |||
---|---|---|---|---|
Накаливания | Галогеновая | Энергосберегающая | Светодиодная | |
Детская | 40 | 30 | 10 | 5 |
Кухня | 30 | 25 | 7 | 4 |
Гостиная, ванная, санузел | 25 | 20 | 6 | 3 |
Спальня, прихожая, коридор | 20 | 15 | 5 | 2 |
Подсобные помещения | 10 | 7 | 2 | 1 |
Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м2 и 4,5 м2. Общая площадь коридора составляла 7,3 м2. Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3
Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве
На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.
Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.
При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой.
Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.
Как подключить светильники в подвесном потолке
Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.
Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:
- Закладную универсальную платформу нужно подогнать под диаметр светильника.
- Примерить корпус фонаря, удостоверившись, что он подходит.
- Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
- Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
- Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
- Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.
Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:
В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.
Как правильно подключить своими руками
Перед тем, как подключить точечные светильники последовательно или параллельно, требуется установить распределительную коробку. Лишь потом возможно протягивать кабели к месту монтажа осветительных устройств.
Существует несколько схем разводки кабелей, по которым возможно монтировать электропроводку для осветительных приборов. Выбирать схему следует с учетом разновидности устанавливаемых лампочек. К примеру, во время применения ламп в 12 В в схему требуется ввести трансформатор. Когда выбираются споты, работающие от электросети в 220 В, присутствие преобразователя не нужно. Светильники возможно подключать непосредственно к сети.
Последовательное
Схема последовательного подключения точечных светильников на потолке проста, так как отсутствует необходимость в большом количестве проводов. Однако она обладает определенными недостатками. К примеру, во время применения такого соединения в систему допустимо включить не больше 5–6 осветительных устройств. Кроме того, они светятся не на всю мощь. При перегорании 1 лампочки цепь разрывается, свет в помещении исчезнет.
Важно! Такая схема подключения предполагает то, что фаза поочередно будет обходить все лампочки, а к выходу на последнюю подается ноль. Перед тем, как подключить точечные светильники к одному выключателю, нужно проследить, чтобы на него шла фаза, в будущем направляемая на лампочки
Ноль поддается лишь на последнее в цепи осветительное устройство
Перед тем, как подключить точечные светильники к одному выключателю, нужно проследить, чтобы на него шла фаза, в будущем направляемая на лампочки. Ноль поддается лишь на последнее в цепи осветительное устройство.
Последовательное подключение
Параллельное
Чтобы обеспечить полноценное функционирование, применяют параллельное подключение. В такой ситуации каждая лампа светит с необходимой интенсивностью. При перегорании одной из них свет в помещении не пропадает. Однако требуется приготовить большее число проводников. Оптимально воспользоваться кабелем ВВГ нг 2*1,5 либо 3*1,5 (считается негорючим 3-жильным).
Существует 2 способа параллельного подсоединения светильников:
- ко всем светоисточникам подают 2 кабеля;
- шлейфное подсоединение, во время которого 2 провода поочередно будут заходить на лампу и с выхода подаваться далее.
Во второй ситуации из распределительной коробки будет выходить кабель, подаваемый на первую лампочку. К его выходу подключают кусок кабеля и протягивают к последующему осветительному устройству. Несколько кусков кабеля будут последовательно соединять лампы друг с другом. Существует возможность разделения их на 2 и больше подгруппы с учетом числа кнопок на выключателе. Однако такое подсоединение нуждается в увеличении числа проводов.
Параллельное подключение
Основные способы подключения
Так как светодиодные светильники имеют разный угол обзора, то их обычно подключают по разным схемам. Выбор схемы подключения зависит прежде всего от:
- способа крепления;
- угла освещения светодиода;
- количества светильников в помещении.
Всего схем подключения три:
- последовательная;
- параллельная;
- лучевая.
Последовательная схема
Последовательная схема подключения светодиодных светильников проста и используется, если нет особых требований к дизайну освещения. Преимущество — экономия кабеля и простота монтажа. Все лампы подключаются по цепочке одна за другой. Однако если один из светильников выйдет из строя, погаснет все цепочка. Чтобы обнаружить неполадку, нужно будет проверять каждый из них.
Последовательная схема подключения лампы.
В одной цепи допускается соединение не больше 6 светильников или лампочек. В противном случае их яркость будет снижаться из-за роста общего сопротивления цепи.
Параллельная схема
Параллельная схема позволяет подключить светодиодный светильник каждый по отдельности. Для светильников на 12 В потребуется установка нескольких диммеров или одного на всю параллельную схему.
При схеме от выключателя тянется общий кабель, который имеет ответвление к каждой лампочке. Если один из светильников выйдет из строя, то он потухнет, не задев всю систему освещения. Неисправный прибор будет виден сразу и его можно будет быстро заменить.
Схема параллельного подключения
Этот способ более трудоемкий и требует большего количества кабеля. Однако такая схема рассчитана прежде всего на помещения с большой площадью. При таком подключении яркость света не будет зависеть от количества лампочек.
Лучевая схема
Лучевая схема подключения светодиодной лампы используется для подключения лампочек в люстрах. Она напоминает собой параллельный способ. В этой схеме кабель идет от выключателя к распределительной розетке или узлу, от которого отходят отдельные ответвления или лучи к каждой лампочке.
Если один из светодиодов перегорит, то остальные будут светиться, т.к. к каждому ведет отдельный провод.
Главным минусом этого способа подключения является трудоемкость. При использовании способа в помещении с большой площадью возможен такой прием: центральный кабель тянется в центр зала, а от него отходят лучи к каждому светильнику.
Лучевой способ подключения
Выбор освещения для натяжного потолка
Приступив к оформлению дизайна, важно определить актуальный светильник. При правильной организации освещения, повысится комфорт комнаты
Выбирать нужно, исходя декоративных параметром помещения и количеству естественного света.
На рынке есть 3 вида люстр, которые отличаются по типу крепления к потолку:
- Подвесные;
- Встраиваемые;
- Припотолочные.
Подвесные крепятся напрямую к перекрытию с помощью крючка и планки. Фиксация надежна, долговечная, не видны элементы крепежа. Недостатком системы выступает то, что люстра монтируется к планке шурупами поверх полотна. Отсюда вытекает два минуса:
- Ткань может порваться от натяжения и неровного отверстия;
- Использование ламп накаливания или галогеновых может привести к оплавлению пластика.
Подвесные люстры редко используются в жилых помещениях, но популярны в кафе, ресторанах, барах. Дают большое количество света и покрывают огромные площади.
Встраиваемые системы практически незаметны, так как сливаются с полотнищем. Заранее на перекрытие монтируется база. После монтажа потолка, в ткани делается отверстие. В него вставляется светильник со специальными пружинами. Они выпрямляются и плотно фиксируют корпус. Дополнительно поверх устраивается декоративная накладка.
Визуально источник света полностью сливается с поверхностью. Смотрится лаконично, не используются саморезы. Подходят для жилых домов, позволяют зонировать комнату. Споты монтируются группой, чтобы световой поток был объемнее. Часто оборудуются регулятором люминесцентного потока.
Накладные получили свое название благодаря специфике крепления. Они буквально накладываются на ткань. По типу крепления схожи с предыдущим видом. Не портят дизайн помещения.
Могут иметь поворотную (возможно вручную настраивать направление света) и неповоротную конструкцию.
Типы светящихся элементов для натяжных потолков
На рынке представлен большой выбор лампочек. При ответственном выборе прибора, вы обеспечите пожарную безопасность и комфортное использование комнаты.
Точечные светильники
Точечный светильник распространен для натяжных потолков. Их располагают в любом порядке, по вашему усмотрению.
Точечные светильники для натяжных потолков производятся имеют разные цоколи. Поверх лампы установлен небольшой полупрозрачный плафон, выступающий в роли рассеивателя света.

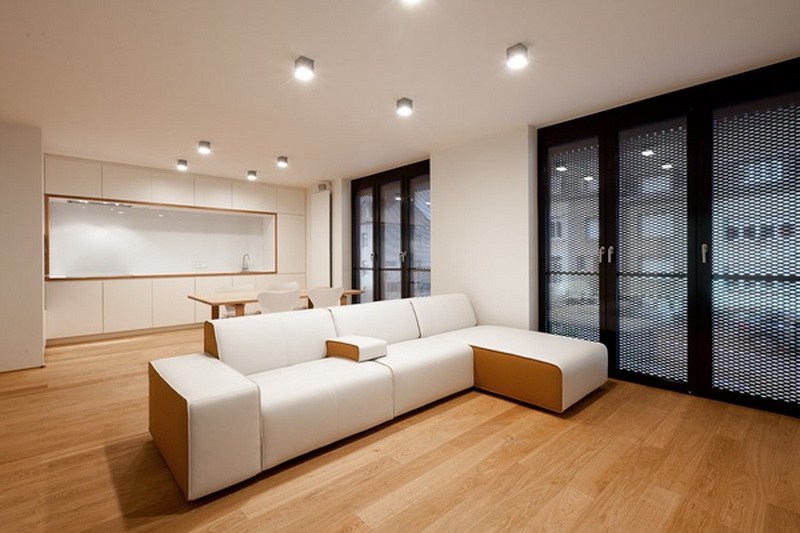

Расположение точечных светильников на натяжном потолке может быть произвольным, в зависимости от вашего требования. Кроме стандартного монтажа — в ряд, возможно создавать композиции, рисунки и формы на потолке. Подходят для многоуровневых структур, позволяют зонировать комнату. Уместны в любой комнате. Часто используются на кухне, в гостиной, спальне и даже ванной. Есть модели с разным углом падения луча.
Накладные светильники
Устанавливаются поверх потолка с помощью специальной стойки. Поверх крепится декоративная заглушка. Предназначены для интенсивного свечения, что удобно в домах с большой площадью и высокими потолками.
Лампочка не контактирует с полотнищем, поэтому не происходит сильный местный нагрев.
Встраиваемое освещение
Преимущественно используются с галогеновыми лампочками и предназначены для высокой производительности. Так как их основной осветительный элемент галогеновый — происходит мощный местный нагрев.
Устанавливаются на специальную стойку с помощью саморезов. Среди недостатков выделяется сложность монтажа и вероятность повредить полотно саморезами.
Подвесные люстры
Распространенный осветительный прибор, которые крепится специальным крючком к потолочной стойке. Могут возникнуть проблемы с установкой, так как часть монтажа выполняется перед растяжкой. Есть вероятность случайно повредить пленку.
Светодиодные типы светильников
Светодиодные светильники для натяжных потолков распространены благодаря высокой производительности лампочек и минимальному нагреву.
Универсальны, могут использоваться, как в навесных люстрах, так и в точечных источниках света. Отличаются минимальным расходом энергии при высокой производительности. Всего 15 процентов всей энергии уходит в тепло, все остальное преобразовывается в мягкий свет.

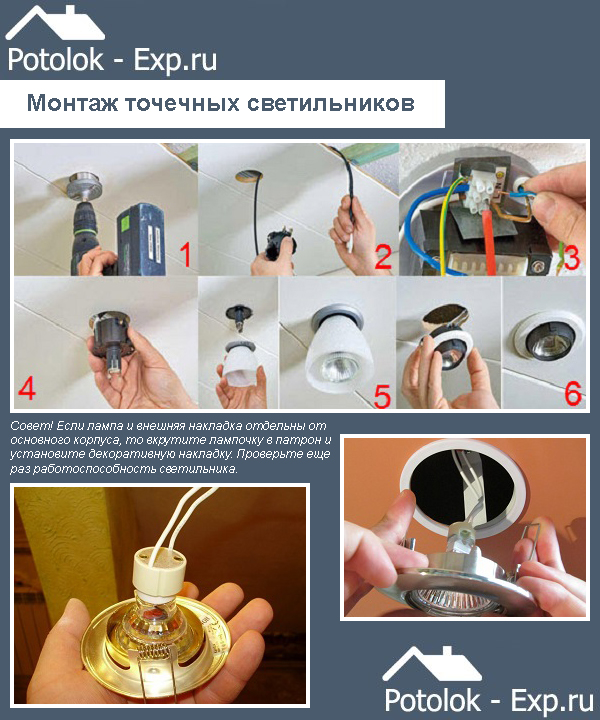

Как установить споты своими руками
Установить осветительные приборы в подвесной потолок очень просто.
Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.
Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.
Установка точечных светильников в подвесной потолок
Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.
Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.
Как сделать разметку
Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.
Популярные варианты расположения точечных светильников
Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.
Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

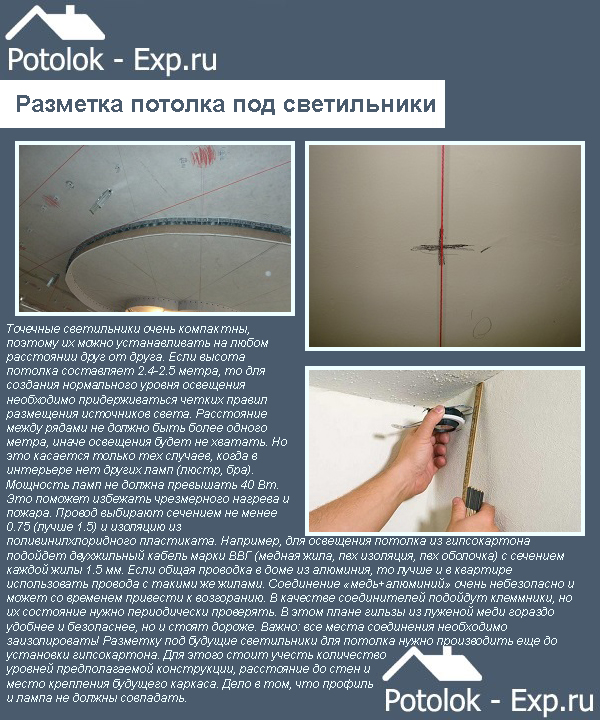

Разметка потолка под светильники
Как сделать отверстия под споты
Для того чтобы сделать отверстия, приготовьте следующие инструменты.
- Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
- Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.
Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.
Коронка для гипсокартона
Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.
Установка точечных светильников
После испытания схемы на работоспособность можно натягивать само полотно. Дальнейшие работы заключаются в самом креплении светильников к натяжному потолку, происходящие в такой очередности:
- Под натяжным полотном находится закрепленный подвес с платформой. Кольцо платформы отчетливо прощупывается руками, что позволяет на полотне маркером сделать отметку отверстия. Однако вырезать его нельзя, иначе полотно лопнет. Вначале берут термокольцо и приклеивают его строго по отметке.
- Аналогичным образом приклеивают все термокольца напротив подвесов. После высыхания клея, обычно 5 минут достаточно, острым ножом прорезают отверстия внутри приклеенного термокольца.
- Из отверстия выпускают оставленные петли провода и подключают их к клеммам точечных светильников. На корпусе осветительного прибора имеется два прижимных усика. Их сжимают рукой и вставляют сам корпус в отверстие на натяжном потолке. Расправившись, усики прочно прижмут светильник на свое место.
Установив, таким образом, все светильники, можно подать напряжение и любоваться освещением комнаты.
Как правильно подключить через выключатель
При подсоединении к выключателю также необходимо использовать стабилизатор напряжения, гасящий резистор. Сначала подключается нулевая фаза напрямую от распределительной коробки. После этого к светильнику подключается резистор, а затем к нему подсоединяется провод с основной фазой.
При такой последовательности подключения, если перепутать фазы, ничего серьезного не произойдет. Единственное, лампы будут под напряжением постоянно, а выключатель не будет исполнять свою функцию. Если последовательность поменять, и сначала подключать резистор к выключателю, то путаница фаз приведет к сгоранию ламп сразу же.
Этапы выполнения монтажа
Выбор расположения точечных светильников
Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:
- Располагайте светильники на расстоянии не менее одного метра друг от друга;
- От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
- Учитывайте зоны, в которых будет нужно дополнительное освещение;
- Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.
Расчёт материалов
Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.
На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).
В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.
Прокладка провода
Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.
При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).
При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.
К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.
Подготовка отверстий
Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

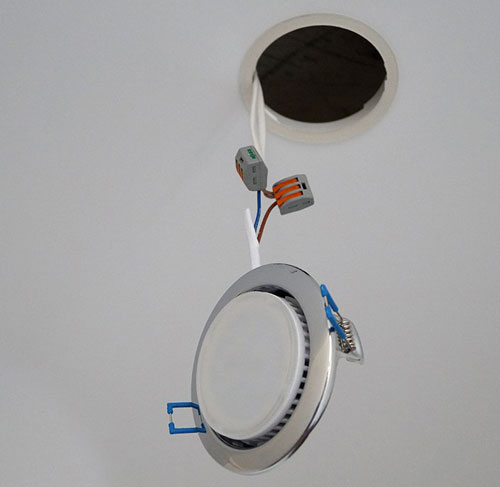

Подключение точечных светильников
Выполнив работы по разводке электрического кабеля необходимо подключить устройства
Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»
Закрепление светильников
Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.
При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.
По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.
Как правильно расположить точечные светильники на натяжном потолке
Схемы управления освещением с использованием различных типов выключателей
Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой
Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока
Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома
Параллельное и последовательное соединение проводников
Особенности монтажа
Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.
Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер
В натяжные потолки
Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Подготовлено к установке натяжных потолков
Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.
В потолки из гипсокартона
Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.
Если необходима установка преобразователя
Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.
Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.
Последовательность работ в фото формате
Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
Основные выводы
Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:
- Встраиваемые.
- Накладные.
- Подвесные.
- Узко- или широконаправленные.
- С возможностью поворота.
- Панельные, плоскостные и специфические.

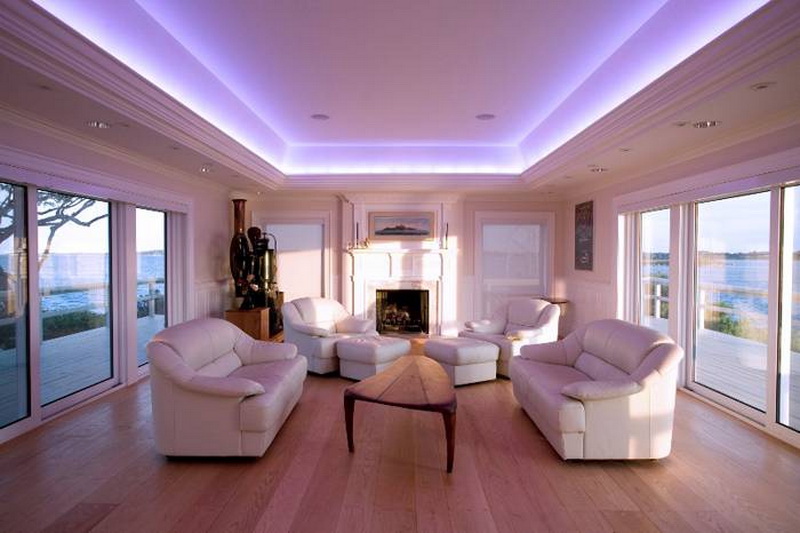

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.
Предыдущая
СветодиодыТонкости светодиодного освещения теплицы и его расчет
Следующая
СветодиодыПонятие и показатели коэффициента мощности светодиодных ламп
