Как установить встраиваемую варочную панель в столешницу?

Содержание:

Пошаговая инструкция по установке
Виды электрических плит
Подключение установленной варочной панели
Разновидности варочных поверхностей
Особенности
Особенности
Пошаговая инструкция
Нюансы подключения встраиваемых кухонных плит разного типа

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе.

Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

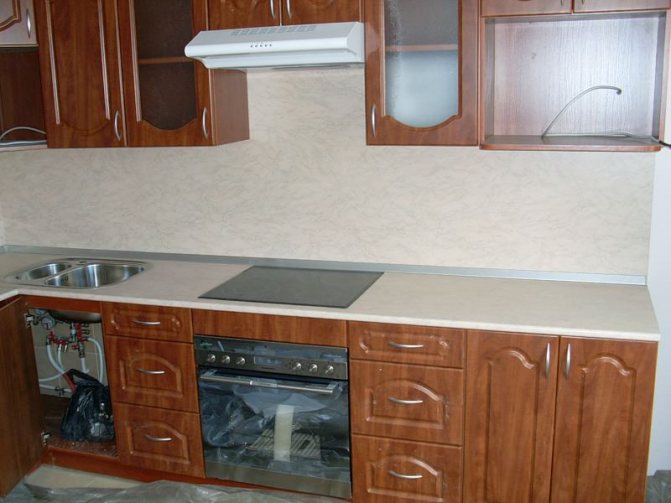

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Виды электрических плит

Как подключить варочную панель к электросети?

Современные бытовые электроплиты делятся на две категории, каждая из которых характеризуется типом варочной поверхности:

изделия с эмалированной столешницей и чугунными конфорками;
модели со стеклокерамической варочной поверхностью.

К недостаткам любых моделей, вне их категории следует отнести некоторую тепловую инерционность – их варочные поверхности медленно достигают рабочей температуры и также медленно остывают. Поэтому установить нужный температурный режим бывает достаточно затруднительно. Из-за этого в бюджетных вариантах предусмотрена фиксированная регулировка тепловой мощности – на три…6 положений.

Несомненным достоинством изделий с чугунными конфорками является их более демократичная цена. Модели с со стеклокерамической поверхностью имеют ровную варочную плоскость. В качестве нагревательных элементов этих изделий могут использоваться ленточные, галогенные или индукционные устройства, у которых гораздо проще осуществлять регулировку мощности.

Поэтому дешевые стеклокерамические электроплиты имеют простейший поворотный регулятор, а дорогие модели могут оснащаться электронным или сенсорным управлением. Кроме того, дизайн конфорочных приборов сложился десятилетия назад и сегодня определяется типом и размером нагревательных элементов. Внешний вид плит с варочной стеклокерамической панелью постоянно совершенствуется, они имеют более стильный вид и большую эргономичность.

К недостаткам стеклокерамических моделей следует отнести несоответствие размера варочной панели днищу кухонной посуды. Однако данный недостаток компенсируется использование нескольких индивидуальных нагревательных элементов.

Сегодня наиболее популярными брендами бытовых кухонных электроплит являются «Beko» и «Vestel» (Турция), «DeLuxe» (Россия), «Gefest» – «Гефест» и «Атлант» (Беларусь), «Ardo», «Candy», «Indesit» и «Zanussi» (Италия), «Blomberg», «AEG» и «Bosch» (Германия), «Electrolux» (Швеция).

Конечно качество работы любого изделия, вне зависимости от бренда, завит от соблюдения правил эксплуатации. При этом правильность подключения влияет не только на эксплуатационные характеристики, но на безопасность пользования.

Следует знать, что электроплиты выпускаются с напряжением питание как 220,0 вольт, так и 380,0 вольт. Для городской квартиры следует выбирать изделия первой категории. Если человек проживает в частном доме и имеет трехфазный подвод, то предпочтение следует отдать электроплитам, рассчитанным на напряжение 380,0 вольт.

Подключение установленной варочной панели

Электрическая панель

Как в домашних условиях очистить стеклокерамическую варочную панель от нагара

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Разновидности варочных поверхностей

Как выбрать индукционную варочную панель

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

электричество;
газ.

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

классическая;
индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки

Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей

Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Особенности

Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

Рулетка, линейка, угольник.
Электродрель или шуруповёрт со сверлом Æ 10 мм.
Электролобзик.
Монтажный шприц с силиконом.
Кабель.
Вилка.
Плоскогубцы, бокорезы.
Набор отвёрток и гаечных ключей.
Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация	Описание действия

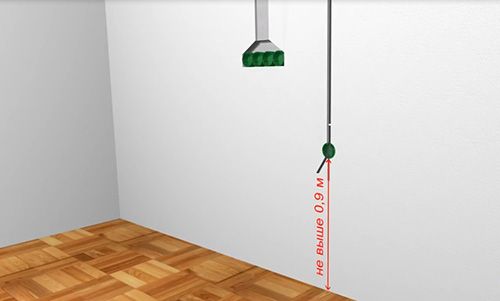

	Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.

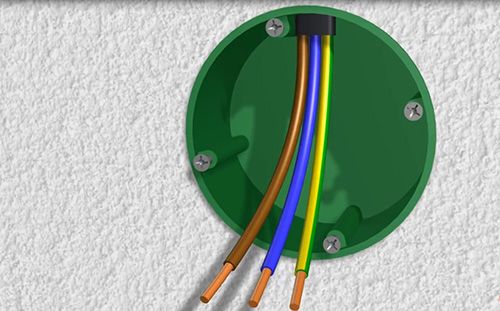

	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
	Устанавливаем розетку в подрозетник.
	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.

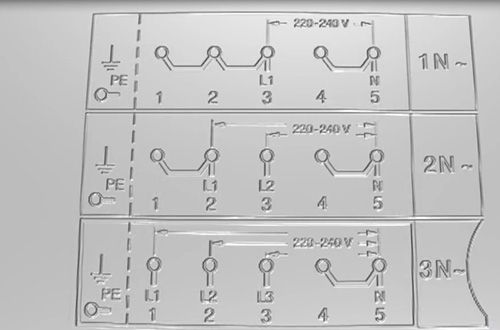

	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.
	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панель
