Как установить встраиваемую вытяжку в шкаф: размеры для монтажа

Способ вентиляции

Подобно другим устройствам аналогичного назначения, встраиваемая вытяжка может быть выполнена в отводном, рециркуляционном либо комбинированном вариантах. Монтаж отводной встраиваемой вытяжки более сложен, требует соединения с гофрой или воздуховодом. Рециркуляционные аппараты менее хлопотны в установке, поскольку не выводят воздух наружу, очищая его фильтрующими элементами. Они лучше подойдут для домов старой постройки, где предусмотрены общие вентиляционные шахты на несколько этажей, но дороже предыдущих в эксплуатации (замена фильтров), требуют более тщательного ухода. Комбинированные варианты сочетают оба принципа действия, что позволяет выбрать оптимальный способ вентиляции в зависимости от уровня и интенсивности загрязнения воздуха.

Зачем нужна вытяжка?

Вытяжка-незаменимая техника на кухне

Такое приспособление требуется тем, кому наскучило часто открывать окно, вымывать кухонный гарнитур и стенки от гари и жирных пятен, которые оседают при приготовлении еды.

Если вы относитесь к таким людям, кухонная вытяжка – ваше спасение. Существует много различных магазинов, которые предлагают широкий ассортимент бытового оборудования. Там вы сможете найти технику, которая будет отвечать всем вашим запросам, а именно, с требуемой мощностью, радиусом поглощения и ценовой политике.

Конечно, при выборе кухонной вытяжки, этих требований недостаточно, ведь важную роль играет тип и форма устройства, габариты, особенность эксплуатации, комфортность и общая стилистика. Как установить встраиваемую вытяжку на домашней кухне, вы узнаете из этой статьи.

Вытяжная система внутри шкафа безопасно ли

Кухонная встраиваемая вытяжка отвечает отечественным, международным стандартам качества. Система приспосабливается к монтажу внутрь шкафчика.

Параметры безопасности элемента кухонной комнаты доказываются этими пунктами:

• крепление выполняется к задней стене, днищу шкафчика;
• болты подбираются прочные, длинные;
• производители приспосабливают конструкции под варочную панель, газовую или эл. плиту;
• производителем задаются параметры расположения на конкретной высоте.

Как установить вытяжку внутрь шкафа рассказывают видео-инструкции или пользовательские руководства прилагаемые к прибору при покупке.

Эта система отвечает требуемым нормам, убирает запах пищи, выводит пар из помещения, работает беспрерывно, дает сигналы о потребности замены фильтрующего компонента. Стоимость выше обычной вытяжки, качество сравнивается с профессиональными вытяжными приборами.

Шапка вытяжной системы остается снаружи, воздуховод, провода, элементы крепления внутри шкафа. При использовании гофрированных труб, потребителю нужно их полностью разравнивать это снижает уровень шума. Вытяжка, меньше размера плиты по ширине, качественной работы выполнять не будет.

4 Вытяжная система внутри шкафа безопасно ли

Кухонная встраиваемая вытяжка отвечает отечественным, международным стандартам качества. Система приспосабливается к монтажу внутрь шкафчика.

Параметры безопасности элемента кухонной комнаты доказываются этими пунктами:

• крепление выполняется к задней стене, днищу шкафчика;
• болты подбираются прочные, длинные;
• производители приспосабливают конструкции под варочную панель, газовую или эл. плиту;
• производителем задаются параметры расположения на конкретной высоте.

Эта система отвечает требуемым нормам, убирает запах пищи, выводит пар из помещения, работает беспрерывно, дает сигналы о потребности замены фильтрующего компонента. Стоимость выше обычной вытяжки, качество сравнивается с профессиональными вытяжными приборами.

Шапка вытяжной системы остается снаружи, воздуховод, провода, элементы крепления внутри шкафа. При использовании гофрированных труб, потребителю нужно их полностью разравнивать это снижает уровень шума. Вытяжка, меньше размера плиты по ширине, качественной работы выполнять не будет.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

• соединение с уже существующим отверстием веншахты;
• проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу

Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс

Вариант решения вопроса недостатка мощности

Большинство недорогих встраиваемых вытяжек отличаются компактностью, но это преимущество действует в ущерб мощности воздушного насоса. Это можно устранить простейшей доработкой.

Речь идёт об установке дополнительного канального вентилятора в любом месте отходящего воздуховода. Для этого потребуется всего пара переходников и прокладка шнура питания вентилятора параллельно с каналом или внутри него.

Установка может производиться с целью наращивания мощности, то есть с учётом параллельной работы штатного воздухонасоса и дополнительного канального вентилятора. Также возможна полная замена встроенного вентилятора наружным с выходом на мощность 1500–2000 м3/ч против стандартной производительности в 800–1000 м3/ч — именно эти показатели характерны для большинства недорогой техники.

Стоит помнить, что переключатель многорежимных вытяжек может быть не рассчитан на параллельное подключение дополнительного вентилятора. Если не получается разобраться в схеме, лучше установить дополнительный корпусный переключатель, благо для этого нужно лишь просверлить одно дополнительное отверстие в любом удобном месте.

рмнт.ру

Как делается врезка вытяжки в кухонный шкаф

Занимаясь вопросом относительно того как встроить вытяжку в шкаф, приходится сталкиваться с задачей модернизации имеющегося подвесного шкафчика. Все работы по врезке в шкаф проводятся по следующему принципу:

• Демонтаж шкафчика.
• Расшивка задней стенки и удаление дверцы.
• Разметка плоскости нижней детали посредством карандаша и линейки.
• Угловые точки предварительно просверливаются сверлом, диаметр которого позволит пропустить через отверстие полотно лобзика.
• Образовавшиеся грани обрабатываются герметиком.

Важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты.

Kronasteel Kamila 1M 600 inox

Современная встраиваемая вытяжка Kronasteel Kamila 1M 600 inox отличается стильным дизайном и может работать в двух режимах: отвода воздуха и циркуляции. Воздух в режиме отвода выводится из помещения через вентиляцию наружу вместе с запахами и дымом. Режим циркуляции представляет собой замкнутый цикл. Воздух в этом случае поступает внутрь вытяжки, где очищается с помощью жироулавливающего и угольного фильтров, а потом поступает обратно в помещение.

Модель Kronasteel Kamila 1M 600 inox оснащена 2-мя жироулавливающими металлическими фильтрами, которые легко снимаются и моются вручную или в посудомоечной машине. Угольный фильтр, необходимый для работы вытяжки в режиме циркуляции, приобретается отдельно.

Внутри вытяжки установлен продуктивный, но достаточно тихий мотор, который обеспечивает хорошую производительность, достигающую 390 м3/час. Благодаря такому показателю, можно очень быстро избавиться от неприятного запаха пригоревшего блюда в небольшой кухне площадью до 10 кв. метров. Мощность прибора может регулироваться в зависимости от степени загрязненности воздуха. Регулировка мощности осуществляется с помощью кнопок. Для освещения рабочей поверхности варочной панели имеется подсветка с двумя лампами, мощность каждой из которых составляет 25 Вт.

Выдвижная панель из нержавеющей стали обеспечивает дополнительную площадь при заборе воздушных масс. Панель имеет защитное покрытие, предохраняющее от отпечатков пальцев. Поэтому вытяжка всегда будет выглядеть чистой и ухоженной.

-6

-1

Основные плюсы вытяжки:

• два алюминиевых фильтра для первичной очистки воздуха;
• два режима работы;
• три уровня производительности;
• наличие антивозвратного клапана, препятствующего проникновению запахов из вентиляционной шахты в кухню;
• невысокий уровень шума;
• приемлемая стоимость.

Недостатки модели Kronasteel Kamila 1M 600 inox:

• отсутствие интенсивного режима;
• отсутствие индикатора загрязненности фильтров.

О возможностях и устройстве вытяжки в видео:

https://youtube.com/watch?v=5PB2AN37MKg

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

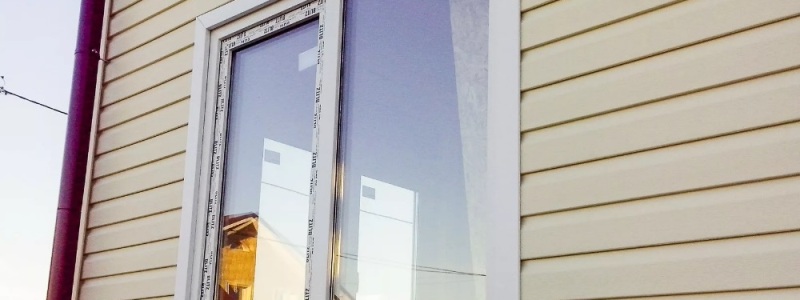

Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Elikor Интегра 60

Вытяжка Elikor Интегра 60 не привлекает к себе внимания, поскольку ее корпус практически полностью прячется в кухонном шкафчике. При этом она может функционировать в двух режимах: отвода и рециркуляции. Воздух в первом случае выводится в наружную систему вентиляции, а во втором – очищается с помощью жирового и угольного фильтра внутри вытяжки. Следует отметить, что жироулавливающий пятислойный фильтр, используемый в данной модели, изготавливается из анодированного алюминия, поэтому существенно увеличивает длительность эксплуатации прибора.

Elikor Интегра 60 – стильная кухонная вытяжка, оборудованная мощной турбиной. Она может очищать воздух от неприятных запахов и продуктов сгорания, работая на двух скоростях и с максимальной производительностью 400 м3/час. Выбрать необходимый режим мощности можно с помощью кнопок, расположенных за выдвижной панелью. Кроме того, выдвижная панель позволяет существенно увеличивать площадь забора, а, следовательно, эффективность удаления загрязненных воздушных потоков.

Из множества достоинств вытяжки хочу выделить:

• высокую производительность;
• низкий уровень шума во время работы;
• оптимальное соотношение качества и цены;
• компактность и простоту монтажа;
• стильный и лаконичный дизайн;
• яркую подсветку с двумя лампами.

Самыми существенными недостатками считаю:

• отсутствие индикатора загрязненности фильтров;
• режим скорости можно переключить только после выдвижения панели, которая к тому же открывается вручную.

Видеообзор вытяжки в видео:

https://youtube.com/watch?v=eQ3LYLrvi14

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

1. Рециркуляционный.
2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Как установить вытяжку самостоятельно?

Если вы решили не изготавливать шкаф, а реконструировать имеющийся. Прежде чем это проделать, выберите материал, который будет применяться для вентиляционного канала и подготовьте инструменты, которые понадобятся вам для работы.

Тип материала воздуховода

1. Пластик. Может иметь прямоугольную или круглую форму, разный размер и диаметр. Такая система имеет гладкие стенки, за счет которых увеличивается уровень отвода воздуха, и грязь меньше оседает на стенках. Одним из минусов является наличие дополнительных колен, стыковые места которых, нужно заделать герметиком.
2. Из гофры. Может принять любой угол, не требует установки дополнительных колен. Резкий угол снизит эффективность работы, поэтому он не должен превышать 80 градусов. Загрязнения липнут на стенках в большем количестве.

Выбор того или иного материала происходит из параметра устройства, габаритов шкафа и личных предпочтений.

6 Набор инструментов для самостоятельного монтажа

Вытяжные шкафы конструируются собственноручно по представленному выше руководству. Выполнение операции требует присутствия набора этих инструментов:

Дрель.

Лобзик.

Шурупы крепежные.

Молоток.

Сверло длинное.

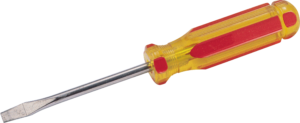

Отвертка.

Строительная рулетка.

Вытяжка этого типа должна быть закреплена шурупами. Шкаф под вытяжку должен совпадать с ее размерами. Это требуется для верного монтажа, правильной работы установки. Циркуляционные, встраиваемые вытяжные системы имеют одинаковую продуктивность работы. Ни обеспечивают оборот воздуха при готовке, убирая запахи. Пары выводятся моментально. Большие частицы жира, пыли остаются на фильтре.

Менять эту подкладку придется 1-3 раза в год. Расчёт размера места монтажа системы должен быть исполнен точно. Встроенная конструкция, не имеющая воздуховода не требует дополнительных мер монтажа. Система прикрепляется к шкафу, стоит дороже конструкции с воздуховодом. Конструкция, встроенная внутрь кухонной мебели незаметна, так как отлично вписывается в общий стиль кухни и при этом не теряет своей функциональности.

Систему после использования, если она не регулируется автоматически, не нужно выключать. Пусть она работает еще 10 минут, тогда все лишние запахи устраняется в полном объеме. Шкаф скрывает эстетически непривлекательные элементы конструкции, оставаясь при этом функциональной единицей кухонного пространства.

Купить вытяжку в магазинах бытовой техники с гарантией 3 лет современный потребитель имеет возможность 7 дней на неделе. Вытяжная, встроенная конструкция стоит в 2 раза дороже обычной всегда, продуктивность ее сравнивается с профессиональными моделями. Монтировать самостоятельно стоит по инструкции, если не удается, человеку лучше обратится за помощью к  мастеру.

Рекомендуем к просмотру подробные обзоры аппаратов

Подключение к электросети

Из-за попадания жира и скапливания влаги внутри устройства существует вероятность получить удар током, если агрегат подключен неправильно (как сделать правильно — читайте здесь). Вытяжка на кухне должна подключаться к электрической сети с помощью трех проводов (фаза, ноль и земля). По стандартам, провод для заземления должен иметь желтый цвет, с нанесенной на нем зеленой полосой. Прежде чем устанавливать аппарат, необходимо побеспокоиться о заземлении.

Если в квартире или доме уже проложен кабель заземления и установлены евро-розетки, то это облегчает задачу с правильным подключением: просто требуется подсоединить провод к контакту заземления, который может обозначаться полосками с разной длиной или буквами GND (Ground). Если в вытяжках для кухни не предусмотрено заземление, сделайте его сами, подсоединив провод к корпусу (металлическому).

Подсоединение нулевого провода к глухой нейтрали

Таким образом, монтаж кухонной вытяжки своими руками по плечу лишь домашним мастерам. Выполнение задачи требует аккуратности и внимательности. Ну, а для тех, у кого нет навыков в обращении с инструментами, или нет свободного времени, лучшим вариантом будет приглашение специалиста для решения этого вопроса.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в месте размещения бытового агрегата. Не всем хочется портить навесной шкаф устройством, постоянно контактирующим со влагой и загрязненным воздухом. Иногда размеры прибора несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать мощные модели на кухне в квартире, оказывающие на гарнитур огромную нагрузку.

Установка вытяжки своими руками: последовательность работ

Иногда установка вытяжки над плитой при помощи дюбелей невозможна. Что делать в таком случае? Зачастую подобные ситуации характерны для помещений с газовыми плитами, к которым подведены несколько труб, по которым и подводится газ. Нормально поставить вытяжку своими руками не получится.

В таких случаях лучше применить саморезы-шпильки, у одного конца которой находится саморез, а у другой – резьба с зажимом в виде гайки. Они вкручиваются в основание стены по аналогии с дюбелями, и только после этого крепить корпус кухонной вытяжки. На завершающем этапе устройство подключается к электросети. Бытовой агрегат подсоединяют напрямую, через предохранитель, либо включают в розетку.

П-образная конструкция из саморезов-шпилек

Вытяжка на кухню своими руками готова к эксплуатации! Остаются лишь косметические штрихи – задекорировать отводные воздуховоды и наслаждаться чистотой воздуха.

Телескопические кухонные вытяжки встраиваемые в шкаф

Телескопические модели представлены с одним мотором и с двумя. Такие воздухоочистители имеют турбину. Максимальная производительность телескопических вытяжек может достигать 1000 м3/час.

Независимо от производительности любая установка этого типа компактна, а благодаря выдвижной панели можно расширять рабочую площадь. При необходимости створки легко задвигаются на место. Фронтальная панель – эта та часть, которую можно увидеть, все остальное прячется в шкаф. Подсветка также встроенная.

Помимо двух режимов работы, воздухоочистители в своей комплектации имеют два фильтра – угольный и жироулавливающий. Именно они задерживают жир и очищают «отработанный воздух» от копоти и запаха.

Важным параметром установок является уровень шума при работе. Ширина таких воздухоочистителей может быть 500 мм, 60 0мм, 900 мм.

По цветовой гамме ограничений нет. Чаще пользуются успехом модели, у которых корпус сделан из нержавейки. Такие вытяжки за счет возможности замены фильтров, прослужат долго.

Телескопическая вытяжка предполагает регулирование полезной площади устройства

Фильтры меняются довольно часто – 4 раза в год. Это основной недостаток, а также высокая цена. Современные телескопические вытяжки управляются сенсорно или с помощью пульта ДУ.

Для некоторых покупателей важны также дополнительные функции, которые встречаются в более дорогих моделях:

• управление с помощью голоса;
• яркость света во встроенной подсветке можно регулировать;
• в автоматическом режиме может производиться смена режимов работы;
• функция включения и выключения вытяжки производится по таймеру;
• специальные датчики, которые реагируют на загрязнение фильтров.

При покупке вытяжки необходимо смотреть гарантийный срок. У высококачественных моделей он составляет минимум 3 года. Также рекомендуем прямо в магазине проверить насколько громко она работает.
