Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень

Общие подходы к монтажу

Общий порядок монтажа выключателя будет таков:

• обустроить место установки аппарата (для накладного установить накладку, для встроенного – сделать выемку в стене и смонтировать подрозетник);
• разделать кабель (укоротить, снять верхнюю оболочку, зачистить жилы);
• подсоединить монтируемый выключатель света к проводникам согласно выбранной схеме (в этом хорошую помощь окажет наличие цветовой маркировки жил);
• расключить проводники в распредкоробке;
• установить выключатель на место и закрепить его (саморезами, разжатием лепестков);
• установить на место декоративные пластиковые детали.

Основной же принцип монтажа – максимальная безопасность работ. Для этого подключение любого электрического выключателя надо производить при снятом напряжении. В этом случае все пройдет благополучно и выключатель будет служить длительное время.

Утрйство и схема подключения тройного выключателя

Принцип работы выключателя достаточно прост. Нажатием клавиши соединяется или разъединяется цепь питания лампы. Внутри цоколя расположены подвижные медные контакты. Перемещением клавиши вверх, контакты соединяются, перемещением вниз — размыкаются. На выключатель подводится фазный провод. Ноль подаётся на лампу из распределительной коробки.

Пример распределения функций освещения на клавишах

Использование трёхклавишного выключателя позволяет экономить место на стене, упрощает монтажные работы. Кроме того, при использовании такого выключателя значительно экономится электроэнергия (до 20%), так как появляется возможность отключать ненужные лампы. Различными комбинациями клавиш можно освещать только то пространство, которое необходимо в текущий момент времени, разделять освещение по уровням.

Как правильно ставить выключатель света (вверх или вниз)

Наперед будет сказано – ВВЕРХ. Но так ли это? Давайте разбираться!

Как мы уже сказали, на момент написания статьи нет четких рекомендаций, но можно провести аналогию с другими коммутационными приборами. Например, рубильники конструктивно выполняются так, что его ножевые контакты замыкаются при включении рычага-рукояти вверх. Соответственно при размыкании рукоять опускают вниз, переводя её из вертикального в горизонтальное положение.

Тогда в случае аварийной ситуации его контакты можно легко разорвать, например, повиснув на рычаге всем телом. Такое положение еще и обеспечивает защиту от самопроизвольного включения под собственным весом, если по какой-то причине рычаг рубильника опустится вниз или на него упадет посторонний предмет – контакты разомкнутся. Поэтому при проведении работ на линии, которая от него запитана, не может произойти несанкционированное включение и это не приведет к электротравмам.

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников. Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Автоматические выключатели все конструктивно выполняются так, что при положении флажка «вверх» он включен, об этом говорят и подписи, и индикаторы, расположенные на лицевой панели. При отключении автомата вы всегда опускаете флажок вниз. Заметьте, что отключает он легче чем взводится, что также облегчает отключение при нештатных ситуациях. Соответственно питание, обычно, подводится к коммутационным приборам сверху, а потребители подключаются к нижним клеммам – это правило также повышает безопасность при обслуживании электрощитов.

Даже старые автоматы типа «АП» в квадратных черных корпусах имеют две кнопки – верхняя включает, а нижняя отключает цепь, здесь прослеживается та же тенденция.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Что касаемо выключателей света, то в большинстве случаев они монтируются аналогично – в разрыв фазного проводника, подключенного к верхним клеммам, так чтобы при нажатии на верхнюю часть клавиши его контакты замыкались и свет включался.

Но современные выключатели света встречаются разных конструкций, и в виде привычных всем клавиш, и ретро-тумблеров, тумблеров более футуристичной конструкции и даже сенсорные, в которых вообще не на что нажимать. Поэтому их ориентация в пространстве может определяться производителем.

При монтаже обратите внимание, какое нормальное положение для установки предусмотрел производитель – могут быть нанесены надписи типа «Вкл» и «Выкл», «on» и «off», или «I» и «O». Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Тем не менее встречается и горизонтальное расположение клавиш, иногда это предусмотрено конструкцией, а иногда так делают для удобства пользователя при монтаже изделия на уровне рабочего стола.

Расположение выключателя света также может влиять на удобство включения вверх или вниз. Например, считается что если выключатель монтируют на уровне опущенной вниз руки, то его легче включать нажатием на её верхнюю часть. Если же выключатель находится на уровне плеча или глаз – его легче включить нажатием на нижнюю часть. Но даже в таком случае мы рекомендуем устанавливать так, чтобы свет включался «вверх».

Также не следует забывать о старых поворотных рычагах, такие модели до сих пор встречаются в каталогах производителей электроустановочных изделий в стиле ретро. Здесь вертикальное положение рычага обычно говорит, что свет включен.

Каждый сам решает, как включать ему свет – вверх или вниз и сам определяет, как ставить выключатель света – высоко или низко. Главное, чтобы во всех помещениях и комнатах они были установлены одинаково и включались в одном положении. Это нужно для того, чтобы при замене лампы или ремонте светильника вы могли определить, что он отключен. Если же вы каждый раз работаете на новом объекте – лучше проверить наличие напряжение в обоих положениях прежде чем что-то делать.

Подключение двойного выключателя

Принцип подключения одинарного выключателя и двойного остается прежним с той лишь разницей, что теперь у нас будет один вход и два выхода.

Схемы подключения к разным выключателям могут быть разные из-за того, что входной контакт может располагаться по-разному (слева, справа, вверху или внизу).

Для определения входа в выключателе можно воспользоваться мультиметром.

1. Сначала поставим на мультиметре режим прозвона посредством замыкания щупов прибора. После чего, услышав звуковой сигнал, определяем вход выключателя.

Не забывайте! При любых работах с электропроводкой обязательно ее полностью отключаем от электропитания.

2. Устанавливаем кнопки на нашем выключателе в положение «вкл.».

3. Один щуп мультиметра прикладываем к предполагаемому входу, а другой – к предполагаемому выходу. Если Вы услышали звуковой сигнал, то это значит, что Вы все делаете правильно, а если нет, то продолжаем «гадать», где вход, а где выход.

4. Когда Вы найдете вход и два выхода, то лучше себя перепроверить. Для этого при воткнутых щупах мультиметра включите выключатель клавишами. Если вход и выходы были найдены правильно, то сигнал прибора будет прерываться, а, следовательно, также будет включаться и выключаться лампа.

Совет! Конечно же, не у каждого имеется в хозяйстве такой прибор как мультиметр

В этом случае можем посоветовать обратить внимание на пометки с тыльной стороны выключателя

Такими пометками, как правило, обозначают:

• L3 (вход)
• L1 (выход)
• L2 (выход).

В крайнем случае, можно при покупке выключателя проконсультироваться у продавца по этому вопросу.

5. Вот и все. Устанавливаем выключатель в подрозетник. Закрепляем. Устанавливаем декоративную крышку.

Возобновляем электропитание и проверяем проделанную работу.

Виды одноклавишных выключателей

На неискушенный взгляд ответ на этот вопрос несложен – одноклавишный включатель содержит одну клавишу, которая управляет включением-отключением освещения. При небольшом углублении в тему выясняется, что существуют несколько видов электроприборов с одним подвижным конструктивным элементом. Наиболее распространены три:

• обычный прибор;
• проходной;
• перекрестный.

Они различаются устройством контактной группы. Проходной, а также перекрестный аппараты предназначены для применения в сложных системах – для независимого управления освещением с разных точек. Внешне с фронтальной стороны их отличить почти невозможно, маркировка наносится не всегда. С тыла их можно дифференцировать по количеству выводов и по схеме коммутации, которая часто наносится на обратную сторону. Поэтому при покупке надо быть внимательным.

Различные схемы одноклавишных аппаратов.

При изучении принципа работы проходного и перекрестного аппаратов становится понятно, что для обычной коммутации светильников (включить-выключить) можно подсоединить и их, если они случайно приобретены или других нет под рукой. Но такие приборы стоят дороже. А стандартная схема подключения обычного одноклавишного выключателя указана на рисунке.

Схема подключения одинарного прибора.

Существуют два вида одноклавишных аппаратов:

• накладной;
• внутренний.

Функционально они одинаковы, но первый монтируется на поверхность, а второй – в специально обустроенное углубление.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Особенности монтажа скрытых и накладных типов

По способу установки выключатели делятся на внутренние (скрытые) и внешние (накладные). Хотя принципы их установки и работы одинаковы, но различия в подходе к монтажу имеются.

Установка внутреннего выключателя

Такие аппараты более эстетичны, они утоплены в стену, но для них требуется обустройство специальной выемки в поверхности и установки «стаканов». Поэтому их можно смонтировать только в стене, имеющей достаточную толщину. Приборы такого типа используют совместно со скрытой проводкой.

Установка внешнего аппарата

Эти аппараты имеют недостатки, в основном, эстетического характера. Свою функцию размыкания и замыкания цепи они исполняют не хуже внутренних. Но их монтаж проще – не нужно обустройство подрозетника, требуется лишь накладка на поверхность. Также плюсом является простота крепления на гипсокартонных стенах и перегородках. Накладные приборы используют совместно с наружной проводкой, но можно применить и для скрытой – надо лишь вывести концы проводов наружу недалеко от места установки аппарата.

Прибор накладного исполнения для наружной установки.

Подготовительные работы и выбор места установки

Установка одноклавишного выключателя начинается с выбора расположения самого коммутационного прибора, распаечной коробки и светильника. Руководствоваться надо схемой, приведенной выше.

Практическая схема соединений.

На практике она реализуется так:

• кабель от автомата в распредщите с жилами L, N, PE (в системе TN-C защитного проводника может не быть) подходит к распредкоробке;
• такой же кабель уходит к светильнику;
• в разрыв фазного провода включается двухжильный кабель для подключения выключателя.

Очень желательно для первых двух пунктов применять кабельную продукцию с цветовой или цифровой маркировкой жил. Это снижает трудозатраты при расключении (не нужна прозвонка и маркировка жил) и сводит к минимуму вероятность ошибки. А для кабеля, отходящего к коммутационному прибору, маркировка не обязательна – подключение не зависит от фазировки.

Обычно для обустройства освещения выбирается кабель с медными жилами сечением 1,5 кв.мм. Кабели, пригодные для монтажа, можно выбрать из таблицы.

Кабель	Количество жил	Дополнительные свойства
ВВГп 2х1,5	2	Плоский
ВВГп – НГ 2х1,5	2	Плоский, негорючий
ВВГ 3х1,5	3
NYY-J 3х1,5	3	Негорючий
ВВГ – НГ- Ls 3х1,5	3	Негорючий с низким выделением дыма

Правила устройства электроустановок места установки бытовых выключателей строго не регламентируют. Точно задано только расстояние до газовых труб. Оно должно быть не менее 0,5 м. Рекомендуется лишь устанавливать аппараты на высоте 1 м. Исключение – детские учреждения. Там коммутационные элементы должны быть смонтированы вне досягаемости детей – 1,8 м, и на этот счет Правила строги. В остальном можно руководствоваться принципами безопасности и удобства. Также надо определить тип проводки (скрытая или открытая) и при выборе места монтажа прибора и распредкоробки учитывать удобство и возможность прокладки кабельной продукции.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением  230÷250 В и токами до 10 Ампер. Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения. Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

• На выключателе нужно прерывать фазную цепь электропитания;
• Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Правила безопасного выполнения работ

Самый главный залог безопасности при производстве работ в электроустановке – выполнять все действия при отключенном напряжении. Для этого надо отключить напряжение во всей системе освещения. Еще лучше создать видимый разрыв – отсоединить на время монтажа отходящий провод из питающего автомата. Это исключит возможность случайной подачи напряжения посторонними лицами. Подать питание можно только на короткий промежуток времени – для проверки фазировки. Повысит безопасность во время работы и применение изолированного ручного инструмента (кусачек, отверток), диэлектрических ковриков, а также диэлектрических перчаток. Соблюдение этих простых правил поможет избежать неприятных (а то и трагических) последствий и позволит впоследствии эксплуатировать выключатель освещения с комфортом долгие годы.

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

• монтерские кусачки для укорачивания проводов;
• монтерский нож для удаления изоляции;
• если есть — съемник изоляции для зачистки проводов;
• набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

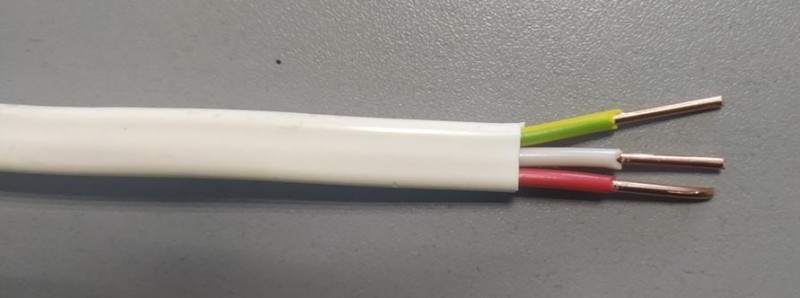

Кабель ВВГп 3х1,5 с удаленной внешней оболочкой.

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Кабель с зачищенными проводниками.

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Расположение проводников перед соединением.

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

• скручивать медный и алюминиевый проводники нельзя;
• все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

• укоротить двухжильный кабель;
• снять внешнюю оболочку;
• зачистить изоляцию жил.

Провода, готовые для подключения коммутационного аппарата.

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Схема разборки одинарного аппарата.

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Одноклавишник с подключенными проводами.

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Крепление прибора на месте установки.

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Схема полной установки выключателя.

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

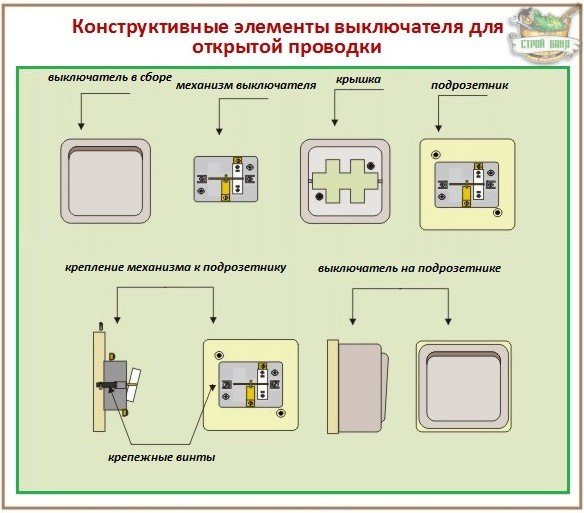

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм.
Разобрали. В руках осталась лишь пластина подрозетника

На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Включатель выключатель света. Как правильно подключить выключатель света

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.
