Вытяжка на кухне: с отводом и без отвода в вентиляцию, лучшие модели и инструкция по установке

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию – сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

• Природный газ (пропан, бутан, метан) – еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
• Канцерогены – летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
• Водяной пар – выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания – дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Разновидности устройств

Перед тем как как установить вытяжку, необходимо определиться с конкретным видом бытового прибора. Самые популярные на сегодняшний день следующие разновидности устройств:

• островные;
• каминные;
• угловые;
• встраиваемые;
• фильтрующие.

Вытяжные устройства оснащаются разными типами фильтров:

• Вытяжки для газовой плиты с угольными фильтрами. Отличаются эффективным устранением неприятных запахов, жировых частичек. Работают преимущественно по принципу рециркуляции воздуха.
• Аппараты с металлической очистной решёткой (жироулавливателем). Подходит для газовых плит и кухонь, которые имеют доступ к вентиляционной шахте. Если он отсутствует, то монтаж проводить не рекомендуется. Главное их достоинство – качественное поглощение испарений, неприятных запахов. Комплектуются фильтрами алюминиевого типа.

Если вытяжка на кухне установлена правильно и профессионально, то воздух будет эффективно очищаться от испарений посредством фильтрационного механизма, а затем перенаправляться в помещение обратно. Что касается агрегатов, оборудованных жироулавливателями, то они не фильтруют загрязненный кислород, а отводят его наружу.

Некоторые квартиры не позволяют подсоединить вытяжной аппарат к вентиляционной системе. Для таких случаев приходится устанавливать бытовые устройства, работающие по рециркуляционному принципу (фильтрация воздуха и обратное его перенаправление в помещение). Какая система нужна в каждом конкретном случае, решать только хозяевам, но рекомендуем приобретать агрегаты с угольными фильтрами.

Монтаж каминной вытяжки 2 ключевых этапа

Этап #1 Дымоход

Установка каминной вытяжки начинается с монтажа дымохода. При создании дымовыводящего канала может использоваться:

• Кирпичная кладка, внутри которой расположена труба для вывода дыма, возводимая на основании. Это может быть несущая стена или фундамент. Кирпичный дымоход нуждается в создании анкеров с шагом в 30 см и укладке армирующего пояса. Арматура с ячейками 150х150мм монтируется через 3 ряда кладки. Благодаря ей дымоход приобретает прочность и надежность. Главным недостатком кирпичного дымохода является недолговечный период эксплуатации, составляющий не более 10 лет. Продлить период службы можно, если утеплить дымоход с помощью минеральной ваты.
• Элементы из нержавеющей стали, обладающие незначительным весом.
• Керамические трубы для дымоходов, соединяющиеся между собой при помощь вертикального армирования. Такие материалы обладают уникальными технологическими характеристиками, как небольшой вес, возможность выбора диаметра, простота в обслуживании, обеспечиваемая наличием специального отверстия.

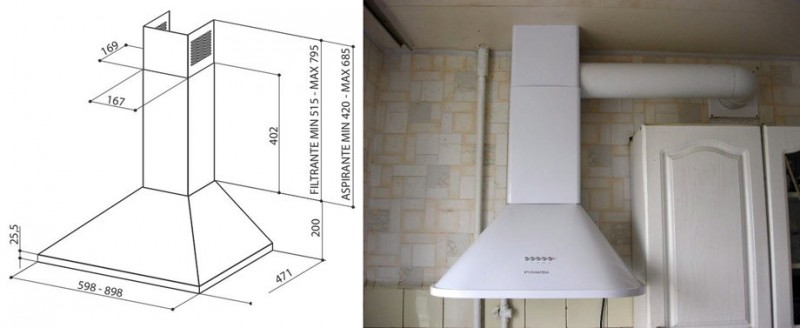

Конструкция купольной вытяжки

Дымоход необходимо изолировать для сохранения тепла и предотвращения образования конденсата. Высота от дымохода до топки с использованием изоляции не должна составлять меньше 13 см. При использовании дымохода без изоляции показатель увеличивается до 30 см.

Этап #2 Вытяжка

Не всегда дымоход справляется с выводом дыма. Для улучшения его работы требуется установление вытяжки.

Установка каминной вытяжки своими руками требует наличия самой вытяжки и инструментов для выполнения работ:

• рулетка и уровень;
• дрель, сверла;
• дюбели и шурупы;
• отвертка;
• карандаш для нанесения отметок.

Вытяжка должна выступать за габариты камина на 2-3 см

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание,в противном случае вместо положительного эффекта получится отрицательный.

Действие	Краткое описание
Проверка технического состояния существующего вентиляционного канала	Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.
Определение типа вытяжки	Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.
Технические параметры вытяжки	Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

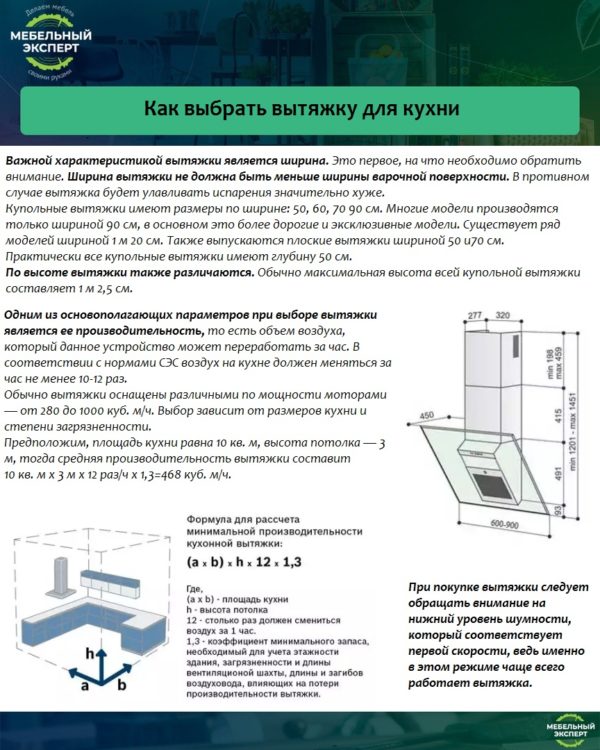

Как выбрать вытяжку для кухни

ТОП 7 лучших вытяжек.

Модель	Достоинства	Производительность (м³/ч)	Ширина для установки, см
Hansa OSC 6111 WH	Бюджетная подвесная модель Hansa OSC 6111 WH с комфортным ползунковым управлением. Корпус — нерж. сталь. Уровень шума низкий.	335	60
Indesit H 151.2 WH	Вытяжка подвесная Indesit H 151.2 WH обладает плоской конструкцией, которая устанавливается на стену над плитой. Вытяжка Indesit H 151.2 WH работает тихо, издавая шум максимум 60 дБ. Очистка производится жироулавливающим фильтром. Также можно установить дополнительный угольный очиститель. Рабочую поверхность кухни осветят две встроенные в вытяжку лампочки.	230	50
Akpo WK-4 Vario eco	Элегантная каминная вытяжка с мощным мотором не займёт много места на вашей кухне. Три скорости работы позволят настроить устройство на любой уровень загрязнения воздуха, а благодаря высокой производительности аппарат отлично справится с совмещенными кухней-столовой или кухней-гостиной.	650	50, 60 и 90
Hansa OKC 653 SWH	Вытяжка выполнена в белом цвете и имеет наклонное расположение. Интенсивный режим позволяет моментально очистить воздух, а управление осуществляется благодаря сенсорному дисплею.	620	60
Elica MEMPHIS WH/A/90 T.GREZZO	Два режима работы могут вытягивать загрязненный воздух в вентиляцию или очищать его и выводить обратно в помещение. Алюминиевый фильтр легко очищается от жировых загрязнений в посудомоечной машине.	650	90

После того как согласованы все вышеописанные моменты, можно приступать к непосредственному монтажу вытяжки.

Подготовительные работы

Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.

При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

• Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
• Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

• Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
• Фильтры. Все вытяжки оснащаются жироулавливающими фильтрами многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
• Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
• Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Порядок установки

Монтаж оборудования рекомендуется начинать после окончания ремонта, когда место под кухонный гарнитур, плиту и прочие элементы обстановки определено. В этом случае легко выполнить разметку места под размещение воздухоочистителя. Перед разметкой выполняется монтаж гофры или воздуховода на вентиляционное отверстие, после которого можно навешивать основное оборудование.

Использование гофры

Это гибкая гофрированная труба из алюминия либо пластика. Ее рекомендуется использовать, когда отверстие вентиляции находится непосредственно над местом установки вытяжки. Наряду с гофрой в комплекте должны быть хомуты, вентиляционная решетка с крепежным фланцем.

Порядок работ следующий:

• на вход в вентиляционный ствол ставится решетка с фланцем;
• гофра, желательно в развернутом состоянии, фиксируется на фланце хомутом с применение силиконового герметика;
• таким же образом нижний конец трубы крепится на фланце воздухоочистителя.

Применение воздуховода

Гофра проста в установке, но будет слишком шумной при максимальных оборотах вентилирующей техники. Она не подходит для использования, когда выходное отверстие ствола удалено от места установки. В этом случае вытяжка на кухне монтируется с помощью воздуховода. Это комплект пластиковых труб с круглым, квадратным, либо прямоугольным сечением.

Для наращивания труб под необходимое расстояние используются соединители из аналогичного материала. Повороты при прокладке воздуховода выполняются с помощью колен. Конструкция более жесткая, чем гофра доставляет значительно меньше шума, требует меньше дополнительных крепежей при большой длине трассировки. Как в предыдущем случае все соединения выполняются с использованием силиконового герметика.

Основное устройство

Не считая перечисленных элементов конструкции, для оперативной работы потребуется набор инструментов, который должен быть под рукой:

• рулетка, строительный уровень и карандаш для разметки;
• дрель для высверливания отверстий со сверлами;
• шурупы, дюбеля и отвертка для окончательного крепления;
• герметик для изоляции соединений.

После подготовки всего необходимого можно приступать к работе, которая выполняется в следующей последовательности:

• В соответствии с названными параметрами выполняется разметка, по которой проводится горизонтальная линия, и намечаются точки для высверливания отверстий.
• При четырехточечном креплении замеряется расстояние от нижних пар креплений до верхних и с помощью тех же инструментов проводится линия с точками высверливания под вторую пару крепежей.
• Если высота прибора оказывается выше намеченной, излишки вытяжной трубы обрезаются.
• По разметке высверливается необходимое количество отверстий, куда аккуратно забиваются дюбеля.
• Окончательное крепление шурупами выполняется начиная с верхней пары крепежей с выравниванием по намеченной горизонтали.
• Завершаются работы соединением с гофрой или воздуховодом.

Как правильно установить вытяжку на кухне

На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель – не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.

Однако, не многие знают, что при установке вытяжки следует соблюдать правила.

Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит – не меньше 35 см.

При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.

Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.

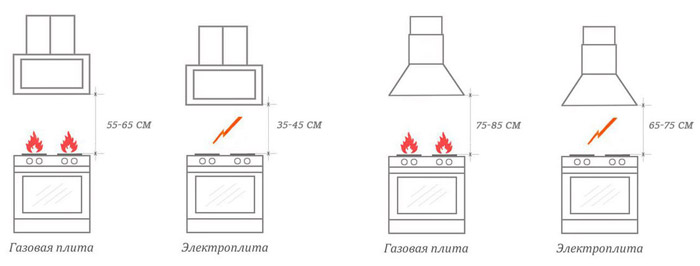

На какой высоте от плиты следует устанавливать?

Это будет зависеть от модели вытяжки, которую выбрали.

К каждой из них есть инструкция, в которой написано, на каком расстоянии монтировать устройство.

Обычно устанавливают вытяжку между 65 и 90 сантиметрами от плиты.

Нижний порог превышать категорически не рекомендуется, так как может начать плавиться сама вытяжка, или отдельные её детали.

Верхний порог можно оптимизировать под ваш рост, а точнее, под рост хозяйки, которая будет готовить.

Рассмотрим, как производить установку вытяжного устройства, в зависимости от выбранного варианта.

ВАЖНО! Для электрической плиты порог ещё ниже, 65–70 сантиметров, а для газовых плит выше ― 75–90 сантиметров.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

Правила и требования

Правила установки вытяжек одни, какая бы модель вами выбрана не была.

Так как вытяжка представляет собой электроприбор, в котором скапливается жир и влага, то в нем может возникнуть пробой электрического тока через корпус. В результате чего человек может получить поражение электрическим током. Чтобы этого избежать, нужно при установке вытяжки провести ее заземление.

Проводка в современных домах оборудована контуром заземления, и здесь проблем возникнуть не должно. Включил штепсель в розетку и все готово к работе.

Если же контура заземления в вашем доме нет, его необходимо сделать. Не бойтесь, для этого не нужно протягивать провод на улицу и закапывать его глубоко в землю. Но и крепить его к трубам, радиаторам не стоит, это чревато такими же травмами, как оставить вытяжку без заземления совсем, кроме того, электрический разряд по стоякам может уйти к соседям, а это еще большие неприятности.

Для организации контура заземления всего лишь надо провести провод к вашему электрощитку, где есть труба, из которой выходит пучок проводов. Это и есть глухая нейтраль, к которой нужно подключить заземление. Если на ней уже имеются какие-либо провода, ни в коем случае не отключайте их, просто поверх закрепите свой, не забывая предварительно зачистить. Для заземления подойдет трехжильный провод, с сечением 2,5 кв. мм.

Еще одна мера безопасности при установке вытяжки — это расстояние от нее до варочной поверхности. Так как поверхность над вытяжкой раскаляется, из кастрюль идет пар и брызгает масло, есть нормы установки вытяжки над плитой.

Также для правильной работы вытяжки вентиляция кухни, будь то в квартире или в частном доме, должна соответствовать, то есть пропускная способность должна быть выше, чем у вытяжки, иначе весь загрязненный воздух вернется вашу квартиру, через другие отверстия в вентиляции, или к соседям, что тоже нехорошо.

Крепление вытяжки к стене тоже должно быть надежным. Так как когда вы готовите, при неправильной и некачественной установке вытяжки она может упасть вам на голову и нанести травму. Если стена, где будет крепиться вытяжка, выполнена из гипсокартона, необходимо заранее, до начала ремонта, укрепить место крепления вытяжки деревянными брусками.

Этапы монтажа

Монтаж вытяжных устройств проводится по следующему алгоритму:

• выбор места монтажа и нанесение отметок;
• фиксация прибора (к стене или в шкафу);
• подводка трубы от вентиляционной шахты;
• подключение к источнику питания.

Каждый этап работ необходимо согласовать с рекомендациями производителя.

Установка вытяжки

Вытяжка устанавливается двумя способами: крепится на стену либо встраивается в шкаф. В зависимости от выбранного варианта, меняется порядок выполнения работ.

К стене

Чтобы повесить вытяжку на стену, потребуется выполнить следующие действия в указанном порядке:

1. Отмерить расстояние от варочной панели до вытяжного устройства и поставить на стене соответствующие отметки.
2. Прочертить по отметкам горизонтальную линию, соблюдая уровень. Нижняя часть вытяжки должна граничить с этой полосой.
3. Отмерить центр нанесенной линии и по новой метке прочертить вертикальную полосу, также выдерживая уровень.
4. Измерить расстояние от нижней части корпуса до креплений устройства и нанести соответствующие метки на стену.
5. Просверлить на стене отверстия по нанесенным отметкам и вставить дюбели.
6. Установить устройство, начиная с верхней части. Затем выровнять прибор по горизонтали и закрепить.
7. Подвести пластиковый канал от вытяжки до вентиляционной шахты.

В шкаф

Монтаж вытяжного устройства в кухонный шкаф проводится по приведенному ранее сценарию. Но в данном случае необходимо соблюсти ряд правил. Нижняя часть шкафа должна располагаться строго по горизонтальной полосе, отмечающей расстояние от вытяжки до варочной панели. Для установки встроенной техники рекомендуют заказывать мебель по индивидуальному эскизу.

В верхней части шкафа нужно вырезать отверстие под гофру или вентиляционный канал. Затем внутрь ящика помещается вытяжка и фиксируется к стенкам. Далее к соответствующему отверстию подводится и закрепляется гофра. По окончанию работ шкаф крепится к стене. Места соединения гофры нужно промазать герметиком.

Подключение к электричеству

Вытяжное устройство подключается к источнику электропитания с помощью трех проводов. Перед началом работ необходимо заземлить прибор. Потребность в последней процедуре отпадает, если в квартире установлены евророзетки. В случае отсутствия такого прибора нужно провод, который будет выполнять роль заземлителя, закрепить на металлической части вытяжки.

Важный момент — выполнять подобные работы можно при наличии соответствующей квалификации. Подключать кабель «ноль» необходимо к глухой нейтрали в электрощитке (труба или пластина на стене).

Как оборудовать воздуховод правильно?

Порядок установки не зависит от типа выбранного воздуховода. Сначала необходимо приобрести или изготовить антивозвратный механизм. Если выбран второй вариант, то потребуется создать короб с сечением, соответствующим диаметру воздуховода. Затем в этом корпусе необходимо разместить антивозвратный клапан, представляющий собой два соединенных между собой листа металла, которые раскрываются, как крылья бабочки. Данный механизм монтируется перед выходом вентиляционной шахты.

После этого закрепляется воздуховод. Последний прокладывается с минимальным количеством изгибов. Такой подход позволяет уменьшить уровень нагрузки, которую испытывает вентилятор в вытяжке. В конце воздуховод крепится к стене. Все стыки нужно дополнительно обработать герметиком или монтажной пеной.

Алюминиевый

Алюминиевые трубы удобны тем, что хорошо гнутся, тем самым упрощая монтаж воздуховода. Такой вариант предпочтителен для тех, кто ранее не монтировал вытяжку. Алюминиевые трубы способны растягиваться, нивелируя тем самым ошибки при расчете длины воздуховода. Также гофры не создают шума и вибрации при работающей вытяжке.

Основной недостаток данного варианта заключается в том, что алюминиевые трубы отличаются непривлекательным внешним видом. Поэтому гофры обычно прячут в подвесной потолок или специальный короб.

Пластиковый

Пластиковые воздуховоды — это оптимальный выбор для квартир и домов. Трубы из поливинилхлорида отличаются нейтральным белым цветом и в процессе эксплуатации вытяжного устройства не издают посторонних шумов. Главный недостаток пластиковых воздуховодов — более сложный монтаж в сравнении с гофрой. В частности, при установке необходимо точно соблюдать угол в 90 градусов, изменяя направление.

Пластиковый квадратный

Этот вариант воздуховода не отличается от предыдущего. Единственная разница — квадратные трубы из полифинилхлорида проще монтировать. Объясняется это тем, что благодаря такой форме отдельные элементы воздуховода точнее и жестче входят друг в друга, за счет чего уменьшается расход герметика.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
