Схемы подключения вентилятора в ванной

Расчет мощности вентилятора

Уровень мощности вентилятора должен обеспечивать оптимальную циркуляцию воздуха, как минимум на уровне СНиПов. Если он не сможет прогнать через себя достаточный объем, то в его установке нет смысла

Поэтому важно правильно вычислить необходимый минимум. Существуют разные формулы расчета

• По площади помещения. Площадь комнаты умножают на 5 и добавляют 20 %. Это необходимый минимум мощности вентилятора, который понадобится, чтобы обеспечить свежим воздухом комнату заданных габаритов. Однако рекомендуется покупать более мощное устройство.
• С учетом количества людей – 6V или 8V. В этом случае вычисляется объем ванной комнаты (V) и умножается на коэффициент. Если помещением пользуется 2 и меньше человек, то берется коэффициент 6, если 3 и более – коэффициент 8.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

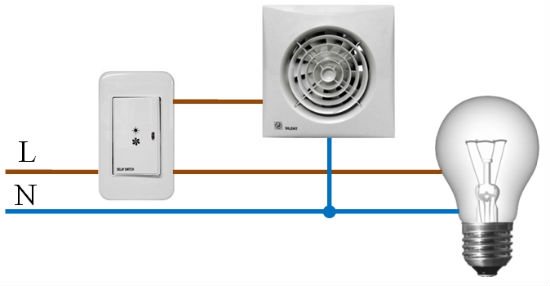

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Типы принудительных вытяжек в туалет или ванную комнату

Установка и эффективная работа, которую обеспечивает вентилятор в туалете, напрямую зависит от выбора мощности устройства. Стандартная по комплектации вытяжка имеет обратный клапан для вентиляции, гарантирующий движение затхлого влажного воздуха лишь в одном направлении – из туалета.

Подобное устройство подсоединяется к включателям света, работа вытяжки осуществляется только при необходимости. Главное преимуществ стандартных систем – их простота, но при больших объемах пара или значительных размерах помещения, они неэффективны. Установленный своими руками вентилятор прослужит долгие годы, при минимальном уходе за системой и замене ее составляющих.

Строение вентилятора с бесшумным обратным клапаном, который входит в состав автоматических вытяжек

Говоря об особенностях уличного туалета, то здесь возникает ряд сложностей. В туалете на даче не всегда подведен бесперебойный источник питания, поэтому принудительные вытяжки в таких помещениях или пристройках не применяется. Вентиляционный выход ведет напрямую на улицу, и представляет собой простую трубу. В уличном санузле можно закреплять несколько очистительных систем, комбинировать их, улучшать качество очистки воздуха. С умом сделанный воздуховод в дачном туалете предотвращает появление неприятных запахов (вонять не будет вовсе).

После выбора подходящей вам системы, дело остается за малым. Как установить новую вытяжку? Можно обратиться за помощью к специалисту или попытаться заняться монтажными работами самостоятельно.

Как правильно установить канальный вентилятор

В связи с тем, что квадратные воздуховоды самые распространенные при построении воздуховодов в частных домах, а самые распространенные вентиляторы – круглые, то важно правильно устроить соединения этих элементов. Во-первых, подобрать правильный метод соединения (оптимально – фланцевое)

В квадратном воздуховоде может монтироваться круглый вентилятор

Во-вторых, правильно расположить устройство в воздуховоде. Это важный параметр от которого зависит необходимая интенсивность воздушного потока и уровень шума. В схеме установки вход воздуха в вентилятор должен находиться от поворота воздуховода на расстоянии его эквивалентного диаметра. И на расстоянии равном трем значениям эквивалентного диаметра – от выхода воздуха до следующего поворота.

Эквивалентный диаметр воздуховода – расчетное значение, которое находят по формуле:

D=√4HB/π, где H – высота, B – ширина воздуховода.

В-третьих, важно выбрать направление двигателя вентилятора, чтобы воздушный поток правильно двигался по воздуховоду. Потому, еще во время приобретения устройства нужно выяснить у продавца либо прочесть в инструкции пользователя, как расположен двигатель

В-четвертых, при установке вентилятора любого сечения, например, на кухне, необходимо устраивать вентиляцию таким образом, чтобы воздуховод имел как можно меньше поворотов. Слишком частые изгибы трубы «тормозят» воздушный поток и уменьшают производительность.

Типичные причины снижения тяги

Если после того, как вам удалось помыть вытяжку в ванной, ее производительность не повысилась до номинальной, стоит выявить причины, по которым устройство работает неполноценно.

Кроме естественного износа оборудования на уровень всасывания могут влиять множество различных факторов. Но чаще всего корень недостаточного воздухообмена кроется в снижении тяги. Так почему же исправная и чистая принудительная вытяжка не справляется с удалением влажного воздуха?

Причина #1 — нарушение воздухообмена

Для высасывания потоков воздуха настенной вытяжке необходим приток свежего воздуха. Для этого в нижней части двери должны находиться специальные отверстия с решетками, через которые воздух из других помещений будет попадать в ванную комнату.

Двери с вентиляционными решетками вполне эстетично вписываются в интерьер. Для обеспечения притока воздуха достаточно выбрать полотно с тремя-пятью отверстиями, расположенными в нижней части двери

Если возможности и желания заменять межкомнатную дверь нет, стоит чаще оставлять ее приоткрытой, расширить проем между дверным полотном и дверной коробкой либо самостоятельно прорезать вентиляционные отверстия.

Установка пластиковых окон, тщательное утепление стен и надежные входные двери с хорошей изоляцией существенно препятствуют проникновению уличного воздуха в жилье

Поэтому даже зимой важно периодически проветривать все помещения. А также поставить окна с приточным клапаном

Причина #2 — засорение вентиляционных каналов

Если шахта вентиляции забита загрязнениями либо перекрыта, даже мощная принудительная вытяжка не справится со своими задачами. Поэтому необходимо проверить наличие естественной вентиляции. Если встроенная вытяжка не имеет обратного клапана, это можно сделать самым простым способом. Подобное тестирование можно проводить в холодное время года, так как летом, при слишком высокой температуре воздуха в помещении и на улице, не будет создаваться достаточный перепад давления.

После выключения вентилятора обеспечьте приток свежего воздуха, открыв окна квартиры и дверь в ванную комнату. Прислоните к решетке вытяжки салфетку. Если клочок легкой бумаги притягивается к отверстию, значит с функционированием вентиляции все в порядке. А если тяга полностью отсутствует, необходимо обратиться в управляющую компанию, после чего специальная служба проверит вентиляционные каналы и выполнит их прочистку.

Разница между загрязненной и очищенной вентиляционной шахтой наглядно показана на фото. Однако для подобного тщательного очищения потребуется особое оборудование, поэтому вызова специалистов не избежать

Дополнительно определить наличие тяги можно и по конденсату, выпадающему на зеркале после принятия ванны. Если пар быстро исчезает после открытия дверей в помещение, значит, естественная вентиляция функционирует исправно.

Причина #3 — установка соседями мощных вытяжек

Если соседи, проживающие этажами ниже, установят слишком мощные вентиляторы, тяга в канале может значительно упасть из-за образования стремительного воздушного потока. В некоторых случаях возможно возникновение явления обратной тяги, при которой воздух из ванных комнат других жильцов будет вдуваться в помещения этажами выше.

Чтобы избавиться от этих проблем, стоит либо договариваться с соседями, либо устанавливать более мощное устройство принудительного удаления воздуха.

Однако последний вариант чреват созданием неудобств для жильцов выше и может потребовать расширения отверстия в стене, ведущего в шахту. Это связано с тем, что на номинальную производительность вытяжного вентилятора влияет и диаметр входа в канал.

Причина #4 — наличие обратного клапана

Для предотвращения попадания в ванную неприятных запахов от соседей ниже пользователи нередко дополняют конструкцию настенной вытяжной системы специальной деталью – обратным клапаном. Он отсекает потоки воздуха из вентиляционного канала.

Но при отсутствии нормального притока и монтаже неподходящей вытяжки полностью перекроет воздуховод, тем самым лишив помещение естественного пути для вытягивания воздуха

Дополнительные функции

В самом простом варианте вентилятор в вытяжке санузла включается отдельным выключателем. Некоторые модели имеют цепочку, потянув за которую можно его включить или выключить. В таком случае работает устройство на протяжении всего времени пока полается электропитание. Есть и другие варианты:

• Включение при включении освещения, выключение с задержкой от 2 до 30 минут. Встречается часто, задержка регулируемая. При покупке надо помнить, что тут требуется специальное питание — нужна двойная фаза (для подачи электропитания на вентилятор после выключения света).
• Детектор движения + задержка выключения. В этом случае включается вентилятор при наличии движения в ванной комнате, выключается тоже с задержкой.

• Детектор влажности. Этот тип вентиляторов называют еще интеллектуальными, так как включается/выключается он в зависимости от состояния атмосферы в ванной. Это вариант наиболее экономичен (вентилятор работает только тогда, когда нужно), но сами устройства самые дорогие.

Самые распространенные модели вытяжных вентиляторов для ванной комнаты — с задержкой выключения после отключения света. Но их можно включать и через отдельный выключатель, исключив из схемы лампочку. Более экономичны установки с детектором влажности, так как не всякое посещение ванной комнаты и включение света требует усиленной вентиляции. Например, если вы зашли помыть руки, вряд ли стоит включать принудительную вентиляцию.

Еще одна удобная опция — разные скорости вращения лопастей. В этом случае вытяжной вентилятор в ванную комнату может изменять режим работы в зависимости от исходной влажности в помещении. Переключение есть ручное (механическое), есть автоматическое (MARLEY MP-100S).

Типичные причины неисправностей в работе устройства

Чтобы разобраться в причинах возможных неисправностей с вытяжкой, необходимо знать принцип работы аппарата. Он основан на двухтактной очистке воздуха в помещении:

1. Очищаются все крупные молекулярные частицы объема всасываемого воздуха.
2. Фильтрует все макро- и микроэлементы поступающего кислорода.

Металлический фильтр

Дальнейший процесс очистки зависит от типа конструкции аппарата (комбинированная, циркуляционная, эвакуирующая) и фильтрационных элементов.

Какие могут возникать неисправности в работе:

• проблема с вентиляцией в квартире – перед установкой вытяжки необходимо канала. Если он засорился, то весь циркулируемый воздух, наполненный неприятными запахами, вернется обратно в квартиру либо к соседям, а на окнах осядет конденсат. Проверить силу тяги очень просто: необходимо поднести к вентиляционной решетке зажженную зажигалку. Если пламя отклоняется в сторону потока воздуха, это означает, что с вентиляцией все в порядке;

• загрязнение жироуловителя или фильтра в вытяжке – инструкция по проведению профилактических работ от загрязнения фильтров либо самостоятельной очистке уловителей жира прилагается в комплекте вместе с вытяжкой;

• неисправность осветительного элемента – если сама вытяжка хорошо функционирует, но при этом не работает освещение, скорее всего, перегорела лампочка. Необходимо открутить решетку и заменить осветительный элемент, с этой задачей легко справится любая домохозяйка;
• отсутствие электрического питания – причиной этого могут быть механические повреждения шнура. Специфический запах и мягкая изоляция на небольших участках шнура могут свидетельствовать о том, что он перегорел;
• проблема с переключателями – для устранения данной неисправности необходимо разобрать вытяжку и поменять поломанные кнопки.

Плата переключателя и замена кнопки

Также причинами в плохой работе устройства могут быть поломки электронного интерфейса, , слабый контакт в вилке или розетке, ослабление клемм в корпусе вытяжки.

Для того чтобы защитить прибор от перепадов в электросети, стоит приобрести специальное реле напряжения

Провести ремонт вытяжки своими руками несложно. Достаточно внимательно изучить механизм работы прибора, и процесс устранения неполадок не составит особого труда.

Собираем вентилятор

Вырезаем прокладку из фторопластовой ленты, используя пробойник, диаметром равным, диаметру втулки подшипника.

Вставляем в полость прокладку.

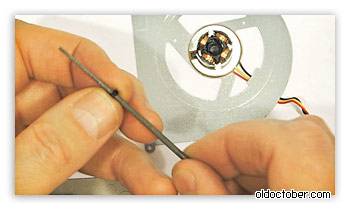

В фиксаторе оси удаляем защёлки с помощью надфиля.

Устанавливаем фиксатор на место.

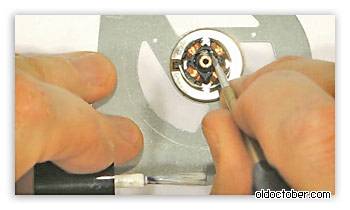

Вставляем в полость втулку подшипника.

Закрепляем втулку каплей клея.

Когда клей подсохнет, наносим смазку.

Устанавливаем крыльчатку на место.

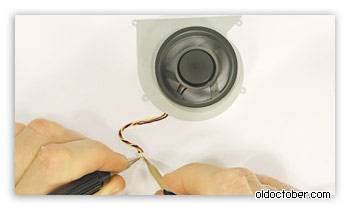

И наконец, проверяем работоспособность вентилятора.

Установка вентилятора в ванной комнате очень хорошая идея. Благодаря нему проветрить помещение можно за считанные минуты. Благодаря вентилятору, установленному в вытяжной канал усиливается тяга самой вытяжки, что бывает полезно при повышении влажности в ванной или после перекура.

Однако с течением времени, особенно если в ванной комнате или туалете курят, вытяжной вентилятор сильно загрязняется. Как следствие тяга ослабевает. Кроме того, с течением времени смазка в подшипниках двигателя заканчивается и вентилятор начинает плохо работать, и может вообще сгореть. Поэтому периодически ему следует делать профилактику.

Если ваш вентилятор начал скрипеть и менять частоту вращения из-за подклинивания не спешите его выбросить, ему еще можно продлить срок службы. Для начала снимаем вентилятор. Обычно он крепиться на четырех саморезах. К электропитанию он подключен с помощью обычной клеммы на два провода. Удобно подключить вентилятор к выключателю, что бы можно было включать и выключать по необходимости.

И так вентилятор сильно загрязнен, двигатель подклинивает и перегревается, поэтому его необходимо смазать и почистить.

>

Вентиляторы для ванной: типы

Основные типы вытяжки для ванной

Функциональность прибора имеет огромное значение, потому надо знать, как выбрать вытяжку для ванной. Вентиляторы делятся на два типа: стандартные и автоматические.

1. Стандартный тип – это обычная осевая система с клапаном обратного вида, блокирующего поступление отработанного воздуха в комнату. Такая вытяжка для кухни и ванной работает просто: включил свет – функционирует, выключил – перестала. Удобство и практичность несомненны, особенно если в доме есть маленькие дети, забывчивые родственники. Но когда прием вечерних или утренних водных процедур долог, стандартная вытяжка не справится с большим количеством пара.
2. Автоматический тип – более совершенный и дорогой. Прибор имеет специальный таймер, который можно установить на определенное время работы, а также зачастую имеется гидростат. С помощью датчика вентилятор (вытяжка) определит уровень влажности и включится в работу. Например, вытяжка с заслонкой для ванной: прибор сам открывается при включении в работу, а по окончании закрывает заслонку – никаких отработанных масс воздуха и неприятного запаха – очень удобно!

Вот это основные параметры выбора прибора. Остается только подобрать, какая именно вытяжка из ванны через туалет или из кухни в ванную вам нужна и установить ее своими руками.

Чтобы конструкция сидела прочно, установку нужно производить на высоком уровне, с помощью саморезов. Швы можно заделать герметиком, так вы понизите уровень шума при работе вентиляторов. В некоторых случаях потребуется сделать короб для вытяжки в ванной. Посмотреть фото конструкции, а также ознакомиться с видами вентиляторов можно в фотогалерее, расположенной внизу страницы.

Пластиковый короб системы вентиляции

Выбираем модели вентиляторов

Монтаж вентиляционного канала

Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.

Выбор подходящих материалов

Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.

Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.

Выпиливание вентиляционных отверстий

На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.

Утепление стенок вентиляционной трубы

Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.

• Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
• Шов соединительный проклеиваем фольгированным скотчем.
• Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
• И опять проклеиваем скотчем.
• После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.

Устройство вентиляционного отверстия

В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.

Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Установка вентилятора в вентиляционный канал

Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки

При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод

Для монтажа необходимо демонтировать декоративную панель, закрывающую воздуховод. Если фиксировать устройство предполагается с помощью саморезов, необходимо предварительно просверлить отверстия в стене под дюбели.

Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.

Крепление получается не таким надежным, зато оно более простое.

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L — кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.
