Электрический котел для отопления частного дома

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

1. Трубу из стали диаметром 120 мм и длиной 65 см.
2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
3. Два тэна по 1,2 кВт.
4. Термостат.
5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

1. Шлифовочную машинку.
2. Сварочный аппарат.
3. Дрель и набор свёрл.
4. Линейку и маркер.
5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

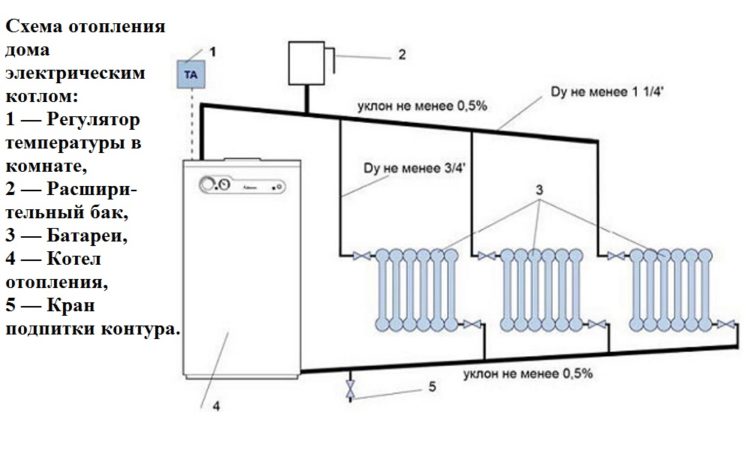

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Выбираем электрический котел для отопления по принципу нагрева

По механизму нагрева теплоносителя электрические котлы для отопления частного дома разделяются на три основных типа:

• электродные;
• тэновые;
• индукционные.

Этот параметр представляется наиболее интересным, поэтому разберем каждый тип теплогенераторов подробнее.

Электродные котлы

Схема нагревания теплоносителя в электродном котле не так проста для понимания: дело в том, что сами по себе электроды в процессе работы не нагреваются – они лишь передают электрическую энергию воде. За счет работы электричества вода разделяется на отрицательно и положительно заряженные ионы, которые движутся по собственному электроду. Перемещение ионов приводит к интенсивному нагреву теплоносителя. Неприятным моментом такой схемы является то, что со временем на электродах выпадает осадок солей, что снижает КПД устройства.

К негативным особенностям таких устройств также относятся следующие аспекты:

• требует подготовки перед запуском (работает с водой с определенным значением удельного сопротивления);
• необходим контроль уровня теплоносителя в системе (недостаточный уровень может привести к закипанию);
• по мере выхода из строя электродов их придется менять на новые;
• невозможно применять незамерзающую жидкость в качестве теплоносителя.

Тем не менее, такая модель электрокотла отопления отличается и рядом преимуществ, к которым относятся:

• невысокая цена;
• абсолютная безопасность;
• миниатюрные размеры;
• постепенный выход на заданную мощность.

Тэновые котлы

Алгоритм работы тэновых устройств гораздо проще в понимании, ведь механизм его работы в чем-то схож с обычным электрическим чайником. Нагревание воды происходит от тэнов – полых металлических трубок, которые накаляются во время прохождения по ним электричества.

Тэновые агрегаты получили большое распространение за счет простоты конструкции, миниатюрных размеров и неограниченных возможностях настройки.

В таких теплогенераторах температура теплоносителя может регулироваться по двум схемам:

1. Первая – датчик снимает температуру теплоносителя, и в зависимости от этого показателя прибор увеличивает или уменьшает мощность нагрева.
2. Вторая – термодатчик снимает температуру воздуха в помещении, и в зависимости от ее величины устройство регулирует нагрев до заданной цифры. Во втором случае термодатчик придется выносить отдельно от котла, но такая компоновка позволит более точно регулировать температуру в помещении и сократить расходы на электроэнергию.

Существенным недостатком тэнового котла является необходимость периодической замены нагревательного элемента (тэна) и его очистки. Дело в том, что при нагреве на тэне откладываются соли, которые находятся в теплоносителе. Эти соли препятствуют теплообмену и существенно снижают КПД теплогенератора.

Индукционный котел

Алгоритм работы индукционного котла построен на законах электромагнитной индукции: вода циркулирует по трубкам, выполненным из ферримагнитного материала. Этот трубопровод является частью второстепенной обмотки или сердечника. Трубки ферримагнитных сплавов, нагреваясь под воздействием электромагнитного поля, передают тепло циркулирующей по ним воде.

Индукционный электрический котел отопления отличается следующими преимуществами:

• высокий уровень безопасности;
• высокая надежность (из-за отсутствия разъемных элементов появление течи полностью исключено);
• возможность использования любого типа теплоносителя.

В тоже время такая модель котла обладает и недостатками, которых всего два – слишком большие размеры и чрезвычайно высокая цена.

Электрический отопительный котел какой фирмы лучше

1. Хороший недорогой электрический котел РусНИТ 209М

Фото: www.teplosila.ru

Рейтинг: 9,9 из 10.

Средняя цена: 16279 р.

Компактный, легкий электрический котел отечественного производства можно назвать лучшим среди недорогих. Общая мощность котла небольшая, 9 кВт, но этого достаточно для обогрева помещений общей площадью 70-90 м2 (жилой зоны дома или коттеджа среднего размера, дачного домика). При этом качество и набор функций ничуть не хуже, чем у дорогих импортных моделей: работа полностью автоматизирована, можно настроить все основные показатели (мощность в три ступени, температуру воздуха, температуру теплоносителя).

Из отзывов об электрическом котле РусНИТ 209М:

«У меня уже 2 года на даче электрический РусНИТ стоит. Еще не подводил ни разу. Дом прогревает до сих пор отлично. Хорошо в нем, что при включении систему сразу не грузит, распределяет нагрузку равномерно по каждой фазе. А это значит, что, включая другие приборы, можно не бояться, что они перегорят

Важно только, чтобы котел устанавливали специалисты, и сервисное обслуживание надо вовремя проводить.»

• низкая цена
• легкий монтаж
• плавная регулировка мощности
• точная настройка температуры (+/- 0,5 °С)
• нагрев воздуха в пределах 5-30 °С
• защита от перегрева
• датчик наличия теплоносителя
• корпус устойчив к брызгам.

Минусы модели:

не подойдет для большого дома.

2. Лучший электрический котел-миникотельная ЭВАН Warmos QX-18

Фото: warmos.ru

Рейтинг: 9,8 из 10.

Средняя цена: 31400 р.

Лучший среди мощных электрических котлов российского производства. Его смело можно назвать мини-котельной: в одном корпусе собраны нагревательные элементы (материал — нержавеющая сталь), мембранный расширительный бак, циркуляционный насос — все это позволяет сэкономить место при установке и уменьшить сроки. ЖК-дисплей находится в нижней части корпуса. Удобная панель управления скрыта за специальной дверцей. Регулирует работу микропроцессор, управление полностью автоматическое, но можно перевести прибор в ручной режим и настроить все параметры по своему вкусу и потребностям. Стабильно работает при перепадах напряжения, но все-таки лучше подключать котел через стабилизатор. Универсален. Подходит для обогрева жилых помещений (домов, квартир) и промышленных объектов (склады, магазины и т. д.)

Из отзывов об электрическом котле ЭВАН Warmos QX-18:

«Купил Вармос, поставил на даче параллельно старому твердотопливному. Монтаж элементарны. Работает уже 5 лет, проблем нет»

• работает тихо
• встроенный расширительный бак 12 л
• 3 ступени регулировки мощности
• микропроцессорное управление
• плавная регулировка мощности
• панель управления в нижней части корпуса
• термостат (регулировка температуры воздуха на 7 дней)
• доступен ручной режим регулировки
• встроенный насос
• защита от перегрева, от короткого замыкания
• датчик уровня теплоносителя
• датчик давления
• индикация аварийного состояния (световая, звуковая).

Минусы модели:

• громоздкий и тяжелый
• слабое место — конденсатор
• обязательно нужно устанавливать стабилизатор напряжения

При выборе отопительного оборудования сегодня легко запутаться, так как на рынке представлен очень широкий выбор моделей. Есть как простые котлы для квартиры, так и более сложное оборудование, предназначенное для установки в большом загородном доме либо на даче. Все они различны по мощности, дополнительным возможностям, технологиям подключения

Чтобы не ошибиться с выбором, необходимо обратить внимание на рейтинг, наглядно демонстрирующий, какое именно оборудование является оптимальным в определенных условиях

Чтобы правильно выбрать котел, нужно обратить внимание на рейтинг, который демонстрирует все преимущества или недостатки оборудования. Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок

Рейтинг поможет разобраться во всех тонкостях подобных установок

Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

• одноконтурные (предназначены только для отопления всего дома);
• двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

• настенные котлы;
• напольные котлы (производятся модели большой мощности).

Принципы выбора электрокотла

При покупке котла нужно учесть еще несколько факторов. Очень важным параметром является мощность котла. Она у современных ОК варьируется от 2,5 кВт до 60 кВт. Слабенький котел не справится с обеспечением теплом помещения, излишне мощный приведет к необоснованным расходам электроэнергии и денег.

Нужная мощность рассчитывается по специальной формуле. Чтобы выяснить мощность, потребуется площадь помещения умножить на удельную мощность (УД). Второй показатель устанавливается отдельно для каждого региона. Полученную в результате умножения цифру нужно разделить на 10. Допустим, дом находится в Подмосковье, где УД равна 1, 2 кВт. Площадь дома 200 квадратных метров.

Заслуживает внимания при выборе регулировка мощности. Она бывает двух типов:

• ступенчатая;
• плавная.

Первый тип регулирования используется в аппаратах с независимыми электрическими нагревателями. Как правило, при таком варианте регулировке котел можно эксплуатировать на 25, 50, 75 и 100 процентов запроектированной мощности.

Для плавного регулирования необходим реостат.

В дешевых агрегатах, мощность которых мала, возможность регулирования отсутствует.

При покупке ОК, рассчитанного на 380 вольт, нужно, чтобы имелась возможность подвести к дому трехфазную линию электропередачи.

Следует посмотреть на какое количество контуров ОК рассчитан. Электрокотлы обычно не используют для нагрева двух контуров, поскольку потребляют слишком много электроэнергии.

Важное значение имеет автоматика ОК. Она обеспечивает безопасность работы агрегата и позволяет рационально расходовать электроэнергию, регулируя температуру

Практикуется установка двух типов терморегуляторов:

• механического;
• электронного.

Терморегулятор механического типа функционирует либо на сильфонах, заполненных газом или жидкостью, либо на биметаллических пластинах. Когда температура достигает заданного значения, терморегулятор размыкает электрическую цепь. После того, как температура упадет ниже определенного уровня, терморегулятор снова включает ОК. Механическая автоматика проста, отличается устойчивостью к перепадам напряжения, однако недостаточно чувствительна. Возможны отклонения от установленной температуры на два-три градуса.

Электронная автоматика может контролировать, как температуру помещения, так и теплоносителя. Она отличается высокой чувствительностью и точностью в работе. Температур может изменяться при помощи пульта управления, так и заранее заданными программами. Стоимость такой автоматики выше механической.

ОК продаются в базовой комплектации и с дополнительными опциями (расширительный бак, выносной терморегулятор и т.д.) Они могут понадобиться, а могут и нет. Прежде чем отказаться от покупки дополнительных устройств, следует просчитать результаты такого шага. Если их понадобится докупать после покупки базового варианта электрокотла, это обойдется дороже.

Корпуса ОК могут быть изготовлены из различных материалов (сталь, медь, пластик и т.д.). Материал влияет на прочность корпуса и пожарную безопасность.

На цену агрегата влияют несколько факторов:

• мощность;
• количество контуров;
• дополнительные опции;
• тип ОК;
• производитель.

Например, электрокотлы известных европейских брендов будут стоить, конечно, дороже, чем китайские или российские. ТЭНовые ОК стоят меньше, чем электродные или индукционные.

Российский электрокотел «Zota»

Способы подключения

Электрический котел можно использовать по-разному:

• в системе с естественной циркуляцией теплоносителя;
• в контуре с принудительной циркуляцией;

Выбор того или иного варианты зависит от модели и особенностей конструкции нагревателя. Некоторые котлы попросту невозможно использовать в связке с циркуляционным насосом, так как нагрев воды в них происходит не проточным, а замещающим способом.

Это означает, что нагретые слои воды выходят из емкости с ТЭНами (или другими нагревателями), а на их место поступают более холодные слои.

Есть модели, где нагрев производится с достаточной скоростью, чтобы можно было запустить процесс принудительной циркуляции. Как правило, это установки с мощными и многочисленными ТЭНами или индукционными элементами.

Электродные модели действуют довольно медленно, поэтому циркуляцию в них если и запускают, то извне. Это и есть комбинированный способ, когда движение потока организуется не в самом котле, а с помощью внешнего циркуляционного насоса.

Есть еще один вариант подключения — к системе «теплый пол». Это низкотемпературная сеть трубопроводов (петель), где температура теплоносителя на выходе из котла не превышает 50°. При такой связке возникает немалая экономия на электроэнергии, появляется возможность использовать маломощные нагревателя, что снижает нагрузку на сеть.

Мнение эксперта
Торсунов Павел Максимович

Эффективность такого варианта выше, чем при использовании пленочного теплого пола (самого эффективного из самостоятельных разновидностей). Единственным недостатком является сложность сборки водяных конструкций, а также необходимость использования соответствующих напольных покрытий.

Необходимо учитывать, что мощность агрегата при подключении к сети 220 В ограничена 5 кВт. Более мощные модели требуют подключения к линиям 380 В. Если учесть потери тепловой энергии при низкой скорости циркуляции, 5 кВт хватит на обогрев примерно 30-40 м2.

Если есть необходимость сэкономить деньги и получить максимальный эффект, теплый пол будет оптимальным решением. Он не требует высокой мощности от нагревателя, может быть разделен на большое число петель для повышения эффективности. Кроме того, низкотемпературные системы позволяют увеличить скорость циркуляции, что даст меньшую разницу температур прямой и обратной линий и позволит еще больше сэкономить на подогреве теплоносителя.

Конструктивные особенности

Отопительный котел двухконтурного типа отличается простым устройством, хотя и выполняет функцию мини-котельной. Оба его контура могут работать как по отдельности, так и в паре, обогревая дом и обеспечивая горячей водой одновременно. Рассматриваемое оборудование состоит из следующих составляющих:

• теплообменника;
• бойлера;
• нагревательных элементов;
• расширительного бака;
• циркуляционного насоса;
• воздухоотводчика;
• предохранительного клапана;
• автоматики;
• блока управления.

Электрические двухконтурныеотличаются от одноконтурных моделей присутствием в конструкции встроенного бойлера.

По внешнему виду и основным конструктивным особенностям модели электрокотлов могут быть:

• настенными – компактными и сравнительно легкими;
• напольными – массивными, с высоким показателем мощности (более 60кВт).

Как видно из названия, отопительное оборудование первой группы монтируют на стенах или на специально установленных металлических каркасах. Вторую группу котлов располагают непосредственно на полу в специально отведенном месте. Следует отметить, что современные электрокотлы достаточно эстетичны и никоим образом не смогут испортить интерьер помещения.

По способу нагрева можно подразделить на три группы:

• ТЭНовые – высоконадежные, имеющие внутри емкости один или несколько нагревательных элементов в виде металлической трубки;
• электродные (или ионные)– прогревающие теплоноситель в процессе прохождения сквозь жидкую среду переменного тока. Они имеют возможность самостоятельного отключения при коротком замыкании, максимальном повышении температуры и уменьшении объема воды до критического показателя;
• индукционные – функционирующие благодаря катушкам индуктивности. Относятся к энергосберегающим устройствам.

Первый вариант относится к косвенному нагреву теплоносителя, а второй рассматривается как прямой нагрев.

По мощности электрические котлы, предназначенные для отопительных нужд, могут быть:

• однофазными (до 12кВт);
• трехфазными (более 12кВт).

Подбирать мощность рекомендуется при помощи специалистов, так как только они способны сделать грамотный расчет. Метод выбора котла по площади дома является неверным, так как кроме этого параметра учитывается и целый ряд других (толщина стен, количество проемов, ориентация по сторонам света и т.д.).

Как правило, бытовые отопительные агрегаты работают от сети 220В.

Индукционные котлы

Эти электрокотлы для собственного дома работают, благодаря вихревым токам, которые согревают сердечник. В корпус помещена катушка индуктивности. В ней же располагается сердечник. Под воздействием тока, в окружении катушки образуется магнитное поле, которое и создает вихревые токи.

Подобные нагреватели уже долгий период применяются в промышленной сфере. Там они действуют на частоте примерно 50 Гц. Что до бытовых котлов, они действуют на частоте от десяти до ста мегагерц. И за счет этого они полностью бесшумны. Индукционный электрокотел производит легкое вибрирование, но за счет высокой частоты вибрация не ощущается. К слову, она же защищает оборудование от накипи, препятствуя оседанию частиц на нагревательных деталях.

Сильные стороны таких котлов:

• Владелец может легко установить и подключить электрокотел без посторонней помощи;
• Долгий срок работы без необходимости ремонта;
• За счет отсутствия разъемных соединений, полностью исключены протечки;
• Нагревать можно не только воду, но и любую другую жидкость;
• Небольшие размеры;
• Самозащита от накипи.

Слабости оборудования:

• Индуктор имеет возможность стать основным источником нежелательного магнитного излучения. Так что будет лучше не относиться пренебрежительно к выбору компании-изготовителя;
• При аналогичной мощности, такие электрокотлы существенно дороже тэновых.

По словам самих изготовителей, подобные котлы являются более экономными. Если сравнивать с тэновыми. Однако практика утверждает, что при одинаковом уровне мощности, отдача у них также примерно одинаковая. Они экономичны, если только говорить о длительности пользования.

При большом желании, и наличии определенных навыков, можно сделать такой электрокотел вручную. Это будет гораздо бюджетнее, а по мощности они совершенно не проигрывают покупным. Хотя в плане эстетики самодельные котлы проигрывают покупным.

Конструкция ТЭНового электрокотла

Сперва перечислим основные узлы оборудования:

• Емкость с ТЭНами
• Управляющий блок
• Блок защиты и контроля
• Насос циркуляционный
• Расширительный бак
• Клапан предохранительный
• Водный фильтр
• Вентиль
• Датчик давления

Принцип работы ТЭНового устройства практически идентичен с принципом работы обычного электрического чайника.

Итак, в бак, где находятся нагревательные элементы (ТЭНы), подается вода. Поверхность ТЭНов нагревается и таким образом передает тепло воде. Происходит это очень быстро, далее жидкость поступает в систему отопления и ГВС.

Что из себя представляет ТЭН, как он работает?
Это изогнутая полая трубка из металла, может быть выполнена в форме спирали (чаще всего из меди). Внутрь нее засыпан кварцевый песок, а также вольфрамовая нить. Она-то и отвечает за работу всего ТЭНа.

Происходит это следующим образом: При включении котла ток поступает на вольфрамовую нить. Она начинает сильно греться, нагревая при это окружающий ее песок. Песок нагревается, отдавая тепло стенкам спирали. А стенки спиральной трубки, в свою очередь, отдают тепло уже теплоносителю.

Читателям на заметку!

Все видели спираль электрочайника после довольно продолжительного пользования? Вот то же самое будет происходить и с ТЭНами котла: они постепенно будут обрастать налетом накипи и отложениями соли и минералов.

Как этого избежать?
Использовать дистиллированную воду. Есть несколько способов ее добыть:

1. Купить
   – конечно, это самый простой вариант. Если вы не хотите заморачиваться с частой заменой ТЭНов, и траты на покупку воды вас не особо пугают, то это ваш вариант.
2. Собрать дождевую воду
   – если вы имеет такую возможность, то не стоит упускать ее.
3. Привезти нарезанного льда с реки или пресного водоем
   – как один из вариантов.
4. Дать обычной воде отстояться
   – через некоторое время на дно емкости с водой осядет вся муть из солей и частиц взвеси. Вам останется только слить 2/3 воды из верхней части, чтобы не поднять со дна всю муть.

Если у вас нет способов добычи дистиллированной воды, то тоже не стоит расстраиваться. ТЭНы для котла не стоят баснословных денег (от 400р за 1 штуку), и их регулярная замена будет вам по карману.

Электронная часть котла отвечает за нагрев воды до нужной температуры (пользователю нужно всего лишь покрутить ручку терморегулятора или задать эти значения на электронной панели). Кроме того, термостат не даст котлу нагреть воду до слишком высокой температуры (автоматическая система безопасности сразу прекратит нагрев).

Датчик давления не даст котлу включиться, если давление воды в системе слишком мало. Работа при таком низком значении этого параметра может привести к поломке агрегата.
