Устройство и принцип работы цифрового электросчетчика

Документы, необходимые при установке своими руками

Главное в этой операции, запастись терпением. Компании, отвечающие за эту операцию, нелегко оформляют документы. Внимательно читайте каждую букву документа.

1. Заключение договора, с организацией энергосбыта, на поставку электроэнергии. Эта компания, должна выдать техническую информацию по марке прибора учета, сечения проводов разводки и схеме проводки.
2. Подается заявление лично или по почте, о самостоятельной установке. Следует обязательно зарегистрировать его и один экземпляр, остается у Вас. Информация, которая должна быть в заявлении:

– фамилия, инициалы владельца жилья;

– номер лицевого счета;

– адрес и контактные телефоны.

1. Получив разрешение, проводим монтаж.

Операция пломбировки и приема обязательна.

1. После проведения работ, необходимо вызвать специалиста для приема и пломбирования счетчика. Составляется акт приемки, здесь обязательно должно быть указано правильность установки и монтажа, целостность прибора. В нем также указывается номер, показания и номер пломбы. Указывается дата приема, с этого дня оплата будет взиматься, по показаниям.

Поверка прибора

Периодически счётчики необходимо поверять, чтобы убедиться в их нормальной работоспособности и соответствии метрологическим требованиям. Сроки поверок должны указываться в паспорте прибора.

Поверки подразделяются:

• на первичную (до монтажа или проведения ремонта);
• периодическую (по межповерочным интервалам).

Индукционные счётчики поверяют каждые 8 лет. Сроки проверки соответствия электронных образцов варьируются от 6 до 16 лет — период обуславливается моделью прибора.

После проведения поверочной процедуры в паспорте счётчика ставится штамп с указанием даты контроля либо выписывается специальное свидетельство.

При возникновении подозрений потребителя на некорректную работу электросчётчика назначается внеочередная поверка. Также процедура производится в случае утери поверочного документа ввиду необходимости перенастройки прибора или при замене старого устройства новым.

Поверка выполняется в отделении метрологической службы или в любой аккредитованной для этих целей лаборатории. Как вариант — вызов специалиста с переносной аппаратурой на дом или на место нахождения прибора. Для этого нужно оформить заявку в организации метрологии. Документация оформляется точно так же, как при поверке в лаборатории.

Источники

• https://odinelectric.ru/equipment/kak-vybrat-electroschetchik
• https://ichip.ru/sovety/pokupka/tak-li-vygoden-mnogotarifnyy-schetchik-v-moskve-i-oblasti-schitaem-dengi-651432
• https://samelectrik.ru/kakie-byvayut-vidy-schetchikov-elektroenergii.html
• http://remoo.ru/elektrika/kakoj-schetchik-ehlektroehnergii-luchshe-postavit-v-kvartire
• https://vyborexperta.ru/remont-i-nedvizhimost/luchshie-yelektroschetchiki/
• https://vyboroved.ru/reyting/luchshie-schetchiki-elektroenergii
• https://www.meters.taipit.ru/info/klassifikaciya-i-tipy-sovremennyh-ehlektroschyotchikov/

Конструкция индукционного счётчика

Основными составными элементами индукционного электросчетчика являются электромагниты напряжения и электрического тока. При их взаимодействии вместе с входящими в них магнитопроводами появляется электромагнитное поле. Через передаточное устройство поле воздействует на алюминиевый диск вращения.

Электромагнит тока при работе испытывает большие нагрузки, поэтому его обмотка изготовлена из проволоки большого сечения. Число витков не превышает тридцати. Проволока равномерно намотана на двух магнитах, которые с помощью зажимов подключены последовательно к сети.

Катушка напряжения параллельно подсоединена к сети и создает электромагнитное поле, прямо пропорциональное действующему напряжению. Обмотка катушки выполнена из тонкой проволоки сечением 0,1…0,15 мм². Число витков может достигать 12000, что позволяет создать индуктивное сопротивление больше, чем активное. Такое устройство позволяет уменьшить расход электроэнергии при работе счетчика.

Электросчетчик, передающий показания: особенности приборов

Счетчики, укомплектованные удаленной системой считывания, подойдут для владельцев квартир, которые не хотят каждый месяц задумываться над тем, каким способом и куда передать полученные показания учетного прибора. Если у потребителя электрической энергии установлено дома подобное устройство, передача данных будет осуществляться в автоматическом режиме без непосредственного участия человека.

Использование счетчиков с дистанционной передачей данных удобно как для владельцев квартир, так и для предприятий

Отправка накрученных киловатт не отнимает много времени, а сам процесс комфортен и удобен. Предприятия, занимающиеся поставками электричества, с помощью этих приборов могут отслеживать уровень потребления энергии населением.

В глобальном смысле электрические счетчики, которые способны осуществлять передачу информации в дистанционном режиме, позволяют рационализировать расход электроэнергии и добиться эффективной работы всей системы, начиная с производства энергии, оканчивая ее потреблением и обработкой данных для оплаты коммунальных счетов с помощью сетевых информационно-измерительных систем.

Назначение информационно-измерительных систем

Сетевые системы, предназначенные для сбора измерительной информации по показателям счетчиков, организуют процесс дистанционной передачи данных с учетного оборудования через всемирную сеть интернет. Работа подобных систем автоматизирована. За счет программного обеспечения происходит считывание информации и последующая отправка полученных данных на сервер энергопоставляющей компании.

Данные о показателях счетчика автоматизировано отправляются с помощью сети интернет

Информационно-измерительные системы используются для автоматизации следующих процессов:

• сбор информации;
• передача данных;
• анализ показателей по энергопотреблению.

Использование информационно-измерительных систем энергопоставляющими компаниями не только дает им доступ к показателям по потреблению электрической энергии, но и обеспечивает ряд дополнительных функций. Сюда относятся следующие возможности:

• работа учетного оборудования в режиме нескольких тарифов;
• подключение или отключение потребителя электроэнергии в дистанционном режиме;
• индивидуализация работы с потребителем электрической энергии с учетом условий подписанного договора;
• пересылка предупреждающих уведомлений;
• эффективный анализ собранной информации и т.п.

Одним из преимуществ использования интеллектуального счетчика является анализ энергопотребления

Преимущества автоматической передачи показаний электросчетчика для пользователей

Устанавливая в своей квартире счетчики, имеющие функцию автоматической дистанционной передачи данных, владелец жилья получает множество преимуществ. Преимущества системы для пользователей:

• решение спорных ситуаций – показания по счетчику могут фиксироваться каждый день. Подобная схема передачи данных позволяет исключить конфликтные ситуации, если возникли проблемы с квитанциями или передача информации абонентом осуществляется не регулярно;
• контроль показаний – учетные приборы предоставляют возможность снимать показатели с мест, которые потребитель посещает редко, например, с арендной квартиры, гаража или дачного дома;
• высокая точность расчета во время переключения тарифа – если показания по дате изменения тарифа отсутствуют, энергетические компании производят начисления, исходя из средних показателей. Как правило, расчет осуществляется в пользу компании-поставщика. Использование учетных приборов с функцией дистанционной передачи позволяет избежать подобных проблем;

Счетчик с автоматической системой подсчета будет удобен для пользователей, которые используют несколько тарифов учета электроэнергии

• дистанционный контроль работы счетчика – оборудование можно использовать для предварительного прогревания жилья. Достаточно подключить прибора за пару часов до прихода домой, чтобы система обогревателей прогрела помещения к приезду. Для этого потребуется смартфон;
• безопасность – если владелец жилья забывает отключить электроприбор, например, утюг или плиту, нет нужды возвращаться домой. Достаточно обесточить квартиру, удаленно отключив счетчик;
• практичность и экономия времени – пользователю не нужно тратить время и усилия на снятие показаний, очереди у касс или передачу информации с помощью стандартных способов.

Энергокомпания может дистанционно отключить потребителя от электроэнергии

Сооружение электропроводки со счетчиком

Особых отличий в схеме подключения индукционного либо электронного счетчикаэлектроэнергии нет. Есть продиктованные конструкцией приборов пределы зачистки проводов. Для ввода в отверстия электронной модели следует зачистить 2,7 см каждого провода, для ввода в механический аппарат 2,0 см. Ни миллиметра изоляции не должно оказаться в контактной зоне. Лишних зачищенных мм вне клеммных зажимов тоже быть не должно, чтобы не было вероятности «левых» подключений и хищения энергии.

Обратите внимание, что установка общего коммутационного аппарата или предохранителей перед счетчиком для всей электропроводки необязательна, если каждая из линий после счетчика оснащена собственным автоматом. Автоматические выключатели перед счетчиками не относятся к списку обязательных компонентов проводки

Однако их наличие позволяет проводить экстренное отключение всего объекта для ремонтных операций. Энергосбыт их не «уважает», потому что считает прибором, питающимся неучтенными киловаттами. Для монтажа автомата перед счетчиком рекомендуют покупать небольшой бокс из пластика с DIN-рейкой и наружными ушками для навески пломбы

Автоматические выключатели перед счетчиками не относятся к списку обязательных компонентов проводки. Однако их наличие позволяет проводить экстренное отключение всего объекта для ремонтных операций. Энергосбыт их не «уважает», потому что считает прибором, питающимся неучтенными киловаттами. Для монтажа автомата перед счетчиком рекомендуют покупать небольшой бокс из пластика с DIN-рейкой и наружными ушками для навески пломбы.

Стандартный алгоритм действий по подключению расчетных счетчиков:

• Первым делом обесточим входную линию.
• Снимаем крышку с клеммного ряда и изучаем имеющуюся на ее внутренней стороне схему подключения.
• Зачищаем концы проводов на соответствующую конструкции длину. Каждый из проводов будем зажимать двумя винтами. Поэтому под клеммной крышкой обнаружены будут не отдельные, а парные точки подключения.
• Вводим фазный входной провод в крайнее левое отверстие №1. Без фанатизма, но с разумным усилием закручиваем верхний винт первой слева клеммной пары. Убедившись банальным подергиванием в прочности крепления, закручиваем второй винт.
• Подводим аналогичным образом ноль к третьему отверстию.
• Подключаем точно также выход фазы ко второй клеммной паре, выход ноля к четвертой.
• Из второй пары зажимов фазный провод ведем на автоматы силовых, осветительных и т.д. линий. Подключаем их последовательно, используя перемычки.
• Из четвертой пары зажимов нулевой провод заводим на нулевую шину.

В общем, если действовать согласно схеме, совершенно ничего сложного. Главное не отступать от предписаний ПУЭ и следить, чтобы подключение выполнялось согласно направлению электропотока. А по завершению работы нужно вызвать представителя Энергосбыра для проверки и опломбирования.

И напоследок ролик о наружной установке:

Принцип работы однофазного счетчика электрической энергии

Счетчик представляет собой индукционную систему и является интегрирующим во времени электроизмерительным прибором. Принцип дейст­вия — взаимодействие магнитных полей токов, протека­ющих по двум обмоткам, с магнитным полем тока, индуктируемого в алюминиевом диске, находящемся между этими обмотками.

Рисунок. (а) Измерительный механизм индукционной системы.

1 – токовая катушка;

2 – катушка напряжения;

3 – алюминиевый диск;

4 – постоянный магнит;

Рисунок (б). Устройство электросчетчика.

1 – зажимы для подключения электроприемников;

2 – зажимы для подключения к сети;

3 – токовая обмотка;

4 – постоянный магнит;

5 – червячный винт;

6 – обмотка напряжения;

8 – алюминиевый диск;

Основными узлами эл.счетчика являются катушки напряжения и тока, алюминиевый диск 3, укрепленный на оси, опоры оси — подпятник и подшипник, постоянный магнит. С осью связан при помощи зубчатой передачи счетный механизм (рисунок ниже). Электромагнит 1 содержит Ш — образный магнитопровод, на среднем стержне которого расположена многовитковая обмотка из тонкого провода, включенная на напряжение сети U параллельно нагрузке Н. При номинальном напряжении 220 В обмотка катушки напряжения имеет обычно 8-12 тысяч витков провода диаметром 0,1 — 0,15 мм. Токовая катушка через которую протекает полный ток нагрузки имеет обычно количество ампер-витков в пределах 70 — 150, т.е. при номинальном токе 5 А обмотка содержит от 14 до 30 витков. Комплекс деталей, состоящий из последовательной (токовой) и параллельной (напряжения) обмоток с их магнитопроводами, называется вращающим элементом счетчика

1 – ось измерительного механизма;

2 – система зубчатых передач;

3 – обоймы счетного механизма

Ток, протекающий по обмотке напряжения создает общий переменный магнитный поток цепи напряжения, небольшая часть которого (рабочий поток) пресекает алюминиевый диск находящийся в зазоре между обоими электромагнитами. Большая часть магнитного потока цепи напряжения замыкается через шунты и боковые стержни магнитопровода (нерабочий поток), который разделяется на две части и необходим для создания требуемого угла сдвига фаз между магнитными потоками цепи напряжения и цепи нагрузки (токовой цепи). Магнитный поток цепи напряжения прямо пропорционален приложенному напряжению (напряжению сети).

Ток нагрузки протекающий через токовую обмотку, создает переменный магнитный поток, который также пересекает алюминиевый диск и замыкается по магнитному шунту верхнего магнитопровода и частично через боковые стержни. Незначительная часть (нерабочий поток) замыкается через противополюс на пересекая диск. Так как магнитопровод токовой обмотки имеет U-образную конструкцию, то его магнитный поток пересекает диск дважды.

Токи протекающий по обмоткам напряжения и тока создают переменные магнитные потоки которые пересекают диск счетчика. Согласно закону электромагнитной индукции, переменные магнитные потоки обоих обмоток при пересечении диска, наводят в нем ЭДС, под действием которых в диске возникают соответствующие вихревые токи. В результате взаимодействия магнитного потока обмотки напряжения и вихревого тока от магнитного потока токовой обмотки и с другой стороны магнитного потока токовой обмотки и вихревого тока от обмотки напряжения, возникает электромеханические силы, которые создают вращающий момент, действующий на диск. Этот момент пропорционален произведению указанных магнитных потоков и синусу угла сдвига фаз между ними.

Постоянный магнит установленный в счетчике служит для создания тормозного момента в счетчике. Силовые линии магнитного поля этого магнита, пересекая диск, наводят в нем дополнительную ЭДС, пропорциональную частоте вращения диска. Эта ЭДС в свою очередь вызывает протекание в диске вихревого тока, взаимодействие которого с потоком постоянного магнита приводит к возникновению электромеханической силы, направленной против движения диска, т.е. приводит к созданию тормозного момента. Регулировку тормозного момента, а следовательно частоты вращения диска производят путем перемещения постоянного магнита в радиальном направлении. При приближении магнита к центру диска, частота вращения уменьшается.

Copyright 2006. All Rights reserved

Особенности подключения

Устройство электросчетчика, с точки зрения его подключения к питающей линии, также должно учитываться при выборе прибора, подходящего для конкретных условий эксплуатации

В этом случае основное внимание уделяется следующим моментам:

• При сетевом напряжении 220 Вольт в электрических цепях используются уже описанные ранее однофазные индукционные приборы или электронные счётные устройства;
• В силовые цепи, рассчитанные на 380 Вольт, должны включаться трехфазные приборы учёта, позволяющие измерять не только активную, но и реактивную составляющую электрической мощности;

• Чисто внешнее их отличие от однофазных изделий состоит в больших габаритах и наличии на клеммнике 8-ми контактов вместо четырёх;
• Что касается внутреннего устройства такого прибора, то для вывода показаний на лицевую панель также используется один механический счётчик, но импульсы на него поступают с двух дисков;
• Суммирование каждой из учитываемых фаз происходит за счёт особой схемы подключения токовых катушек и обмоток напряжения;
• В электронных трехфазных приборах подсчёт общей расходуемой мощности осуществляется программным путём.

По результатам обзора конструктивных особенностей и принципов работы счетчика можно с уверенностью сказать, что электронные приборы превосходят свои индукционные аналоги практически по всем показателям. Они не только с большей точностью учитывают объёмы потребляемой электроэнергии, но и обеспечивают удобную форму их представления (фото ниже).

Помимо этого, в этих современных изделиях предусматривается очень удобная для эксплуатационных условий возможность дистанционного снятия показаний и многотарифного учёта расходуемого энергоносителя.

Нужно ли менять счетчики на новые

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.

? Умные счетчики электроэнергии. Что это такое

27 декабря 2018 года был принят Федеральный закон , который существенным образом был призван изменить всю систему правового обеспечения учета потребления существующих ресурсов. И коснулось его действие в первую очередь системы учета потребления электроэнергии. 1 июля 2020 года вступили в силу , согласно которым, коммерческий учет электроэнергии обеспечивают гарантирующие поставщики и сетевые организации, в том числе посредством интеллектуальных систем учета электрической энергии (мощности). Под данным термином и понимаются новые умные электросчетчики, которые должны самостоятельно снимать показания и направлять их в энергосбытовую компанию и своему потребителю.

Новый закон о снижении платы за некачественные услуги ЖКХ. Что изменилось для потребителей
Читать

Сравниваем ТСЖ и УК. Какая форма управления домом удобнее и выгоднее жильцам
Подробнее

Течет крыша в многоквартирном доме. Как добиться ремонта и возместить ущерб
Смотреть

Отличия от обычных приборов

Главное отличие умных приборов учета электроэнергии от действующих сегодня – возможность передавать все показания в онлайн-режиме. А потребитель может получать информацию о состоянии своего расхода, подключаясь к своему счетчику со смартфона.

Еще одно функциональное отличие подобного прибора учета – то, что он ведет раздельный учет потребляемой электроэнергии, разделяя ее на потребленную в дневное и ночное время, так как стоимость электроэнергии, потребляемой в ночное время, ниже потребляемой в дневное время.

Есть отличие также и в части технической составляющей: в состав умного прибора учета входит специальный передающий модуль (встроенный или расположенный в качестве самостоятельного блока), с помощью которого показания о расходах электроэнергии и передаются энергосбытовой компании, а также могут проверяться потребителем.

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

Чек-лист по выбору прибора учета

Чтобы выбрать регистратор правильно, предлагаем небольшой чек-лист

Он подскажет, на чем заострить внимание

• Тип регистратора. Для своего дома или для квартиры чаще выбирают электронный, для улицы или дачи индукционный. Подбирают необходимые технические характеристики.
• Дата выпуска. На заводе электрооборудование проходит поверку. Ее дата и результаты заносятся в техпаспорт. На корпус ставят пломбу, ее целостность надо обязательно проверить. От даты первой поверки рассчитывается срок до следующей.
• Межповерочный интервал. Уточняется по техдокументации. Если он невелик, есть смысл выбрать другую модель. Новый однофазный регистратор должен быть установлен не позже 2 лет со дня первой поверки, трехфазный — одного года. Если это не так, проводится плановая поверка за счет пользователя, купившего «просроченный» аппарат.
• Комплектность. В коробке обязательно должна находиться техническая документация с пометкой о заводском контроле. Регистратор должен быть сертифицирован и допущен к установке и эксплуатации в России. Проверяется целостность корпуса и пломбы.

Instagram eds_electro

Instagram gazmetr.ru

Мы разобрались, какой счетчик электроэнергии ставить в доме или в квартире. Правильный выбор зависит от индивидуальных условий эксплуатации. Производителей, выпускающих оборудование для учета, очень много. Это тот случай, когда отечественная продукция не уступает импортной. Хорошо зарекомендовали себя российские марки «Меркурий», «Электромера», «Нева». В линейке моделей есть самые простые измерительные устройства, есть сложные, с множеством дополнительных функций.

Преимущества и недостатки типов

Несмотря на одно назначение, счетчики различных типов сильно различаются не только по конструкции, но и по функционалу. Для того чтобы правильно выбрать прибор учета в каждой конкретной ситуации, необходимо эти различия знать:

1. Механические. Просты по конструкции, долговечны, имеют невысокую стоимость. К недостаткам можно отнести однотарифность, низкую точность, плохую защиту от саботажа (краж), невозможность дистанционного управления и передачи данных. Устанавливаться они должны строго вертикально и не любят пыли, поскольку начинают неизбежно «врать».
2. Электронные и электронно-механические. Имеют широкий функционал, высокую точность, хорошую защиту от саботажа. Возможны многотарифность, накопление и дистанционная передача данных, учет реактивной энергии. Поверять такие устройства нужно не чаще чем раз в 4-15 лет. К недостаткам чисто электронных типов можно отнести невозможность их работы при минусовых температурах (замерзает ЖК-дисплей).

Инструкция по применению

Инструкция по эксплуатации и монтажу содержит следующие пункты:

• Прибор может устанавливать персонал, прошедший инструктаж по мерам безопасности и имеющий квалификационную группу по электробезопасности не ниже уровня III (электрическая установка до 1000 В).
• Перед установкой надо извлечь прибор из транспортной упаковки и провести внешний осмотр.
• Убедиться, что корпус и защитная крышка распределительной коробки не имеют значительных повреждений.
• Установить счетчик на рабочем месте, снять защитную крышку распределительной коробки и подключить к цепи напряжения

Важно! Подключение к сети проводить только с отключением питания

• Установить крышку распределительной коробки и закрепить ее двумя винтами.
• Включить питание и убедиться, что счетчик включен: индикатор показывает значение энергии, учитываемое в текущей зоне.
• Отметить в таблице дату установки и дату ввода в эксплуатацию.

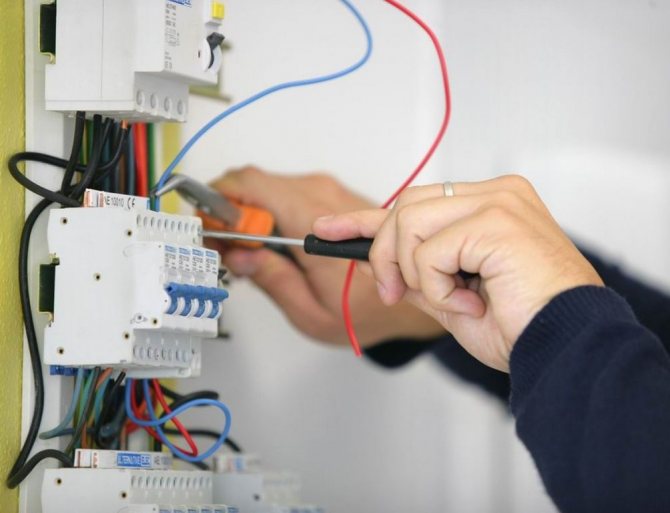

Монтаж счетчика в щит

Индукционный

Старые электросчетчики состоят из следующих элементов:

1. Последовательная обмотка, именуемая также токовой катушкой. Состоит из нескольких витков толстого провода.
2. Параллельная обмотка (катушка напряжения). Устроена, наоборот, из большого количества витков провода маленькой толщины.
3. Счетный механизм. Устанавливается на оси алюминиевого диска.
4. Постоянный магнит, назначение которого – тормозить и обеспечивать плавный ход диска.
5. Диск из алюминия. Крепится на подшипниках и подпятниках.

Как видно на схеме, устройство индукционного счетчика электроэнергии достаточно простое. Что касается принципа работы, он также несложен. Сначала переменное напряжение подается на параллельную обмотку (катушку напряжения) и далее протекает на вторую, токовую катушку. Между двумя электромагнитами катушек возникают магнитные вихревые токи, которые, собственно, и способствуют вращению диска. Чем больше сила тока, тем быстрее будет крутиться диск. В свою очередь счетный механизм работает по следующему принципу: вращение от диска передается к барабану за счет червячной передачи (этому способствует установленный на оси диска червяк, который передает вращение через шестеренку, что видно на схеме выше).

Наглядно увидеть, как работает индукционный электросчетчик, вы можете на видео ниже:

Схема работы прибора учета электроэнергии старого типа

Обращаем ваше внимание на то, что принцип работы однофазного счетчика электроэнергии старого образца аналогичен трехфазной модели

За чей счет?

Да, стоит все это немало.

Первая статья затрат — это сами приборы учёта. Если раньше можно было поставить в квартиру дешёвенькую Энергомеру за 500 рублей, то сейчас потребуется 5-6 тысяч рублей. Цены пока предварительные, «умные» приборы учёта ещё выпускаются небольшими партиями и производство только налаживают. На объёмах ценник, конечно, снизят. И все равно это очень дорого. Рост почти десятикратный.

А ведь сам счётчик — это только верхушка айсберга. Сервера, каналы связи, специалисты по обслуживанию. Да, уйдут в прошлое бегунки с блокнотами, но это такая себе экономия. Кто ж все оплатит?

Энергетикам разрешили использовать несколько источников:

• Заложить в тариф. Самое логичное решение. Проблема в том, что у тарифов для физлиц есть потолок. Они не могут расти больше, чем на цифру официальной инфляции. Не пошикуешь. Зато юрики, как обычно, оплатят за себя и за того социально-защищенного парня. Не спешите радоваться, если вы живёте в квартире. Цены в вашей платежке могут и не вырасти, зато они вырастут в магазине, который вдруг стал больше платить за свет и холодильники.

• За счёт федеральных и региональных программ. Дотации из бюджета предусмотрены, правда пока не очень ясно, сколько процентов затрат они смогут закрыть.

• За счёт экономии. Стоп, что? Где тут экономия?

И тут мы переходим к самому интересному вопросу.

Классификация счетчиков

Когда мы ищем в магазине подходящий электросчетчик, то первое, что нам бросается в глаза — цена. Выбор действительно потрясающий: от обычных, с одним табло, рублей за 700-800 до внушительных, со множеством функций, в том числе с автоматической передачей данных за 40 тысяч рублей.

В магазинах, как никогда проявляются свойства нашей натуры. Одни покупают те, что подороже, в надежде, что дорого — это обязательно качественно. Другие — самые дешевые, поскольку убедились в том, что дорогие и дешевые ломаются одинаково. Кто-то покупает прибор учета по средней цене, исходя из правила «золотой середины».

Мы же рассмотрим все варианты счетчиков, опираясь на факты, которые касаются их технических характеристик. Все приборы учета можно систематизировать по способу подключения, по измеряемым величинам и по конструктивным особенностям. Нас интересует последний вариант:

• индукционные;
• электронные;
• гибридные.

Индукционные счетчики

Индукционные, или так называемые механические счетчики, стояли раньше почти в каждой квартире. Несмотря на то, что электронные постепенно вытесняют индукционные, последних в России осталось не менее 50 миллионов штук только на сегодняшний день.

В некоторых регионах проводится целенаправленная политика на то, чтобы установка электронных счетчиков стала обязательным правилом. Поэтому компании, поставляющие электроэнергию населению, чувствуя поддержку, через ЖКХ и управляющие компании волевым решением обязывают население приобретать электронные приборы учета.

Но осталось много граждан, которых не заставляют менять старые счетчики. Они не знают, нужно ли их менять и чем они отличаются. Попробуем разобраться.

Основные преимущества индукционных приборов учета таковы:

• высокая надежность при эксплуатации;
• срок эксплуатации несколько десятков лет, то есть высокий;
• независимость от качества подаваемой электроэнергии (во время скачков напряжения);
• низкая цена.

Эти достоинства очевидны всем, кто пользовался таким счетчиком. Но противники индукционных приборов учета отмечают такие их недостатки:

• низкий класс точности: 2,0;
• во время низкой нагрузки погрешность усиливается;
• высокое собственное потребление;
• нет защиты от кражи электроэнергии;
• большие размеры.

Электронный прибор учета

Электронные счетчики более точные и хорошо подходят для квартир с высоким энергопотреблением или организаций и предприятий. Они, по мнению многих специалистов, лучше индукционных справляются со своей задачей.

Посмотрим, какие они имеет достоинства:

• высокий класс точности: 1,0;
• может содержать несколько тарифов (2,3 и выше);
• хранит информацию по учтенной электроэнергии достаточно длительное время;
• при хищении электричества происходит регистрация несанкционированного доступа;
• уникальная возможность снимать показания на расстоянии;
• длительный межповерочный интервал от 4-х до 16-ти лет;
• компактность, современный внешний вид.

Конечно, первое, что подкупает обычных потребителей — это небольшой размер и способность вписаться в современный интерьер. Еще несомненное достоинство — это возможность подобрать для себя счетчик с тем количеством тарифов, которое нужно именно вам.

Но, самое главное, что подкупает — это невозможность кражи электроэнергии. Именно поэтому многие управляющие компании производят замену счетчиков в обязательном порядке.

Конечно, электронный счетчик тоже имеет своих противников по следующим причинам:

• чувствительны к качеству электроэнергии, при его отсутствии — происходит неправильное отражение потребленной энергии;
• выше цена, если сравнить с индукционными;
• небольшой, в сравнении с индукционными, срок эксплуатации.

Проанализировав все достоинства и недостатки, потребитель должен решить, нужно ли ему покупать электронный прибор учета. При анализе становится очевидным тот факт, что недостатков у электронного счетчика все же меньше, а достоинства — веские.

С этим читают
