Инструкция по монтажу мягкой кровли

Проверка конструкции на наличие ошибок

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

• Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
• Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
• Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
• Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
• Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции

Монтаж ендовы гибкой черепицы

1. Сначала нужно положить подкладочный ковер с заходом на соседний скат.

2. По оси ендовы кладут ендовый ковер. Фиксируют к основе по краю гвоздями через 10-20 сантиметров.

3. Если длина ендовы больше 10 метров, фрагменты ковра кладут с нахлестом 15 сантиметров и замазывают битумной мастикой.

4. Подрезают и укладывают черепицу. Край ендового ковра должен выступать из-под черепичного покрытия на 20 сантиметров. При подрезке под материал нужно подкладывать фанеру, чтобы не повредить ендовый ковер.

5. Черепицу кладут на битумную мастику, гвозди в ендову близко к оси не бьют.

Обратите внимание

В зависимости от производителя черепицы узел монтажа ендовы может отличаться. Как по использованию материалов, так и по укладки черепицы.

Для разных моделей рекомендованы различные способы укладки: «косичка», «подрез», «двойное плетение» и др.

Этапы устройства обрешетки для мягкой крыши ↑

Для изготовления обрешеточного настила используют следующие материалы:

• специальную кровельную фанеру,
• обрезную доску, желательно из хвойных пород,
• гвозди для крепежа.

Монтажные работы начинают с устройства первого, рабочего слоя основания, деревянные бруски которого крепят к несущей конструкции, стропилам, снизу вверх. От того, насколько ровным и гладким получится этот слой, зависит состояние самой гибкой черепицы в дальнейшем. Она не должна претерпевать трение и перегибы.

На торцах основания лобовые доски максимально закругляют, чтобы обеспечить плавный, без каких-либо изгибов и переломов, переход  кровельного материала. То есть практически монтаж основания начинают с возведения каркаса, который должен иметь  повышенную прочность и надежность.

Затем приступают к устройству  следующего  сплошного слоя, финишного – укладке кровельной фанеры. Предварительно ее необходимо пропитать специальным гидроизолирующим составом.

Возможно, этого будет недостаточно, чтобы обеспечить качественную  гидроизоляцию, поэтому рекомендуется поверх гидроизолированной фанеры уложить дополнительный слой гидроизоляции.

Для дополнительного гидроизоляционного слоя обычно используют битумную мастику. Следом, для усиления теплоизоляции крыши, на  основание можно уложить паронепроницаемую пленку.

Важно, чтобы все бруски обрешеточного настила были установлены в строго  горизонтальном положении. 2021 stylekrov.ru

2021 stylekrov.ru

Технологический процесс укладки подкладочного ковра

Оптимальная температура для настила этого материала должна находиться в пределах от +5 до +25 градусов. Кроме этого стоит помнить, что работа на высоте связана с некоторыми рисками, поэтому не лишним будет повторить технику безопасности при ведении кровельных работ.

Для создания сплошного основания лучше всего подходят два материала:

• Влагостойкая фанера
• Ориентированно стружечная плита

Если ваш выбор пал на фанеру, то ее толщина должна составлять минимум 10 миллиметров. Впрочем, это значение напрямую зависит от шага разряженных элементов на которые проводится крепеж фанерных листов.

Что касается плит ОСП, то здесь условия примерно такие же. Толщина материала должна составлять порядка 10 миллиметров при шаге нижележащих элементов до 70 сантиметров. Если это расстояние находится в промежутке от 70 до 120, то минимальную толщину поднимают до 18 миллиметров.

ВАЖНО: При создании сплошной обрешетки нельзя забывать про ходы для естественной вентиляции. Для этого листы крепятся с зазорами в 2-4 миллиметра.. При создании обрешетки очень важно учесть параметр влажности древесины

Если значение будет составлять более 20%, то с таким материалом работать запрещено. Дело в том, что после создания обрешетки, древесина начнет высыхать и искривляться, что деформирует не только стропильную систему, но и все вышележащие материалы

При создании обрешетки очень важно учесть параметр влажности древесины. Если значение будет составлять более 20%, то с таким материалом работать запрещено

Дело в том, что после создания обрешетки, древесина начнет высыхать и искривляться, что деформирует не только стропильную систему, но и все вышележащие материалы.

Монтаж подкладочного ковра под мягкую черепицу проводится по следующей технологии:

• Вся работа по укладке начинается с наиболее значимых мест: ендовах, карнизах и в аналогичных зонах.
• Рулонный материал раскатывается параллельно по отношению к карнизному свесу. В качестве крепежных элементов используются толевые гвозди или скобы строительного степлера. Шаг креплений составляет 200-250 миллиметров. Что касается устройства самоклеящихся продуктов, то укладывать их необходимо постепенно, раскатывая рулон сантиметр за сантиметром. Только в таком случае можно получить поверхность без пузырей и загибов.
• Любой подкладочный материал устраивается внахлест. Минимальное расстояние по вертикали будет составлять 5 сантиметров, а по горизонтали – 10.
• После того, как основная часть работы закончена переходят к промазке стыков. Данную работу проводят только в тех местах, где скопление влаги будет максимальным. В качестве гидроизоляционного материала используется холодная мастика.

Укладка подкладочного ковра под мягкую черепицу может проводиться одним рабочим, но если вы цените свое время, то можете пригласить напарника.

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Гибкая черепица

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Цены на различные виды и производителей гибких черепиц

Гибкая черепица

Немного об особенностях мягких материалов

Если кто думает, что мягкая кровля – новый материал на строительном рынке, то мы спешим напомнить, что «прародителем» гибких покрытий стал обыкновенный рубероид. Рассмотрим три основных разновидности гибкой кровли:

I. Битумные рулонные материалы

Рулоны битумных покрытий – это усовершенствованный рубероид. Они крепятся методом наплавления на подготовленную поверхность крыши. Более новый вид рулонных кровель – полимерные мембраны. Эти покрытия приклеиваются на крышу полностью либо частично (в местах стыковки).

Рулонные материалы выгодно использовать для больших промышленных строений, так как они отличаются быстротой монтажа и относительно небольшой стоимостью. Уклон крыши для рулонов – 3-9 градусов.

II. Битумная черепица

В отличие от битумных рулонов, черепица имеет более совершенные характеристики и выпускается в гонтах (полосы, плитки). Свободная сторона плиток оформлена в форме черепицы, чтобы создавать визуальный эффект керамического покрытия.

Главное преимущество гонт – их можно укладывать на поверхности с любым уклоном, что особо важно для кровли частных домов. Клеятся плиты, начиная снизу, верхними краями

Дополнительно гонты закрепляются саморезами. Когда солнце нагревает поверхность битумной черепицы, пластины сплавляются, образуя сплошную герметичную поверхность.

III. Кровельная мастика

Это жидкий вид кровли. Материал поставляется либо сразу в жидком виде, либо требует разогрева до определенных температур. Мастики заливаются на армирующую сетку и доводятся до застывания, образуя монолитную поверхность. Такой тип кровли имеет отличные характеристики, но подходит только для плоских крыш, поэтому о нем подробно говорить мы сегодня не будем.

Состав кровельного пирога

Современная крыша — это многослойная конструкция из материалов различного назначения.

Холодная кровля имеет такое строение:

• мягкая черепица;
• подкладочный ковер из полимерных материалов;
• основание для укладки черепицы;
• обрешетка из обрезной доски;
• стропила.

Мягкая черепица – верхний слой кровельного пирога. Выпускается в виде отдельных полос (гонтов) с фигурной нарезкой. В основе материала: стеклоткань, стеклохолст или картон, пропитанный битумом с различными полимерными добавками. Это придает материалу эластичность на морозе и снижает текучесть на жаре.

Нижняя часть самоклеящаяся, покрыта защитной пленкой. Верхняя – цветная гранулированная посыпка.

Правильно уложенная мягкая черепица образует герметичное покрытие, которое устойчиво к атмосферным осадкам, обладает низкой теплопроводностью и защищает от шума.

Подкладочный ковер — компенсирует неровности основания и служит дополнительным гидроизоляционным слоем для защиты основания от влаги при повреждении верхнего покрытия.

Состоит из стеклохолста или других полимерных волокон, которые пропитывают битумно-полимерной смесью и посыпают мелким песком с двух сторон, чтобы материал не склеивался при транспортировке и хранении.

Основание для укладки мягкой черепицы должно быть ровным и прочным. Для этого используют плиты ОСБ-3 или влагостойкую фанеру. Толщину выбирают в зависимости от шага стропил и снеговой нагрузки в регионе, в котором ведется строительство.

Обрешетка — выполняется из обрезной доски, толщиной 25 — 30 мм. Крепится непосредственно к стропилам или контробрешетке, служит основанием для укладки плит ОСБ-3 или фанеры.

Стропила являются основной несущей частью кровли. Их изготавливают из бруса или доски хвойных пород. Размер зависит от расчетных нагрузок и от типа крыши.

Подготовительные работы

Мягкая черепица монтируется иначе, нежели металлочерепица, для нее не подходит обрешетка из бруса, поскольку материал не имеет четкой фиксации. Если внизу кладется доска, рекомендуется приобретать ее в зимний период, а применять в теплый сезон. Тогда уровень влажности будет полностью оптимальным. Самые лучшие варианты досок – с шириной примерно 100 мм, причем все элементы должны иметь приблизительно одинаковую величину. Подкровельный ковер рядом с коньками должен иметь длину 250 мм, а по сторонам ендовы это расстояние составляет 0,5 м.

Согласно схеме требуется оборудовать вентилирующую систему; если она работает недостаточно эффективно, стропила будут быстро разрушаться конденсатом, льдом и гнилью. Обязательно требуется оборудовать продухи и выходы для воздуха под карнизом. Зазор от черепицы до основания кровли тоже играет свою роль в проветривании внутренних частей кровли. Этот прием решает также проблему выхода наружу водяных паров. Рулонные материалы фиксируются с помощью холодных и горячих мастик.

Если используют битум, его обязательно дополняют наполнителями пылевидной (известью, гипсом или золой) либо волокнистой структуры. Самыми лучшими мастиками среди профессионалов считаются те, которые содержат полимеры. Приготовление холодных составов из подручных компонентов не составляет труда. Берут две рабочие емкости, одна из которых наполняется битумом, а другая – соляром и наполнителем (в пропорции 2:2: 1).

Резервуары нагревают до 180 градусов; высушив битум, нужно смешивать приготовленные вещества

Получение горячей мастики достигается несколько иначе: битум прогревают до 200 градусов и постепенно, с осторожностью, прибавляют к нему наполнитель. В процессе перемешивания вещества не должны охлаждаться более чем до 160 градусов

Чтобы оценить качество полученного состава, следует охладить его до 60 градусов, а затем нанести на скат с углом 45 градусов. Приличная мастика не должна сама стекать с поверхности, а когда она застынет, формируется ровная поверхность без единой трещины.

Основание конструкции делается из дерева, которое пропитывают смесью солярки с битумом. Затем поверхность мажут мастикой, и лишь после этого можно настилать пергамин и рубероид. Шаг обрешетки под крышей из ондулина, наклон которой превышает 12 градусов, должен быть небольшим; точная его величина определяется для каждого конкретного подстилающего материала. Парогидроизоляционная пленка под мягкой кровлей выполняется из полиэтилена и полипропилена, ее армируют сеткой либо тканью. Микроскопическая перфорация позволяет защитить покрытие от влаги, а если ее нет, пленка будет пропускать пар.

Как сделать хребет на кровле из мягкой черепицы

1. На хребте вальмы рядовую черепицу подрезают, чтобы в покрытии между скатами оставался просвет полсантиметра.

2. Отбивают шнурком по обоим скатам две полосы под хребет.

3. Хребет выполняют коньковой черепицей. Монтаж – с нижней точки гребня вальмы наверх. Кладут черепицу длинной стороной поперек сгиба.

4. Крепят четырьмя гвоздями по углам. Вышележащий кусок должен перекрывать крепление предыдущего.

Ошибки в монтаж узлов

1. Отсутствие ендового ковра приводит к протечкам, т.к. это самое открытое для осадков место.
2. При монтаже ендовы точки крепления делаются только по краям. Располагать их близко к оси нельзя.
3. Неправильное взаимное расположение элементов на примыканиях приводит к их разгерметизации.
4. На всех покатых узлах стыкующиеся элементы располагаются с нахлестом верхнего на нижний (по линии тока воды).
5. На коньке нахлесты делают по направлению ветра.
6. Толщина слоя мастики должна соответствовать рекомендациям производителя (примерно от 0,7 до 1,1 миллиметра). Более толстый слой приводит к избыточному растворению битума и, как следствие, к непрочности покрытия и подтекам.

Стоимость монтажа узлов кровли гибкой черепицы

Укладка самой черепицы и монтаж ее узлов стоит около 350 рублей за метр квадратный (не считая обрешетки и подготовки основы). Сделать узлы кровли из мягкой черепицы лучше доверить профессионалам. Поскольку это самые уязвимые места кровли, ошибки в монтаже практически всегда приводят к порче внешнего вида и нарушении герметичности.

Мы занимаемся кровлями 15 лет, а производственный стаж наших мастеров еще больше. Выполним монтаж самой кровли и/или ее узлов быстро и с отличным качеством.

К вашим услугам:

• прозрачная смета, никаких дополнительных затрат;
• вежливые русскоязычные исполнители;
• гарантия на два года.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Основные рекомендации

После того, как было принято решение завершать пирог крыши дома с применением мягкой черепицы, требуется задуматься об ее укладке своими руками. Монтаж не сложен, но технология имеет некоторые особенности. Можно привести следующие рекомендации по выполнению работ:

Материал после покупки хранят в закрытом помещении. Листы укладывают в горизонтальном положении в поддоны, высота которых принимается не более 16 рядов. Подкладочный ковер, который применяется для грунтовки и выравнивания поверхности под черепицу для хранения ставят в вертикальное положение.

Для создания благоприятных температурных условий в подкровельном пространстве потребуется выполнить теплоизоляцию. Подбор типа утеплителя осуществляется в зависимости от предпочтений и финансовых возможностей владельца дома. Чаще всего осуществляется монтаж минеральной ваты

Технология укладки данного материала предполагает наличие надежной гидроизоляции и пароизоляции
Кроме этого для удаления паров жидкости с поверхности утеплителя между ним и кровельным покрытием предусматривают вентилируемый воздушный зазор, ширина которого в среднем назначается 5 см.

При покупке кровельного материала важно обращать внимание на партию товара. Крыша будет смотреться лучше, если применять материалы, изготовленные в одно время в одном месте
В этом случае можно гарантировать точное совпадение по цвету и физическим характеристикам

Монтаж мягкой черепицы не проводится при отрицательных температурах

Это вызвано тем, что материал на холоде становится хрупким и его легко можно повредить при закреплении в пирог.

Для укладки материала своими руками минимальный угол ската должен составлять 15 градусов. Монтаж при меньшем не гарантирует гидроизоляцию, поскольку жидкость по поверхности движется достаточно медленно и легко может затечь в небольшие зазоры. При этом стоит учитывать правило, что для битума уклон кровли не может быть слишком большим и помнить, что чем больше наклонена крыша, тем больше материала потребуется на пирог.

Монтаж мягкой черепицы своими руками проводится без применения горелки. Этот материал не относится к классу наплавляемых. Для дополнительного закрепления (при сильных ветровых нагрузках) используют специальные клеевые растворы.
Отклеивать прозрачную защитную пленку с внутренней поверхности нужно непосредственно перед укладкой на пирог.

При выполнении работ своими руками важно помнить, что не разрешается ходить по кровле без специальных приспособлений в солнечную теплую погоду. Это вызвано тем, что материал слегка расплавляется под действием солнечных лучей, и человек, выполняющий монтаж, может оставить на поверхности следы от обуви, которые не устранить без замены части покрытия

В качестве основания под черепицу используют сплошной материал. Пирог может включать сплошную обрешетку или разреженную с последующей укладкой на нее влагостойкой фанеры. Монтаж непосредственно на утеплитель запрещен.

Если соблюсти эти рекомендации, то кровля с облицовкой гибкой черепицей будет радовать своего владельца долгие годы.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ!
Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО!
Древесные материалы должны иметь влажность не более 20%.

Разновидности подкладочных ковров

Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.

Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.

Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:

Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.

Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.

Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.

Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.

При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера

Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.

Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.

Цены на строительный степлер

строительный степлер
При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!

Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года

Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит

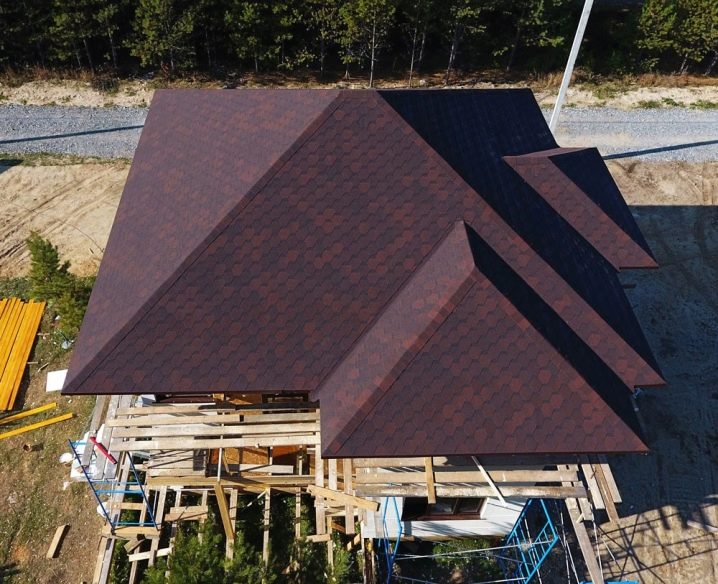

Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.
