Принцип работы самовсасывающего вихревого насоса
Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.
После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.
На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.
Особенности конструкции и принцип действия
Насос состоит из следующих деталей и узлов:
- Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
- Вал, опирающийся на подшипники.
- Рабочее колесо, на поверхности которого размещены лопатки.
- Корпус с направляющими поток профилями.
- Уплотнения на валу.
- Входной патрубок, находящийся на оси изделия.
- Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.
Вспомогательные узлы:
- Входные и выходные шланги или трубопроводы.
- Запорный клапан, не дающий жидкости течь в обратном направлении.
- Фильтр.
- Манометр для измерения давления жидкой среды.
- Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
- Краны и вентили для управления напором.
Принцип действия центробежного насоса несложен:
- При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
- Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
- Давление выталкивает жидкую среду в выходной патрубок
- Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.
Принцип работы центробежного насоса
В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.
Разновидности
В продаже встречаются самые различные варианты исполнения поршневых насосов. Классификация проводится по следующим признакам:
- Количеству поршней, которые создают давление в системе.
- Количеству циклов нагнетания и всасывания за один ход.
В продаже встречается поршневой насос двойного действия, а также вариант исполнения с одним и тремя, несколькими поршнями. Как ранее было отмечено, за счет увеличения количества подвижных элементов исключается вероятность пульсирующего движения потока. Что касается количества циклов, то выделяют модели одностороннего и двустороннего действия, а также дифференциальные модели.
Классификация может проводится также по следующим критериям:
- Мощности.
- Пропускной способности или производительности.
- Размерам конструкции.
- Особенностям компоновки.
Производством поршневых насосов занимаются самые различные компании. Качество может зависеть от типа применяемых материалов, популярности бренда и предназначения конкретной модели.
Производители и популярные модели
На рынке насосного оборудования представлено не так много разновидностей повысительных насосов, имеющих англоязычное название Pump Booster (РВ), чаще всего потребитель обращает внимание на приведенные ниже бренды. Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):
Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):
- Рабочее давление: 6 атм.;
- Номинальный объем подачи: 0,9 м3/ч или 15 л/мин, 0,25 л/с;
- Включение: при скорости потока 1,5 л/м или давлении на входе 0,2 бар;
- Температура рабочего тела: от +2 до +60 °С;
- Уровень шума: до 35 дБ;
- Установочные размеры: 160 мм;
- Максимальная мощность: 120 Вт;
- Вес: 2, 5 кг.
- Гарантийный срок: 3 года при возможности эксплуатации не менее 10 лет.
Wilo PB-201EA – популярная у рядового потребителя сухороторная модель немецкого бренда, выполненная в чугунном корпусе с катафорезным покрытием традиционного для Wilo зеленого цвета. Wilo PB имеет полимерное рабочее колесо, вал из нержавейки и бронзовые патрубки для подсоединения к трубам, основные рабочие характеристики агрегата:
- Максимальная производительность: 3,9 м3/ч;
- Максимальный выходной напор: 15 м;
- Температура рабочего тела: до +80 °С;
- Максимальная мощность: 340 Вт;
- Уровень шума: до 41 дБ;
- Защита: от сухого хода, для охлаждения двигателя используется вентилятор;
- Масса: 7,5 кг;
- Срок службы: до 10 лет с гарантией 1 год.
Модели бустерных помп с мокрым ротором
Jemix W15GR-15 A – бюджетная модель вихревого типа российско-китайского производства в чугунном корпусе с латунной гидравлической частью, внутри которой вращается полимерное рабочее колесо. Датчик протока установлен на выходном патрубке и обозначен стрелкой, при необходимости его можно снять. Jemix W15GR предназначен для работы в системах горячего и холодного водоснабжения, может устанавливаться как в горизонтальном, так и вертикальном положении, прибор имеет следующие параметры:
- Напор: максимум 15 м;
- Производительность: 1,5 м3/ч;
- Автозапуск: при расходе 0,09 м3/ч;
- Энергопотребление: максимум 120 Вт;
- Температура рабочего тела: до +110 °С;
- Защита: от перегрева;
- Диаметр подсоединительных патрубков: 3/4 дюйма;
- Масса: 3,5 кг;
- Гарантия: один год с даты продажи, средний срок службы 3 года.
Агрегаты с сухим ротором
Aquario AC 159-160A – агрегат с мокрым ротором только для холодной воды, выпускаемый в России по итальянской технологии всемирно известного бренда Aquario. Его отличительная особенность – 100% медная обмотка на статоре, материалы вала и подшипников скольжения – техническая керамика, рабочее колесо выполнено из высокопрочного и износостойкого технополимера. Aquario AC 159-160A обладает следующими техническими характеристиками:
- Повышаемый напор: на 9 м;
- Производительность: 1,75 м3/ч (26 л/мин);
- Энергопотребление: 120 Вт;
- Температура прокачиваемой жидкости: от +2 до +60 °С;
- Параметры включения реле протока: автозапуск при 0,2 бар и расходе не менее 2 л/мин;
- Предельно допустимый размер твердых частиц в жидкости: до 0,1 мм;
- Установка: горизонтально-вертикальная.
Belamos BRS15/90 – бюджетный насос для повышения давления воды с мокрым ротором китайского производства отечественного бренда, сильно похожий по внешнему виду на Grundfos. Корпус выполнен из чугуна, вал из керамики, рабочее колесо – термостойкий полипропилен. Belamos BRS15/90 имеет следующие технические параметры:
- Напор: максимум 9 м;
- Производительность: 23 л/мин;
- Максимальная мощность: 105 Вт;
- Установочные параметры: длина 180 мм, патрубки соединения диаметром 3/4 дюйма.
- Вес: 2,8 кг.
Прайс-лист популярных брендов
Принцип работы
В конструктивную схему центробежного насоса входит рабочее колесо с изогнутыми лопатками, установленное на подшипниках качения или скольжения. Корпус имеет спиральную конфигурацию, предусмотрен подводящий патрубок и фланец напорной магистрали. Перед пуском в полость корпуса заливается порция жидкости, обеспечивающая дальнейшее функционирование помпы.
При вращении рабочего колеса жидкость, находящаяся в картере насоса, отбрасывается центробежным ускорением к периферии кожуха. За счет возникающей разницы давлений часть жидкости уходит в напорную магистраль. Из-за снижения объема жидкости в корпусе происходит падение давления, что способствует затягиванию воды из емкости или скважины во всасывающий канал. От частоты вращения ротора зависит производительность помпы и давление воды в напорной магистрали.

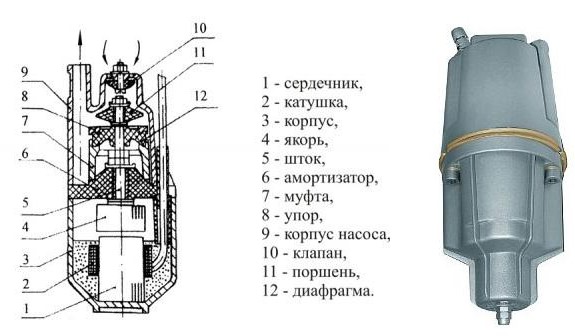

Устройство глубинного насоса для скважины – особенности конструкции агрегата
Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.
Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.
В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.
Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.
Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.
Особенности сухих насосов
«Сухие» насосы применяются в отопительных системах длительной протяженности и характеризуются отсутствием контакта носителя тепла с ротором. Главным преимуществом использования таких агрегатов принято считать высокий КПД (порядка 80%).
Но хватает и недостатков: это необходимость отдельного звукоизолированного помещения, где будет работать устройство, по причине высокого уровня шума, а также важность контроля пылевых и взвешенных частиц в воздухе и носителях тепла. При выборе насоса сухого типа следует учесть, что они бывают 3 видов:
При выборе насоса сухого типа следует учесть, что они бывают 3 видов:
- блочные;
- консольные (отличаются горизонтальным положением двигателя);
- вертикальные (патрубки расположены в одной оси, а двигатель – вертикально).
Принцип работы водяного насоса
Главной составляющей водяного насоса, осуществляющую основную работу, является ротор или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), диаметр которой равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекание жидкости в щели, а свободное место было лишь в дисковых желобах.
Роторы бывают нескольких типов:
-
-
- Открытого (открытые лопасти, расположенные на одном диске);
- Закрытого;
- Штампованного;
- Клепанного;
- Литого.
-
Ротор открытого типа отличается от закрытого размещением лопастей на одном диске и не имеют покрывающий. Открытый тип роторов используют для перекачки очень густых жидкостей и суспензий при низком давлении, т.к. такие лопасти легко чистить. Ротор закрытого типа, сделанного одной монолитной деталью, чаще устанавливают в простых насосах. Штампованные роторы устанавливают в больших и мощных насосах.
Как правильно выбрать насос
Основная характеристика, по которой следует осуществлять выбор насоса центробежного типа – это его мощность.
А на его производительность могут повлиять такие факторы:
- потребляемая мощность;
- размеры рабочих колёс;
- возможный напор жидкости;
- уровень воды, который допустимый для забора воды.
Формула расчета производительности насоса
W=l1*(π*d1-b*n)*c1= l2*(π*d2-b*n)*c2
Составляющими данной формулы являются такие параметры:
W – производительность агрегата (м3/с);
l1,2 – размер ширины рабочего колеса;
d1 – диаметральное сечение забирающего патрубка;
d2 – диаметр рабочего колеса;
b – размеры лопасти крыльчатки;
n – количество лопастей;
π – число Пи.
Напор воды можно рассчитать по следующей методике:
N=(h2-h1)/(p*g)+Ng+sp
Приведём расшифровку величин, используемых в расчётах:
N – высота напорного столба (м);
h2 – оказываемое давление в приёмнике при приеме воды;
h1 – степень давление в емкости забора воды;
p – показатель плотности воды;
g – ускорение свободного падения;
Ng – степень желаемой высоты подъёма воды;
sp – суммарное значение потерь напора воды.
Вычисление необходимой мощности для потребления вычисляют с применением следующей формулы:
Формула расчета мощности
M = p*g*s*N
M – потребляемая мощность
p – плотность воды;
g – ускорение свободного падения;
s – планируемый объём потребляемой воды;
N – высота напорного столба.
Виды винтового насосного оборудования
Так как винтовые приборы задействованы во многих сферах применения, они отличаются между собой особенностями конструкции. По своему устройству агрегаты делятся на такие типы:
Шнековые насосы – эти агрегаты предназначены для перекачивания больших объемов агрессивных химических и абразивных веществ. Шнековый прибор эффективно работает, как в вертикальном, так и в горизонтальном положении. Нередко такое оборудование используется для воды из скважин и глубоких колодцев. Шнековые агрегаты обладают простой конструкцией и сравнительно невысокой стоимостью;
Штанговые насосы – такого рода устройства используются для высоковязких сред в предприятиях по добыче и переработки нефти. В конструкцию штангового насоса входит устьевой сальник, вращательная колонна и поверхностный привод. Агрегаты этого типа отличаются высокой производительностью и достаточно высокой стоимостью;
Вакуумные насосы – эти агрегаты оборудуются двумя винтовыми роторами, вращающимися в противоположные стороны. Благодаря такой конструкции вакуумного насоса, жидкость сначала попадает в область между винтовыми камерами и цилиндром, а затем попадает в отверстие для выхлопных газов.
Насос винтовой для вязких жидкостей показывает высокую производительность, однако эффективность работы устройства во многом зависит от правильности его использования. В связи с этим прежде, чем покупать прибор для бытовых или промышленных целей, нужно убедиться в его соответствии с выбранной областью применения.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.
https://youtube.com/watch?v=Rn-qkLkFS3s
Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
---|---|---|---|---|---|---|---|
Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.
Строение вихревого насоса
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.
Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
---|---|---|---|---|---|---|
LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
Сфера применения
Благодаря своей некоторой универсальности в вопросе характеристик перекачиваемой жидкости, центробежные насосы нашли огромный список вариантов применения. Они используются в нефтегазовой промышленности, устанавливаются в бытовых сетях водоснабжения, работают на автозаправочных станциях.
Без центробежных насосов, компактных и надежных, не может обойтись ни один самолет для борьбы с огнем, набирающий воду в открытых водоемах. Установки такого класса используют пожарные городские службы. Перечислить все сферы применения устройств с центробежным нагнетателем попросту нереально.
Основные характеристики центробежных насосов
Чтобы правильно выбрать насос для подачи воды в частный дом из скважины или решения другой задачи, нужно рассматривать не только цифры, приведенные в документации к устройству. Однако для общего ознакомления с параметрами, которые полезны для правильной постановки задачи, разумно привести характеристики устройств для перекачки жидкости.
- Производительность или подача. Данная цифра характеризует количество жидкости, которое насос выбрасывает из выходного патрубка в случае, когда двигатель развивает номинальную мощность.
- Напор — разница в давлениях между входным и выходным патрубком.
- Напорно-расходная характеристика центробежного насоса — данный график показывает зависимость между напором и производительностью установки, позволяет эмпирически проанализировать достаточность подачи на отдельных этажах.
- Высота всасывания показывает, с какой глубины насос способен забирать воду.
- Номинальное давление — показатель, при котором насос в сети водоснабжения может работать в постоянном режиме.
Существует целый ряд параметров, которые полезны для профессионального анализа и проектирования сети водоснабжения, к примеру, частного дома. На практике часто применяются упрощенные методики. Примерная схема выбора насоса выглядит так.
- Делается среднестатистический расчет потребления. Для этого анализируются существующие устройства отбора воды, производится суммирование их показателей. В двух и более этажных домах определяется общая цифра потребления, а также выделяются объемы воды, необходимые для обеспечения комфорта каждого этажа.
- Определяется характер зоны отбора воды. Для скважины учитывается глубина, анализируется место установки насоса (высота от поверхности земли).
- Фиксируются высотные параметры сети водоснабжения. Это делается для двух и более этажных домов.
По этим параметрам уже с достаточной точностью можно выбрать подходящий насос. Характер места забора скажет, какой показатель высоты всасывания должен быть у устройства. По этажности (высоте подъема жидкости) делается расчет и выбор модели по характеристике напора.
Самая важная часть анализа — напорно-расходная характеристика, она покажет, способен ли насос обеспечить поставку воды в объемах комфортного пользования на этажи выше первого. Порядок действий при этом следующий:
- для этажа высчитывается падение напора (метраж подъема);
- на графике находится точка, соответствующая сниженному показателю;
- определяется объем подачи по графику.
Если полученная цифра больше нужного объема для конкретного этажа — насос справится с поставленной задачей. Иначе нужно более производительное или мощное устройство.
Но и при тщательном учете всех особенностей точки отбора воды и сети распределения бывают ошибки. Их причина — отсутствие учета гидравлического сопротивления трубопроводной структуры, зависимостей показателей отбора и давления, анализа соответствующих характеристики насосов. Но это уровень проектирования, недоступный среднестатистическим пользователям.
Совет! Чтобы создать некий технологический буфер, рекомендуется выбирать насос с запасом в 20% по ключевым характеристикам, прежде всего, напору.
Сферы применения
Жидкостный насос может применяться для решения самых различных задач. Создаваемая конструкция характеризуется высокой универсальностью. Однако, наличие подвижного элемента и применение уплотнительных колец при создании поршня определяет отсутствие возможности использования поршневого насоса для перекачивания большого объема жидкостей.
Рассматривая область применения отметим нижеприведенные моменты:
- Применяемые материалы при изготовлении могут выдерживать воздействие различных химических веществ. Именно поэтому поршневые насосы применяются для работы с различными видами топлива, взрывоопасными смесями и химически агрессивными средами.
- В продаже встречается довольно большое количество моделей, которые можно использовать для работы в домашних условиях.
- В пищевой промышленности конструкция также применяется крайне часто. Это связано с деликатным воздействием на перекачиваемую среду.
Поршневой насос в нефтедобывающей промышленности
При изготовлении конструкции могут применяться самые различные материалы, которые и определяют область применения.
Как работает циркуляционный насос
Частные дома, в которых живут наши родители, строились своими руками, что заметно по неграмотным планировкам помещения, не всегда ровным окнам и дверям, заваленным стенам. Отопление каждый монтировал как понимал, принцип был один: должен быть выдержан уклон, чтобы вода могла непрестанно циркулировать по системе.
Работа циркуляционного насоса переносит нас в новую эру систем отопления. Его присутствие в системе делает ее намного экономней. Диаметр трубы может быть значительно меньше, что существенно сокращает объем теплоносителя. Жидкость передвигается по системе отопления с определенной скоростью, что позволяет равномерно отапливать помещения, поддерживать в них наиболее комфортную температуру, да и нагревается оно, в случае необходимости, довольно быстро. Автоматический режим работы циркуляционного насоса дает возможность аппарату моментально реагировать на различные изменения в системе, изменяя настройки прибора и делая работу отопительного оборудования более экономной. Отопление дома, имеющего несколько этажей немыслимо без такого насоса, а непрерывная циркуляция теплоносителя, помимо всех указанных преимуществ, еще и предохраняет отопительный котел от эрозии.
Распространенные поломки центробежных насосов и методы их устранения.
Центробежный насос — достаточно простое оборудование. Часть неисправностей потребует вмешательства специалистов, которые проведут необходимый ремонт. Но определенный список нештатных режимов работы или неполадок можно устранить самостоятельно.
- При уменьшении напора следует проверить входной патрубок. Если на нем установлены фильтры грубой очистки — провести профилактику. Не лишним будет удаление налета на стенках трубопровода входящего контура.
- Снижение напора устраняется на насосах, оснащенных регулятором оборотов двигателя. По контрольному манометру определяется давление жидкости на выходе, если оно не соответствует номинальному — увеличивается частота вращения привода.
- Повышенный шум, биение вала, вибрация прямо показывает на необходимость замены сальников или обслуживание подшипников. Также это может свидетельствовать о разбалтывании соединений на корпусе. Перед затяжкой следует обязательно отключить устройство и дать двигателю остыть.
- Появление протечек, поток жидкости из кранов под большим давлением свидетельствует о превышении насосом потребностей системы. Снижение подачи производится установкой регулировочной арматуры на входе или гидроаккумулятора с датчиком на выходе.
- Прекращение подачи воды чаще всего связано с попаданием воздуха в систему. Это может свидетельствовать как об отсутствии жидкости на входе, так и превышении номинальной высоты кавитации. В этом случае требуется тщательно проверить состояние источника воды.
- Избыточное выделение тепла — сигнал о том, что пора провести профилактику. Осмотреть подшипники, проверить затяжку сальников, заменить смазку, очистить контактные и клеммные элементы.
Однако никто не застрахован от неожиданностей. Поэтому разумно проводить периодические осмотры оборудования и профилактику.
Чем отличаются вихревые и центробежные конструкции?
Центробежный агрегат по габаритам более массивен, чем самовсасывающий вихревой водяной насос, отличающийся компактными размерами
Зато центробежные насосы издают мало шума, что важно при эксплуатации в быту. Вихревые модели реализуются по меньшей цене, что также немаловажно для потребителя
При этом напор воды, создаваемый вихревыми помпами, до семи раз может превосходить возможности центробежных моделей.
При выборе самовсасывающего насоса не стоит руководствоваться лишь ценами, так как дешевое оборудование может не обеспечить нормальную работу водоснабжающих систем. Отталкиваться желательно от назначения насоса и его технических характеристик. При грамотном выборе модели насоса и соблюдении рекомендаций производителя по способу ее эксплуатации можно рассчитывать на длительное функционирование приобретенного оборудования.
Как правильно выбрать центробежный насос
Чтобы правильно выбрать устройство, начинать лучше не с обзоров и рейтингов и уж тем более не с пафосных рассказов продавцов консультантов. Они знают все о своих агрегатах, но ничего — о ваших потребностях. Эти потребности следует определить, измерить или оценить и зафиксировать, лучше всего — записать. Итак:
- Назначение приобретаемого агрегата
- Полив садового участка.
- Откачка воды из подвала.
- Подача воды из скважины.
- Что-либо еще.
- Место установки — поверхностное или погружное. Этот параметр часто определяется уже в процессе консультации и покупки.
- Высота от места установки до зеркала воды для определения всасывающего усилия.
- Высота от места установки до самой высокой точки водоразбора и расстояние по горизонтали от скважины (колодца, емкости) до места установки для определения напора.
- Потребность (в кубометрах в час и в кубометрах в день) для подбора системы достаточной производительности и ресурса.
- Стабильность электропитания в месте установки для определения необходимости в приобретении стабилизатора напряжения. Многие системы автоматики стабильно работают только в определенном диапазоне напряжения.
- Допустимое энергопотребление для определения мощности двигателя.
- Бюджет, минимальный и максимальный.
И вот с этой бумажкой можно смело атаковать продавца-консультанта. Теперь, вместо того, чтобы продать вам самую дорогую систему, он будет вовлечен в процесс осмысленного выбора оптимального варианта.
