Все о лазерных нивелирах

Особенности лазерного уровня

Лазерный уровень — оптическое электромеханическое устройство, которое проецирует линии, плоскости или точки, расположенные строго горизонтально, вертикально или под установленным углом.

Совсем недавно главными контролирующими инструментами строителя были следующие:

• Простейший ватерпас.
• Водяной уровень.
• Отвес.
• Угольник и т. д.

А вот покупка пузырькового уровня хорошего качества считалась большой удачей. Сейчас ситуация изменилась, и на помощь строителям приходит лазерное оборудование, которое позволяет с высокой точностью провести разметку, осуществить контроль в процессе работ. Такой инструмент становится не только привилегией профессиональных строителей, но и домашних мастеров.

Принцип действия и преимущества

Использование лазерных приборов имеет массу преимуществ:

• Измерить и провести разметку можно с высокой точностью, что практически недостижимо при использовании традиционных устройств.
• Нивелиры быстро подготавливаются к работе, способны установить нужные точки и линии или проекции плоскостей одновременно на большой участок ремонта или строительства.
• Особой квалификации работника не требуется, освоить прибор можно очень быстро.
• Во многих случаях можно обойтись без помощников и выполнить работу собственными силами.
• Разметка занимает гораздо меньше времени.

Основные элементы структуры нивелира

Модели отличаются друг от друга широким разнообразием. Все они состоят из нескольких собранных воедино и взаимосвязанных механизмов и систем. К ним относят:

• Источник светового излучения и электропитания.
• Установочный механизм.
• Устройство самовыравнивания.
• Оптическую систему.
• Средство дистанционного управления.
• Корпус, защищающий прибор от механических повреждений, пыли, влаги.

Источником светового излучения выступают мощные светодиоды, которые способны создавать монохромный поток повышенной плотности установленной длины световой волны. Они не дают очень большой теплоотдачи, не потребляют огромного количества электроэнергии и не боятся случайных повреждений. В основном используется 2 типа:

1. Длина волны 635 нм. Излучаемый цвет — красный с желтоватым оттенком.
2. Длина волны 532 нм, цвет — зеленый. Данная частота ближе к восприятию излучения человеческим глазом, линии видны лучше. Конструкция такого уровня сложнее и дороже.

Оптическая система нужна для фокусировки луча, придания необходимой конфигурации и направления. Это совокупность линз и призм. Она бывает неподвижной, стационарной, с вращающейся головкой. От качества оптики зависят точность лазерного уровня, видимость точек и линий.

Простейшие лазерные уровни — это те же пузырьковые уровни со встроенной оптической системой с излучателем. Этот прибор устанавливается на штативе и, вращая регулировочные винты, добивается точной горизонтали. Уже потом приступают к работе.

Лазерные устройства с системой самовыравнивания более удобны. Они также устанавливаются на поверхность. Только высокой точности при установке не потребуется. При отклонении от горизонтали определенной величины специальный механизм самостоятельно внесет нужные поправки и оптический блок займет нужное положение.

Стабилизационная система отслеживает правильность положения, и в случае необходимости компенсировать отклонения. Если сдвиг большой и превышает возможности устройства по саморегулировке, то будет подан сигнал о требуемом вмешательстве. Множество современных уровней уже выпускают с системой саморегулирования.

Электропитание лазерного уровня обеспечивается от обычных батареек (у простых моделей) или от никель-металл-гидридных (никель-кадмиевых) аккумуляторов, обеспечивающих работу устройства на протяжении длительного времени (до 10 часов и более). В этом случае в комплект должен входить адаптер для подзарядки.

Множество моделей для профессионалов комплектуют пультами дистанционного управления. Данная функция удобна при выполнении работы в одиночку и на большой площади.

Современные устройства комплектуют в корпус, защищающий от внешнего воздействия, и дополняют резиновыми накладками.

Настройка лазерного нивелира

Если прибор уже установлен согласно инструкции, то не стоит сразу же начинать работу – необходимо немного подождать. Перед началом работы следует проверить нивелир на точность. Для первого этапа проверки (точности лазерного наклона плоскости) нужно поместить прибор на расстоянии 5 м от стены.

Если расстояние между ними меньше 6 мм, то прибор настроен правильно.

Второй этап – это проверка точности вертикального угла. Необходимо на ту же поверхность закрепить отвес со шнуром длиной 2,5 м. После этого нужно на него направить луч нивелира. Если отклонение лазерного луча составит меньше 3 мм, то можно считать, что прибор настроен правильно.

Каждый такой прибор, как правило, имеет свой собственный перечень функций. Основным из последних является установка двух потоков: горизонтального и вертикального. Иногда их можно включать одновременно.

Дополнительные принадлежности

Для проведения измерений с помощью оптических нивелиров используются дополнительные принадлежности:

Штативы необходимы для установки и жесткого крепления конструкции прибора, приведение его в рабочее положение и собственно выполнение измерений. Нивелирные штативы бывают деревянные, фиберглассовые, алюминиевые и обычно они легкие по весу и с меньшими головками крепления.

Рейки могут быть различной длины, изготовлены из разного материала с разграфленной шкалой на их поверхностях. В обозначения нивелирных реек, например РН-3-3000СП, входят:

• сокращенное наименование (РН – рейка нивелирная);
• первая цифра (3), означающая точность измерений в мм;
• второе число (3000) означает длину в мм;
• СП – сокращение означающее: складную конструкцию и прямое изображение.

Существуют различные виды реек:

• деревянные складные двухсторонние;
• алюминиевые выдвижные, с накладным круглым уровнем ;
• инварные, повышенной точности.

Длина реек колеблется в пределах от одного до пяти метров. Деления на них бывают миллиметровые с одной стороны и сантиметровые Е-образные с другой или с обеих сторон сантиметровыми одновременно, но с чередованием цвета (красная, черная). Они могут быть штриховыми и с инварной проволокой для цифровых нивелиров. Вся градуировка на рейках, нанесенная краской, перед вводом ее в эксплуатацию должна быть исследована и соответствовать требованиям предельных отклонений метрового отрезка и длин делений шкал.

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Марка прибора	Точность, мм	Дальность действия, м	Количество лучей	Уголсамовыравнивания	Цвет луча	Цена, руб
Condtrol QB	0,5	10	2	4o	красный	2 290
Bosch GLL 2–10Professional	0,3	10	2	5o	красный	5 719
Bosch PLL 360 Set	0,4	20	2	4o	красный	9 828
Bosch PLL 360	0,4	20	2	4o	красный	9 600
ADA instrumentsTOPLINER 3×360	0,2	20	3	4,5o	красный	14 390
Bosch GCL 2–15Professional + RM 1	0,3	15	2	4o	красный	7 520
ADA instrumentsCUBE Professional	0,2	20	2	3o	красный	3 590
ADA instrumentsCUBE MINI BasicEdition	0,2	20	2	3o	красный	2 490
ADA instrumentsCUBE 360 Basic Edition	0,3	20	2	4o	красный	6 240
Bosch GLL 3–80Professional	0,2	15	3	4o	красный	21 630
ADA instruments2D Basic Level	0,3	20	2	3o	красный	4 990

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Устройство и виды нивелиров

Чтобы понять, для чего нужен нивелир в строительстве или в условиях ремонта, стоит рассмотреть подробнее его устройство. Нивелиры бывают нескольких видов: лазерные, цифровые, оптические, гидростатические. Главная составная часть оптико-механического нивелирующего прибора – труба со специальной линзовой системой. Она вращается в горизонтальной плоскости и имеет возможность зрительно увеличивать объекты в двадцать и более раз. С помощью маховика осуществляется регулировка прибора по резкости изображения. Это происходит после прохождения светового луча через линзы. Также в конструкцию этого прибора входят:

• коллиматор;
• зеркальце круглого уровня;
• штатив (держатель конструкции);
• юстировочные винты круглого уровня;
• горизонтальный лимб (используется для построения и замера углов);
• круглый уровень;
• микрометренные винты;
• трегер (специальная подставка для основного нивелировочного узла – оптической трубы);
• винты подъёмные и уровень пузырьковый (помогают точно калибровать прибор при использовании).

Дополнительно к нивелиру в комплекте обычно прилагается рейка с нанесёнными на неё отметками. Именно её держит вертикально на определённом расстоянии помощник геодезиста.

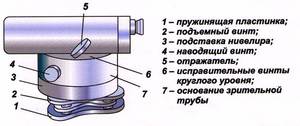

Конструкционные особенности оптического нивелираИсточник blogspot.com

Наиболее простым и бюджетным видом оптического нивелира остаётся устройство с одним или несколькими цилиндрическими уровнями. Автоматические нивелиры выполняют измерения более точно, но удобнее для применения на щебне и других неустойчивых поверхностях.

Принцип работы нивелира лазерного типа основан на действии лазер-луча. Обычное позиционное устройство этого вида используется в основном в закрытых помещениях для осуществления ремонтных работ. Причина: луч плохо виден на улице, особенно при ярком солнце. Если необходимо применить лазерное нивелировочное приспособление на стройке при дневном свете, используют прибор с зелёным, а не красным лучом или специальное ротационное приспособление, которое осуществляет постоянное вращение верхней части (угол работы составляет 360, а количество вращений – около шестисот оборотов в минуту), образуя более видимую лазерную горизонтальную отметку (линию).

Одна из разновидностей лазерных нивелиров – проекционные приборы, работающие путём обозначения видимой плоскости посредством призмы. Такие нивелир-устройства могут быть линейными, точечными, комбинированными. Проекционные нивелиры хорошо работают на дальности около ста метров. Ротационные устройства могут охватывать ещё большее пространство.

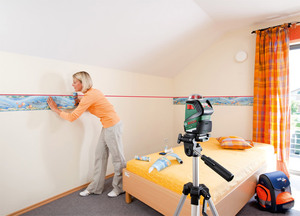

Лазерный прибор для нивелированияИсточник bosch-tools.com.ua

Ещё один современный тип нивелира – цифровой. Это оптико-механическое или лазерное устройство, которое выводит получаемые данные в готовом виде на специальный эквалайзер. Для этого такой нивелир оснащён памятью, процессором и позволяет осуществлять замеры без привлечения напарника.

Самым первым нивелиром является гидростатическое устройство. Оно представляет собой две ёмкости с жидкостью, соединённые между собой гибким шлангом. Такое простое приспособление работает благодаря физическому закону сообщающихся сосудов.

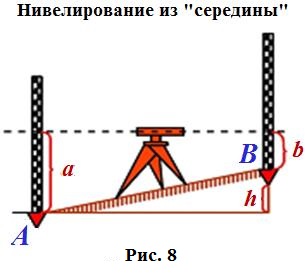

Способы геометрического нивелирования вперед и из середины.

_______

Техническое нивелирование производится в основном при изысканиях и строительстве инженерных сооружений

_______
Существует два способа геометрического нивелирования.

_______
Формула вычисления превышения при движении «вперед»:

.

_______
Формула вычисления превышения при движении «из середины»:

.

_______
Наиболее целесообразно производить нивелирование способом «из середины», так как в этом случае повышается производительность нивелирования вследствие увеличения расстояния между рейками, кроме того исключается ряд ошибок, присущих методу нивелирования.

Устройство

По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.

Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.

Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.

На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.

Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.

Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.

Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов

Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов

Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

• точность измерения ±0,3 мм/м и выше;
• дальность с работы с приёмником 40-60 м;
• проецирование горизонтальных, вертикальных плоскостей, прямых углов;
• средний угол развёртки;
• работа от аккумулятора;
• умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

• точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
• работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
• высокий класс защиты от пыли и влаги;
• устройство дистанционного управления;
• лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

• уровня при трубе;
• уровня круглого;
• горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Применение геодезических умений при строительстве

Во время работ по вынесению планов в натуру следует знать, какова разница между высотами нескольких точках на участках поверхности и отметкой, выступающей в роли условного уровня. Нахождение разности высот называется геометрическим нивелированием и выполняется с помощью нивелира и специальных реек.

Ось нивелира имеет горизонтальное положение, из точки условного уровня имеются разницы высот показаний в зависимости от отметок на рейках. В процессе работы каждая точка располагается в ста метрах от точки размещения нивелира, уровень ее нужно мерить как минимум три раза, следует при этом принимать среднее арифметическое значение. Планы земельных участков строят на основе таких данных. Так, нивелир нужен с целью выяснения разницы высот в точках измерений.

Рейки и их описание

Под нивелирной рейкой понимается специальная планка, которая в точках для измерений высот устанавливается вертикально. Ее можно делать из дерева или металла (алюминия).

Такая рейка имеет длину около 3−4 метров, и чтобы ее удобно было транспортировать, можно складывать пополам посредством специального узла. Современные варианты подразумевают раздвижную телескопическую конструкцию.

На сторонах стандартной рейки часто имеется градуировка:

• с лицевой стороны разметка делается в метрической системе измерения;
• с обратной стороны — в дюймовой соответственно.

Перед началом работ рейку ставят на нижней металлической скобе в центр измерительной точки посредством специальной отметки.

С целью удобства для удержания инструментов на точке присутствуют специальные ручки. Если рейки качественные и сделаны на основе специального сплава железа и никеля, то на них есть пузырьковые уровни, чтобы можно было контролировать вертикальное размещение рейки.

Если работы находятся на начальном этапе исследований застройки, то нужно выполнить комплексное моделирование объекта в будущем во взаимодействии с окружающим ландшафтом и архитектурой.

Точки измерения фотографируют с переносом значений реальных масштабов как данные для разных компьютерных программ, благодаря чему объект можно смоделировать во взаимодействии с окружающим экстерьером.

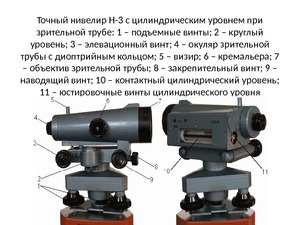

Устройство нивелира оптического типа

Данный прибор включает в себя четыре ключевых элемента:

• зрительную трубу оптического типа. Принцип ее работы предусматривает свободное движение в горизонтальной плоскости. Ключевой функцией такой трубы является то, что она наводит систему на объект съемки;
• уровень цилиндрический. Такая деталь — это очень чувствительное устройство, оно нужно для того, чтобы точно определить ориентированность нивелира относительно отвеса. Определить точность размещения горизонтальной оси можно по нахождению пузырька уровня в т. н. «нуль-пункте»;
• трегер — это подстава для оптической трубы с тремя винтами, с помощью которых регулируется высота;
• элевационный винт — он нужен для однозначного ориентирования. Чтобы определить параметр, нужно привести в горизонтальное положение визирную линию устройства.

А еще в конструкции оптических нивелиров последнего поколения часто предусмотрен встроенный компенсатор. Он нужен для поддержки нивелира в строго горизонтальном положении. Это исключает погрешности, которые могут быть спровоцированы даже незначительным наклоном устройства, а геодезическая съемка будет более точной.

Выбирать тот или иной тип устройства нужно в зависимости от точности измерений и уровня проводимых работ.

Как выбрать лазерный уровень

При выборе прибора, нужно обращать внимание на следующие характеристики

Дальность действия

Бюджетные лазерные уровни могут проецировать луч не дальше 10 м. Этого достаточно только для небольших помещений, при условии, что в них среднее или слабое освещение. В противном случае придется подносить прибор вплотную к каждой поверхности. Лучше выбирать модели с дальностью до 50 м. Это позволит использовать приборы при более ярком освещении или, наоборот, в дождливую погоду. Дальность профессиональных уровней и нивелиров может доходить до 600 м.

Полезно! Стоит прочитать инструкцию к прибору и уточнить, способен ли он обеспечить заявленную дальность проекции без приемника. Некоторые модели могут выдавать максимальные значение только при использовании дополнительных приборов, которые не идут в комплекте.

Тип лазера

По цвету стоит отдавать предпочтение приборам с зелеными лучами, так как они намного лучше воспринимаются человеческим глазом. Кроме этого он лучше заметен при разных погодных условиях. В бюджетных моделях обычно используются красные лазеры.

Также нужно удостовериться, что в описании уровня есть информация о классе лазера. Как правило, современные приборы относятся ко 2 классу. Они не способны нанести серьезные повреждения сетчатке глаза, но могут вызвать неприятные ощущения. Если используются более мощные нивелиры с высокой дальностью, то они могут относиться к 3 классу. Если такой луч попадет в глаза, то это может привести к серьезной травме зрительного органа. Если класс лазера и вовсе не указан, то лучше отказаться от такой покупки или использовать прибор с защитой для глаз.

Полезно! Если нет возможности купить более дорогой уровень, то можно приобрести специальные очки, которые усиливают видимость луча и одновременно с этим защищают глаза от случайного попадания лазера.

Тип питания

Предпочтение стоит отдавать аккумуляторным моделям, причем на одном заряде уровень должен работать не менее 8-10 часов. Приборы на батарейках стоят дешевле, но в конечном счете придется постоянно тратиться на такое питание. Если количество часов работы небольшое, то стоит уточнить, нет ли у модели функции отключения «неиспользуемых» лучей. В этом случае энергия будет расходоваться более экономично.

Остальные опции

Также нужно уточнить:

• Наличие системы самовыравнивания. Благодаря такому модулю можно скорректировать луч в пределах 3-5 градусов. Это принципиально, когда требуется геометрическая точность. Если уровень не может выровнять подаваемый луч, то он издает звуковой сигнал.
• Рабочую температуру. Более простые лазерные уровни способны работать при температурном диапазоне от -10 до +40. Если же планируется работать в более холодную погоду, то нужно выбирать соответствующую модель.

• Точность. Отклонение считается в мм на каждый метр удаления уровня. Соответственно в бюджетных моделях дальностью до 10 м отклонение может составлять 0,5-10 мм/м. Если нивелир относится к категории полупрофессиональных и работает на большом расстоянии, то максимальное отклонение не должно превышать 0,5 мм/м.
• Наличие пылевлагозащиты. Если в прибор попадет пыль или влага, это скажется на качестве проекции. Для работы в на запыленных промышленных объектах или при использовании прибора во время дождя стоит отдавать предпочтение профессиональным нивелирам класса не ниже IP

Покупать лучше изделия от проверенных и зарекомендовавших себя производителей строительных инструментов.

Как выбрать?

Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.

Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.

Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна

Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом

Обратите внимание на следующие критерии при выборе дорогого оборудования. Наличие дополнительных лучей

Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно

Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.

Использование

Чтобы узнать, как пользоваться нивелиром оптическим, стоит освоить следующую инструкцию:

• Установить штатив от нивелировочного прибора на нужную высоту, воспользовавшись тремя ножками его штатива.
• Прижать подножки установки для жёсткой и прочной фиксации штатива.
• Установить прибор на треногу, зафиксировав специальным винтом.
• Развернув устройство так, чтобы два винты для регулировки (подъёмные) были перед глазами, по бокам измерительного прибора, начать вращать их до тех пор, пока пузырёк не окажется на осевой отметке.

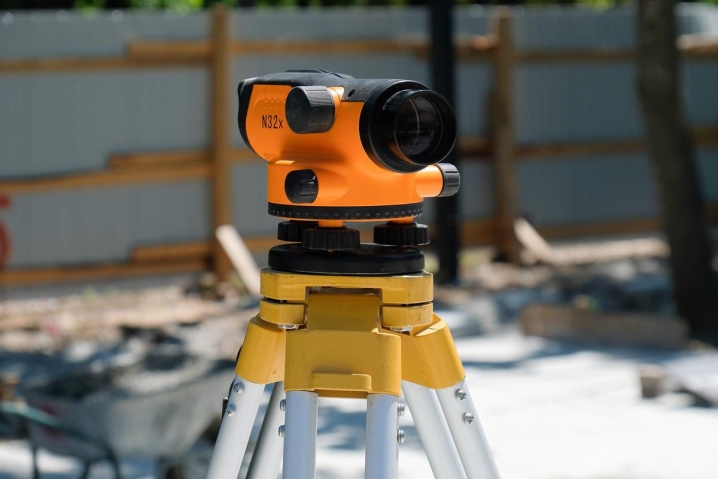

Установка и регулировка устройстваИсточник gis2000.ru

• Прокручивая винт, который находится в передней части устройства, перемещать пузырёк по вертикальной оси.
• Повернуть измеритель на 1800, проследив, чтобы контрольный пузырёк остался на месте (при смещении нужно отрегулировать его положение с помощью шестигранного ключа и двух винтов).
• Установить специальную рейку с делениями (это должен делать второй человек) на некотором расстоянии от объектива вертикально (на первую из измеряемых точек), используя для контроля уровень пузырьковый, который встроен в эту рейку.
• Посмотреть в объектив нивелировочного устройства и навестись на рейку, используя коллиматор, находящийся в верхней части приспособления.
• Когда деления на рейке станут отчётливо видны через оптическую трубу, нужно заметить и запомнить, где находится тонкая горизонтальная полосочка, то есть в каком именно месте рейки она накладывается на получаемом изображении.
• Также провести измерения для второй определяемой точки, перенеся рейку в иное, заранее намеченное место, зафиксировать в блокноте полученные числовые значения.
• Сравнить всю зафиксированную на бумаге информацию, чтобы определить, какова разница в высоте расположения измеренных точек. На этом работа с нивелиром будет закончена.

Расчёты данных после замера нивелиромИсточник ppt-online.org

Чтобы сделать замеры с помощью лазерного нивелира в комнате или другом помещении, нужно поставить прибор на горизонтальную нешаткую поверхность либо на специальный штатив, проследив за тем, чтобы перед лазером не было преград

Важно помнить, что устройство необходимо ставить на расстояние, которое не превышает описанное в прилагающейся инструкции. После включения оно покажет направленный лазерный луч

На плоскости стены появится линия, на которой можно поставить отметку карандашом.

Цифровое нивелировочное устройство ещё проще применять. Для начала работы нивелиром следует установить его в нужном месте и навести на предварительно зафиксированную штрих-кодовую линейку. После этого на корпусе устройства нажимают кнопку. При этом на экране отображаются все нужные данные. Полученная информация записывается в память прибора, после чего она может быть перенесена в компьютер.

Во время работы или перевозки, переноски устройства следует помнить, что необходимо избегать любых повреждений. После окончания работы с нивелирующим прибором желательно протирать линзы специальной фланелевой тряпкой. Чаще всего она прилагается в комплекте устройства.

Подробнее о работе нивелира – в этом видео:

Коротко о главном

Нивелир – это прибор для замера уровня точек в пространстве. Применяется для строительных и ремонтных работ.

Различают три основных вида нивелировочных устройств – гидростатическое, лазерное и оптическое.

Тип нивелира выбирают в зависимости от необходимой точности предстоящих измерений, места их проведения.

Для работы лазерного нивелира нужно питание от розетки или аккумулятора, а для оптического – только специальная рейка с нанесёнными на неё делениями. Цифровое устройство способно самостоятельно проводить настройку или замер уровней.

При установке, настройке устройства, а также во время проведения измерений с его помощью следует придерживаться техники безопасности, правил работы и транспортировки прибора.

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

• высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
• точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
• технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

• Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности. Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
• Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
• Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов. Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
• Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
• Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
• Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

• радиолокаторы;
• барометры;
• эхолокаторы;
• стереоскопы и т. д.

Однако все эти методы почти не используются для бытовых нужд.
