Клапан обратный подъемный фланцевый: назначение и конструкция

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

• Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
• При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Рекомендации по выбору воздушного клапана

Теоретически во всех необходимых местах можно ставить автоматический клапан для выпуска воздуха. Но на практике сфера применения автоматов ограничена по многим соображениям. Например, устройство крана Маевского проще и не имеет движущихся частей, поэтому он надежнее. Ручной кран представляет собой цилиндрический корпус из водопроводной латуни с наружной резьбой. Внутри корпуса проделано сквозное отверстие, проход в котором перекрывает винт с коническим окончанием.

От основного отверстия, расположенного по центру, отходит круглый калиброванный канал. При выкручивании винта между этими двумя каналами появляется сообщение, благодаря чему воздух покидает систему. Во время эксплуатации винт полностью закручен, а чтобы сбросить газы из системы, достаточно открутить его на пару оборотов отверткой или даже рукой.

В свою очередь, автоматический воздушный клапан – это полый цилиндр, внутри которого находится пластмассовый поплавок. Рабочее положение устройства – вертикальное, внутренняя камера заполнена теплоносителем, поступающим через нижнее отверстие под воздействием давления в системе. Поплавок механически прикреплен к игольчатому выпускному клапану посредством рычага. Газы, поступающие из трубопроводов, постепенно вытесняют воду из камеры и поплавок начинает опускаться. Как только жидкость будет полностью вытеснена, рычаг откроет клапан и весь воздух быстро покинет камеру. Последняя тут же снова наполнится теплоносителем.

Внутренние движущиеся части автоматического воздухосбрасывателя постепенно покрываются накипью, а рабочие отверстия заиливаются. Вследствие этого механизм заедает, а газы выходят медленно, через узел с иглой начинает протекать вода. Такой воздуховыпускной клапан проще заменить, чем отремонтировать. Отсюда вывод: автовоздушники ставятся только в тех местах, где без них никак не обойтись. Они подбираются для:

• группы безопасности котла, где температура теплоносителя наиболее высокая;
• высших точек вертикальных стояков, куда поднимаются все газы;
• распределительного коллектора теплых полов, где скапливается воздух из всех греющих контуров;
• петель П-образных компенсаторов из полимерных труб, повернутых кверху.

При выборе устройства следует обратить внимание на 2 параметра: максимальная рабочая температура и давление. Если речь идет о схеме обогрева частного дома высотой до 2 этажей, то в принципе подойдет любой автоматический клапан для спуска воздуха. Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар

Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар.

В коттеджах повышенной этажности циркуляционные насосы могут развивать более высокое давление, так что при подборе нужно ориентироваться на их показатели. Что касается температуры, то в сетях частных жилищ она редко превышает 95 ºС.

Совет. Специалисты – практики рекомендуют приобретать автовоздушники с выхлопным патрубком, направленным вверх. По отзывам аппарат с боковым выходом начинает протекать гораздо чаще. Кроме того, при установке необходимо строго соблюдать вертикальное положение корпуса.

Ручные воздухоотводчики систем отопления (краны Маевского) наиболее часто принимаются для монтажа на радиаторы. Более того, многие производители секционных и панельных приборов комплектуют свои изделия кранами для удаления газов. При этом воздушники бывают 3 видов по способу откручивания винта:

• традиционные, со шлицами под отвертку;
• со штоком в виде четырехгранника или другой формы под специальный ключ;
• с рукояткой для ручного откручивания без всякого инструмента.

Совет. Третий тип изделий не стоит приобретать для дома, где живут дети дошкольного возраста. Случайное открывание ими крана может привести к серьезным ожогам от горячего теплоносителя.

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

• Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

• Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

• Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

Дадим несколько советов:

1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Схема монтажа самотечных систем отопления

Поскольку циркуляция воды в системе отопления происходит без участия насоса, для беспрепятственного течения жидкости по магистралям, они должны иметь диаметр больше, чем в схеме, где циркуляция воды обеспечивается принудительно. Самотечная система функционирует за счет снижения сопротивления, которое приходится преодолевать воде: чем дальше труба от котла, тем она шире.

Водяное отопление с естественной циркуляцией может иметь верхнюю или нижнюю разводку. Когда разводка проектируется двухтрубной, нагретая вода поступает непосредственно в каждую батарею, а не проходит их поочередно, как в однотрубной схеме.

Верхняя разводка, при которой теплоноситель сначала поднимается под потолок, а уже оттуда спускается к батареям, наилучшим образом подходит, чтобы осуществить монтаж такой конструкции. Если же разводка планируется нижняя. то сооружается разгонный контур: перепад высот, при котором вода от котла сначала идет наверх, где в верхней точке трубопровода попадает в расширительный бачок, а потом уже опускается к радиаторам отопления .

Чем выше располагается нагревательный прибор, тем выше давление внутри трубопровода. Поэтому батареи верхних этажей часто прогреваются лучше, чем те, что на нижних. Соответственно, если делать отопление с естественной циркуляцией двухтрубным, батареи, размещенные на одном уровне с котлом или ниже, прогреваются недостаточно.

Чтобы избежать такой ситуации, котельную основательно заглубляют, обеспечивая достаточно высокое давление для прохода теплоносителя по трубам с требуемой скоростью. Котел помещают в подвальном помещении, приблизительно на 3 метра ниже центра самого нижнего отопительного элемента. Трубы с горячей водой, наоборот, поднимают максимально вверх, располагая в высшей точке конструкции расширительный бачок, а затем вода от подающей трубы спускается к радиаторам.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен

Выбирая подходящую модель, следует на это обращать внимание в первую очередь

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности

Изделие для погружного насоса

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

• внутренний, обозначается Ду – диаметр условного прохода;
• наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

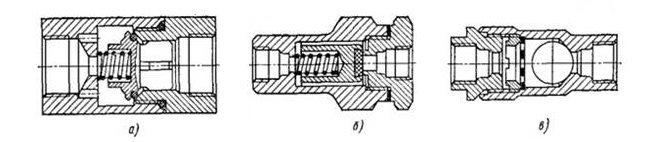

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
