Плуг для трактора: устройство и принцип работы

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Как сделать своими руками

Для создания устройства вам понадобится подготовленное рабочее место. Заранее принесите туда следующие инструменты и детали:

• вальцы;
• инструмент для разрезания металлических листов;
• трубка (желательно с квадратным сечением и достаточно толстым слоем металла);
• сварочный аппарат;
• лемех;
• винты, гайки;
• 5 мм лист легированной стали (данный вид материала гораздо лучше выдерживает нагрузку, поэтому рекомендуется использовать именно его);
• 3-мм металлический лист.

Стоит сказать, что приступать к самостоятельному изготовлению плуга стоит тем людям, которые имеют определённые навыки работы с металлом, так как это достаточно непростое дело, требующее опыта.

Вам потребуется самостоятельно по собственным или найденным в интернете чертежам вырезать лемех, отвалы, клинья и другие детали. Стоит предупредить, что, в первую очередь, необходимо придерживаться техники безопасности, чтобы работа была не только продуктивной, но и безвредной!

Роторный

Для начала рассмотрим, как изготовить роторную модель плуга, которая является самым простым вариантом устройства для работы с землёй. Такой агрегат превосходно подойдёт для небольших участков, так как его продуктивность не слишком высока. Так же можно использовать и плуг для мотоблока Крот. Зато с его сборкой справятся даже новички.

Для этого необходимо:

• для начала изготовьте отвал цилиндрической формы (при выборе данного варианта режущей кромки плуга). Делайте это строго по чертежам из легированного металла. Именно поэтому чертёж так важен, ведь он позволяет уверенно выполнять кропотливую и тяжёлую работу с металлом;
• далее нам потребуется установить лемех. Для этого следует ввести клинья в металлический лист 3-мм под углом в 45 градусов;
• потом вам потребуется состыковать лемех с боковым щитком. Следите, чтобы лезвие лемеха было ниже щитка примерно на 1 см;
• после этого необходимо присоеденить к лемеху отвал;
• далее к металлической трубе, которая служит основой для плуга, следует приварить с одной стороны рабочую часть с лемехом, а с другой крепление к мотоблоку.
• после того, как у вас получился плуг, с нижней части можно приварить ось с колёсами, либо присоединить движущиеся части каким-либо другим способом.

https://youtube.com/watch?v=4OLkSpsd9oc

Оборотный

Рассмотрим наиболее функциональную модель плуга, которую вы сможете сделать своими руками. Поворотный плуг станет отличным помощником при вспахивании земли, благодаря достаточно большой площади обработки.

Кроме того, вам не понадобится терять время после каждого прохода, достаточно просто развернуть устройство и идти в обратную сторону, а плуг будет работать по назначению. Ведь борозды также развернуться по направлению движения. То есть, продуктивность повысится в 2 раза.

Итак, базовые действия вы выполняете аналогично с роторным устройством, однако, на этот раз режущие края должны быть ниже полоза на 2 см.

Будьте внимательны и проследите, чтобы края лемеха и отвала совпадали, эти детали должны быть присоединены друг к другу максимально плотно, чтобы не было просветов.

После этого элементы привариваются друг к другу, что даёт плугу отменную прочность и надёжность.

Как переделать готовый плуг?

Уже готовый плуг при необходимости всегда можно переделать. К примеру, простой конский вариант можно легко изменить на мотоблочный. Почти все конские плуги отличаются внушительным весом из-за наличия грузного отвала. Если подобный элемент установить на мотоблок без предварительной переделки, земля попросту не будет отбрасываться. Чтоб переделать конский плуг в мотоблочный, работы проводят в определенной последовательности.

• Сооружают отвал. Для него заранее подготавливают подробный чертеж. Опираясь на схему, вырезают из стальной заготовки отвал. Желательно для этого подготовить картонный шаблон.
• Придают стали требуемую форму.
• Снимают конный отвал и фиксируют на его место деталь, сделанную своими руками.
• Убирают ручки, которые находились на вертикально сориентированной оси.
• Вместо них фиксируют крепежи из металла. Через них плуг прикрепляют к мототехнике.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Как сделать плуг

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

ПлугИ.

Спасибо за предоставленые размеры ув.Harahondya,но по ходу построения детализации появляются ещё не ясности в размерах некоторых деталей,если можете заполните пробелы:диаметр колеса Д- мм,угол заточки ножа лемеха

vadi написал : о ходу построения детализации появляются ещё не ясности в размерах некоторых деталей

В какой программе выполняете построение? Если судить по фото то указанный угол не 25* а 15*. После построения поделитесь чертежами. С ПДФ что выкладывал ВОВ возьмите полевую доску. Вернее по подобию вставьте в Ваш вариант Зыкова. К ней и стойку крепить. Пятку можно поставить дальше, будет только устойчивее.

vadi написал : :диаметр колеса Д- мм

угол заточки ножа лемеха

Ю-405; И-250; Ь-365; Угол-16град; Ч-45; С-13; М-18.

Harahondya написал : Угол-25(правильно)

А в какой плоскости Вы его меряете?

Harahondya написал : непосредственно на изделии, согласно лучам,указанным на фото

Не могу понять, как такие искажения на фото могут получиться? Ведь размеры Ю-405 и Ь-365 на фото похоже без искажений » > , а»Угол-25(правильно)» если мерять на фото, получается градусов 15 . Может Вы меряли угол не на носике плуга (плоскость — носик, полевая доска, стойка) , а посередине лемеха?

Serg52 написал : Может плуг Зыкова и идеален,

Никто не говорит,что он идеален. Я его выложил в теме, т.к. среди выложенных ранее его небыло. А получилось обсуждение как в анекдоте про секс на Красной площади. В Вашем частном случае-идеален Ваш,с чем и поздравляю!

2Alvis Вы надолго пропали? Как продвигается работа над плугом?

Harahondya написал : Вы угол заточки лемеха учли?

Теперь проясняется, это примерно как с дисками для окучивания » > ? Но лемех снизу точится, ИМХО » > . Опять что-то не так.

Harahondya написал : Съемка есть съемка,фото есть фото. Почему меряете размеры на фотографии? Это не чертеж!

Разницу в пропорции и на фотографии можно увидеть, если есть от чего отталкиваться, например размеры Ю-405 и Ь-365. Можно посчитать и по указанным Вами размерами В-185мм, R-40мм, толщина отвала- около 5мм » > , » > . Получаем тангенс угла равен 45/185= 0.243. Угол примерно равен 14 град, что совпадает с углом замерянным по Вашей фотографии » > . Так, что не надо фотки ниже чертежей ставить, ИМХО .

Спасибо за замечания. Нашел угломер и перемерил. Выше выложенное: » > и » > редактировал. Приношу свои извинения.

Harahondya написал : Нашел угломер и перемерил

Теперь плуг Зыкова острее стал — значит МБ меньше тяги нужно будет, ИМХО . Но ночами лучше спать . Интересно, а указанных размеров достаточно будет, чтобы отвал по «винту» гнуть. Может ещё сечение нужно сделать (и не одно), а потом его форму сфоткать с привязкой к размерам (можно и сканером) и выложить. Может кто своими руками сделает, да и улучшит, например, пристроит регулировку ширины захвата?

Yura2704 написал : еперь плуг Зыкова острее стал — значит МБ меньше тяги нужно будет, ИМХО . Но ночами лучше спать . Интересно, а указанных размеров достаточно будет, чтобы отвал по «винту» гнуть. Может ещё сечение нужно сделать (и не одно), а потом его форму сфоткать с привязкой к размерам (можно и сканером) и выложить. Может кто своими руками сделает, да и улучшит, например, пристроит регулировку ширины захвата?

Можно. Не гарантирую высокую скорость исполнения из-за острого дефицита времени и моих, более чем скромных, навыков работы на компьютере. Продумайте алгоритм решения вопроса. В личку сбросьте свой номер телефона или аську. В таком режиме общения свои плюсы. Можете приехать ко мне (110 км) и самостоятельно проделать работу. Решение за Вами.

Установка плуга на мотоблок

Вне зависимости от конструкционных особенностей плуга, его размеров и формы, он прикрепляется к мотоблоку специальной сцепкой. Она бывает универсального или стационарного типа. Первый вариант оптимальный из-за больших возможностей по настройке устройства.

Тип сцепки не влияет на особенности монтирования конструкции на мототехнику.

Прицепить плуг к мотоблоку можно, следуя простой схеме:

1. Агрегат устанавливается на возвышение. Можно воспользоваться кирпичами или брёвнами;
2. Сцепка плуга прикладывается к фаркопу. Оба отверстия на устройствах должны полностью совпадать;
3. Сцепление на фаркопе нужно зафиксировать болтом.

Не стоит с силой зажимать болт при креплении навесного оборудования. Слишком жёсткое соединение негативно скажется на качестве вспахивания почвы. При создании сопротивления во время эксплуатации плуга его будет немного кидать по сторонам. Во избежание этого, необходимо оставлять горизонтальный зазор приблизительно в 50.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 – Ст10 с толщиной 3 мм.

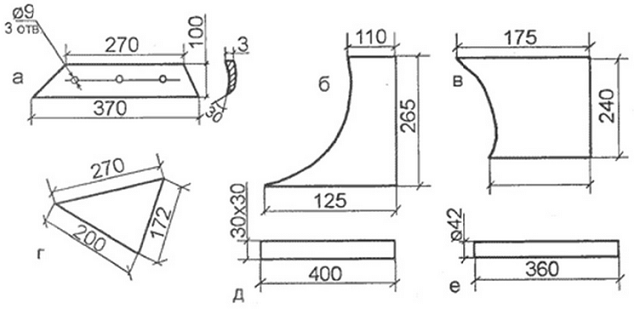

Чертеж деталей плуга для мотоблока

а – лемех из легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– винт с потайной головкой М8;

– уголок 30х30х90 мм;

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Как отрегулировать плуг для пахоты

1. Регулировку плуга для пахоты следует начать с его рабочих частей. Главным рабочим элементом плуга является лемех, при вспашке более половины нагрузки приходится на него. Лемех должен быть обязательно наточен соответствующим образом. В противном случае расход горючего возрастет на 20%, производительность снижается почти на 20%, а глубина обработки может снизится более чем на треть.

2. На лезвиях лемехов должны быть наставки с режущей кромкой до 1 мм, угол заточки 25 — 400. Эти наставки должны быть из твёрдых сплавов, и одного размера. Отклонения не должны превышать: по длине лезвия 15 мм, длине спинки 10 мм, и ширине 5 мм. Проследите, что все головки болтов были утоплены до 1 мм или находились заподлицо. На стыке лемеха и отвала не должно быть зазора превышающего миллиметр, а сам отвал не должен выступать более двух миллиметров.

3

Важно нахождение лемеха и отвала на одной линии со стороны поля. Допустимое выступление лемеха — не более полсантиметра

Недопустимо выступание стойки корпуса за полевой обрез отвала и лемеха. Допустимые зазоры составляют: между стойкой и лемехом 3 мм, а между стойкой и отвалом 6 мм.

4. Необходимо проверить на плуге полевые доски, они должны быть ровными. Задняя часть их должна находиться с обрезом лемеха в одной плоскости. Допустимое отклонение — не более полсантиметра.

5.Лезвие лемеха надо установить параллельно установочной площадке. Возвышение задней части допустимо не более сантиметра. Установка погнутых грядилей и/или перекос рамы не допускаются. Иначе правильное общее расположение корпуса плуга нарушается. Правильность установки лемехов можно проверить так: натянуть шнур по пяткам и носкам заднего и переднего корпусов. Допустимое отклонение пяток и носков должно не превышать плюс-минус от натянутого шнура.

Правила эксплуатации

Качественно вспаханная земля влияет на уровень урожайности посеянных семян. На сельхоз предприятиях и в частных владениях использование оборотных плугов на мотоблоках и тракторах приводит к положительным показателям обработки почвы. Различие пахотных элементов зависит от типа используемого агрегата. Разнится их масса, размер, количество отвалов. При работе необходимо убедиться в правильной настройке и фиксации сцепки.

• Запрещено вставать лицом и бокам используемой техники, засовывать руки при работающих частях механизма.
• Нельзя применять обычные плуга при вспахивании каменистых земель. Это приведет к быстрой поломке инструмента и возможным механическим травмам.
• Все замены рабочих деталей и частей производятся только при выключенной технике.
• Скорость вспахивания земли не должна превышать 10 км/ч на тракторах и не более 6 км/ч на мотоблоках.
• Нужно своевременно производить ремонт и смазку рабочих частей.
• На крепёжном элементе отсутствуют следы коррозии металла и трещины.
• Запрещено использование массивных неподходящих по размерам плугов с мотоблоками. Неправильно подобранная техника приведет к невозможности вспахивания участка, поломке мотоблока и инструмента.
