Все про расширительный бак для отопления: зачем он нужен, как работает и как его подобрать?
Содержание:
Устройство резервуара
Если система отопления не включает в себя дополнительное устройство, в которое может перейти лишний объем жидкости, то она может выйти из строя. Роль запасной емкости как раз и выполняет мембранный бак, который необходим для бесперебойной работы .
Пока котел не был изолирован, потребность в энергии для воды была снижена. Еще одна извилистая проблема. Если использование типичных гликолей может быть отравлено, если котёл не работает. С пермаганату калия, второй, чтобы искать казко «съеденный», может быть, духи с водой?
Познакомьтесь с коллегами в пищевой промышленности. Как всегда, большую часть времени выполняются самые простые работы. Дни уже сошли с нами. И крыша мокрая — вы не хотите спускаться. Проехать несколько метров до трапа на чердаке Белиза. Возможно, это не стоит того, но увеличит сопротивление солнечному свету. Кроме того, он отлично герметизирован от грязи.
Мембрана
В корпусе резервуара имеется эластичная мембрана, которая разделяет его внутреннюю камеру на две части. Одна часть содержит теплоноситель, а вторая заполнена воздухом. Вместо него может использоваться азот.
В зависимости от модели, в комплектацию устройства может входить сменная или несменная мембрана. В первом случае теплоноситель размещается в эластичной полости и не контактирует с металлическими внутренними поверхностями.
К сожалению, вы не смогли сделать снимок — он умирает, но вам еще нужно подняться, чтобы затянуть трубы. Пока в системе нет жидкости — ее не следует использовать — существует опасность хорошо охлажденных коллекторов. Однако это не должно быть точкой отсчета, если вы хотите настроить такую систему.
Интернет полна хорошей информации. Но один из моих самых тревожных сайтов. Работа медленно продвигается вперед. Остается заполнить систему и изолировать трубы на чердаке. После длительного поиска была обнаружена компания по производству пропиленгликоля в Литве. Тот, кто хочет этого, найдет больше информации.
Монтаж (или снятие) мембраны выполняется через фланец, для крепления которого использованы болты. Такие манипуляции выполняют, когда производят текущий ремонт оборудования.
Если прибор имеет несменную мембрану, то он снабжен внутренней полостью из двух секций. Демонтаж в таком случае не предусмотрен.
Этиленгликоль никоим образом не должен использоваться. Все еще требуется управление утечкой системы. Другая причина заключается в том, что маршрут к коллектору достаточно длинный. Правильный кандидат — это гиперфоретическая реле. Обе дешевы и имеют две позиции мин. Давление и максимальное давление. Оба значения можно отрегулировать. Если тепло поднимается, расширительный бак разрушается или гликоль течет в водопровод. Если давление падает, это означает траншеи.
Последнее слово или перевязанная рука. Система с циркуляционным насосом, которая накопилась так много и простаивает почти месяц. Хотя насос был роскошным — даже с контролем мощности. Итак, новый насос построен. Проверяемая герметичность системы. Украшен на крыше — установлена вентиляционная камера. Результат первого дня — работал около трех часов — с 14-градусным котлом у нас 24 градуса. Как и через три часа, очень хорошие результаты. Даже учитывая, что трубопровод все еще не изолирован повсюду.
Для защиты системы от превышения давления мембранные баки оснащаются предохранительными клапанами.
Популярные производители баков
1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации.
Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.
2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.
Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.
3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.
Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.
Как выбрать для дома
При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.
Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.
Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.
Краткая инструкция по установке своими руками
- Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
- Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
- Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
- В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
- Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
- После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
- Затем монтируется редуктор давления, он должен быть установлен после счетчика.
- Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
- Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.
Цены по Москве
Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.
Марка | Стоимость, рубли | |||||||||||
Объем, л | 8 | 12 | 18 | 24 | 35 | 50 | 80 | 100 | 150 | 200 | 300 | 500 |
Wester | 790 | 860 | 900 | 1 000 | 1 650 | 1 900 | 2 500 | 3 500 | 5 200 | 9 500 | 11 500 | 18 100 |
Объем, л | 8 | 12 | 18 | 25 | 33 | 60 | 80 | 100 | 140 | 200 | 300 | 500 |
Reflex | 1 520 | 1 600 | 1 980 | 2 300 | 3 070 | 4 900 | 5 900 | 6 700 | 9 060 | 10 860 | 15 000 | 23 000 |
Объем, л | 8 | 12 | 18 | 25 | 35 | 50 | 80 | 105 | 150 | 200 | 250 | 500 |
Zilmet CAL-PRO | 1 170 | 1 230 | 1 300 | 1 630 | 2 100 | 3 100 | 4 200 | 6 100 | 7 600 | 9 480 | 12 200 | 22 200 |
Открытый бак своими руками
Открытый бачок
Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.
Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:
- рулетка, карандаш;
- болгарка;
- сварочный аппарат и навыки работы с ним.
Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.
Теперь поэтапно рассмотрим, как сделать бак своими руками:
действие первое.
Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;
Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;
действие третье.
Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;
действие четвёртое.
Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.
Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:
- через которое осуществляется подпитка системы;
- через которое лишний теплоноситель сливается в канализацию.
Схема бака с подпиткой и сливом
Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:
- так, чтобы вода была выше уровня патрубка;
- так, чтобы вода была ниже уровня патрубка.
Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:
- испарение;
- аварийный выброс;
- разгерметизация.
Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.
В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
Расчет объёма расширительного бака отопления
Определить объём расширительного бака можно несколькими способами. Во-первых, свои услуги предлагают многочисленные проектировочные бюро и отдельные специалисты. Они для расчётов используют специальное программное обеспечение, которое позволяет учесть все факторы, влияющие на стабильную работу системы отопления. Это всё, конечно, замечательно, но дорого.
Во-вторых, можно самостоятельно выполнить расчет расширительного бака по формулам. Здесь нужно быть особенно внимательным, так как малейшая ошибка может существенно исказить итоговые значения. Учитывается всё: объём системы отопления, вид теплоносителя и его физические характеристики, давление.
В-третьих, можно воспользоваться он-лайн калькуляторами для выполнения расчётов. Правда, в этом случае, лучше перепроверить результаты на нескольких ресурсах, дабы исключить вероятность некорректной работы страницы.
В-четвёртых, можно прикинуть на глаз – удельную ёмкость системы отопления приравнять к 15 л/кВт. Это ориентировочные цифры. Такой способ годится только на стадии технико-экономического обоснования. Уже непосредственно перед покупкой обязательно проводят более точные расчёты.
Способ #1 — расчёт по формулам
Основная формула для расчёта выглядит следующим образом:
где С – общий объём теплоносителя в отопительной системе, л;Pa min – настроечное (первоначальное) абсолютное давление в расширительном баке, бар;Pa max – максимальное (предельное) абсолютное давление, которое возможно в расширительном баке, бар.
При расчёте общего объёма отопительной системы учитываются все трубы и радиаторы, тёплые полы и котёл, а также другие элементы. Примерные значения указаны в таблице:
Примечание:* без учёта объёма аккумулирующих жидкостей;** усреднённая величина.
В таблице приведены значения коэффициента βt – показателя температурного расширения теплоносителя, которые соответствуют максимальной разнице температур в работающей и неработающей системе.
Теперь рассчитываем Pa min и Pa max по формулам:
По первой формуле рассчитывается абсолютное настроечное давление (h2 подставляется со знаком «минус» при расположении бака ниже точки врезки). По второй формуле определяется абсолютное максимально возможное давление в расширительном баке.
Способ #2 — онлайн калькулятор для расчёта
Для расчёта объёма расширительного бака можно воспользоваться он-лайн калькулятором. Их существует много (http://www.ktto.com.ua/calculation/brh, http://teplo-info.com/otoplenie/raschet_rasshiritelnogo_baka_online и другие). Разберём механизм работы на примере калькулятора, предложенного на сайте http://teplo-as.ru/text/podbor/bak.
* — лучше брать максимально точную цифру. Если данных нет, тогда 1 кВт мощности равен 15 л;** — должно равняться статическому давлению системы отопления (0,5 бар = 5 м);*** — это давление, при котором срабатывает клапан безопасности.
Эта методика значительно упрощена и годится только для расчёта индивидуальных систем отопления. Поэтапно разберём схему на конкретном примере:
- определяем тип теплоносителя: в данном случае это вода. Коэффициент её температурного расширения составляет 0,034 при температуре 85С;
- рассчитываем объём теплоносителя в системе. Например, для котла мощностью 40 кВт объём воды составит 600 литров (15 литров на 1 Квт мощности). Можно, и это будет более точная цифра, суммировать объём теплоносителя в котле, трубах и радиаторах (если такие данные есть);
- максимально допустимое давление в системе задаётся пороговым значением, при котором срабатывает клапан безопасности;
- давление зарядки (начальное) расширительного бака может быть больше либо равно (но ни в коем случае не меньше) гидростатическому давлению отопительной системы в точке врезки мембранника;
- объём расширения (V) рассчитывается по формуле V = (C* βt)/(1-(Pmin/Pmax));
- расчётный объём округляем в большую сторону (это никак не скажется на работе системы).
Расширительный бак подбирается так, чтобы компенсировать этот самый расчетный объём (см. таблицу):
Коэффициент заполнения теплоносителем расширительного бака определяется по таблице исходя из комбинации значений максимального и начального давления. Далее расчётный объём умножается на коэффициент и полученная цифра является рекомендуемым объёмом мембранника
Баки для систем отопления
В ситуации, когда документация на бачок не предписывает, как правильно сориентировать его в пространстве, мы посоветуем ставить резервуар всегда входным патрубком вниз. Это позволит на некоторое время продлить ему работу в системе отопления в том случае, если в диафрагме появится трещина. Тогда воздух, находящийся вверху, не поспешит проникать в теплоноситель. А вот когда бак перевернут вверх ногами, то более легкий газ быстро перетечет сквозь трещину и попадет в систему.
Не принципиально, куда подключать подводку бачка – к подаче или обратке, особенно если источник тепла – газовый или дизельный котел. Для твердотопливных отопителей монтаж компенсирующего сосуда на подаче нежелателен, лучше присоединить его к обратке. Ну и в конце требуется настройка, для чего устройство расширительного мембранного бака предусматривает сверху специальный золотничок.
Полностью собранную систему надо заполнить водой и стравить воздух. Затем измерить давление около котла и сопоставить с давлением в воздушной камере бачка. В последней оно должно быть на 0.2 Бар меньше, чем в сети. Если это не так, надо его обеспечить, спустив или накачав воздух в мембранный бак для воды через золотник.
Преимущества
Изобретение закрытого расширительного бака с мембраной позволили увеличить рабочий ресурс всей системы отопления. Прибор обладает следующими достоинствами:
- позволяет использовать воду любого состава в т.ч. гиперкальцинированную;
- мембрана, изготовленная из бутила и натуральной резины, позволяет применять оборудование для питьевой воды;
- принцип работы и мембранная конструкция прибора могут обеспечить прием значительного количества вытесненной жидкости;
- легкий монтаж;
- минимальные потери от испарения;
- низкие расходы при эксплуатации.
Схема использования в отопительной системе.
Компактные размеры, которыми отличается плоский мембранный бак, позволяют экономно расходовать пространство помещения, поэтому он лучше всего подходит для негабаритных комнат.
Функции, назначение, виды
Место установки — в приямке или в доме

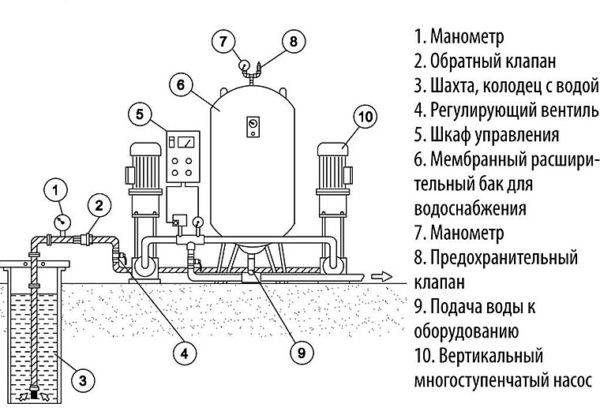

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
-
Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Устройство резервуара
Если система отопления не включает в себя дополнительное устройство, в которое может перейти лишний объем жидкости, то она может выйти из строя. Роль запасной емкости как раз и выполняет мембранный бак, который необходим для бесперебойной работы .
Пока котел не был изолирован, потребность в энергии для воды была снижена. Еще одна извилистая проблема. Если использование типичных гликолей может быть отравлено, если котёл не работает. С пермаганату калия, второй, чтобы искать казко «съеденный», может быть, духи с водой?
Познакомьтесь с коллегами в пищевой промышленности. Как всегда, большую часть времени выполняются самые простые работы. Дни уже сошли с нами. И крыша мокрая — вы не хотите спускаться. Проехать несколько метров до трапа на чердаке Белиза. Возможно, это не стоит того, но увеличит сопротивление солнечному свету. Кроме того, он отлично герметизирован от грязи.
Мембрана
В корпусе резервуара имеется эластичная мембрана, которая разделяет его внутреннюю камеру на две части. Одна часть содержит теплоноситель, а вторая заполнена воздухом. Вместо него может использоваться азот.
В зависимости от модели, в комплектацию устройства может входить сменная или несменная мембрана. В первом случае теплоноситель размещается в эластичной полости и не контактирует с металлическими внутренними поверхностями.
К сожалению, вы не смогли сделать снимок — он умирает, но вам еще нужно подняться, чтобы затянуть трубы. Пока в системе нет жидкости — ее не следует использовать — существует опасность хорошо охлажденных коллекторов. Однако это не должно быть точкой отсчета, если вы хотите настроить такую систему.
Интернет полна хорошей информации. Но один из моих самых тревожных сайтов. Работа медленно продвигается вперед. Остается заполнить систему и изолировать трубы на чердаке. После длительного поиска была обнаружена компания по производству пропиленгликоля в Литве. Тот, кто хочет этого, найдет больше информации.
Монтаж (или снятие) мембраны выполняется через фланец, для крепления которого использованы болты. Такие манипуляции выполняют, когда производят текущий ремонт оборудования.
Если прибор имеет несменную мембрану, то он снабжен внутренней полостью из двух секций. Демонтаж в таком случае не предусмотрен.
Этиленгликоль никоим образом не должен использоваться. Все еще требуется управление утечкой системы. Другая причина заключается в том, что маршрут к коллектору достаточно длинный. Правильный кандидат — это гиперфоретическая реле. Обе дешевы и имеют две позиции мин. Давление и максимальное давление. Оба значения можно отрегулировать. Если тепло поднимается, расширительный бак разрушается или гликоль течет в водопровод. Если давление падает, это означает траншеи.
Последнее слово или перевязанная рука. Система с циркуляционным насосом, которая накопилась так много и простаивает почти месяц. Хотя насос был роскошным — даже с контролем мощности. Итак, новый насос построен. Проверяемая герметичность системы. Украшен на крыше — установлена вентиляционная камера. Результат первого дня — работал около трех часов — с 14-градусным котлом у нас 24 градуса. Как и через три часа, очень хорошие результаты. Даже учитывая, что трубопровод все еще не изолирован повсюду.
Для защиты системы от превышения давления мембранные баки оснащаются предохранительными клапанами.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Конструкция гидроаккумулятора (изображение фланцев)
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
Подключить манометр к ниппелю
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Подключение гидроаккумулятора к поверхностному насосу
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Особенности конструкции
Для начала стоит упомянуть о том, что все аппараты подобного типа имеют существенные конструктивные различия, поэтому путать их между собой не стоит. А вот принцип функционирования мембранного бачка одинаков, в не зависимости от его конструктивных особенностей. Внутри устройства обязательно будет находиться грушевидная прорезиненная мембрана (может иметь цилиндрическую форму). Может встречаться как в виде груши, основание которой будет прикреплено к патрубку входа воды, так и в виде диафрагмы (условно деля имеющееся пространство на две равные части).
Основные отличия между емкостями заключается в том, что мембранные заполняются теплоносителями, которые контактируют со стенками резервуара. А вот для тех бачков, которые используются для водоснабжения, теплоноситель никогда не будет соприкасаться со стенками. Особенно дорогостоящие модели даже оснащены автоматическими устройствами, которые будут регулярно проводить промывку груши. Столько необычное устройство является неотъемлемой частью оборудования, которое отвечают за поставку питьевой воды. Также к отличительным особенностям можно отнести и материал, который используется для изготовления бачков для воды:
- они могут быть изготовлены из привычной пищевой резины;
- способные выдержать давление большее, нежели в устройствах, которые предназначены для отопления.
Лучше остальных адаптированы под высокие температуры груш. Принцип функционирования достаточно прост – под воздействием внешних факторов емкость будет наполняться водой, что приведет к растяжению мембраны до установленных пределов. Другая сторона груши не допустит того, чтобы воздух попал во втору половину, которая будет находиться под определенным давлением. Для того, чтобы в бачке присутствовало оптимальное давление, дополнительно устанавливается золотник. В момент, когда прекращается воздействие внешних факторов давление трубопровода снижается (теплоноситель остывает), мембрана начинает потихоньку выталкивать жидкость обратно.
