Всё про тёплый пол водяной

Укладка теплоизоляции

Лучшим выбором подложки под теплый пол будет натуральный материал, экологичный, но полипропилен тоже используется (выдерживает очень высокие температуры, подходит под нестабильную систему).

Также используются:

• Пенополистирол (лучший вариант, материал легкий, упругий и плотный, цена невысокая);
• Металлизированная лавсановая пленка, подходит под щелочную стяжку, отлично задерживает и проводит тепло.

Зачем нужна теплоизоляция?

• Сохраняет тепло, снижает процент его потери.
• Равномерно проводит тепло по помещению.
• Экономичное изделие, уменьшающее количество потребленной энергии для обогрева.
• Снижает риск попадания пыли и грязи на основную поверхность и на этаж ниже или в подвал.

Что нужно учесть при выборе продукции:

• Прочность,
• Сопротивляемость сжатию,
• Повышенную эластичность,
• Отсутствие деформации от механического воздействия,
• Устойчивость к различным агрессивным средам, будь то повышенная влажность или температура,
• Повышенную плотность,
• Непроницаемость для влаги.

В зависимости от типа стяжки и системы обогрева, подбирается соответствующий объем и материал для теплоизоляции.

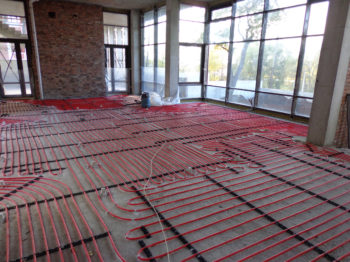

Вид готовой работы

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Способы укладки трубопровода

Методика укладки трубы для «тёплого пола» используется в зависимости от материала, из которого выполнено черновое покрытие. Если основание представляет собой бетонную поверхность, то выбирают «мокрый» способ монтажа. Водяной пол в деревянном доме выводят «сухим» способом.

• «Мокрый» способ монтажа предполагает использование бетонной стяжки.
• Основание изолируют от влаги, утепляют.
• По нижнему периметру стен устанавливают демпферную ленту.
• На пол укладывают отражающий экран из фольгированного материала и крепления для трубопровода.
• Магистраль выводят «улиткой» или «змейкой».
• Монтаж с использованием мокрой стяжки для тёплого водяного пола будет легче выполнить своими руками, если использовать перфорированные маты. Они послужат дополнительным утеплителем, подходят для укладки тёплого водяного пола на деревянном покрытии.
• Трубопровод закрывают бетонной стяжкой 8 см.

Бетон изготавливают из щебня, отсева песка, цемента и воды. Чтобы повысить эластичность покрытия в раствор добавляют пластификаторы или фибру из металлических, пластиковых или древесных волокон. Наполнители повысят теплоотдачу бетонного покрытия.

Для приготовления раствор следует соблюдать пропорции:

• щебень 20 мм – 2 ведра (по 10 л);
• отсев 5 мм – 4 в.;
• 1 в. цемента;
• 7 л воды.

При использовании полусухого раствора воды требуется меньше. Смесь должна держать форму при сжатии, не прилипать к рукам. Высыхает мокрая стяжка 28 дней, полусухая 14 дней. Облицовку пола выполняют из любого материала. Чтобы уложить напольную магистраль в бане используют только мокрый способ монтажа.

Существует несколько методик укладки труб для тёплого водяного пола. Черновое основание утепляют, изолируют от влаги.

Далее выполняют монтаж магистрали:

1. на лагах; формируют поверхность из листов ГВЛ; укладывают термораспределяющие пластины; в них располагают трубы; на лагах выполняют обрешётку;
2. на досках; с помощью штробореза на деревянном полу выводят контур для магистрали; укладывают отражающий экран; укрепляют водяной контур;
3. формируют контур из заготовок; используют фанеру или доски;

В загородных домах, не имеющих центрального отопления, устанавливают тёплый водяной пол. Монтаж выполняют своими руками. Необходимо провести все расчёты системы обогрева для отдельных помещений. Для укладки магистрали используют различные способы.

Предпочтительнее закрыть трубопровод бетонной стяжкой, но на деревянном полу сделать это затруднительно, поэтому прибегают к сухому способу монтажа напольной магистрали.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

Вид	Описание
Медные	Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.
RE-X или сшитый полиэтилен	Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.
Металлопластик	Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.
Полипропилен	Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

• плохая циркуляция воды;
• эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
• утечка тепла.

Теплый пол

Универсальные технические рекомендации при выборе схемы монтажа

Каждый дом имеет свои особенности, оказывающие непосредственное влияние на выбор схемы. Но существуют и общие рекомендации, выполнение которых повышает эффективность использования водяной системы отопления и минимизирует негативные последствия возможных аварий.

1. Во всех случаях устанавливать подогрев пола под тяжелой габаритной мебелью не рекомендуется. Это один из весомых недостатков всех систем подогрева пола. Дело в том, что со временем мебель может выбрасываться или меняться ее расположение, теплые полы создают большие проблемы при выполнении таких перестановок.

2. Считается нецелесообразным делать отопление около стен. В таких зонах не пребывают люди, нет необходимости напрасно терять тепловую энергию. Но эти советы очень индивидуальны, опытные монтажники перед принятием решения советуются с заказчиками. Надо помнить, что исполнители могут только давать советы, окончательное решения всегда принимается заказчиками.

3. Деление больших комнат на несколько секторов. Рекомендуется для помещения площадью более 30 м2 делать минимум два контура водяного обогрева. Объясняется такая рекомендация просто – в очень длинных трубопроводах появляется значительные завихрения, которые создают дополнительное сопротивление движению потоков жидкостей. Как следствие, возрастает нагрузка на насосы, они работают с критическими нагрузками. А любой двигатель при длительной работе на максимальных нагрузках резко расходует свой ресурс и быстро выходит из строя.

4. Не стоит регулировать температуру нагрева полов за счет изменения расстояний между трубами. Во всех монтажных схемах рекомендуется этот параметр делать одинаковым. Если не соблюдать эту рекомендацию, то потом очень сложно регулировать температуру пола в помещениях с единого пульта управления системой подогрева.

Радиус изгиба труб имеет большое значение при монтаже водяного контура

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Принципы укладки

Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.

Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.

Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.

Полезные советы:

• один контур не стоит распределять на два помещения;
• для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
• одна сторона контура не должна превышать в длину 8 м;
• необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.

Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.

Теплопотери через пол на грунте. Как провести расчет?

Тепловые потери через конструкцию пола рассчитываются немного иначе, чем через другие ограждающие конструкции. Прежде чем укладывать обогрев, необходимо ознакомиться с методикой их определения.

Вся плоскость делится на зоны определенного размера. Всего их 4:

1. Горизонтальная составляющая зоны I – это 2 м от стены. Вертикальная составляющая – толща несущей стены, которую потребуется утеплить. Она составляет 1,5 м.
2. Зона II – это еще 2 метра пола. Область начинается непосредственно от зоны I к центру помещения, для которого проводится расчет.
3. Зона III – очередные 2 метра. Эта область берет свое начало от II зоны.
4. И зона IV – оставшаяся площадь пола комнаты.

После рисуется эскиз. Если комната небольшая, то условное разделение может быть не на 4, а на 2-3 зоны. Далее определяется термическое сопротивление для каждой области.

Нормативная литература гласит, что оно должно быть равно 2,1 м2°С/Вт. Для обеспечения этого показателя нужно знать теплопроводность каждого слоя пирога. Вторая область имеет нормативное сопротивление 4,3 м2°С/Вт. Третья – 8,6, а четвертая – 14,2.

После определения термических сопротивлений для каждой зоны нужно сразу же рассчитать площадь. Кроме того следует знать разницу температур наружного и внутреннего воздуха. За расчетное значение стоит принять температуру наиболее холодной пятидневки.

После этого рассчитываются теплопотери, руководствуясь формулой:

• Q = S*T/R, где:
• Q – потери теплоты, Вт
• S – расчетная площадь каждой зоны, м2
• R – тепловое сопротивление ограждающей конструкции, м2°С/Вт
• T – разница температур.

Когда расчет теплопотерь для каждой зоны пола завершен, нужно вычислить суммарное значение для всего помещения. Для этого нужно выполнить сложение полученных результатов для каждого участка.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Тип схемы	Характеристика
Улитка	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.
Змейка	В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.
Комбинированный тип	В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.

Схема теплого водяного пола

схемы водяного теплого полаТем не менее, наиболее стандартной считается схема из следующих слоев:

Основная плита перекрытия
В случае, если выполняется устройство теплого пола по грунту, на месте плиты перекрытия будет 5 – 7 сантиметровый слой песка, затем до 10 см слоя щебня, далее укладывается слой пленки из полиэтилена, а закрывается все черновой стяжкой, толщина которой варьируется в пределах 5 – 10 см.

Слой гидроизоляции
В основе такой гидроизоляции должен лежать битум, в который добавляются добавки из полимера, армированные полиэстером или стеклохолстом. Можно также добавить обмазочный слой, который может быть представлен битумно-резиновой, цементно-полимерной или битумно-полимерной мастикой.

Слой теплоизоляции
Он может быть из пенополистирола или ЭППС

Следует обратить внимание также на то, что толщина теплоизоляционного слоя зависит от технических характеристик самого помещении.

Слой алюминиевой рулонной изоляции
Для такого слоя рекомендуется использовать материалы, в которых содержится лавсан, так как он не позволит бетонному слою соприкасаться с алюминием. В некоторых случаях данный шаг можно пропускать и просто укладывать трубы на пенополистирол или ЭППС.

Трубная разводка теплого водяного пола

Бетонная стяжка
В данный слой добавляется пластификатор, а также армированная сетка, размеры которой около 10 х 10 см и диаметром проволоки от 3 до 4 мм

Оптимальная толщина бетонного слоя не должна превышать 10 см. Тем не менее, существует ошибочное мнение, что при добавлении пластификатора в стяжку, высота теплого водяного пола может быть до 3 см. Специалисты определяют оптимальный слой стяжки даже при добавлении пластификатора не менее 5 см.
Кроме того, не стоит перебарщивать с количеством пластификатора, необходимо добавлять такое количество смеси, которое указано на упаковке или в инструкции. Это вызвано тем, что чрезмерное содержание пластификатора вызывает появление трещин.
Что касается армирующей сетки, то она должна располагаться сверху трубного слоя при устройстве теплых полов, это позволит оптимально распределить давление на трубы. В случае, если сетка находится снизу, значительно облегчается процесс монтажа труб, хотя конструктивной роли она играть не будет, так как это не избавит от необходимости устанавливать верхний армирующий слой в любом случае.

Чистовое или декоративное покрытие
В качестве материала для такого слоя рекомендуют выбирать тот, который отличается способностью применяться при напольной системе отопления.
