Как устроен выключатель? принцип работы

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Конструкция и принцип действия кнопки чайника

По своей сути кнопка чайника – это термостат. Данный узел имеет достаточно простую конструкцию. Он обеспечивает замыкание или размыкание электрической цепи в зависимости от заданной температуры.

Кнопка состоит из металлических и пластиковых элементов. Это несколько пластин, к которым подведены контакты, а также пластиковый штырь, на котором находится внешняя часть кнопки.

При ремонте кнопки нет необходимости использовать сложные и дорогостоящие приборы, поэтому успешно справиться с этим процессом может обычный человек и даже хрупкая девушка.

Инструкция — что делать, если не работает кнопка чайника

Электрочайник достаточно простой по своей конструкции прибор.

• корпуса;
• подставки;
• тен;
• шнура;
• кнопки включения и выключения.

Перед ремонтом необходимо вооружиться инструментом, который позволит эффективно устранить поломку. В данном случае нет необходимости изобретать велосипед – возьмите набор отверток, наждачную бумагу для зачистки контактов. Иногда может потребоваться тестер для проверки напряжения.

Для начала определяем расположение кнопки. Она может быть расположена в верхней или нижней части корпуса чайника.

Причины неисправности и способы ее устранения (кнопка находится внизу):

Кнопка фиксируется, но электрочайник не включается

Тут возможны два варианта – либо термостат полностью вышел из строя и его необходимо заменить или же перегорели контакты, которые подходят к пластинам.

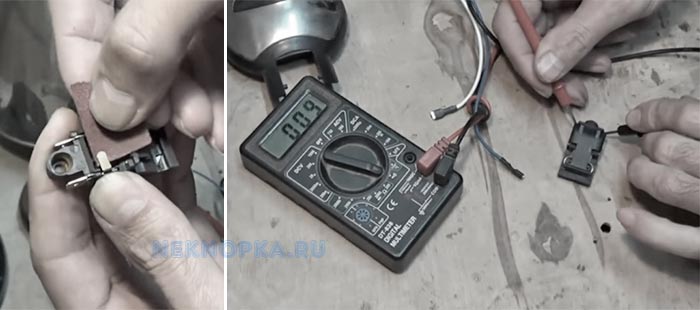

Для того чтобы проверить состояние контактов необходимо снять ручку чайника. Делается это с использованием плоской или крестовой отвертки (в зависимости от типа шурупов, которые используются для крепления)

Помните, чтобы добраться до блока кнопки действовать необходимо осторожно, так как почти все элементы конструкции электрического чайника изготовлены из пластика и могут разрушиться, вследствие сильного механического воздействия. Если вы увидели, что контакт перегорел или покрыт слоем гари – значит, причина поломки нагревательного прибора, скорей всего, именно в этом

Нужно провести работы по зачистке или восстановлению контактной группы. Устранить нагар на контактах кнопки включения/выключения, можно с помощью надфиля или мелкой наждачной бумаги. После зачистки нужно сразу прозвонить цепь тестером, если цепь появилась собрать чайник в обратном порядке.

ВИДЕО ОБЗОР » alt=»»>

В этом случае причиной поломки может стать выпадение какого-либо фиксирующего элемента. Для ее устранения необходимо разобрать блок и внимательно осмотреть. При выявлении выпавшей детали следует установить ее на место.

Чайник начинает греть воду, но не выключается

Тут тоже проблема может состоять в некорректной работе термостата. Иногда для устранения данной поломки достаточно произвести зачистку контактов. Если это не помогло – нужно менять термостат.

Чайник в процессе работы то включается, то выключается

Это означает, что поступление электропитания нарушено. Причиной этой может стать все тот же нагар на контактной группе термостата. Рекомендуемый способ устранения – зачистка проводов и пластин.

Достаточно часто под воздействием высокого напряжения пластиковые элементы оплавляются, что становится причиной выхода из гнезд контактных пластин, что влечет нарушение корректности работы.

Кнопка находится вверху

Ремонт кнопки электрочайника, которая находится в верхней части ручки, имеет свои особенности. Дело в том, что ее основной блок, который включает термостат и контактную группу, находится в нижней части корпуса. Для ремонта смотрите видео с инструкцией.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Для соединения клавиши с «мозгом» кнопки используется специальный пластиковый соединитель, который в процессе эксплуатации может утратить свою целостность. Для его ремонта рекомендуется использовать тонкую медную проволоку. В поврежденных частях соединителя паяльником проделываются два отверстия, а затем они соединяются с использованием проволоки.

Сбор электрочайника производится в обратном порядке. Как видим, ремонт кнопки – вполне реальная задача, с которой можно справиться самостоятельно.

Источник

Различные типы выключателей

Дальше мы рассмотрим различные типы выключателей. Помимо обычных всем нам привычных выключателей существует и другие типы выключателей, которые не так популярны, но при этом имеют свои особенности и преимущества. Давайте же рассмотрим некоторые из них.

Инновационные сенсорные выключатели

Активация этих выключателей производится способом легкого касания специальной чувствительной сенсорной панели, расположенной на внешней стороне прибора. Таким образом панель работает в системе кнопки либо ключа. Его конструкция включает в себя электронную схему, работающую на полупроводниках чувствительного элемента и собственного коммутатора. При прикосновении к панели. Происходит тактильный контакт и сенсорный элемент отдает сигнал электронной схеме. Еще сенсорные включатели могут оснащаться дополнительными датчиками и реагировать на их сигналы или работать дистанционно.

Сенсорные выключатели

Дистанционные выключатели

Данные коммутаторы могут управлять светильником на расстоянии. С помощью специального пульта по радиоканалу передается команда на осветительный прибор. Включатель в этом случае является приемником, оборудованным коммутационными контактами, врезающихся в питающий провод светильника.

Дистанционные выключатели

К такому типу включателя прилагается пульт. Зачастую он выглядит, как обычный брелок. Дальность его действия во многом зависит от материала, из которого пульт изготовлен, но обычно это расстояние 20-25 м. Пульт работает от питания, которое зависит от батареек. В такой схеме задействованы микропроцессорные контролеры. Они дают возможность для дополнительных функций: установка таймера, регулирование интенсивности света и т.д.

Включатели со встроенными датчиками

Эти специальные датчики имеют детекторы, умеющие определять уровень движения окружающей среды. Точнее — отсутствие или наличие довольно крупного объекта в зоне воздействия, а так же интенсивность освещения.

Включатели со встроенными датчиками

Сигналы от датчика поступают к контроллеру, анализирующему их. Когда зафиксируются определенные заранее параметры, отправляется сигнал исполнительному органу. После этого происходит замыкание-размыкание контактов цепи. Так включатель срабатывает только после того, как уловит движение объекта в зоне досягаемости. Устройство значительно экономит электроэнергию, и довольно просто в эксплуатации.

Проходные или перекидные включатели

Это разновидность клавишных моделей. В отличие от проходных коммутаторов, они не размыкают/замыкают контакты, а просто переключают их. То есть загорается или гаснет одна из подключенных к данному выключателю ламп. Перекидные выключатели нужны для того, чтобы с их помощью управлять подключением света в нескольких комнатах одновременно. Они могут быть удалены друг от друга, главное что к таким устройствам можно подсоединить не только один, но и несколько осветительных приборов.

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

• Для наружной установки.
• Внутренние.
• Модульные.
• Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Технические характеристики сенсорного выключателя livolo

В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.

Основные технические характеристики:

1. 1. Максимальная подключаемая нагрузка: 1000W;
2. 2. Максимальный ток нагрузки: 5 А;
3. 3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);
4. 4. Собственное потребление: менее 0.1 мВт;
5. 5. Механический ресурс: 100 тыс. переключений;
6. 6. Расстояние дистанционного управления: до 30 м;
7. 7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);
8. 8. Размеры (в*ш*г): 80мм * 80мм * 40мм;
9. 9. Степень защиты корпуса: IP20.

Какие типы ламп допускается коммутировать сенсорным выключателем света? Дорогие друзья как вы знаете, на сегодняшний день очень актуальна проблема мигания светодиодных и энергосберегающих ламп. Виной всему подсветка, которая используется в выключателях освещения. Я неоднократно писал об этом в своих статьях если вы еще не в курсе, то можете ознакомиться с одной из них причина мигания светодиодной лампы в отключенном состоянии. Там описана не только причина, но и способ ее решения.

Компания livolo уверяет, что с сенсорными выключателями их фирмы допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.

Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт, то возможно появление мигания лампы в отключенном состоянии.

В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры. Я такой адаптер не покупал. Мы это проверим уже в видео обзоре — смотрите в скором времени на канале ЮТУБ.

Немного про маркировку обозначений

Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R. Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать китайскую логику.

Маркировка каждого сенсорного выключателя начинается с букв «VL» это хорошо зашифрованное название фирмы . Сразу после дефиса идет кодировка «W, R, C6, C7, C8» – это обозначение серии устройства. Следующие после серии в коде идут цифры (01, 02, 03 …) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько). R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд).

Устройство

Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света

Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата

По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.

Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.

Рабочий механизм выключателя.

Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор). Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.

Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.

Электрическая схема

В интернете представлено много вариантов разной сложности в зависимости от конфигурации, но не все они работоспособны. Проявляются дефекты при изготовлении. Представленная электрическая схема проверена на практике.

Здесь VD1 предназначен для защиты транзистора VT3. Для использования реле необходима установка диода. Если будет решено установить лёгкую нагрузку, то советуем заменить диод на перемычку.

Пошаговая инструкция

Сам акустический модуль приклеивается скотчем изнутри к люстре или корпусу электроприбора, соединения проще производить клеммниками типа Wago:

• обесточить сеть, разорвать цепь питания, идущую к клавишному выключателю, снять изоляцию и зачистить с концов жилы;
• пара проводов белого цвета от акустического модуля соединяются с фазой и нейтралью, идущих от щитка или распредкоробки;
• два оставшихся черных провода аналогично соединяется с выводами светильника или бытового прибора.

Остается перевести клавишу обычного выключателя в положение «включено», система готова к работе.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Монтаж выключателя с одной клавишей: разбор схемы и последовательности

Казалось бы, соединить проводки в выключателе с имеющейся проводкой − дело нехитрое, тем не менее, для этой работы необходим теоретический навык и практика, а чтобы его получить, советуем внимательно изучить этот раздел.

Берегите себя во время работы с электрическими проводами: эта деятельность бывает трагической

Изначально изучите правила работы с электричеством:

1. Ваши руки должны быть обязательно защищены, для этого используйте специальные прорезиненные перчатки или монтажные рукавицы для электриков.
2. Вспомните, как нужно вести себя с оголёнными проводами: ни в коем случае не касайтесь их голыми руками.
3. Убедитесь, что вся проводка обесточена. Для достоверности проверьте наличие напряжения на предполагаемом участке индикаторной отвёрткой и мультиметром.
4. Не путайте цвет изоляции во время коммутации проводников. Синий − к синему, зелёный − к зелёному и т.д.
5. Обязательно ознакомьтесь со схемой монтажа относительно конкретного типа выключателя.

Важно соблюдать эти рекомендации постоянно, когда имеете контакт с электрическими работами. Пользоваться подручными средствами для работы запрещено, необходимо иметь: пассатижи, щипцы для среза изоляции, изоленту или термоусадочные трубки, колпачки для скрытия коммутации, отвёртку с индикатором

Схема подключения выключателя с одной клавишей накладного типа

Схема подключения однокнопочного регулятора достаточно простая, так как занимает минимум времени, где отсутствует риск совершить ошибку. Рассмотрим её подробнее.

Схема соединений поможет не ошибиться в реальной работе

От электрического щитка к распределительной коробке приходят две жилы (L − фаза и N − ноль). От выключателя фазный провод приходит в распределительный короб и соединяется с жилой L от щитка. Фаза от выключателя также в распределителе коммутируется с фазой лампочки, а нейтральный проводник от светильника скручивается с нулём от электрощита.

Фаза выключателя обязательно соединяется на разрыв. В противном случае не ждите правильной работы прибора.

Где расположить выключатель: делаем выбор по правилам

Месторасположения переключателя для света стоит проводить по нормативам и стандартам

В случае если вы ещё мало знакомы с работой электрической сети, разумеется, не будете знать, почему важно соблюдать рекомендации по месту размещения электроприбора. Принцип расположения зависит от комнаты, в которой требуется выполнить монтаж

Кроме того, есть конкретные нормы, касающиеся именно выключателей:

1. Устройства регулировки освещения лучше устанавливать возле дверных проёмов, не менее 750 мм от пола и 150 мм от края стенки. Это делается не только для удобства пользования, но и потому, что такое требование записано в технических нормативах.
2. Располагайте одноклавишный выключатель так, чтобы он находился со стороны ручки при закрытой двери. Кроме того, старайтесь не перекрывать к прибору пространство предметами мебели.
3. Точки управления светом в ванных, кладовках, уборных комнатах стоит размещать снаружи на высоте не менее 800 мм.
4. Выключатели в жилых комнатах лучше устанавливать внутри помещения для удобства регулировки источников на аналогичной высоте.
5. Если необходимо установить кнопочные выключатели для подсветки в гостиной, аквариумов или другого типа декоров, принимается правило размещения в удобном месте.

При установке выключателя рассчитывайте не только на собственный комфорт, но и на безопасность

Штробы для проводки от выключателя к распределителю необходимо делать глубиной не менее 1,5 см, чтобы их можно было скрыть под штукатуркой без видимых дефектов.
