Схема утепления отмостки пеноплексом

Процесс укладки утепленной отмостки

Стандартная пошаговая инструкция по утеплению отмостки начинается с перечисления необходимых инструментов и материалов:

• цемента;
• песка;
• арматуры;
• геотекстиля для гидроизоляции;
• пеноплекса;
• монтажной пены;
• опалубки;
• лопат и емкостей для замеса цементно-песчаной смеси.

После этого производится разметка территории с помощью колышек и веревки, натянутой по периметру будущей отмостки (шаг между прутьями составляет порядка 2 м). Далее, ориентируясь по меткам, необходимо вырыть траншею под нужным углом.

Важно! Траншея для отмостки должна быть вырыта вплотную к дому. После того как вы удалили верхний слой почвы, мусор и корни деревьев, внимательно осмотрите цоколь

Если в нем есть трещины, сколы и прочие повреждения – их необходимо заделать цементом или специальным клеевым раствором. После этого фундамент рекомендуется покрыть битумной мастикой

После того как вы удалили верхний слой почвы, мусор и корни деревьев, внимательно осмотрите цоколь. Если в нем есть трещины, сколы и прочие повреждения – их необходимо заделать цементом или специальным клеевым раствором. После этого фундамент рекомендуется покрыть битумной мастикой.

На следующем этапе пошаговой инструкции, рассмотрим укладку слоев «пирога» основания, опоясывающего дом, опираясь на следующую схему утепления отмостки пеноплексом.

Установка опалубки

Перед тем, как начать укладывать все слои «пирога», необходимо подготовить опалубку. Для этого удобнее всего изготовить съемную конструкцию из стандартных обрезных досок или листов толстой фанеры.

Доски опалубки  можно соединить между собой с помощью саморезов или дополнительных досок, которые укладываются с внешней стороны конструкции внахлест. Высота деревянного каркаса должна соответствовать краю будущей отмостки.

Полезно! Длина доски толщиной 250 мм составляет 6 метров, поэтому вы без труда посчитаете, сколько пиломатериала вам потребуется для опалубки.

Подстилающий слой отмостки

Для изготовления отмостки своими руками необходимо уложить на дно траншеи слой гидроизоляции (геотекстиль, полиэтилен или рубероид). При этом материал обязательно должен заходить на стены дома. Если вы закрепите его внахлест, то защитите зазор между стеной и слоями отмостки от попадания в него влаги.

Полезно! Плотность геотекстиля должна составлять не менее 100-150 г/м2.

Совет! Если уровень грунтовых вод на участке высокий, то перед песчаным слоем рекомендуется уложить глину высотой порядка 5-15 см.

Далее, на геотекстиль необходимо выложить щебень высотой порядка 6 см. После этого, засыпается песок (20-30 см) и утрамбовывается. Для лучшего уплотнения слоя, смочите его водой (лучше из распылителя).

После этого, согласно пошаговой инструкции, производится укладка утеплителя.

Слой пеноплекса

Уложите листы утепляющего материала стык-встык, стараясь избегать образования крупных трещин. Для этого можно использовать обычный резак, подгоняя один лист максимально плотно к другому

Утепляя отмостку, важно несколько раз проверить, чтобы в ЭПП не было щелей, образовавшиеся отступы рекомендуется закрывать кусками пеноплекса, после чего швы «полотна» необходимо промазать монтажной пеной

Таким же образом, щиты ЭПП укладывают на стены цоколя.

После этого:

1. Укройте термоизоляцию геотекстилем.
2. Расместите на поверхности трубы дренажной системы, соединив их между собой специальными «уголками».
3. Выведите трубу для отвода воды в канаву.
4. Поверх трубы уложите еще один слой щебня и крупнозернового песка.

Полезно! Если отмостка будет подвержена сильным нагрузкам (по ней будут ходить люди, ездить машины и прочее), то поверх утепляющего слоя рекомендуется уложить армирующую сетку с ячейками 10 х 10 см.

После подготовки теплоизоляционного слоя, можно смело переходить к заливке бетона и укладке финишного покрытия отмостки (тротуарной плитки, искусственного камня, асфальта и прочих материалов).

Возможные вариации теплоизоляционного материала

Рынок строительных материалов, выполняющих теплоизоляционную функцию, широк. Популярны:

• пенополистирол;
• пенопласт;
• пеноизол;
• керамзит.

Рассмотрим их характеристики подробнее.

Экструдированный пенополистирол

Отличается высокой плотностью, низкой теплопроводностью. Достаточно прочный материал, позволяющий использовать листы небольшой толщины. Экологически чистый. Не вредит организму, окружающей среде. Не впитывает воду. Устойчив к резким перепадам температуры. Со стройматериалом легко работать. Для обработки не требуется специализированный набор инструментов.

Пеноплекс

Главный недостаток — пожароопасность. При контакте с огнем не вспыхивает, но хорошо горит. Требуется нивелирующее покрытие для устранения возможности механического влияния.

Пенопласт

Показывает хорошие теплоизоляционные качества. Легко укладывается, доступный. Подвергается нарезке на элементы любой формы, исполнения.

Пенопласт

Из отрицательных свойств:

• небольшой срок службы, в сравнении с другими утеплителями;
• листы невысокой плотности активно впитывают жидкость;
• производится в листах. Стыковые соединения требуют дополнительной обработки;
• неустойчивость к механическому влиянию. Требуется армирующая сетка;
• горючесть.

Пеноизол

Показывает низкий уровень теплопроводности. Отмечают долговечность эксплуатации. Проявляет стойкость к горению. Наносится путем распыления, образуя сплошной бесшовный слой материала. Требуется оборудование, помощь специалистов. Стоимость утепления высокая.

Пеноизол

Минус — разрушение от избыточного уровня влаги. Присутствие токсических соединений в составе.

Керамзит

Отличается долговечностью, огнеупорностью, влагостойкостью. Безвреден. Не имеет токсической составляющей. Производится из глины и сланца. Доступный. Работать со стройматериалом просто. Нужно засыпать керамзит в траншею.

Керамзит

Подходит песок, щебень, гравий. Последний тип — оптимальный для отмостки. Меньше впитывает жидкость, морозоустойчивый.

Лучший выбор – пеноплекс

Пеноплекс по эксплуатационным и техническим параметрам превосходит аналоги. Структура пористая. Но в отличие от пенопласта, ячейки не распадаются на гранулы. Каждая наполняется газом, изолируется, обеспечивая высокую степень термоизоляции. Стройматериал плотный, прочный.

Имеет небольшую массу. Легко разрезается. Не крошится. Листы соединяются методом шип-паз, что упрощает работу с материалом. Выпускается в нескольких вариациях.

Утепляем цоколь

Утепление цокольного этажа снаружи позволяет решить такие проблемы:

• сокращение теплопотерь позволяет снизить затраты на отопление;
• предупреждение формирования конденсата, благодаря чему увеличивается срок службы фундамента;
• защита слоя гидроизоляции от воздействия внешних факторов;
• защита фундамента от промерзающего грунта.

Один из вариантов теплоизоляции цоколя: схема

Материалы для утепления цоколя

Наибольшее распространение получили следующие материалы:

Пенопласт получают путем нагрева гранул полистирола. В ходе обработки расплавленную массу вспенивают. Материал обладает высокими теплоизоляционными свойствами, небольшим весом и невысокой ценой.

Вот почему наружное утепление цоколя своими силамичаще всего проводят с использованием пенопласта. Однако к минусам этой технологии следует отнести горючесть и восприимчивость к механическим нагрузкам.

Утепление цоколя пенопластом.

Пеноплекс (фото) получают в ходе расплавления гранул полистирола. После этого смесь пропускают чрез экструдер и вспенивают под воздействием инертных газов. В ходе обработки образуется полимер, имеющий ячеистую структуру, которая позволяет защитить стены от влаги.

К достоинствам следует отнести длительный срок службы с сохранением первоначальных свойств, прочность, огнестойкость и непривлекательность для микроорганизмов. Потому утепление цоколя в частном доме снаружи часто производиться с его использованием.

Утепление цоколя частного дома пеноплексом.

Пенополиуретан обладает высокими гидро- и теплоизоляционными свойствами. Кроме того, материал характеризуется высокой звуконепроницаемостью. Для напыления цоколя пенополиуретаном используют специальные устройства.

Толщина слоя в 5 см позволит создать оптимальные условия, в то время как толщина пенополистирола для получения таких же свойств должна составлять 12 см.

Утеплять цоколь пенополиуретаном можно путем напыления.

• Минеральную вату отличает невысокая цена, однако, ее используют чаще для утепления стен. Ее применение для утепления нецелесообразно, так как она теряет свои первоначальные свойства под воздействием влаги.
• Штукатурка, позволяющая устанавливать армирующий слой, также может выступать в качестве утеплителя. В состав этого слоя входит сухая клеящая смесь и сетка, выполненная из стекловолокна. Это позволяет предотвратить возникновение трещин в слое теплоизоляции.

Отделка цоколя штукатуркой.

Последовательность утепления цоколя

Следующая инструкция описывает основные этапы работ по организации теплоизоляции.

1.  Прежде всего, следует подготовить поверхность цоколя и фундамента. Чтобы улучшить схватываемость клеевой смеси, необходимо выровнять стены. Устранить неровности можно с помощью ножа или другим предназначенным для выполнения этих работ инструментом. Проделанные в стене небольшие засечки, в которых будет собираться клей, позволят лучше держать утеплитель.

Стены, предварительно очищенные от загрязнений, нужно выровнять, зашпаклевать, прогрунтовать.

1. Далее необходимо выкопать траншею по периметру всего дома. На ее дно затем укладывают стяжку, состоящую из таких компонентов: песка, воды, цемента и керамзита в соотношении 3:1:1:6. Для улучшения смачиваемости керамзита в воду добавляют ложку жидкого мыла.
2. После застывания стяжки можно приступать к укладке листов пенопласта. На плиты наносят клеящий состав. После чего его материал прикладывают к стене. Чтобы обеспечить надежное крепление рекомендуется использовать дюбеля с тарельчатой шляпкой.

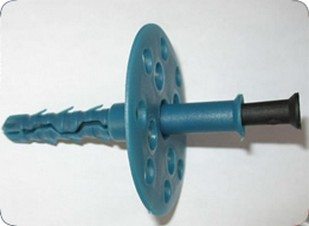

В качестве крепежа для утеплителя можно использовать тарельчатый дюбель.

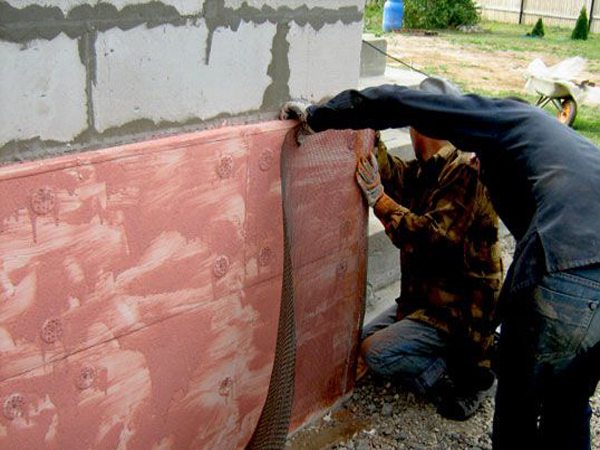

1. На следующем этапе приступают к армированию, которое состоит из двух слоев. Сперва, пенополистирол обрабатывают клеящим раствором, на который накладывают штукатурную сетку.

Дождавшись, когда первый слой высохнет, проводят укладку армирующего слоя.

1. На заключительном этапе выполняют облицовку цоколя, которая выступает не только в качестве декоративного элемента, но позволяет защитить теплоизоляционный слой. Выбор определенного материала зависит от собственных предпочтений и финансовых возможностей.

Облицовка цоколя, крепление армированной сетки к стене.

В итоге должна получиться утеплительная система, позволяющая поддерживать температуру примерно на десять градусов выше нуля даже в самые суровые холода.

Особенности теплоизоляции отмостки пеноплексом

Конструкция предназначена для защиты фундамента от атмосферных осадков, стекающих с крыши дома. Она выглядит как полоса шириной 1-1,5 м, которая опоясывает дом по периметру. Изготавливается из тротуарной плитки, брусчатки или бетона.

В некоторых случаях отмостка разрушается, и вода просачивается к фундаменту. Это происходит по следующим причинам: зимой попавшая в микротрещины влага замерзает и расширяется, что приводит к появлению трещин в защитном слое. Через них вода проникает под отмостку.

Также полоса может разрушиться от пучения почвы под бетоном, которое происходит в случае замерзания воды под ней. Защитное покрытие деформируется из-за того, что оно тонкое и широкое и не в состоянии противостоять большой нагрузке.

Для защиты отмостки часто используют пеноплекс — листовое изделие со свойствами пенопласта и пластика. Это отечественный аналог импортного экструзионного пенополистирола, производимого российской компанией с одноименным названием. Характеристики изоляторов практически одинаковы, но российский стоит дешевле.

Пеноплекс наиболее востребован для утепления домов, стоящих на пучинистых грунтах — супеси, суглинке и глине, способных впитать в себя большое количество воды. Влага при замерзании выдавливает почву наружу, а при таянии оседает, сжимается, что негативно сказывается на отмостке и фундаменте.

Доработку конструкции целесообразно производить, если в доме есть отапливаемый цокольный этаж и подвал. В этом случае толщина промерзшего слоя у фундамента уменьшится, что приведет к уменьшению теплопотерь через нижнюю часть дома.

Не всегда утепление эффективно. Например, возле винтовых свай она не изготавливается, т.к. почва возле них не промерзает в самые сильные морозы, а пучение отсутствует.

Пеноплекс продается упаковками по 10 шт. Самые популярные размеры панелей — 0,6×1,2 м толщиной 3-10 см. Глубина изоляционного слоя зависит от климатической зоны и степени нагруженности. Схема утепления отмостки пеноплексом сложная и состоит из подсыпки, экструзионного пенополистирола и гидроизоляции.

Свои качества материал приобрел благодаря ячеистой структуре закрытого типа, обеспечивающей высокую плотность и жесткость листов. Для облегчения стыковки по краям панелей выполнены фрезеровки. Они также повышают герметичность стыков. Проводить утепление отмостки вокруг дома пеноплексом рекомендуется на ранней стадии строительства здания, одновременно с возведением фундамента.

Достоинства и недостатки утепления отмостки пеноплексом

Пеноплекс считается лучшим изделием для доработки отмостки. Его ценят за такие качества:

• Материал практически не поглощает влагу. После длительного пребывания в воде он увеличивается всего на 0,4% веса панели.
• Образцы превосходят конкурентов по влагоотталкивающим и теплоизолирующим свойствам.
• Утеплитель имеет большой срок эксплуатации, который сравним с эксплуатацией всего здания.
• Пеноплекс устраняет основные проблемы, связанные с морозным пучением грунта в непосредственной близости от фундамента. Температура рядом с основанием дома не опускается ниже ноля градусов, поэтому исчезают причины, приводящие к разрушению защитной конструкции или ее смещению относительно цоколя. На фундамент не будет действовать нагрузка от замерзшего грунта.
• Изделие не боится вредных агрессивных элементов, которых много в грунтовых водах. Цементный раствор и другие смеси не способны его разрушить.
• Материал легко обрезается и дорабатывается, несмотря на большую плотность. Блоки изготавливаются с высокой точностью, что ускоряет монтажные работы. Теплоизолирующий слой под отмосткой из этого изделия снизит расходы на утепление дома.
• Пеноплекс сохраняет целостность вспомогательной конструкции, предотвращает проседание грунта весной и вспучивание зимой.

Пользователь должен помнить о недостатках материала: он разрушается под солнечным светом, поэтому не допускается его использование без защиты от ультрафиолета. Стоимость экструзионного пенополистирола выше, чем у других изделий аналогичного назначения.

Обзор и описание материалов

Существует много разновидностей для проведения работ, но наиболее эффективным и целесообразным считается утепление отмостки пенопластом или пенополистиролом. Также многие владельцы используют другие полимеры – полиуретан, Пеноплекс и сыпучие типы, например, керамзит. Чтобы определиться с наиболее подходящим вариантом для отмостки, можно рассмотреть характеристики и свойства каждого утеплителя.

1. Пенополистирол.

Для защиты фундамента и отмостки часто используют экструдированный вид, так как применение обычного менее эффективно. Стандартный ППС так же, как и пенопласт, необходимо укладывать слоем в 10-15 см, стыки задувают пеной, сверху фиксируют рулоны рубероида. Утепление цоколя экструдированным пенополистиролом приносит лучший результат. Технические характеристики материала делают его самым пригодным для зданий различного назначения. По сравнению с другими типами он имеет цельную структуру, выдерживает температуру от -500 до +75°C и 1000 циклов колебаний.

Благодаря уникальным свойствам, теплоизоляция полностью водонепроницаема. При месячном полном погружении в жидкость пенополистирол набирает влагу не более, чем 0,3 % от общего объема. Низкая проводимость (0,028 Вт/мК) дает возможность монтировать плиты толщиной в 5 мм, при этом не сокращается площадь фундамента. Утеплитель не боится влияния агрессивной химической и биологической среды, при постоянном контакте с грунтовыми водами он не разрушается. Эксплуатируется пенополистирол на протяжении 40-50 лет.

2. Керамзит.

Отличается высокими свойствами прочности и негорючести. Имея большую температуру плавления, он не способен подвергаться воздействию огня и защищает близлежащие поверхности. В момент нагревания не выделяет вредных веществ в пространство, он экологичен. Его коэффициент проводимости недостаточно низок, поэтому вопрос изоляции решается использованием более толстого слоя гранул. Марка керамзита варьируется в зависимости от его насыпной плотности, наиболее востребованный материал для утепления отмостки – это М300 и М600. Водопоглощение колеблется от 8 до 20%, на показатель влияет технология изготовления керамзита. Для защиты фундамента применяется схема кирпичной кладки, при которой гранулы засыпают между несущей плоскостью и бетонной полосой.

3. Пеноплекс.

Относится к экструдированным видам пенополистирола. При изготовлении применяют смесь из фреона и углекислого газа для вспенивания. В результате получается плотный материал с равномерной структурой, содержащей ячейки размером 0,2 мм. Обладает самым низким из всех типов коэффициентом проводимости энергии, который составляет 0,03 Вт/мК, значит, при утеплении отмостки потребуются плиты малой толщины. Учитывая постоянное влияние грунтовых вод и особенности пучинистой почвы, Пеноплекс устойчив к негативным воздействиям и разрушению. Небольшой вес теплоизоляции позволяет не нагружать фундамент, изделия легко монтируются своими руками. Не боятся плесени, не способны гнить и разлагаться, в них не заводятся грызуны. Пеноплекс для цоколя и отмостки выпускается в плитах размером 600х1200 мм и толщиной 20-100 мм, что позволяет выбрать вариант для каждого отдельного случая при утеплении.

4. Пенополиуретан.

Материал наносится методом распыления, что обеспечивает отсутствие стыков, через которые может проникать в фундамент вода. Он не горит, защитный слой создается за несколько часов, подходит для любой поверхности, нет необходимости в предварительном выравнивании. В отличие от Пеноплекса, этот утеплитель содержит токсичные вещества. Перед напылением требуется обустройство подложки для равномерного распределения. Не рекомендуется использовать песок, так как при сильной струе под давлением его сдувает. Лучшим вариантом считается укладка керамзита или щебня при утеплении отмостки. Достаточно слоя пены в 5-7 см для предотвращения образования трещин и применения мастики в качестве дополнительной защиты.

Размеры утепленной отмостки

В первую очередь необходимо определиться с шириной и углом наклона отмостки.

В зависимости от материала верхнего слоя, уклон будет отличаться:

• Для бетона или асфальта следует делать «ленту» под уклоном в 3-5%.
• Если вы используете булыжник, то увеличьте угол наклона до 8%.

Если говорить о ширине отмостки, то минимально допустимый показатель составляет 700 мм. Чтобы не ошибиться, ориентируйтесь по карнизным свесам – отмостка должна выходить за них на 20 см.

Толщина «ленты» должна составлять порядка 90-100 см (если вы укладываете широкую отмостку, по которой будут ездить машины, то увеличьте глубину до 150 см).

Утепленная отмостка – схема теплоизоляции

Для правильного сооружения теплоизолированной окантовки важно изучить устройство утепленной отмостки вокруг дома, состоящей из следующих слоев:

• на нижнем уровне ложится геотекстиль. Разделитель на влагозащитной основе создает надежный барьер между слоями отмостки и почвой;
• после гидрозащитного слоя и грунта располагается песчаная подсыпка, толщина которой после уплотнения не превышает 150 мм;
• затем ложится листовой или гранулированный утеплитель. Он засыпается слоем сыпучего материала и мелким гравием;
• финишный слой теплоизолированной отмостки – декоративное покрытие. Оно выполняется из плитки, камня или бетона.

Для пользы дела отмостка, представляющая собой своеобразный сэндвич, может включать два слоя утеплителя. Это актуально при сооружении защитной окантовки вокруг зданий, построенных в холодной климатической зоне. Не принципиально, какой именно утеплитель использовался для утепления отмостки, а также допускается применять другое покрытие с внешней стороны. Главное надежно защитить и теплоизолировать фундамент.

Чтобы качественно утеплить отмостку, обеспечьте соответствующий дренаж

Утепление отмостки вокруг дома – применяем экструдированный полистирол

Положительно зарекомендовал себя пенополистирол, предназначенный для решения различных теплоизоляционных задач. Он используется при необходимости обеспечить эффективное утепление, когда другие виды утеплителя не дают должного эффекта. Особенно актуален материал в условиях повышенной влажности окружающей среды.

Главные достоинства экструдированного пенополистирола:

повышенный запас прочности, позволяющий сохранять целостность и функциональное назначение под воздействием сжимающих усилий;
способность сохранять свойства и не поглощать жидкость, что особенно важно для использования при сооружении отмостки;
устойчивость к воздействию отрицательных температур, позволяющая использовать материал в условиях северных районов.

К весомым преимуществам материала также относятся:

• продолжительный период эксплуатации;
• небольшой вес листового материала;
• пожарная безопасность;
• безвредность для окружающих.

Технология предусматривает монтаж пенополистирольных листов толщиной по 50 мм каждый двумя слоями или однослойную укладку плит толщиной 100 мм. Для защиты стыковых участков применяется полиэтилен, укладываемый поверх утеплителя.

Высокая прочность позволяет ему иметь низкое влагопоглощение

Утепленная отмостка с использованием пенополиуретана

Пенополиуретан широко применяется профессиональными строителями благодаря повышенным эксплуатационным характеристикам:

• пониженной теплопроводности;
• стойкости к воздействию биологических факторов;
• возможности использования независимо от температурных условий;
• пожарной безопасности;
• уменьшенному коэффициенту влагопоглощения.

Кроме того пенополиуретан сохраняет структуру и не разлагается во влажной среде. Применение пенополиуретана для изготовления утепленной отмостки позволяет надежно защитить фундаментную основу строения.

Пенопласт отличается довольно высокими теплоизоляционными свойствами

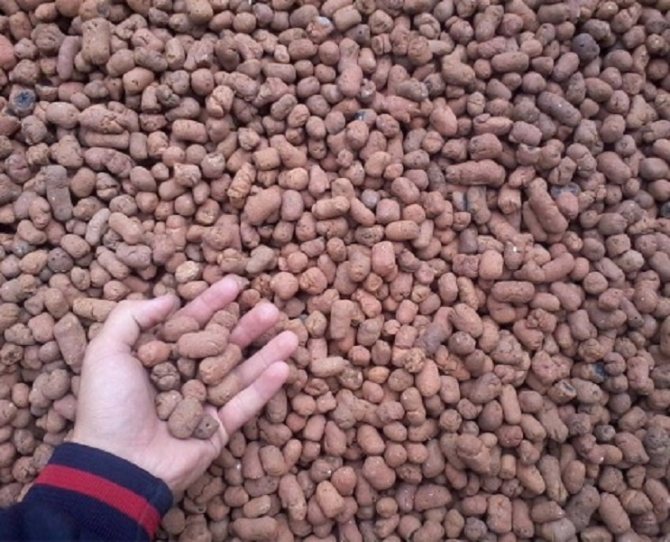

Теплоизоляция керамзитными гранулами

Керамзит пользуется популярностью для теплоизоляционных работ. Он представляет собой гранулы, полученные в специальных печах в результате высокотемпературного обжига глины. Гранулированный утеплитель отличается повышенной плотностью и прочностными свойствами, что позволяет безболезненно использовать его в качестве одного из слоев утепленной отмостки. Проблематично раскрошить или нарушить целостность керамзитных гранул.

Главные плюсы керамзита, предназначенного для теплоизоляции окантовки вокруг здания:

• уменьшенный коэффициент теплопроводности;
• возможность ускоренной укладки;
• устойчивость к воздействию влаги;
• доступный уровень цен;
• пожаробезопасность.

В строительной отрасли применяется три разновидности керамзита, отличающиеся размером фракции:

• песчаный;
• гравийный;
• щебеночный.

Щебеночная разновидность керамзита применяется для теплоизоляционных целей. По сравнению с двумя предыдущими вариантами материал обладает повышенной морозоустойчивостью. Обустройство теплоизолированной окантовки вокруг здания не займет длительный промежуток времени, если использовать в качестве утеплителя керамзит.

Керамзит также довольно качественный материал

Заключение

Как видно, утепление отмостки является очень важным мероприятием. Если оно не было выполнено в процессе строительства дома, тогда это обязательно необходимо сделать позже. Под отмосткой обязательно должен быть слой пирога из щебня и песка, который отыгрывает важную дренажную роль. Ширину отмостки можно сделать большей, чем глубина промерзания грунта. При этом придется увеличить слой бетона, а также улучшить армирование, чтобы она не трескалась.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Видео: утепленная бетонная отмостка

Соблюдение технологии утепления отмостки пенополистиролом позволяет получить надежную защиту фундамента даже собственными силами и сэкономить. Однако труд этот – тяжелый, не каждому по плечу. Профессионалы же, помимо непосредственно строительных работ, учтут особенности почвы, глубину фундамента, залегания грунтовых вод и промерзания почвы. Подскажут, от чего можно безболезненно отказаться, а на чем экономить не стоит.
