Столярная вайма своими руками

Технология производства клееных деревянных щитов

Даже если материал (толщина бревна) позволяет изготовить широкие изделия, их дальнейшее применение вызывает ряд вопросов. Вещи из цельного деревянного массива ну очень капризны в эксплуатации. Те, кто достаточно поработал с древесиной, прекрасно знают, что такое «доска пропеллером».

Для того чтобы деревянное изделие из массива не деформировалось, материал должен быть предварительно тщательно высушен и, желательно, не менее месяца выдержан в помещении, где ему предстоит находиться. Данное условие практически невыполнимо, когда мы имеем дело с дверным полотном или подоконной доской – влажность, изменения температуры неизбежно будут приводить к деформации изделия.

Этих недостатков лишены элементы из клееного массива. Берутся бруски из одного или разных сортов древесины, набираются в единый блок и проклеиваются. Для того чтобы деревянные заготовки стали единым целым, применяется специальное приспособление – вайма. Своими руками можно без особого труда собрать вполне работоспособное устройство.

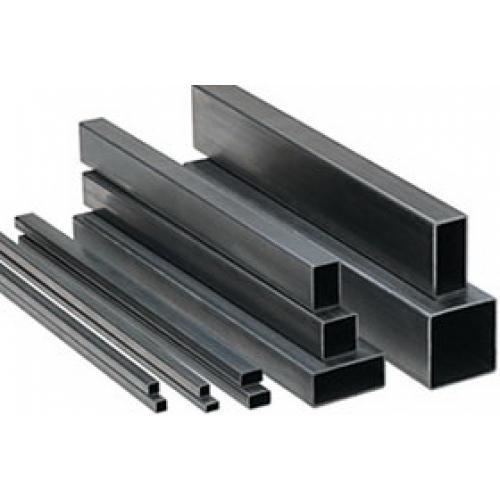

Профильная труба

Общие сведения о профильных трубах

Под термином «профильная труба» чаще всего понимают трубу, имеющую сечение, отличное от круглого.

Наиболее распространены профильные трубы с сечением:

Чаще всего профильная труба производится из углеродистой или низколегированной стали (марки Ст3СП, 09Г2С или аналогичные). Также встречаются трубы из нержавеющей стали. В отдельную категорию может быть выделена алюминиевая профильная труба – применение этого материала отличается от применения стальных труб.

Производство профильной трубы

Профильные трубы производятся путем горячей или холодной деформации круглой трубной заготовки.

  • Из заготовки (так называемого «штрипса») путем сгибания и сваривания изготавливают круглую сварную трубу требуемого диаметра (определяется расчетным методом).
  • Круглая трубная заготовка подается в формовочный станок, на котором производится ее деформация до требуемой формы и сечения.
  • Для снятия механических напряжений труба (теперь можно уже говорить о профильной трубе!) подвергается термообработке, после чего следует обязательный контроль сварного шва.

Благодаря формированию на трубе ребер жесткости изделия из трубы профильной получаются достаточно прочными – их металлический каркас выдерживает нагрузки, в разы большие, чем каркас из круглой трубы аналогичной конфигурации.

Зачем создаются проклеенные щиты из дерева

Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

Изготовление струбцины своими руками

Основу конструкции самодельной ваймы представляет прочная несущая балка. Изготавливают ее из профильной трубы прямоугольного или квадратного сечения. Также балку можно выполнить из металлического профиля: уголка или тавра.

Несущая балка должна обладать высокой прочностью и устойчивостью к нагрузкам на изгиб. Это необходимо, чтобы во время работы конструкция ваймы не выгибалась и не деформировалась.

Для сжатия мебельного щита нужно прилагать большое усилие. Поэтому если несущие балки не будут обладать достаточной прочностью, их выгнет вместе с заготовкой.

Если мебельный щит, который будут изготавливать на вайме, должен иметь большие размеры, то, соответственно, материал для основы необходимо подбирать наиболее прочный. В конструкции ваймы все упоры и винты расположены над несущей балкой. Поэтому чем выше находятся упоры и винты, тем сильнее будут нагрузки на изгиб, действующие на всю конструкцию. Для этого струбцина должна иметь очень прочную основу.

При работе ваймы на все упоры будет оказываться большое давление. Поэтому упоры должны быть рассчитаны на большую нагрузку. Иначе они могут согнуться.

Принцип работы установок

Ваймы для мебельных щитов отличаются достаточно простой конструкцией, включающей узлы базирования, фиксации и прессования пакета заготовок. На устойчивой металлической раме закреплены упоры, которые служат для предотвращения перекосов при укладке пакета и выполняются в виде стабильно зафиксированных и подвижных линеек. Возможность быстро изменять положение базирующих элементов обеспечивает оперативную перенастройку рабочих параметров при работе с заготовками разного размера.

Усилие гидравлического или пневматического оборудования приводит в движение прижимные элементы, при помощи которых производится сборка конструкции. Технологическая прочность соединения достигается за счет приложенного к деталям усилия и точного срока выдержки пакета при запрессовке. В устройствах с нагревательными элементами время обработки сокращается за счет теплового воздействия на заготовку, ускоряющего процесс полимеризации клея. Изменение параметров давления в системе производится с панели управления.

Использование вайм

Чтобы деревянное изделие имело красивый внешний вид, надлежащее качество и отвечало своему назначению, в процессе работы над его изготовлением необходимо точно соблюдать все требования. При соединении деталей деревянной конструкции необходимы усилия, чтобы в местах соединений не оставалось щелей и зазоров и они располагались по отношению друг к другу при склейке идеально точно.

Каждый мастер может своими руками изготовить струбцины-ваймы, которые пригодятся ему в мастерской. С их помощью можно производить соединения деталей необычной своеобразной формы, облицовывать плоские, объёмные и рельефные поверхности, конструировать рамочные фасады, ступени лестниц, сборку мебели, щитов и др. своими руками. Также ими производится сращивание древесины, фиксируются кромки для облицовки.

Для склеивания или сплачивания брусков по толщине и ширине используются ваймы горизонтальные или вертикальные, которые бывают одноэтажными или многоэтажными.  Также применяют веерные и поворотные разновидности вайм. Для сборки различных рамочных мебельных конструкций из брусков, дверных и оконных блоков, в том числе и своими руками, используются другие разновидности.

Иногда особенности работы профессиональных мастеров требуют использования упоров и гидроцилиндров. Для этих случаев могут применяться односторонние или двусторонние ваймы, либо устройства с роторами, имеющими горизонтальную ось вращения.

Изготовление струбцин

1. Болгаркой
разрезают профильную трубу на 6 частей по 1 метру.

Разрезанные трубы

2. К трём
трубам приваривают удлинённые гайки М12.

Трубы с приваренными гайками

3. Болгаркой
нарезают 12 полосок для серёжек длиной по 120 мм. На каждую струбцину будет
установлено по 4 полоски.

Металлические полоски для серёжек

4. На
верхней направляющей делают разметку по 150 мм, а затем сверлят сквозные
отверстия под упорный болт.

Отверстия на направляющей

5. Болгаркой металлический
стержень разрезают на 3 части. Чтобы сохранить резьбу пользуются следующими
способами:

  • с двух сторон разреза накручивают гайки М12;
  • стержень зажимают в тиски и болгаркой делают срез;
  • заусеницы на полученной шпильке удаляют на наждачном станке;
  • ключом отворачивают гайку через срез. Гайка восстанавливает резьбу в отрезанном месте.

Отрезанная шпилька

6. Из
стальных полосок делают серёжки. Для этого полоски обрабатывают на наждачном
станке и сверлят по два отверстия под болт М12.

Серёжка в сборе

Для чего нужны столярные ваймы

Производство деревянных изделий своими руками – непростая работа, требующая высокой точности проведения работ, умения работать с инструментом. Столярные ваймы, сделанные своими руками, не стоит называть прессом, так как они не оснащены механизмом для высушивания клея. Они представляют собой большую и мощную струбцину.


Конструкция ваймы сделана так, что верхняя и нижняя трубы при затяжке винта тоже сильно прижимаются друг к другу, что делает будущую заготовку идеально

Столярные ваймы используются для таких случаев:

  • склеивания деталей, имеющих необычную форму;
  • фиксации облицовочных кромок;
  • сборки слоеных и мебельных щитов, бруса;
  • конструирования рамок, каркасов мебели, стульев;
  • облицовки рельефных, плоских и объемных поверхностей;
  • сращивания древесины;
  • сборки рамных изделий (оконных, дверных);
  • производства ступенек, лестниц.

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:


Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Видео: струбцины из дерева своими руками

Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.

Сборка струбцины

Профильные
трубы соединяют между собой серёжками. Размер серёжек задаёт максимальную
толщину деревянного щита, который струбцина может сжимать.

Заданная высота серёжки и струбцины

Упорный
болт, вставленный в отверстие, будет удерживать деревянный щит при сдавливании.

Упорный болт

Шпилька будет
давить на деревянный щит через специальную вставку. Она выполнена из прочного
дерева с металлическими накладками.

Вставки под шпильки

На шпильку
накручивают удлинённую гайку, которую используют для закручивания шпильки
руками или ключом. Удлинённая гайка плотно сидит на шпильке, так как зажата
контргайкой.

Иногда
вместо удлинённой гайки устанавливают ручку. Однако в этом случае нельзя на
щите близко друг к другу устанавливать две струбцины.

Контрящая гайка на шпильке

При
сборке струбцины необходимо выдерживать одинаковыми все отступы для крепежей
серёжек в начале и в конце направляющих. Если эти размеры будут разными, то
между направляющими образуется щель. У струбцины должны быть параллельными обе
направляющие.

Важный размер
Щель между направляющими

Как сделать металлические ваймы

Мастер-класс по созданию домашней струбцины умещается в несколько несложных этапов:

Нужно подготовить металлическую основу. Длина основы должна быть не менее метра. В отдельных случаях может потребоваться трубогиб.

Далее выполняется сбор изделия на болтах. Детали будущего пресса будет удобно сваривать. Если сборка ведется на металлических уголках, на равных промежутках друг от друга надо зафиксировать швеллер.
Край швеллера и короткий уголок надо разместить между длинными деталями так, чтобы они располагались перпендикулярно в отношении друг друга

Под гайки полезно будет вставить прокладки около сантиметра.

Затем важно обработать соединения сварочным аппаратом. Стык швеллера и уголка обрабатывать не нужно

Если это сделать, получившийся шов создаст много хлопот в процессе склейки деревянных щитов.
Зажимы создаются из обыкновенного металлического прута, диаметром около пяти сантиметров. В торце просверливается сантиметровое отверстие, и внутрь устанавливаются шарикоподшипники.

Использование шарикоподшипников позволит снизить трение, а значит и увеличит продолжительность службы изделия.

  1. Гайки также необходимо приварить. Шуруп в данном случае нужно расположить параллельно металлическому профилю. Если проигнорировать этот момент, при зажиме детали она будет продавливаться.
  2. Чтобы закрепить зажимы, необходимо высверлить отверстия диаметром около сантиметра. И затем вставить в них штифты, которые позволят переменить положение заготовки в процессе работы с деревянными материалами.
  3. К нижней части получившегося устройства надо приварить упоры, которые сделают его более устойчивым и прочным.

Создавая удобные столярные ваймы для мастерской своими руками важно пристально следить, чтобы детали были размещены строго параллельно. Поможет в этом строительный уровень

Желательно стараться делать так, чтобы в ходе сварки металл не искажался.

Наглядное видео позволит разобраться в нюансах сборки.

Характеристики вайм для склеивания щитов

Современные приспособления для сборки деревянных конструкций методом сжатия выпускаются в широком ассортименте разновидностей, назначение которых определяется типом создаваемой продукции. При серийном изготовлении каркасных и щитовых изделий существует возможность купить ваймы для щитов, специальные устройства для прочного склеивания материала с использованием бокового прижима.

Станки для клеевой сборки деталей под прессом являются необходимым видом оборудования на предприятиях по изготовлению мебельных фасадов, входных и оконных групп. Равномерное распределение прижима по плоскости пакета дает возможность выпускать изделия с высокими эксплуатационными качествами и декоративными характеристиками. Основным назначением ваймы для склейки щитов является создание прижимного усилия с оптимальным уровнем давления, которое обеспечивает:

  • отсутствие зазора между стыкуемыми элементами;
  • предельно точную позицию соединяемых деталей;
  • четкие геометрические параметры заданной формы;
  • плотную и прочную стыковку элементов.

Компактные установки не нуждаются в устройстве специального основания, занимают минимальную площадь в производственных помещениях, отличаются экономичностью в использовании и несложным обслуживанием. Производительные и надежные станки гарантируют изготовление изделий в полном соответствии с техническими требованиями к клееным массивам. Затраты на приобретение пресс-ваймы быстро возвращаются на предприятие, а повысившееся качество продукции способствует увеличению продаж и росту реальной прибыли.

Сдавливание деревянного щита

Испытаем
изготовленные струбцины.

Чтобы
воспользоваться струбциной, понадобится ограничительная упорная планка с
толщиной меньшей, чем толщина склеиваемого щита. Планка будет упираться в
ограничительные болты.

Заранее
измеряют размер щита, а затем под него устанавливают ограничительные болты на обеих
струбцинах.

Установка упорной планки

Между
шпильками и деревянным щитом подкладывают вставки с металлическими накладками и
начинают сдавливать щит.

По
толщине вставки должны быть тоньше щита, чтобы сдавливание было равномерным.
Если это не удаётся сделать, то под верхнюю направляющую подкладывают брусок.

Сдавливание щита через вставки

Склеенный
щит получается качественным, потому что струбцины сдавливают заготовку в двух
плоскостях. Щит прижимается к ограничительной рейке, а верхняя направляющая не
даёт ему прогибаться.

Такая струбцина очень практичная и простая в изготовлении благодаря минимальному количеству сварок

Немаловажно, что можно регулировать силу сдавливания, а значит, есть возможность на мягком дереве не допускать вмятин

По материалам мастер-класса от ютуб-канала «Daren»в обработке Виктора Прохорова

Еще статьи из раздела Инструмент

Заходите в группы и Одноклассниках

Этапы выполнения работ

Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.

Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.

Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.

В тех случаях когда длина ваймы не позволяет выполнить большую заготовку, нужно склеивать такой щит по частям. Сначала склеивают заготовки такой ширины, которую можно зажать в струбцине. Затем из узких щитов собирают широкую заготовку. Для этого используются передвигаемые зажимы.

Затем нужно изготовить винты и гайки. Винт делают из шестигранника длиной 300 мм сечением 28 мм. Он должен иметь метрическую резьбу 2 см. Гайка изготавливается в виде шестигранника 32 мм, длиной 60 мм.

Под гайки ставят прокладки толщиной 1 см. Затем выполняют сварку. После этого изготавливают зажим из металлического прута 5 см.

Выполнять зажим, имеющий меньший диаметр, нежелательно. Иначе он будет продавливать деревянные прокладки, которые размещают между заготовкой и зажимом. Если не пользоваться прокладками, то можно деформировать заготовку.

Нужно просверлить отверстие в 1 см в торце шурупа со стороны зажима. В это отверстие устанавливают 2 шарикоподшипника, для того чтобы уменьшить трение.

Потом приваривают гайки. Необходимо следить, чтобы шуруп находился параллельно профилю. Иначе заготовка будет продавливаться.

Нужно полностью привернуть шуруп с гайкой. Затем на проточку надевают зажим. После этого под него кладут прокладки.

При помощи уровня следят, чтобы детали располагались строго параллельно. Детали закрепляют, а затем приваривают.

Сварку выполняют небольшими швами, чтобы при нагреве металла во время сварки не допускать деформацию материала.

Затем выполняют зажимы из уголка размерами 60х60 мм. Приваривают уголок к профилю. Профиль сваривают из двух уголков. Их подгоняют так, чтобы была возможность свободного перемещения и в то же время чтобы не было больших зазоров.

Закрепляют зажимы. Для этого сверлят отверстия диаметром 12 мм. В них ставят штифты. Благодаря этому можно быстро менять положение мебельных деталей при изготовлении.

Если в процессе работ при сжатии выворачивает заготовку, то причиной этому может быть неперпендикулярное положение упора по отношению к несущей балке. Поэтому нужно проверять правильное расположение деталей при помощи угольников и строительного уровня.

Затем сверлят отверстие, выполняют резьбу и приворачивают винт. Правильное положение заготовки можно регулировать при помощи винта.

При сверлении отверстий учитывают, что шуруп с подвижным упором перемещается на 200 мм. При закреплении неподвижного упора расстояние между отверстиями должно составлять 150 мм. Иначе могут появиться такие участки, в которые заготовка не поместится.

Сначала выполняют сквозное отверстие на зажиме. После этого устанавливают его на свое место, прижимают струбциной. Затем через это отверстие просверливают профиль несущей балки. Так можно выполнить точное скрепление деталей.

Можно выполнить вайму, в которой можно прижимать щит к несущему профилю. Эта конструкция более надежная, но ее сложнее изготовить.

На этом работы по изготовлению самодельной струбцины заканчиваются.

Конструкция струбцины позволяет качественно выполнять работы по склеиванию мебельных щитов различных размеров и толщины.

В этой статье вы найдете подробную инструкцию по изготовлению ваймы

своими руками.

Если вы занимаетесь изготовлением мебели из , то вам не обойтись без столярной ваймы

. Для этого ее не обязательно покупать. Вайму для склеивания можно сделатьсвоими руками .

Как выбрать?

Широкий ассортимент моделей описываемого оборудования, с одной стороны, позволяет оснастить мастерскую наиболее подходящими установками. В то же время, такое разнообразие может привести в замешательство потенциального покупателя

При выборе ваймы стоит уделить внимание следующим важным моментам

  • Тип нагрузки и создания давления. Имеется в виду выбор роторных, гидравлических и пневматических устройств. Последний вариант будет оптимальным решением для мелкого производства.
  • Технические характеристики. Речь идёт о габаритах установки, а также количестве камер и рабочих цилиндров.
  • Показатели создаваемого давления.

Вайма из дерева своими руками. Столярная вайма своими руками

Натуральное дерево и как строительный материал, и как материал для изготовления мебели не теряет своей актуальности.

К сожалению, не много на планете осталось мест, где растут деревья, из стволов которых можно изготавливать цельные дверные полотна, столешницы или даже широкие подоконные доски.

Такое несложное приспособление, как вайма, своими руками позволяет делать клееные – заготовки для домашней и садовой мебели.

Вайма из стального профиля

Но иногда умельцы ваймы собирают не хуже заводских. Вот один из вариантов:

Прижимной винт вначале вывинчивается до упора. Рейки проклеивают и укладывают на вайму, начиная от прижимного узла. После того, как заготовка массива набрана, она накрывается верхней профильной трубой, болтами в одну из пар отверстий (в зависимости от ширины будущего массива) закрепляется ответный узел.

Вращением прижимного болта заготовка сжимается с боков. Конструкция ваймы сделана так, что верхняя и нижняя трубы при затяжке винта тоже сильно прижимаются друг к другу, что делает будущую заготовку идеально плоской. Такая вайма, своими руками сделанная, позволяет изготавливать любые изделия – от разделочных досок до дверных полотен.

В настоящее время промышленность предлагает струбцины или ваймы различных конструкций. Но они имеют слишком крупные габариты и высокую стоимость. Поэтому для домашней столярной мастерской можно изготовить струбцину своими руками.

С помощью самодельной ваймы можно выполнять склеивание мебельного щита и другие столярные работы.

Материалы и инструменты

  • профильная труба прямоугольного сечения;
  • винты;
  • гайки;
  • упоры;
  • деревянные прокладки;
  • сварочный аппарат;
  • болгарка;
  • строительный уровень;
  • угольники.

Крепление упоров к балке должно быть прочным и иметь возможность быстро перемещаться в продольном направлении.

Мебельные щиты, которые должны зажиматься в устройстве, могут быть различной ширины. В процессе работы не всегда есть возможность прикреплять винтами заготовки разных размеров. Поэтому необходимо создать возможность перемещать зажимы.

Все винты должны обладать необходимой прочностью. Гайки должны быть усиленной конструкции. Их можно приобрести в строительных магазинах. Можно заказать изготовление этих деталей в токарной мастерской. Также необходимо заказать токарю изготовление упоров к винтам необходимых размеров.

Если купить готовые винты, то придется выполнить проточку для установки и закрепления зажимов.

Что такое вайма и зачем она нужна?

Вайма представляет собой конструкцию для сборки и склеивания деревянных изделий. Столярная вайма состоит из металлической рамы, с подвижными и неподвижными упорами. Другими словами вайма – это та же струбцина, только большая и более мощная.

Что это такое?

Независимо от типа и характеристик, любая вайма представляет собой сжимающий механизм. Подобные приспособления широко используются для производства:

  • различных предметов мебели;
  • каркасов из дерева;
  • мебельных щитов;
  • рамок и много другого.

Сжимающие устройства отвечают за максимально надёжную фиксацию скрепляемых конструктивных элементов до полного высыхания клеевых составов. Стоит отметить, что клееные заготовки больших размеров, в отличие от аналогов из цельного дерева, менее подвержены такому явлению, как коробление. При этом все характеристики и эксплуатационные показатели напрямую зависят от качества склеивания. В данном случае наиболее важными будут следующие моменты:

  • толщина будущей заготовки и всех её элементов;
  • особенности используемого клея;
  • ориентирование слоёв;
  • количество элементов.

Сейчас в мебельном производстве и других сферах широко применяются различные зажимные конструкции. С их помощью быстро и качественно соединяют не только брус в деревянные щиты

Если анализировать основные эксплуатационные качества, которыми обладают современные пресс-ваймы, то стоит акцентировать внимание на следующих явных преимуществах их использования

  • Максимально равномерное распределение давления по всей поверхности, что обеспечивает соответствующее качество производимых изделий из любых типов древесины, независимо от конструктивных особенностей.
  • Минимизация рисков появления зазоров между соединяемыми деталями после высыхания клея.
  • Возможность индивидуального позиционирования каждого элемента, в зависимости от особенностей будущего изделия.
  • Многие приспособления имеют сравнительно небольшие габариты, а также являются максимально мобильными. Благодаря этому их эксплуатация не предусматривает выделение отдельного помещения.
  • Подавляющее большинство моделей характеризуются предельной простотой устройства и функционирования. Это позволяет успешно использовать их даже начинающим мастерам. Главное, учитывать рекомендации производителя.

Особенности конструкции

В процессе производства деревянных изделий своими руками часто требуется соединение деталей. Этот процесс позволит получить детали достаточно большой ширины. Такие изделия гораздо меньше подвержены короблению чем те, которые изготовлены из цельного дерева

Но очень важно обеспечить ровное и надёжное склеивание. При этом требуется учитывать ряд факторов: толщину заготовок, клея, ориентирование и количество слоёв

Существует множество различных конструкций вайм для сборки деревянных изделий, склеивания брусков и др. Это столярное оборудование используется для разных работ в мастерской своими руками. Выбор зависит от особенностей материалов, работы и конечной цели.

Ваймы пневматические представляют собой станки, на которых производится прессовка и зажим деревянных изделий для оклейки. Давящей силой является сжатый воздух. Они часто используются в деревообрабатывающей промышленности при изготовлении предметов из дерева: мебели и др. С их помощью можно склеивать детали конструкции под высоким давлением. Так производятся брусья и щиты, многослойные балки требуемых размеров. Состоят такие ваймы из зажимов и специальных секций для осуществления вертикальной двусторонней фиксации. Использовать их можно для древесины и твёрдых и мягких пород.

Ваймы механические бывают рычажными, винтовыми, кулачковыми и др. Они состоят из станины с упорами, которых может быть два или четыре. Упоры приводятся в действие при помощи винтов, для вращения которых имеются рукоятки или маховички.

Вайма из стального профиля

Но иногда умельцы ваймы собирают не хуже заводских. Вот один из вариантов:

Прижимной винт вначале вывинчивается до упора. Рейки проклеивают и укладывают на вайму, начиная от прижимного узла. После того, как заготовка массива набрана, она накрывается верхней профильной трубой, болтами в одну из пар отверстий (в зависимости от ширины будущего массива) закрепляется ответный узел.

Вращением прижимного болта заготовка сжимается с боков. Конструкция ваймы сделана так, что верхняя и нижняя трубы при затяжке винта тоже сильно прижимаются друг к другу, что делает будущую заготовку идеально плоской. Такая вайма, своими руками сделанная, позволяет изготавливать любые изделия — от разделочных досок до дверных полотен.

Домашнему умельцу порой необходимо самостоятельно сплачивать бруски либо доски в щит. Безусловно, можно купить для даной работы нужную вайму (и, этот вариант будет более чем правильным), но для этого необходимы определённые финансы, и немалые, и кроме того час на поиски . В связи с чем в ряде вариантов целесообразнее сконструировать вайму , хотя бы из соображений оперативности. Самое главное, чтобы она выполняла возложенную на неё задачу.

Мне нужно было изготовить прочное дверное полотно нестандартных размеров для . Заготовками для него служили строганые доски, отшлифованные и откалиброванные по толщине, но разной ширины. Кроме них понадобился ещё и доборный брусок. Клей, шпонки-бисквиты N96, а также ламельная фрезерная машинка и другие необходимые инструменты в мастерской были, а вот ваймой, к сожалению, я ещё не обзавёлся. Однако от стройки остались бруски сечением 50×50 мм, из которых и решено было собрать приспособление.

Бруски для приспособления подбирал исходя из размеров щита-заготовки (900×2000 мм). Собирал приспособление на полу. Уложив первый ряд из параллельных друг другу пяти поперечных брусков длиной примерно по 1,2 м с шагом 45 см, соединил их с одной стороны продольным бруском чуть длиннее 2 м, используя саморезы Ø6×90 мм. Второй продольный брусок — переставной. Он крепится каждый раз по месту: вплотную к первому бруску укладывается комплект из сплачиваемых досок, затем — разжимные клинья (я заготовил пять пар) и второй продольный брусок.

Особенности изготовления простой ваймы из саморезов и бруса

Иногда мастеру необходима большая струбцина для изготовления одного изделия. Для этого не требуется постоянная конструкция. Своими руками можно соорудить одноразовые ваймы. Чтобы сделать инструмент потребуются:

  • деревянный брус;
  • прочные длинные саморезы;
  • электролобзик или ножовка;
  • шуруповерт;
  • столярный топор.

Чтобы правильно соорудить конструкцию, сначала необходимо сделать ее чертеж. Технология изготовления простой ваймы следующая:

  • деревянные элементы укладываются в горизонтальном положении на ровную поверхность;
  • размещают заготовку. Расстояние между элементами – 40 см;
  • по обеим сторонам от нее строго параллельно кладется длинный брус, фиксирующийся к поперечинам при помощи саморезов;
  • для сжатия заготовки вайма расклинивается специальными клиньями;
  • как только изделие склеится, струбцину следует разобрать. Ее элементы можно в дальнейшем использовать с разной целью.

Ваймы столярные, сделанные своими руками, — отличный инструмент для изготовления дверей, ступенек, оконных рам. Даже если человек не занимается производством мебели, то он может существенно удешевить ремонт своего дома.

В настоящее время промышленность предлагает струбцины или ваймы различных конструкций. Но они имеют слишком крупные габариты и высокую стоимость. Поэтому для домашней столярной мастерской можно изготовить струбцину своими руками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
