Схема вытяжки в погребе гаража

Сравнительная характеристика типов вентиляций

• Принудительная вентиляция погреба функционирует с помощью электричества. При перебоях, циркуляция воздуха производиться не будет.
• Естественная вентиляция работает с помощью разницы температур, в летнее время циркуляция слабая, а зимой наоборот, если не перекрывать заслонку на воздуховоде, то с помощью сквозняка помещение очень быстро остынет. Вентиляция производится вне зависимости от электроснабжения.
• Воздух, проходя через прибор, нагревается или остывает, это очень удобно в зимнее время и летний период. Также с помощью регулятора скорости можно регулировать циркуляцию воздуха в помещении. Если вентилятор сломается, то придется потратиться на новый, причем в данный период воздух циркулировать не будет.
• Естественное вентилирование хорошо тем, что не требует никаких дополнительных финансовых затрат, главное изначально закупить качественные воздуховоды.
• При работе принудительной вентиляции создается шум, который может создавать дискомфорт окружающим.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

• Естественную,
• Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

• простота установки;
• низкая стоимость;
• бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

• отсутствие фильтров;
• невозможность нагрева или охлаждения воздушных масс;
• невозможность регулирования работы.

1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

• возможность выхода из строя механических деталей;
• зависимость от электроэнергии;
• сложность установки;
• большие габариты основных элементов;
• высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

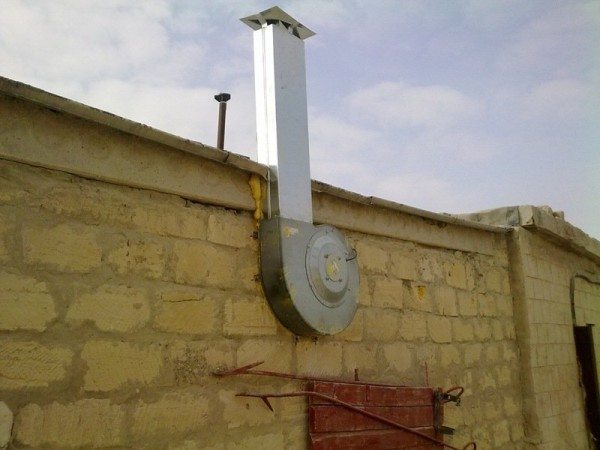

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

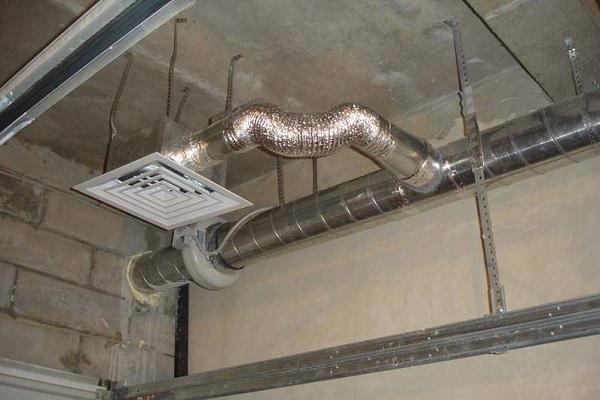

Механическая вентиляция в погребе

Устройство механической вентиляции требует использования большего оборудования и монтаж электропроводки. Рассмотрим этапы работ подробнее.

Оборудование для вентиляции

В принципе, система вентиляции погреба гаража состоит из тех же элементов, что для других помещений. Она состоит из двух частей – приточной и вытяжной. Причем, механические могут быть как обе, так и одна из них. Во втором случае воздухообмен происходит естественным путем. То есть, к примеру, подача воздуха осуществляется с использованием вентилятора, а вытяжку устраивают по естественным каналам, и наоборот.

Что требуется для устройства механической вентиляции? Обязательным элементом является вентилятор. Вентиляторы бывают осевые и радиальные. Для небольших помещений применяют осевые, так как радиальные выпускается большей производительности. Применение их в небольшом погребе не целесообразно. Также возможно использование:

• фильтра;
• обогревателя;
• регулятора производительности.

Вентилятор подбирается по производительности. Это значение в м3/ч служит основой для выбора модели. Для этого нужно посмотреть технические характеристики агрегата. Не стоит забывать о потерях давления в воздуховоде, если такой используется. Фильтр подбирается по диаметру вентилятора. Нагреватель для таких небольших систем используются редко, но расчет нужно проводить так, чтобы подаваемый внутрь воздух был приемлемой температуры.

В большинстве случаев достаточно использовать вытяжной вентилятор диаметром 125–150 мм, а приток устроить естественным, через приточные отверстия.

Монтаж

После расчета и подбора оборудования приступают к монтажу. В первую очередь нужно знать, что заборное и вытяжное отверстия должны находиться на некотором расстоянии друг от друга. Если они расположены на одной стене, то нужно отступить по крайней мере несколько метров. Работы проводят таким образом:

• Так как погреб в большинстве случаев располагается под поверхностью земли, то вытяжные и приточные трубы необходимо провести через помещение гаража. Для этого в перекрытии между погребом и гаражом вырезаются отверстия необходимого диаметра, через которые устраивают воздуховоды и выводят их через наружные стены, крышу или фасад гаража.
• После чего внутри гаража к воздуховоду крепится вытяжной вентилятор. К нему необходимо провести электропроводку с выключателем.
• На наружных выходах труб необходимо установить решетки. На приточных ветках используются обычные прямоугольные или круглые решетки с сетками. На вытяжном канале целесообразно установить решетку с обратным клапаном или гравитационными жалюзи. Это позволит автоматически перекрыть поток воздуха в обратную сторону при отключении агрегата.

При устройстве подачи воздуха естественным путем без обогрева, необходимо защитить вентиляционные отверстия утеплением. Такая защита необходима для того, чтобы холодный воздух не способствовал конденсации влаги внутри помещения. Влажность приводит к коррозии как оборудования, так и металлических элементов самого гаража.

Важно обеспечить вентиляцию погреба в гараже любым из описанных способов, чтобы защитить его от возникновения грибка и увеличения концентрации вредных выхлопных газов

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха

Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Монтаж естественной вентиляции

Чтобы система была работоспособной, следует соблюдать следующие правила:

1. Вытяжной канал должен быть вертикальным и иметь высоту от уровня земли не менее 2,5 м (оптимально – 3 м). При этом оголовок вытяжки должен быть как минимум на 0,5 м выше крыши гаража (оптимально – 1 м).
2. Входная часть приточной трубы, через которую осуществляется забор свежего воздуха, должна находиться примерно в полуметре над землей.
3. Трубы, из которых делаются приточный и вытяжной каналы, должны иметь достаточный диаметр.

Обычно его рассчитывают по формуле:

D = 15 S,

Где D – диаметр труб, мм;

S – площадь погреба, кв. м.

Показатели воздухообмена у естественной вентиляции окажутся наилучшими, если вытяжной канал большей своей частью будет располагаться внутри гаража. Тогда воздух в нем не будет сильно остывать, что обеспечит хорошую тягу. Но следует быть готовым к тому, что такое решение является достаточно сложным: придется пробивать отверстия в перекрытии и крыше, при этом второе нужно будет тщательно герметизировать.

Движение воздуха при естественной вентиляции

Более простой способ – прорыть в стене тоннель, выводящий за очертания гаража (прием возможен, если рядом нет другого гаража). Тогда почти вся вытяжка будет находиться снаружи и пробивать строительные конструкции не придется, но зато тяга в канале будет хуже, а количество образующегося конденсата – больше.

Интенсифицировать воздухообмен помогут следующие хитрости:

1. На входе в приточный канал можно установить флюгер-диффузор, через который воздух в ветреную погоду будет активно задуваться внутрь.
2. На оголовке вытяжки установите особый элемент – дефлектор. В силу особенностей его конструкции при наличии ветра в зоне оголовка вытяжного вентканала образуется разрежение, усиливающее тягу. По диаметру дефлектор должен в 2 раза превосходить оголовок трубы – тогда эффект от него будет наибольшим. Нижний край элемента после установки должен оказаться на несколько сантиметров ниже верхнего края трубы. В какой-то мере роль дефлектора может выполнять самодельный конический колпак из жести.
3. Можно применить прием, требующий подключения к электричеству, но обходящийся гораздо дешевле, чем установка вентилятора. На входе в вытяжной канал нужно установить маломощную лампочку типа «миньон». За счет дополнительного подогрева воздуха она поспособствует усилению конвекции.

В большинстве случаев приточку устраивают по самой простой схеме: при возведении наружной стены в ней примерно в полуметре над землей оставляют проем, который затем закрывают металлической решеткой. Свежий воздух при этом будет проникать в подвал через щели во входном отверстии.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Варианты: как самому сделать воздушную вентиляцию в погребе гаража?

Выбор метода вентилирования зависит от многих факторов. Основная задача – обеспечить прохождение необходимого объема воздуха в определенном помещении. Существует три вида систем:

• Упрощенная – подходит для площадей не более 5 кв. метров. Конструктивно представляет собой две отдушины диаметром 100-150 мм, которые размещены на противоположных стенках в разных уровнях.
• Естественная – если площадь не разделена перегородками, то подойдет естественная вентиляция с погребом, состоящая из двух вентиляционных шахт. Одна из них выполняет роль приточной, а вторая – вытяжной. Приточная труба устроена на глубине около 0,5 метров от пола, а вытяжная – в противоположном углу под потолком.
• Принудительная – представляет собой дополнение к естественному вентилированию. Суть конструкции состоит в установке вентилятора в вытяжную шахту, который заставляет работать систему в любых условиях.

Чтобы повысить эффективность вытяжки в подвале частного гаража, мастера рекомендуют использовать дефлектор. Его устанавливают на трубе над крышей, при наличии ветра под колпаком создается отрицательное давление, что увеличивает КПД вытяжной системы.

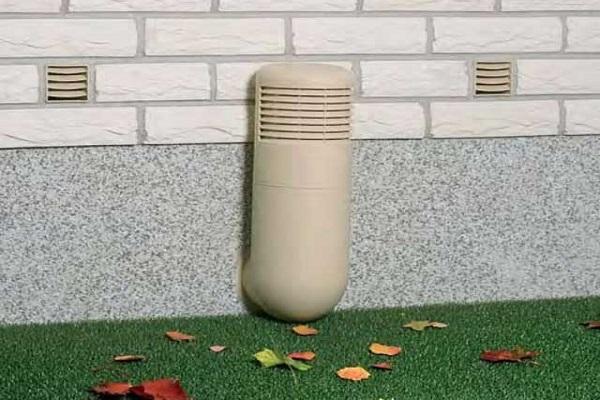

Отверстие приточной шахты ограждают металлической решеткой, задача которой предотвратить попадание насекомых и грызунов внутрь подвального помещения. Наличие регулировочных заслонок также не помешает, это даст возможность контроля интенсивности воздушных потоков.

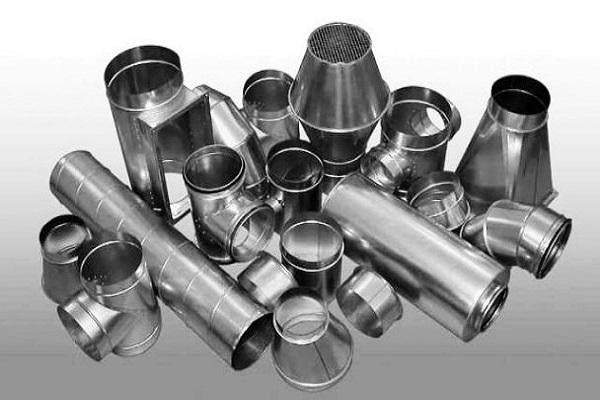

Материал для труб

Чтобы воздушная вентиляция в подвале долгое время служила и не доставляла лишних хлопот, важно выбрать надежные трубы. Сегодня при их производстве активно применяются следующие материалы:

1. Полиэтилен низкого давления.
2. Оцинкованный металл.
3. Асбоцемент.

Предназначение вентиляции

Основным условием, требующимся при использовании погреба, является установка эффективной вентиляционной системы, благодаря которой создается благоприятная атмосфера для длительной сохранности овощей. Итак:

• Если помещение плохо проветривается, воздух внутри погреба становится влажным и затхлым, что может привести к усиленному загниванию овощей.
• Излишняя вентиляция приводит к возникновению сквозняков, в результате чего может наблюдаться усыхание корнеплодов. Для избегания таких явлений необходимо создание оптимального режима температуры, влажности, правильного воздухообмена.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.
