Как правильно сделать вентиляцию в ванной комнате и туалете в квартире

Требования и нормы

Согласно этому документу, в помещениях требуется искусственная вентиляция в случае, если из-за загрязненного воздуха или природных условий требуемые санитарные нормы не соблюдаются ввиду отсутствия естественной вентиляции или если простого проветривания оказывается недостаточно.

Допустимый уровень содержания пыли и вредных веществ в воздухе прописан в санитарно-эпидемиологических правилах. Так, в том, что касается углекислого газа, максимально допустимое количество углекислого газа в сельской местности составляет 650 мг/м3, в малых городах — 800 мг/м3, а в крупных городах — 1 000 мг/м3. При этом норма воздухообмена на одного человека — 28 м3/ч. Избыток углекислого газа может вызывать отдышку, сухой кашель, насморк и другие негативные последствия для организма.

Установка вентилятора

В большинстве случаев не возникает проблем с тем, как сделать вентиляцию в ванной комнате. Есть несколько общих правил по размещению вытяжки в помещении:

• Она должна находиться на максимально возможной высоте, как можно ближе к потолку, это увеличит объем очищаемого воздуха.
• Как можно дальше от воды и сантехнических приборов, т. к. влага может вызвать короткое замыкание.
• На максимальном удалении от форточек, дверей и прочих естественных источников свежего воздуха, иначе вентиляция не будет охватывать весь объем помещения. Воздушные массы, только попавшие в комнату, тут же будут удаляться через шахту, при этом остальной воздух будет застаиваться.

Подключить прибор к электричеству можно разными способами:

• сделать отдельный выключатель, т. е. работать устройство будет только тогда, когда кто-либо нажмет на кнопку (выключатель может быть как снаружи, так и внутри комнаты);
• соединить с выключателем ванной, в этом случае вентилятор будет работать тогда, когда горит свет в помещении.

Здесь каждый волен выбирать тот вариант, который посчитает более удобным для себя.

Качественная вентиляция в ванной очень важна. Здесь застой воздуха может привести к появлению плесени, грибка, а также создаст неблагоприятный микроклимат для человека.

Требования

Вентиляция в ванной комнате и туалете является тонко организованной системой, от работы которой зависит микроклимат этих помещений. Причиной проблем в функционировании оборудования чаще всего становятся ошибки при проектировании и монтаже своими руками. Опытные мастера советуют прочистить вентиляционный канал, прежде чем менять устройство системы. К конструкции вентиляции в санитарном помещении предъявляются следующие требования:

• Уровень шума вентиляционного оборудования, устанавливаемого в жилых домах, не должен превышать 30 Дб. Поэтому для ванной подходят только малошумные бытовые вентиляторы.

• Чтобы обеспечить максимальный уровень тяги в канале, он размещается у стены, расположенной напротив входной двери, из которой осуществляет забор свежего воздуха для функционирования системы.
• Вентиляционное оборудование устанавливают подальше от электронагревательных приборов, так как они выдерживают температуру лишь до 50 градусов. Нагревание вентиляторов приводит к поломкам, а также снижает уровень тяги в канале.
• Мощность и производительность оборудования выбирают в соответствии с объемом помещения и частоты использования.
• Для экономии энергоресурсов можно сделать вентиляцию с датчиком влажности воздуха, датчиком движения или таймером, чтобы автоматизировать работу оборудования.
• Шахта канала делается прямой, ровной и гладкой, чтобы облегчить движение воздушных потоков.

Требования к вентиляционной системе ванной комнаты регламентируются СНиП 41-01-2003. В этом нормативном документе описывается максимальное содержание пыли, углекислого газа и норму воздухообмена. Если воздух в санитарных помещениях не соответствует требованиям, необходимо очистить вентканал и оценить, требуется ли установка дополнительного оборудования.

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Типы моделей

Вентиляционные конструкции могут обустраиваться с помощью различных конструкций, которые значительно улучшают эксплуатационные характеристики. Они подразделяются на:

• Осевые. Данные модели пропускают поток воздушных масс вдоль своей оси, нагнетаемых при помощи особых лопастей в виде лопаток. Такое оборудование монтируется предпочтительно в частном жилье. Монтаж производится на поверхности стены и оконных проемах мощность до 50 Па.

• Центробежно-осевые экземпляры имеют высокую производительность, а также отличаются своей надежной звукоизоляцией. Их эксплуатационные свойства находятся на превосходном уровне, однако, стоимость оборудования не всегда отвечает доступности для большинства потребителей.

• Диаметральные. Такие модели отличаются своим устройством, основой которого является колесо или барабан. Их производительность не очень высокого уровня, но для санузла она подойдет как нельзя кстати.

Вентиляция в ванной и туалете в квартире

Учитывая тип воздухообмена, вентиляция бывает принудительной и естественной. Во втором случае, речь идет о банальном проветривании комнаты через окна, двери. Создание искусственной или принудительной вентиляции возможно с помощью вентилятора, его цель – выполнение вытяжки воздуха на улицу. Благодаря такому варианту, можно с легкостью распрощаться с повышенной влажностью, избавиться от неприятного запаха.

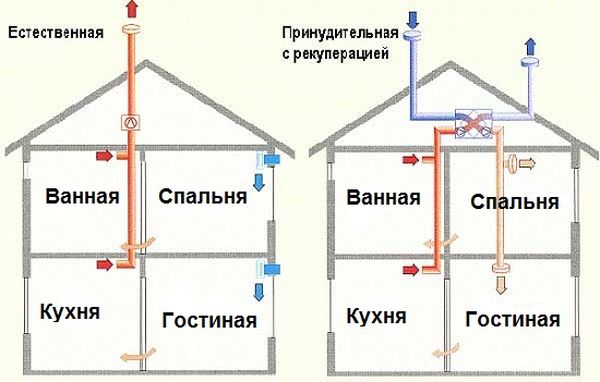

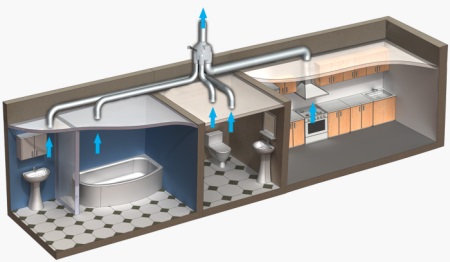

Схема вентиляции в ванной комнате и туалете в квартире

Монтаж каналов для вентиляции осуществляется на стенах, потолке. Если отсутствуют воздуховоды, то их нужно установить обязательно, если речь идет об искусственной вентиляции.

Монтировать вытяжку в ванной в квартире лучше напротив двери, это поможет нормализовать циркуляцию свежего воздуха.

Если же воздуховод имеет слишком узкое отверстие, его можно расширить, воспользовавшись перфоратором. Когда отверстие очень широкое, можно монтировать трубу из пластика, затем зафиксировать раствором на основе цемента. Полости в трубе запенивают, а вытяжку крепят дюбелями.

Важно заметить, что в квартире обязаны быть воздуховоды по факту. Единственное, что придется выполнить, так это установить вентилятор. Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной

Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку

Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной. Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку.

Во многих ванных комнатах принято покрывать потолок натяжным полотном, что помогает бороться с влажностью. Подобные покрытия характеризуются шикарной влагостойкостью, но под ним все равно формируется пространство, где требуется обязательная вентиляция.

Вентиляция под натяжным потолком в данной комнате нужна из-за огромного количества влажного воздуха, пара. В таких случаях стоит установить крупные диффузоры, за счет которых возможно прохождение большего объема воздуха. Проблема решается втягиванием, надуванием покрытия. Необходимо установить круглую решетку небольших размеров, которая монтируется также, как и встроенный светильник.

Когда нужна принудительная вентиляция

Конечно, вы сможете установить принудительную (искусственную) вентиляцию в ванной комнате просто потому, что вам нравятся хорошо вентилируемое помещение. Но есть также несколько ситуаций, при которых установка принудительной вентиляции просто необходима:

Если вытяжка на естественной тяге плохо работает или же её работа совершенно не является эффективной.
В том случае, если система вентиляции, работающая ранее, полностью или частично вышла из строя

Ремонт такой вентиляции может быть совсем нецелесообразным.
Особенно важно устанавливать искусственную вентиляцию, если вы хотите разместить в своей ванной душ с сауной или же парогенератор.
Вентиляционная система в ванной комнате из дерева будет испытывать дополнительные нагрузки из-за особенности материала создания. Поэтому её нельзя отправлять в один ряд к ванным в обычных, кирпичных домах.
Именно поэтому при проектировании ванной комнаты в деревянном доме нужно учитывать дополнительные каналы вентиляции. Совершенно не рекомендуется использовать для этого дела кондиционеры, ведь они сильно высушивают воздух и вредят деревянным стенам вашего дома.

Совершенно не рекомендуется использовать для этого дела кондиционеры, ведь они сильно высушивают воздух и вредят деревянным стенам вашего дома.

Говоря простым языком — установка принудительной вентиляции помогает решить такую актуальную проблему, как хорошее проветривание в помещении сан. узла. Окна в ванных комнатах планируются очень редко. Именно поэтому наладить хороший интенсивный воздухообмен можно только за счёт организации эффективной искусственной системы.

Вентиляция в интерьере ванной комнаты.

Проверить, нужна ли вам дополнительная вентиляция в ванной комнате можно при помощи обычной, бумажной салфетки. Слегка приоткройте форточку в квартире (на кухне или в спальне) и настежь откройте двери в ванную. Возьмите салфеточку и преподнесите её к отверстию вентиляции в сан. узле. Если с воздухообменом в квартире всё в порядке, салфетка должна прижаться (прилипнуть) к отверстию вентиляции. Если же по каким-то причинам этого не происходит, вам следует как можно скорее разобраться в причинах. Возможно, ваш вентиляционный канал просто засорён, и его необходимо прочистить.

Можно также провести проверку тяги воздуха при помощи свечи или же зажигалки. Поднесите зажжённую свечу к вентиляции и следите за её состоянием. Её пламя должно сильно склоняться в сторону вентиляции. Чем сильнее наклоняется свеча, тем лучше тяга у вентиляции. Следует отметить, что в жаркую и очень влажную погоду воздух в вентиляционной шахте застаивается, а это, в свою очередь может значительно повлиять на качество вашей проверки.

Специалисты застройщики утверждают, что установка искусственной вентиляции, в независимости от результатов проверок необходима в каждой квартире. Благодаря дополнительно вентиляции ваша ванная комната всегда будет сухой, а это поможет продлить эксплуатационный срок ремонта.

Как сделать самостоятельно?

Обладая теоретическими знаниями, организовать принудительную вытяжную вентиляцию просто. Основу конструкции составляет вытяжной вентилятор. Лучше взять полуавтоматическое устройство с гигрометром и таймером – он будет включаться при повышенной влажности воздуха, а выключаться через установленный промежуток времени.

Ход работ следующий:

1. Устройство монтируется на выходе вентканала в ванной или туалете, крепится дюбелями или саморезами.
2. Затем подводится кабель к распределительной коробке. Провод можно сделать внутри стены в специально выдолбленной канавке или поверх неё, прикрыв сверху пластиковым коробом.
3. Вентилятор подключается к электросети по схеме.

Внимание
Если конструкция устанавливается во влажном помещении, все соединения закрепляются специальными клеммами.

Расчёты

Расчёты составляют основную сложность при самостоятельной установке вентиляционных систем

Во внимание должны быть взяты:

• уровень шума;
• производительность;
• количество вентиляторов, их мощность;
• сечение воздуховодов;
• наличие вспомогательных устройств, их мощность и виды: рекуператоры, обогреватели и др.

Есть несколько видов расчётов при монтаже принудительной вентиляционной системы. Поговорим о них подробнее.

По кратности

Кратность – одна из основных величин, учитываемая при монтаже принудительной вентиляции. Она обозначает, сколько раз должно произойти воздухозамещение в течение часа. Например, величина «3» будет означать, что за час воздух поменяется трижды.

По площади

При этом виде расчётов за основу берётся размер занимаемой площади. По нормам берётся усреднённый показатель для помещений высотой 3 метра: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час. Расчёт по площади оптимален для самостоятельной установки оборудования у себя в квартире или в доме.

Площадь вентканалов

Скорость и объём выдуваемого воздуха влияют на площадь сечения воздуховодов. При выборе типа вытяжки, устанавливаемой в помещении, следует учесть:

• принудительная система будет действовать, если скорость отводимого воздуха 3,5 м в секунду;
• при естественной вентиляции – примерно 1,5 м в секунду.

Задумав самостоятельный монтаж принудительной вентиляции, нужно взять во внимание расположение комнат, площадь помещения, назначение и др. Перед началом работ требуется качественная подготовка, которая заключается в выборе материалов и грамотном расчёте

Экономить при этом не стоит, ведь оборудование устанавливается надолго.

Процесс установки

Чтобы установить вентилятор, необходимо следовать определенным инструкциям. Зачастую на самой упаковке с вентилятором уже есть некоторые рекомендации, как правильно осуществлять его монтаж. Однако до того, как можно будет что-то монтировать, нужно проверить работоспособность вентиляционной шахты, хорошо ли она справляется с забором воздуха и выводит ли в полной мере его с помещения. Если обнаруживаются какие-либо проблемы с потоком воздуха, необходимо тщательно проверить каналы и почистить их.

Для установки вентилятора первым делом нужно снять декоративную решетку, после чего примерить вентилятор к конкретному воздуховоду

Важно зафиксировать прибор в отверстии герметиком или специальным клеем, но самым надежным вариантом будет использование саморезов. Как только основное крепление было сделано, важно позаботиться о том, чтобы не осталось мелких недостатков

Как только все закончено, можно поставить на место решетку и проверить работоспособность аппарата.

Если в помещении нет вентиляционной шахты, то организовывать ее нужно не менее чем на двухметровой высоте. Желательно расположить выходное отверстие напротив дверей или по диагонали от них. Это поможет создать необходимый приток воздуха для активного вентилирования пространства. Работоспособность вентилятора можно выбрать по желанию. Он может включаться автоматически, если в нем есть соответствующие устройства, а можно активизировать его путем включения выключателя самого вентилятора или совмещенного со светом в ванной.

Выбор вентилятора должен быть оправданным, чтобы его мощности хватало для санузла, а дизайн решетки подбирается из расчета внешнего вида пространства, чтобы подчеркнуть его стиль и дополнить при необходимости. Установив такой аппарат, можно продлить сохранность всех покрытий в санузле и обеспечить комфортное и безопасное использование как ванны, так и туалета.

Виды систем

Вентиляционную систему в туалете на даче или в загородном доме организовывают несколькими методами:

1. Естественный. Поток воздуха происходит самотеком, под влиянием проветривания. В помещении создается перепад силы давления воздушной массы.
2. Принудительный. Используются механические приспособления типа вентилятора, воздухонагревателя и т. п.
3. Вытяжной. Естественная приточно-вытяжная вентиляция позволяет добиться хорошего результата.Разберем все способы подробнее.

Естественный

Обыкновенное окошко в стене туалетной кабинки выполняет двоякую функцию: источник дневного света и проем для перемещения воздуха по маршруту «окно – выгребная яма». Геометрия и форма окна никакой роли не играют, но кое-какие требования к этому элементу предъявляются.

1. Окошко не нужно стеклить, воздух должен циркулировать постоянно. На зиму его проще прикрывать листом фанерки, минимизируя поток холода.
2. В отверстие не должен попадать снег и дождь, поэтому монтировать его следует под самой крышей или козырьком.
3. Для усиления вентиляции вырезают два отверстия – в дверях и одной из стен.
4. Чтобы внутрь не залетали насекомые, окошко прикрывают мелкоячеистой сеточкой или марлей.
5. Специалисты рекомендуют в нижней части стен организовать отверстия в виде нескольких щелей, прикрыв их решеткой. Такой вариант значительно улучшит циркуляцию.

Принудительный

Применив данный подход, можно сделать вытяжку более эффективной за счет того, что:

• принудительный обмен осуществляется в помещении, не только в выгребной яме;
• дурные запахи удаляются практически сразу;
• воздух обновляется с нужной периодичностью;
• механические приспособления работают в любую погоду.

Основной недостаток метода – придется подводить электричество и раскошелиться на необходимое оборудование.

Самый простой способ «принудиловки» – вентилятор монтируется напротив окошка и активируется специальным выключателем

Проводку важно изолировать, уберегая от осадков и влаги. Обычно ее ведут снаружи туалета от чердака дома на крышу кабинки

Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт. Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой.

В закрытой выгребной яме свежего воздуха мало, для нее принудительной вентиляции не предусмотрено. Обычно туда опускается труба, снабженная вентилятором, который и организовывает перепад давления. Высасываемый воздух выводится через кабинку.

Есть еще вариант: приобретается канальный вентилятор на 3–5 Вт, оснащенный датчиком – регулятором скорости вращения лопастей. Датчик устанавливают внутри помещения, с его помощью вручную задают величину отводной тяги.

Вытяжной

Во время монтажа унитаза в основании кабинки проделывают еще одно дополнительное отверстие. В результате:

• через это отверстие воздух проникает в яму;
• выходит воздушная масса через установленную трубу.

В итоге имеем два отвода – один из помещения туалета, второй – из ямы.

Для монтажа потребуется серая труба из ПВХ, диаметром 10 см. Ее длина должна быть достаточной, чтобы нижний конец находился в яме, а верхний возвышался над кровлей сантиметров на 30.

Идеальный вариант:

• установить кабинку с унитазом на некотором расстоянии от ямы, соединив их канализационной трубой;
• используя тройник от канализационной трубы отвести вентиляционную.

В этом случае неприятного запаха вообще не будет. Правда, понадобится подвод воды, чтобы утилизировать нечистоты в такой системе.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

• Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
• Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

Естественная вентиляция

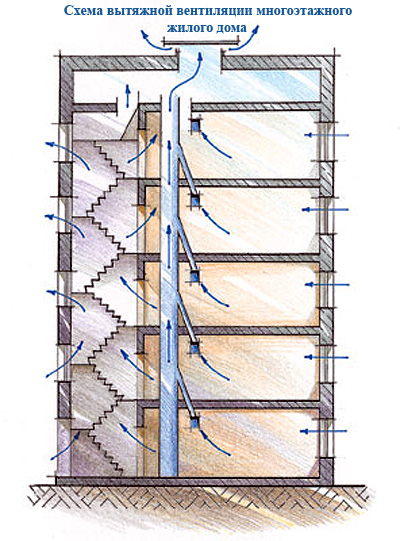

Жильцам старых многоквартирных домов не повезло: отдельная приточная система отсутствует, вытяжка часто не справляется с конденсатом в уборной, ванной. В «хрущевках» и панельных многоэтажках 70 – 80-х каждая квартира имеет индивидуальные вентканалы в конструктивах. Разгонные воздуховоды кирпичных, монолитных высоток присоединяются к шахте, выходящей на крышу. Во всех случаях самостоятельные переделки невозможны.

Какие мероприятия по плечу собственнику на пути к свежести? Начинают с простого, но чрезвычайно важного:

Периодически самостоятельно проверяют тягу. Альбомный лист должен прилипать к решетке воздуховода, а пламя спички отклоняться к отверстию.

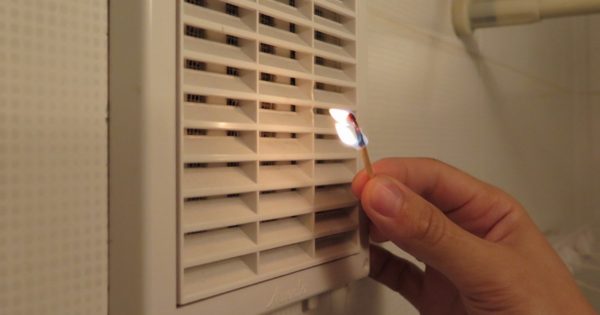

Проверка тяги зажженной спичкой.

Обращаются в управляющую организацию ЖКХ при отрицательном результате личной проверки. Структура выступает заказчиком проверок, очистки, ремонта дымоходов, вентканалов лицензированными подрядчиками. Специалисты замеряют анемометром скорость потока у вытяжки, проверяют вертикальные каналы на проходимость стальным шаром установленного диаметра. Определяют соответствие обследуемых элементов проекту, действующим нормам, по итогам составляют акт с заключением о допуске к эксплуатации.

Инструментальный контроль цифровым анемометром.

Анализируют организацию воздухообмена уборной, планируют мероприятия по интенсификации. СНиП 31-01-2003 устанавливает количество удаляемого воздуха (L) из туалета и ванной – 25 м³/ч, при совмещенном санузле норма идентичная (удваивалась по отмененному СНиП 2.08.01-89*). Удаленный объем компенсируется поступлением через зазоры между дверью и порогом, полотном и коробкой. Современные двери плотно пригнаны по контуру, поэтому необходимо отверстие внизу полотна, оснащенное решеткой или клапаном.

Таблица 9.1 СНиП 31-01-2003

Подбирают, монтируют дверную приточную решетку, либо оставляют зазор под дверью при установке: 1-1,5 см.

Выпускают встраиваемые прямоугольные, круглые решетки с V-образными ламелями, направляющими поток. Регулируемые модификации целесообразны для принудительных схем.

Для подбора рассчитывают площадь живого сечения приточного проема (F, м²), исходя из допустимой скорости потока (υ, м/с).

F = L/(3600υ)        (1)

,где L = 25 м³/ч – воздухообмен душевой (см. табл. 9.1);

υ = 0,5 м/с – по нормативу.

Задав один размер прямоугольной решетки (a), определяют второй (b):

b = F/а   (2)

Для круглых моделей диаметр (d) находят:

d=√4F/πn (3)

,где n – число встраиваемых решеток.

Пример

Найти размеры приточной прямоугольной решетки двери стандартной ванной.

Расчет.

1. Вычисляем площадь живого сечения: F = 25/(3600×0,5) = 0,014 м².
2. Принимаем высоту a = 80 мм (0,08 м).
3. Находим ширину: b = 0,014/0,08 = 0,175 м (175 мм).

Подходят модели: «ВЕНТС» МВ 440/2, «РОВЕН» РП 150×300.

Улучшают общую вентиляцию квартиры. Воздухопроницаемость оконных блоков из ПВХ со стеклопакетами – не более 3,5 м³/ч на квадратный метр (ГОСТ 30674-99). Не обеспечивается минимальный расход наружного воздуха на человека по СНиП 41-01-2003, поэтому не удовлетворяются требования к приточной вентиляции ванной. Исправляет положение выбор окон с микропроветриванием, монтаж стеновых клапанов, увеличивающих приток в квартиру.

Выдержка СНиП 41-01-2003Окно с функцией микропроветривания

Дополнительные шаги в своем доме

Владельцу частного коттеджа проще добиться устойчивой работы системы. Необходимо правильно рассчитать сечения участков воздуховодов по формулам (1), (2), скорость потока принимают:

• 0,5 – 1,0 м/с – вытяжные жалюзийные решетки;
• 1,0 – 1,5 м/с – горизонтальные, вертикальные участки труб;
• 1,5 – 2,0 м/с – вентшахты.

Потери давления на местные сопротивления, подсосы, загрязнения стенок учитывают, принимая запас по площади (до 30%). Минимизируют протяженность трассы, количество поворотов, сужений. Длина, суммарное сопротивление отдельных веток по возможности должны быть близкими.

Интенсифицируют циркуляцию:

• Подключают блок уборная – ванная к независимому от остальных вентиляционному выпуску.
• Оснащают выпуски дефлекторами. Хорошие результаты показывают модели ЦАГИ, ДС, ASTATO.

Дефлектор ЦАГИ

Изготовление своими руками:

Повышают надежность:

• Предотвращают обратную тягу посредством обратных клапанов.
• Зимой не допускают обмерзания оголовков, снижающего пропускную способность.

Монтаж обратного клапана на индивидуальный канал:
