Устройство принудительной вентиляции ванной комнаты и туалета в частном доме

Какой должна быть хорошая система вентиляции в санузле?

Строительные справочники всех стран и народов содержат ряд нормативов, которые необходимо строго выполнять для того чтобы вентилировать влажные помещения.

Вентиляционные системы должны обогащать санузел 25 кубометрами воздуха каждый час. Для совмещенного санузла (ванная + туалет) вентилирование должно приносить 50 кубических метров воздуха. Более того, эти нормы — минимальны.

Специалисты по вентилированным системам советуют производить вентиляцию санузла с воздухообменом 75 кубометров в час и 150 кубометров для совмещенных санузлов.

Для санузлов существует два типа вентиляций: естественная и принудительная. Способ применения каждой из них зависит от специфики обмена воздухом. Естественная вентиляция обеспечивает обмен воздухом при помощи всасывания его из внешней среды, которое может состояться только из-за перепада давлений.

Воздушные массы могут попасть внутрь через окно, дверь, проветриватель и прочее. Необходимо признать, что, в случае отдельной туалетной комнаты — естественное вентилирование является приемлемым. Однако для санузлов совмещенного типа, оно зачастую оказывается неэффективным.

Виды вентиляторов для закрытых помещений

Существует 2 типа оборудования, используемого в ванных, туалетах и совмещенных санузлах. Это осевые и радиальные вытяжные приборы. Последние еще называют центробежными.

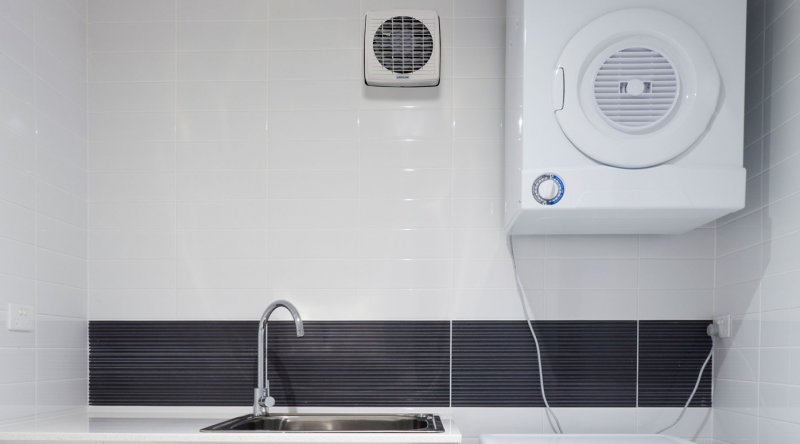

Осевые устройства представляют собой вал, на который насажена классическая крыльчатка. Ее лопасти изготовлены под углом. При вращении вала происходит втягивание воздушного потока. Такой вентилятор используется, если создаваемого с его помощью напора достаточно для обеспечения нормального воздухообмена.

Покупка бытового осевого вентилятора – рациональное решение для владельцев квартир и частных домов. Оно позволяет создать в помещении комфортную обстановку, вложив минимум средств

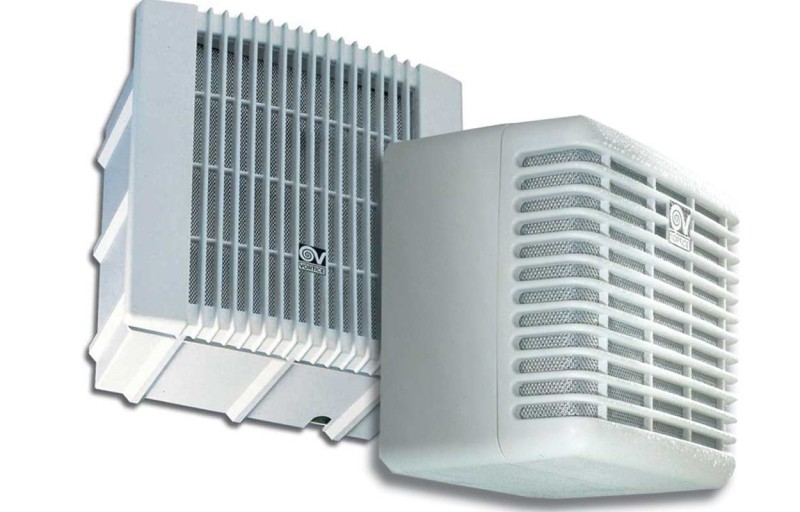

У радиальных приборов поток воздуха втягивается в центр, после чего он оказывается в кожухе с лопастями. За счет их расположения в центральной части наблюдается разрежение, а центробежная сила отталкивает воздушные массы к краям корпуса, выводящиеся через отводной патрубок в вентканал.

Наиболее востребованы накладные модели — они работают намного эффективней и тише, способны эвакуировать объемы, которые не под силу осевым. По степени укомплектованности вентиляторы центробежного принципа функционирования подразделяются на базовые и с дополнительными опциями. Вторые могут работать в автоматическом режиме.

Автоматические центробежные изделия оборудованы дополнительно таймером и датчиками. Они позволяют владельцу помещения контролировать работу оборудования

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Виды вентиляции в ванной

Как и в других помещениях дома, в ванной можно использовать или естественную вентиляцию, или принудительную.

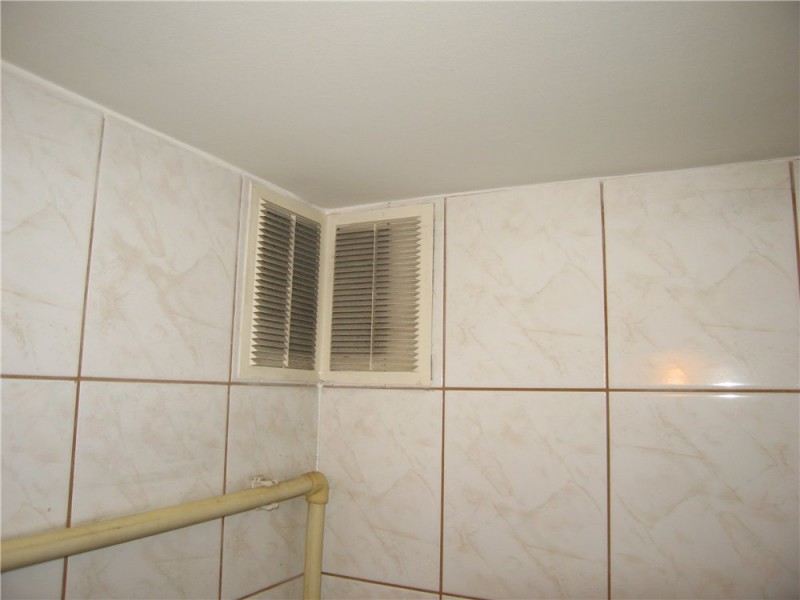

Естественная

Обустраивая естественную вентиляцию в ванной комнате, необходимо строго учитывать нормы воздухообмена. Ведь в такой системе нет приспособлений и приборов, которые насильно (принудительно) удаляли отработанный воздух

Поэтому важно правильно подобрать сечение вентиляционного канала, который обустраивается в этом помещении

К примеру, квадратная шахта со сторонами, равными 10 см, или труба круглого сечения диаметром 150 мм пропускают через себя 30 м³/час. То есть, установленная вентшахта с такими размерными параметрами будет достаточной, чтобы обеспечить требуемый воздухообмен. Но, как было сказано в предыдущем разделе, еще одна важная составляющая воздушного потока – это приток воздуха в помещение. Поэтому его надо и организовать.

К примеру, поступают так.

1. Оставляют зазор между дверным полотном и полом, через которое воздушный поток проникает в ванную. При этом приток воздуха организуется через жилые помещения.
2. Делают отверстия в нижней части двери.
3. Делают сквозное отверстие в стене ближе к полу, куда вставляют воздушный приточный клапан.

Первый вариант используется чаще всего.

Принудительная

Этот вариант считается оптимальным, потому что появляется возможность создать все условия максимально эффективного оттока воздуха. Для этого придется правильно рассчитать производительность вентилятора. В принципе, она должна быть не меньше воздухообмена, то есть, не меньше 25 м³/час.

Из большого многообразия предлагаемых вентиляторов выбирается тот, который вам кажется более приемлемым для ванной. А именно, совпадает ли он по дизайну с отделкой. И поместится ли он по размерам в отверстие вентиляционного канала.

Последнее требование требует разъяснений.

1. Если это стеновой вентилятор, то он должен собой закрывать отверстие в стене или потоке, но лопасти самого прибора не должны быть намного больше диаметра отверстия.
2. Если это канальный экземпляр, то он просто должен поместиться в канал плотно.

В некоторых случаях приходится расширять отверстие, чтобы установить прибор. Это требует определенных жертв, если, к примеру, керамическая плитка уже уложена. Вокруг отверстия ее придется демонтировать или срезать. Но в любом случае, с помощью вентилятора система вытяжки будет работать лучше.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

• Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
• Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

Источник

Полезные советы

1. Пред тем как строить дачный туалет правильно выберите место, лучше всего, если оно будет подольше от строений и расположено в низине.
2. При изготовлении вентиляции лучше рассчитать все предварительно и сделать все этапы ничего не упуская, только в этом случае можно быть уверенным, что посторонние запахи не будут беспокоить вас и ваших соседей.
3. Лучшим материалом для дачного туалета служит дерево, так как благодаря щелям между досками можно создать дополнительное проветривание, но все равно этого не будет достаточно, поэтому дополните строение принудительной вентиляцией.
4. Сегодня строительные магазины предлагают большой ассортимент современных принудительных вытяжек, так, к примеру, можно купить декоративную решетку со встроенным в нее вентилятором. Это прекрасное устройство можно легко встроить в ваш дачный туалет и тем самым оснастить его качественной вентиляционной системой. И это еще не се возможности, которые производители предлагают своим потребителям.

Наша статья рассказала том, как правильно установить и спроектировать вентиляцию в уличном туалете. Ничего трудного в монтаже нет, поэтому каждый владелец загородного дома сможет самостоятельно произвести монтаж, а благодаря производителям можно приобрести новые ультрасовременные вентиляционные системы, которые помогут качественно выводить посторонние запахи и доставлять в туалет свежий запах. Правильно установленная вентиляция позволит вам находиться рядом с туалетом и не чувствовать его близкого присутствия.

Фото вытяжки для ванной

Также рекомендуем просмотреть:

• Вытяжка 60 см
• Черная вытяжка
• Рекуператор для дома
• Вентиляция в бане
• Труба для вытяжки
• Почему потеют окна
• Приточный клапан в стену
• Осушитель воздуха
• Приточная вентиляция
• Норма влажности воздуха
• Вентиляция в частном доме
• Как сделать вентиляцию своими руками
• Приточный клапан на окно
• Увлажнитель воздуха
• Обратный клапан на вентиляцию
• Вытяжка для кухни
• Фильтр для вытяжки
• Встраиваемая вытяжка
• Установка вытяжки
• Вентилятор для ванной
• Напольный кондиционер
• Вентилятор для вытяжки
• Воздушное отопление дома
• Как выбрать кондиционер
• Короб для вытяжки
• Бесшумные вытяжки
• Пластиковые воздуховоды
• Вытяжка в вентиляцию
• Как почистить вытяжку
• Сплит-система
• Вытяжка в погребе
• Вентиляция в гараже

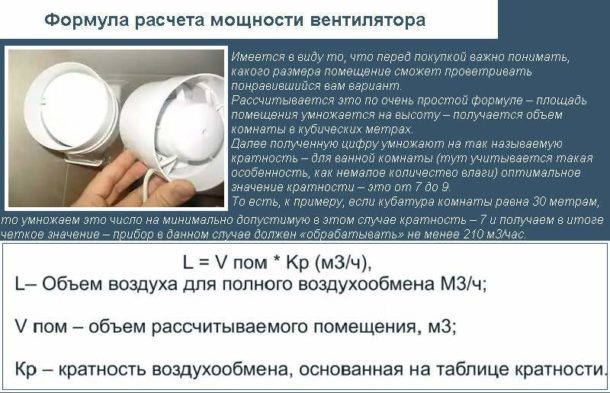

Расчет мощности вентилятора
