Многофункциональный верстак своими руками

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 — список деталей каркаса

№	Наименование	Чистовые размеры, мм	Материал	Количество
толщина	ширина	длина
A	Деталь ножки	46	70	820	сосна	4
B	Нижняя проставка	46	70	100	сосна	4
C	Верхняя проставка	46	70	680	сосна	4
D	Поперечная проножка	46	70	366	сосна	2
E	Поперечина крышки	46	70	458	сосна	2
F	Продольная проножка	46	70	1400	сосна	2
G	Продольная царга	46	70	1308	сосна	2
H	Нижняя полка	16	504	1258	ДСП, МДФ	1
I	Проставка столешницы	50	50	366	сосна	2

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Схема раскроя доски.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

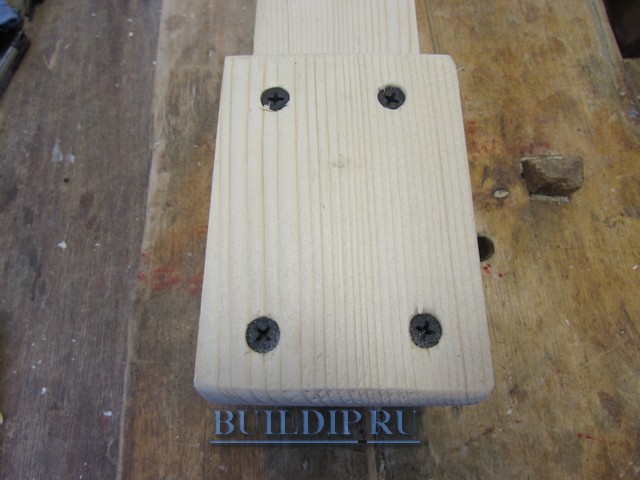

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

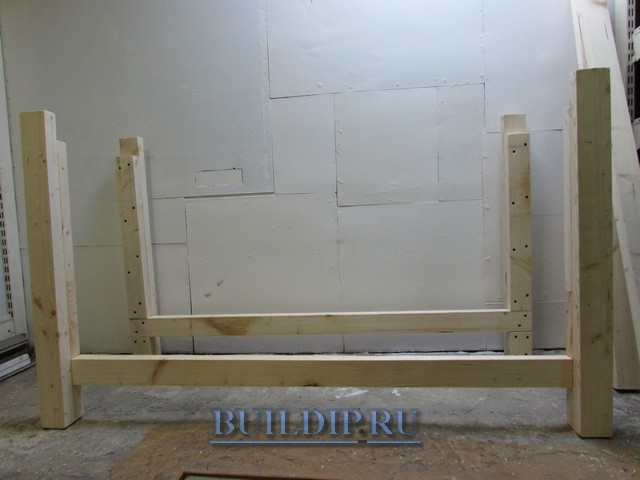

Прикрутите все четыре ножки на свои места.

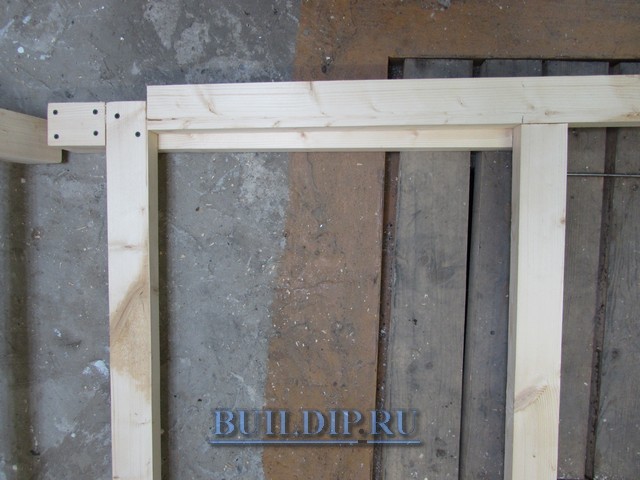

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

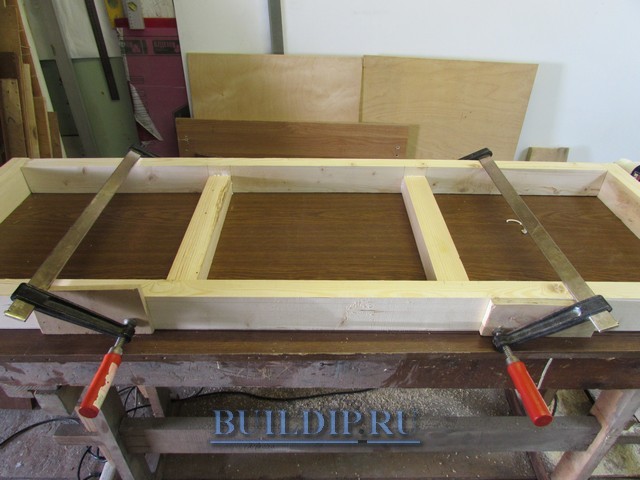

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Проектирование

В работе очень помогут подробные чертежи. Иногда сделать верстак кажется довольно просто задачей, при выполнении которой можно обойтись без них – особенно тем, кто умеет работать своими руками, но в чертежах не силён. Но уже в ходе работы в подобных случаях может возникнуть немало проблем, которых можно было бы избежать при полноценном этапе проектирования, так что пропускать его не рекомендуется.

Сразу стоит определиться с основными параметрами. Предпочтительная высота зависит от роста того, кто будет работать за верстаком – в среднем это 80 см. Габариты обычно определяются исходя из размеров помещения, в котором верстак будет установлен, но, поскольку в этом случае речь об уличном, свободы для манёвра больше. Но часто уличные верстаки наоборот делают совсем небольшими, чтобы их было удобно передвигать.

Также нужно предусмотреть в необходимом количестве углубления для деталей, упоры, тиски – смотря по тому, для каких работ предназначается верстак. Если на поверхности должны быть углубления для фиксации тяжелых деталей, то на обратной стороне столешницы проделывается углубление, предназначенное для ремонта мелких деталей. Что до тисков, то малые изготавливают из металла, а крупные из дерева.

При проектировании стоит предусмотреть и использование пространства под столешницей: выдвижные полки и ящики будут полезным для хранения инструментов и материалов. Впрочем, если верстак будет передвижным, то иногда лучше обойтись без них. Также в случае, если предполагается часто его передвигать, стоит облегчить всю конструкцию, используя материал тоньше. Столешница может быть откручивающейся, а ножки складными – всё это очень удобно, когда для хранения верстака мало места.

Левшам нужно учесть свою особенность при проектировании – если вы опираетесь на уже готовые чертежи из интернета, учтите, что верстак по ним создан для работы с преобладающей правой рукой. Небольшие изменения помогут это исправить.

Обычно при проектировании опираются на уже готовые образцы с небольшими модификациями. Но эти улучшения не всегда идут на пользу. Так, часто они сводятся к увеличению размеров и толщины досок, чтобы можно было как следует размахнуться и не бояться, что верстак сломается – в результате он оказывается слишком массивным. Всё же домашний верстак обычно предназначается для не самых сложных задач, исходя из чего и стоит определять желаемые параметры. В большинстве случаев нет никакой необходимости делать его слишком большим или прочным. Его будет неудобно передвигать, да и обойдётся он дороже.

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

• циркульная пила и электролобзик;
• электрорубанок;
• электродрель с набором свёрл по дереву и металлу;
• шуруповёрт с отвёртками;
• рулетка, угольник, уровень;
• набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

• брусья для ножек 10×10 см;
• доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
• доски и фанеру для полок и ящиков;
• доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
• мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

• Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
• Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
• Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
• На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
• Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
• В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
• В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
• Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Начинаем с теории

Столяр или слесарь обрабатывает маленькие предметы от 1 сантиметра и крупные, которые достигают в длину 3 метров. Возиться с такими агрегатами «на коленке» неудобно, качество подобного труда вряд ли будет достойным. Поэтому, прежде чем приступать к работе, любой уважающий себя столяр или слесарь подготовит рабочее место.

Конструкционно это стол с полками и ящиками для инструментов. На столе обычно размещают тиски, которые помогают фиксировать предмет для дальнейшей обработки.

По виду слесарный (столярный) стол своими руками можно сделать:

мобильным. Он легко перемещается, не занимает много пространства. Но и для хранения инструментов он не предназначен, рабочая зона небольшая;

Мобильный верстак занимает мало места, но неудобен в эксплуатации

• стационарным. Устанавливают в мастерских, гаражах, специально оборудованных комнатах. Делают из стали или дерева. Не подлежит перемещению, разборке. Много места для хранения инструментов, широкая зона для труда;
• модульным. Собирается из нескольких частей. Делается выше или ниже, уже или шире, короче или длиннее по желанию владельца. Занимает очень много пространства. Неудобен в эксплуатации, по мнению профессионалов.

Если нужен стол слесарный (столярный) для регулярной работы в пределах одного помещения, то лучший выбор – стационарная конструкция. Она состоит из следующих частей:

опора. Это, по сути, вертикальные и горизонтальные брусья, которые держат столешницу, оборудование;

Опора верстака должна быть надежной, чтобы выдержать вес столешницы и инструментов

• рабочая зона (столешница) или верстачная доска. На нее нанесены пазы, выемки. Они нужны, чтобы зафиксировать предмет, который будут обрабатывать. Столешница массивная, крепкая, надежная;
• тиски, коробка. Прижимают предмет к поверхности, что облегчает работу. Оптимальное количество тисков на одном столе – двое;
• полки. Служат для хранения оборудования.

О разнообразии верстаков расскажет следующее видео:

Watch this video on YouTube

Назначение и виды столярных верстаков

Верстак — это устойчивый массивный стол, предназначенный для изготовления и последующей обработки изделий небольших габаритов. На нём выполняются различные виды работ как ручным инструментом, так и различными электрическими приспособлениями. Этот стол обязательно оборудуют устройствами, при помощи которых закрепляют и удерживают заготовки.

Все необходимые чертежи столярного стола, своими руками изготовленного и собранного многими мастерами находятся на сайтах, посвящённых этой тематике. Здесь показан лишь общий наглядный вид.

Типы верстаков для работы

Обычно самодельные верстаки имеют три вида конструкции. Это зависит от конкретной задачи и типа изделий, которые будут на нём размещаться:

1. Стационарный столярный верстак.
2. Мобильный верстак.
3. Верстак из разборных частей.

Кроме этого, они могут делиться по размеру и по материалам, из которых изготовлены. Например, бывают металлические столы, на которых производят только сварочные работы или другие, связанные непосредственно с металлом. Такой верстак является слесарным и имеет мощные большие тиски.

Большой стационарный верстак

Он имеет все необходимые приспособления для качественной работы. Обычно привязывается к определённому месту, где расположены розетки на 220 вольт и вытяжная вентиляция. Передвигать его при эксплуатации не рекомендуется. На нём обрабатывают изделия любой формы и размеров. Это надёжная и устойчивая конструкция, обустроенная по желанию самого мастера.

Мобильный столярный стол

Это верстак размером примерно 100×70 см и весом до 35 кг. На нём обрабатывают небольшие деревянные заготовки или производят ремонт малогабаритных изделий. Такой стол используют при недостатке рабочего пространства, и он имеет козловую схему, то есть ножки расположены под углом относительно столешницы.

Это необходимо для устойчивости верстака при обработке досок электрорубанком. Его устанавливают на балконах или дачах. Он имеет одни тиски и изготавливается наполовину из металлических частей — обычно это съёмные ножки. Часто такие конструкции делают складными для удобства перевозки в багажнике автомобиля.

Верстак из разборных частей

Это непростой в изготовлении стол, все узлы которого соединяют болтами. Поэтому вышедшие из строя части легко меняют на новые. Все составные элементы делают из дерева для облегчения устройства. Такой верстак используют на дачах при ремонте деревянных ступеней крыльца, веранды, остеклении окон и дверей.

Кроме перечисленных видов есть ещё так называемый плотницкий стол высотой от 40 до 80 см, на котором обрабатывают доски и бруски для сооружения мелких хозяйственных построек. Чтобы сделать верстак плотника необходимо иметь свободное место длиной около 5 — 6 м и шириной до 1 метра. Это нужно для свободного перемещения вокруг длинной заготовки, обрабатывая её лицевую сторону и кромки. Такой стол оснащён надёжными зажимами, так как работать придётся электрорубанком, циркульной пилой и фрезером. После окончания строительства его разбирают.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
3. Накройте щит металлическим листом и зафиксируйте его саморезами.

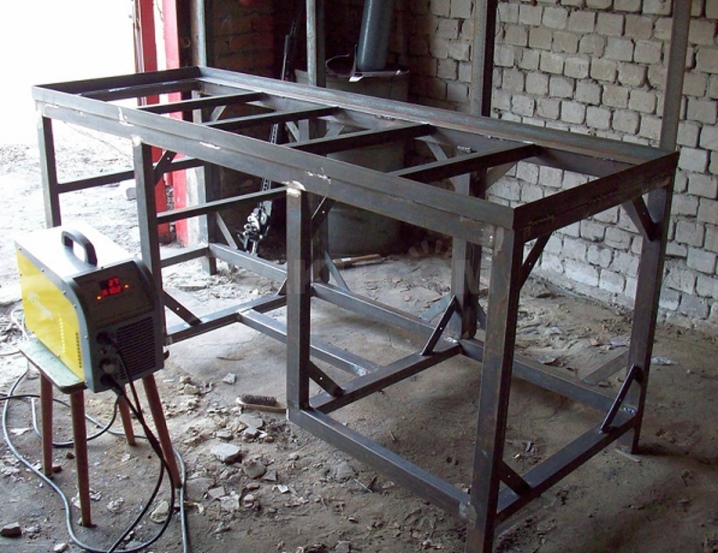

После этого изготавливаем каркас.

1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

• Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
• Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности

• Бруски соединяются уголками или винтами.
• Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
• Не забывайте подкладывать шайбы.
• Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
• Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше)

В таком случае нужно особое внимание уделить шарнирам

1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
3. Между деревянными планками желательно положить стальную шайбу.
4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

После сборки приступаем к обустройству нашего нового верстака.

Устройство столярного верстака

Несмотря на свой простой вид столярный стол имеет весьма сложное устройство, так как любая неприметная деталь здесь несет ряд важных функций.

Традиционно столяры работали ручным инструментом, поэтому для работы с электрическим столешницу нужно модифицировать под собственные нужды.

Основные элементы верстака:

Основание или станина. Еще этот элемент называют подверстачье. Это опора из толстого бруса или металла. Как правило, она представляет собой раму, которая имеет дополнительные царги или перекладины. Он должна удерживать тяжелую конструкцию со столешницей, инструментами и деревом для обработки. Царги и элементы рамы соединяются между собой клиньями и клеем.
Устройство столярного верстака отличается простотой, однако требует тщательной проработки, расчета размеров и правильного выбора материала.

Столешница. Ее также называют верстачной доской. Она делается из толстых досок. Как правило, толщина доски бывает 6-7 см. Это необходимо, чтобы выдержать вес инструментов, деятелей и тяжелые удары по ним. Столешница имеет необходимые пазы, отверстия, дыры или зажимы. Их каждый мастер размещает по своему усмотрению.
Для домашней мастерской удобнее всего изготовить стационарный деревянный верстак плотника с основанием из металла или дерева.

Тиски, зажимы. Минимум в верстаке должно быть два зажима с обеих сторон. Зажимы выполняются из дерева, так как оно не будет деформировать материал изделий. Максимальное количество зажимов не ограничено. Если предполагается работа с деталями разного размера – к примеру, мелкими изделиями и большими досками, то однозначно зажимов должно быть несколько. При этом они должны быть расположены по разные стороны столешницы, чтобы не мешать друг другу.
Все известные нам виды рабочих столов произошли от плотницкого верстака.

Полки для инструмента и дополнительные упоры. Они располагаются под столешницей

Полки для инструментов важно располагать так, чтобы до них легко было дотянуться одной рукой, не отходя от стола. Именно поэтому их удобно разместить внизу, а не в шкафу рядом.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

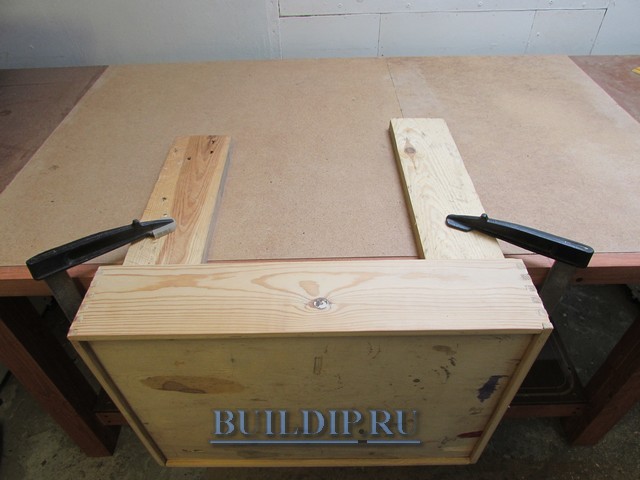

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

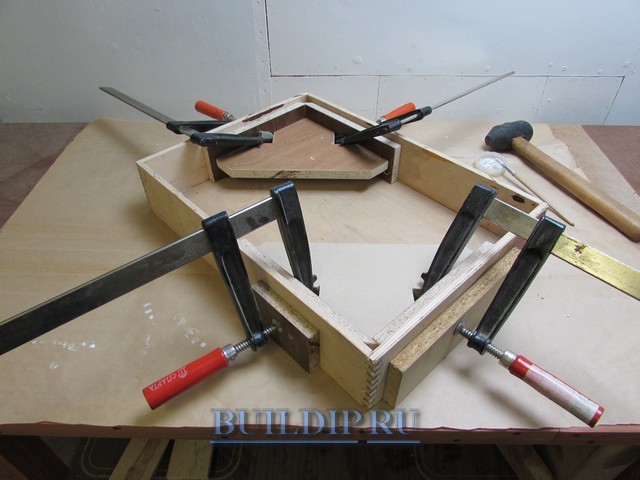

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

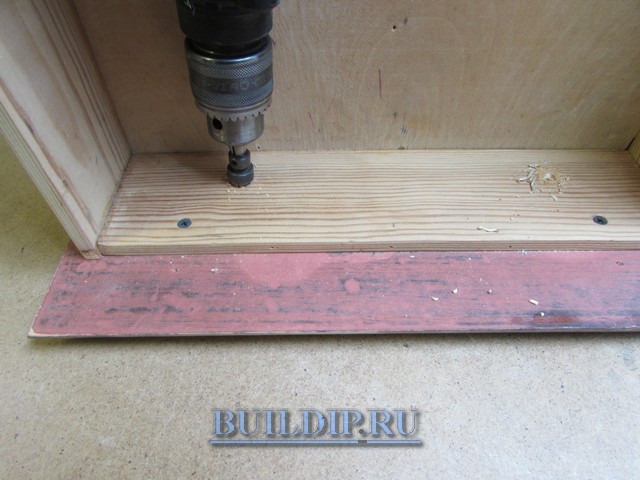

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

Небольшой столярный верстак со всем необходимым инструментом

Столярный верстак требуется для финальной обработки деревянных деталей. Здесь важна не площадь рабочей поверхности, а удобство использования инструмента для резки, шлифования и другой обработки. Вот интересная идея, как сделать очень удобный в использовании мини-верстак. Получится довольно мобильная конструкция:

Иллюстрация
Описание действия

Для изготовления столярного столика потребуется фанера толщиной 1 см и кусок этого же материала толщиной 2 см, а также саморезы

Из сантиметровой фанеры собирается короб размерами 70×100 см. Крепления стенок – на саморезах. Можно для надёжности использовать металлический уголок

Дно короба – тоже фанера толщиной 1 см

Из этого же материала вырежьте круг для шлифовальной установки. В его центре нужно зафиксировать болт для крепления

В боковой стенке ящика крепится деревянная опора с гайкой. Гайка должна находиться напротив сквозного отверстия

Круг на шпильке одевается на эту опору. Шпилька должна быть достаточно длинной

Для фиксации подставки необходимо закрепить на стенке две таких п-образных детали

Подставка – это кусок фанеры с двумя полозьями, которые как раз входят в п-образные крепления

Шлифовальный круг будет приводить в движение обычная дрель или шуруповёрт, который располагается в ящике

Шуруповёрт фиксируется в ящике деревянными вставками и металлическим хомутом

На деревянный круг наклеивается основа с липким слоем и уже на ней фиксируется наждачная бумага. На подставке удобно держать деталь во время обработки

В крышке ящика, сделанной из фанеры толщиной 20 мм, выбирается сквозное отверстие под дисковую пилу. Для надёжной фиксации инструмента нужно сделать не только отверстие, но и углубление, в котором устроится основание механизма

Закрепляется пила штатными болтами

Обратите внимание: она будет находиться внутри ящика, а только часть диска – снаружи

Сама крышка крепится на металлические петли. Чтобы можно было заглядывать в ящик и оперировать его содержимым, потребуется палка-упор

Кроме пилы таким же образом можно установить лобзик и любой другой столярный инструмент, который вам потребуется

На боковой стенке ящика нужно закрепить удлинитель с кнопками, которые позволяют включать инструменты

То есть, на самих инструментах по умолчанию все включено, но они начнут работать только тогда, когда вы нажмёте кнопку, подключающую ток

Такой миниатюрный стол-ящик легко передвигать и брать с собой, например, на дачу. Все инструменты надёжно зафиксированы, но, работая с ними, обязательно следует соблюдать меры безопасности и пользоваться защитными средствами

И, кроме того, важно прочно фиксировать ящик до начала всех манипуляций

Особенности

Столярный верстак представляет собой устойчивое и надежное приспособление в виде рабочего стола, назначение которого – выполнение столярных работ.

Любой столярный верстак оборудуется набором дополнительных устройств, которые необходимы для фиксации деталей во время их обработки.

Параметры верстака зависят от того, какие масса и габариты предполагаются у обрабатываемых деревянных заготовок, а также от габаритов и наличия свободного пространства в помещении. Помимо полногабаритных конструкций, существуют и компактные варианты, которые можно использовать для применения дома или на даче.

Комплекс работ, которые выполняют на столярном верстаке, осуществляется с применением электрического или ручного вида инструмента. Нагрузка на верстак бывает очень значительной, поэтому его делают с применением крепкого и толстого бруса из особо прочных пород древесины: бука, дуба, граба.

Поверхность столешницы, изготовленная из мягких древесных пород, например, из ели, сосны или липы, будет быстро приходить в негодность, особенно при интенсивном использовании такого оборудования, что повлечет за собой дополнительные расходы на периодические обновления покрытия.

Плотницкий верстак имеет несколько элементов, которые являются основными в этой конструкции: основание, столешница и дополнительные элементы крепежа. Столешница должна быть прочной, и проверить это можно так: положите на верстак несколько мелких предметов, а затем ударьте столярным молотком по поверхности верстака – предметы, лежащие на столешнице, при этом действии не должны подпрыгивать.

Традиционно столешницу верстака делают так, чтобы она не обладала излишней упругостью – для этого склеивают несколько деревянных брусков между собой в вертикальном положении, при этом общая толщина должна быть от 6 до 8 см. Иногда столешницу делают из двух щитов, между которыми оставляют продольный зазор. Такая модификация дает возможность обрабатывать детали и заниматься их распиловкой без упора на край верстака, а фиксируя заготовку за счет ее опоры на столешницу всей ее площадью.

Основание для столярного верстака выглядит, как две рамные опоры, которые соединяются при помощи двух царг. Опорная часть должна иметь хорошие жесткость и прочность, ее составляющие элементы входят друг в друга по принципу соединения шип-паз, которые скрепляет столярный клей. Царги, в свою очередь, проходят через сквозные отверстия и закрепляются при помощи вбитых клиньев – изредка клинья требуется добавлять, так как древесина ссыхается и теряет свой первоначальный объем, а также стол расшатывается от больших и регулярных нагрузок.

В части дополнительных устройств столярные столы имеют отличия от слесарных моделей, которое заключается в том, что прижимающие части выполнены не из стали, а из дерева. Тиски из металла не подходят для обработки деревянных заготовок, так как оставляют на поверхности изделия вмятины.

Обычно верстак оборудован парой тисков, расположенных на поверхности столешницы. Различные упоры вставляются в соответствующие гнезда на столе и применяются только при необходимости, а в остальное время хранятся в отдельном ящике. Лоток для расположения инструмента хорош тем, что в процессе работы ничего не теряется и не падает с верстака.

Этапы изготовления

Парадоксально, но для того, чтобы смастерить простой столярный стол своими руками, чертежи не требуются. Делаем верстак складной универсальный своими руками пошагово:

• Соберем стол. Лист фанеры нужно разделить на 2 части. Габариты каждой из них составят 1,25 на 0, 75 метров. Это – основа стола. Теперь 2 части соединяют между собой с помощью суперклея. Одна кладется на другую, между ними – клей. Это укрепляет поверхность. Фанера – довольно хрупкий материал, поэтому и кладут его в два, и иногда даже три слоя. Чтобы части не сместились до того, как зафиксируются на одном месте, на них кладут груз весом около 30 килограммов. Для дополнительной фиксации листы скрепляют зажимами, их убирают через сутки после скрепления фанеры.
• Фанерное основание укладывают на деревянный массив. Таким образом массив защищают от негативных воздействий различных инструментов и укрепляют его. Иногда (это не обязательно) по периметру массива также приклеивают части фанеры. Их толщина равна толщине массива плюс фанерное основание.
• Соберем основание (станину). 4 бруса 1 х 0,1 х 0,1 метра – это вертикальные ножки. В качестве нижней и верхней стяжки между ножками (она необходима для устойчивости конструкции) послужат 8 брусьев с габаритами 0,7  х 0,06 х 0,06 метра. Ту область, где стяжка и ножка соединяются между собой саморезами или болтами (на усмотрение мастера), нужно обработать супер-клеем.
• На станину устанавливается столешница. Части скрепляют между собой саморезами, укрепляют швы суперклеем, болтами с гайками.
• На нижние стяжки кладут доску, которую подгоняют по размерам, с верхней стяжкой делают то же самое, получаются две просторные полки, где удобно хранить инструменты. К стяжкам доску крепят саморезами. Слесарный (столярный) стол готов.

Это самый простой верстак слесарный, размеры могут быть изменены в соответствии с потребностями конкретного мастера. На поверхность ставят тиски. Их закрепляют с помощью саморезов или болтов. Столярные тиски для верстака своими руками делают из следующих частей:

• опора;
• подвижная часть;
• направляющие из металла;
• винт ходового типа;
• воротки для вращения.

Но все-таки проще приобрести тиски в специализированном магазине. Для того чтобы выточить детали, необходимо время, дорогостоящее оборудование и профессиональные навыки.

Для того, чтобы сделать сложный по конструкции верстак своими руками, чертежи понадобятся обязательно. Что учитывать при рисовании  чертежа слесарного верстака своими руками:

• отсеки, которые будут расположены в тумбе стола;
• гнезда для того, чтобы поставить ограничители, удерживающие длинные предметы;
• дополнительные тиски;
• место установки стола.

Примеры чертежей:

Чертеж верстака с областью для хранения инструментов

Чертеж самого простого верстака
