Арматура 12 мм: сколько весит, особенности, расчеты

2 Расчет по нормативному весу

Чтобы просчитать массу нужного количества стержней этим способом, используем приведенную выше таблицу. Нас интересует параметр, сколько весит один погонный метр. В расчетах будем использовать прутья, диаметром 14 мм.

Рассчитаем количество арматуры, нужное для строительства (при условии, что таблица есть у нас под рукой).

Чтобы рассчитать вес нужного нам количества арматуры следует:

1. Составить план строительства здания с учетом создания арматурной сетки.
2. Определиться с диаметром стержней.
3. Просчитать количество используемой арматуры в метрах.
4. Умножить массу одного метра арматуры нужного диаметра на количество используемых прутьев.

Пример расчета веса арматуры в специальной программе

Таким же нехитрым способом можно рассчитать количество в тонне прутьев любого диаметра, исходя из данных приведенных в таблице.

2.1  Расчет по удельной массе

Такой способ расчета требует определенных знаний, навыков и труда. Он основывается на формуле расчета массы, в которой используются такие величины, как объем фигуры и ее удельный вес. Прибегать к такому способу расчета погонного метра арматуры стоит лишь в том случае, если под рукой нет ни электронного калькулятора, ни таблицы с нормами ГОСТ.

Данный способ мы опробуем на вычислениях, сколько весит арматура 12 диаметра. Прежде всего, вспоминаем из курса физики формулу веса.

Прутья металлической арматуры

Вес равен объему фигуры, умноженному на ее плотность. Плотность, или удельный вес, стали равен 7850 кг/м3.

Что же касается объема, то его нам так же придется высчитать самостоятельно, исходя из того, что арматурный стержень является цилиндром. Возвращаемся к школьному курсу геометрии.

Объем цилиндра равен площади его сечения умноженной на высоту цилиндра. Сечением цилиндра является круг. Площадь круга вычисляется по формуле Пи (постоянная величина, равная 3,14) умножить на радиус в квадрате. Радиус равен половине диаметра.

Диаметр арматуры мы должны знать, исходя из плана и расчетов строительства, либо замерить самостоятельно.

Примечание: самостоятельный замер диаметра приведет к погрешностям в расчетах, так как арматура имеет не гладкую внешнюю поверхность.

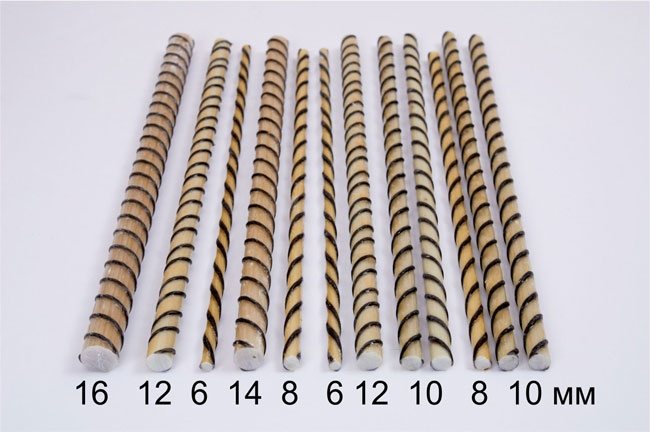

Фрагменты прутьев арматуры различного диаметра

В нашем случае, диаметр равен 12 мм или 0,012 м. Следовательно, радиус – 6 мм или 0,006 м.

1. Считаем площадь круга: 3,14*0,0062 =0.00011304 м2.
2. Считаем объем одного метра арматуры: 0,00011304*1=0,00011304 м3
3. Высчитываем вес одного погонного метра: 0,00011304 м3*7850 кг/м3=0,887 кг.

Сверяясь с таблицей видим, что полученные данные совпадают с государственными.

Если рассчитать нужно массу не одного метра, а конкретного арматурного стержня, площадь круга нужно будет умножить на длину прута. В остальном алгоритм расчета не изменится.

Портал об арматуре » Как по таблице рассчитать вес арматуры на 1 погонный метр?

Информация

Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82. В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82

Номер, Номинальный диаметр, мм	Диаметр d, мм	Площадь поперечного сечения, см	Вес 1 метра, кг	Количество метров в тонне
Арматура 6	5,75	0,283	0.222	4504.5
Арматура 8	7,5	0,503	0.395	2531.65
Арматура 10	9,3	0,785	0.617	1620.75
Арматура 12	11	1,131	0.888	1126.13
Арматура 14	13	1,540	1.210	826.45
Арматура 16	15	2,010	1.580	632.91
Арматура 18	17	2,540	2.000	500
Арматура 20	19	3,140	2.470	404.86
Арматура 22	21	3,800	2.980	335.57
Арматура 25	24	4,910	3.850	259.74
Арматура 28	26,5	6,160	4.830	207.04
Арматура 32	30,5	8,040	6.310	158.48
Арматура 36	34,5	10,180	7.990	125.16
Арматура 40	38,5	12,570	9.870	101.32
Арматура 45	43	15,000	12.480	80.13
Арматура 50	48	19,630	15.410	64.89
Арматура 55	53	23,760	18.650	53.62
Арматура 60	58	28,270	22.190	45.07
Арматура 70	68	38,480	30.210	33.1
Арматура 80	77,5	50,270	39.460	25.34

Для чего нужен онлайн калькулятор?

Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн. Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).

Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определённой длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия, указав цену за метр или тонну.

Как пользоваться калькулятором?

• Выберите метод вычисления (по длине или по массе).
• Выберите диаметр арматуры из всплывающего списка.
• Введите значение «Масса» или «Количество метров».
• При необходимости, укажите цену одного метра или тонны.
• Нажмите красную кнопку «Рассчитать».
• В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

 Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры. Считается он по формуле m = D х D х Pi / 4 х ro, согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:

• m – искомая масса арматуры.
• D — номинальный диаметр арматуры.
• ro — плотность материала.
• Pi – число Пи.

Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг/м3.

Характеристики арматуры

Арматурные стержни отвечают целому ряду характеристик.

Класс и уровень нагрузки

Основные классы арматурных прутьев:

• А1. Особенности: гладкая поверхность и круглое сечение. Применение: укрепление железобетонных конструкций. Материал изготовления: сталь А500С.
• А2. Особенности: рифленая поверхность. Применение: строительство объектов с небольшим количеством этажей, сооружений промышленного назначения. Материал: сталь А500С и СТ5СП.
• А3. Особенности: круглое сечение, имеющее периодический профиль (2 горизонтальных ребра и выступы поперечного типа). Материал: сталь А500С, 35ГС и 25Г2С.
• А4. Особенности: рифленая поверхность. Материал: сталь 80С и 20ХГ2Ц.
• А5. Особенности: рифленая поверхность и круглое сечение. Материал: сталь 23Х2Г2Т.
• А6. Особенность: наружное рифление поверхности. Материал: сталь 22Х2Г2АЮ, 20Х2Г2СР и 22Х2Г2Р.

Каждый класс способен выдерживать разный уровень нагрузки:

• 1 – 240.
• 2 – 300.
• 3 – 400.
• 4 – 600.
• 5 – 800.
• 6 – 1000.

Нагрузка измеряется в Ньютонах на 1 мм квадратный. Ее допустимый уровень зависит от площади сооружения и веса конструкции.

Особенности производства

От класса зависит способ изготовления:

• Для А1, А2, А3, А4 он, в основном, горячекатаный.
• А5 и А6 изготавливаются при низких температурах.

Дополнительные характеристики

Кроме индекса А, есть и другие обозначения качеств материала, используемого для изготовления прутьев:

• К – изделие устойчиво к воздействию коррозии.
• В – прочность прутьев увеличена, благодаря упрочнению вытяжкой.
• Т – стержень упрочнен термически.
• С – поддается свариванию.

К примеру, прошедшая термическое уплотнение арматура, будет иметь название А500Т, а пригодная для сваривания – А500С.

Размеры прутьев

Размеры стержней Арматурные элементы имеют следующие размеры:

• А1. Диаметр: 0.6-4 см.
• А2. 1-8 см.
• А3. 0.6-4 см.
• А4. 1-3.2 см.
• А5. 1-3.2 см.
• А6. 1-2.2 см.

Прутья наибольшего диаметра используются для армирования фундаментов сооружений большой площади.

Таблица сортамента выглядит так:

МЕТОДЫ ИСПЫТАНИЙ

4. 1. Химический анализ стали проводят по ГОСТ 12344—88, ГОСТ 12348—78, ГОСТ 12350—78, ГОСТ 12352—81, ГОСТ 12355—78, ГОСТ 12356—81, ГОСТ 18895—81 или другими методами, обеспечивающими требуемую точность. 4. 2. Диаметр и овальность профилей измеряют на расстоянии не менее 150 мм от конца стержня или на расстоянии не, менее 1500 мм от конца мотка при массе мотка до 250 кг и не менее 3000 мм при массе мотка более 250 кг. 4. 3. Размеры проверяют измерительным инструментом необходимой точности. 4. 4. От каждого отобранного стержня для испытания на растяжение, изгиб и ударную вязкость отрезают по одному образц.у 4.5. Отбор проб для испытания на растяжение, изгиб и ударную вязкость проводят по ГОСТ 7564—73 4.6. Испытание на растяжение проводят по ГОСТ 12004—81. 4.7. Испытание на изгиб проводят по ГОСТ 14019—80 на образцах сечением, равным сечению стержня Для стержней диаметром свыше 40 мм допускается испытание образцов, разрезанных вдоль оси стержня, на оправке, диаметром, уменьшенным вдвое по сравнению с указанным в табл. 4, с приложением усилия изгиба со стороны разреза. 4.8. Определение ударной вязкости проводят по ГОСТ 9454—78 на образцах с концентратором вида U типа 3 для стержней диаметром 12—14 мм и образцах типа 1 для стержней диаметром 16 мм и более. Образцы изготовляют в соответствии с требованиями ГОСТ 9454—78. 4.9. Допускается применять статистические и неразрушающие методы контроля механических свойств, и массы профилей. 4.10. Кривизна стержней измеряется на длине поставляемого профиля, но не короче 1м. 4.11. Определение статистических -показателей механических свойств в соответствии с обязательным приложением 2. 4.12. Качество поверхности проверяют без применения увеличительных приборов. 4.10—4.12. (Введены дополнительно, Изм. № 3). 4.13. Измерение высоты поперечных выступов периодического .профиля следует проводить по вертикальной оси поперечного сечения арматурного проката. (Введен дополнительно, Изм. № 4).

Классификация продукции

Для изготовления продукции используется сталь – это регламентировано по ГОСТ 52544-2006, СТО АСЧМ 7-93 и ТУ 14-1-5254-94. Есть также другие нормативы, указывающие характеристики и область использования.

Товар классифицируется по нескольким признакам:

• Назначение. В продаже есть следующие виды: Конструктивная. Также называется распределительной. Сечение прописывается по минимальному проценту армирования.
• Рабочая. Компенсирует основную нагрузку.
• Монтажная. Позволяет соединить в единый каркас рабочую и конструктивную арматуру.
• Анкерная. Используется в качестве закладных деталей.

Условия применения. По этому параметру выделяют напрягаемые и ненапрягаемые изделия.

Условия производства. Есть виды арматуры, созданные горячекатаным и холоднотянутым методом. В первом случае получается стержень, во втором – проволока.

Ориентация. Представлены два типа. Поперечный защищает от наклонных трещин, продольный – от вертикальных. Их сочетание усиливает все строение.

Меняется вес арматуры, диаметр, стоимость за один погонный метр. Знание таких характеристик позволяет подобрать товар под конкретную область установки.

Для удобства подбора товара, всем видам присваивается литера в маркировке. Она указывает на эксплуатационные характеристики. Условные обозначения собраны в таблице ниже:

Литера	Расшифровка
А	Стальной стержень.
В	Проволока.
К	Канат.
С	Арматура, подходящая для электросварки.
Т	Материал, прошедший термоупрочнение, выдерживает большие нагрузки.
В	Упрочнение проводилось методом вытяжки.
К	Даже под сильным напряжением, такой стальной каркас не теряет устойчивости к коррозийному растрескиванию.

Общие сведения

Арматура представляет собой куски прутка с оребренной поверхностью. Благодаря этим ребрам она способна выдержать более высокое воздействие изгибающей нагрузки по сравнению с обычным прутком. В большинстве случаев прутки изготавливается из стали, разработанной специально для армирования.

Чтобы рассчитать вес в единице метра пользуются следующими способами:

• Онлайн-калькулятор.
• Специальные таблицы.
• Формулы геометрии и физики.

Разберем теперь каждый пункт более подробно.

Онлайн-калькулятор

Это наиболее простой способ чтобы узнать вес любого проката. Онлайн-калькуляторы представляют собой специально написанные программы для подсчета веса арматуры в единице метра. Для расчета от Вас потребуется только ввести диаметр прутка и значение его длины, а вес программа уже подсчитает сама.

Плюсом онлайн-калькулятора является точность и скорость. Минусом – необходимость компьютера или другого цифрового устройства, подключенного к интернету.

Найти данные программы во всемирной паутине не составляет труда. Они, как правило, бесплатные и встроены в сайт большинства поставщиков проката ( круги, швеллера и прочее).

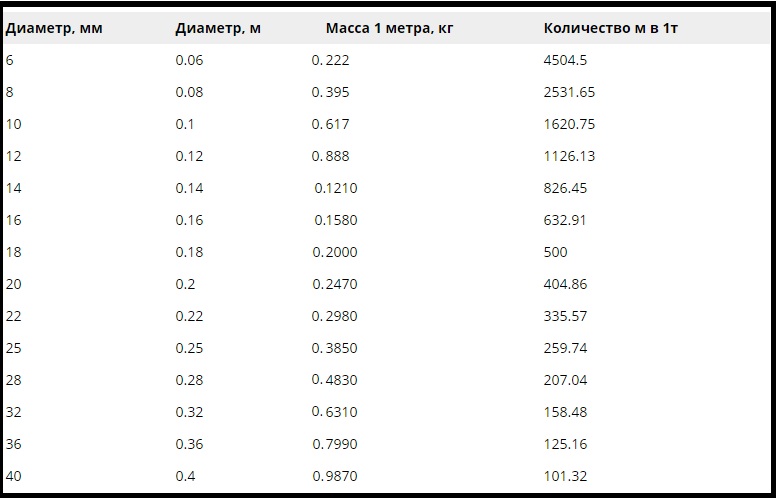

Таблица определения веса арматуры

Вторым методом является использование таблиц для нахождения массы прутка за 1 метр. Находятся они в бесплатном доступе в том же интернете или их можно найти в специальных справочниках по массе строительных и других материалов.

Таблица показывает массу одного погонного метра арматуры заданного диаметра. Для нахождения этого значения требуется просто соотнести показания, указанные в строчках и столбцах. Далее это число умножается на нужное нам количество метров и все. Вес найден.

Как найти вес с помощью формул

В тех ситуациях, когда нет ни интернета, ни таблицы под рукой помочь рассчитать вес арматуры может использование специальных формул, основанных на простых физических законах. Зависимость веса от длины выгладит следующим образом:

Стальная арматура имеет плотность 7850 кг\м3. Радиус равен половине ее диаметра

При подсчете веса следует обратить внимание на размерность. Для большей наглядности рассмотрим конкретный пример

Так дана арматура диаметром 12 миллиметров и длиной 10 метров. Для начала определим радиус. Для того переводим его в единицу метра и делим на 2. Получаем значение равное 0,006 м. Затем просто подставляем все известные в формулу:

Как видим, данный способ не представляет собой ничего сложного.

Также стоит учесть, что фактический вес арматуры всегда немного отличается от теоретического. В среднем это плюс-минус 5%. Причина этому то, что сам по себе пруток имеет небольшое отклонение размеров в силу неидеальности производства.

Рейтинг: /5 —
голосов

Классы арматуры и область ее применения

Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.

Таблица классов арматуры и марок стали

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

В следующей таблице пропишем соотношение классификации и области применения продукта:

Класс	Область использования
А1 (А240)	Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса.
А2 (А300)	Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки.
А3 (А400, А500)	По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров.
А4 (А600)	Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм.
А5 (А800)	Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций.
А6 (А1000)	Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки.

Как посчитать вес арматуры?

Для того, чтобы произвести расчет массы используемой арматуры, необходимо знать некоторые минимальные параметры данной металлической конструкции, а это:

• Длина.
• Ширина.
• Диаметр.

Для точного подсчета необходимо умножить общую длину используемой арматуры на ее погонный метр. Также, не трудно рассчитать и себестоимость арматуры. Для этого нужно знать цену за один метр длины арматуры диаметром 12 миллиметров.

Для удобства расчетов, лучше всего воспользоваться специальной таблицей арматурных данных, которые имеются в любом специализированном строительном магазине. В этих таблицах указаны соотношения длины, ширины и плотности каждого арматурного материала, а также их удельный вес, рассчитанный на один кубический метр.

При покупке небольшого количества арматуры, ее вес указывается в килограммах. Но если покупка происходит в более высоких массовых показателях, то для обозначения веса используют тонны. В любом случае, если знать цену на 1 метр арматуры диаметра 12 миллиметров, можно будет легко рассчитать стоимость денежных затрат на общую длину арматуры.

Расчет веса

Расчет выполняется в погонных метрах – специальных величинах, используемых обычно в строительных работах. В таблице также указанна масса одного погонного метра. При этом продается арматура по массе, а не по длине. Задача у строителя довольно простая: узнать, сколько метров потребуется для всех конструкций, а затем перевести их в единицы массы. Ниже указана подробная и простая таблица, которая поможет узнать вес одного погонного метра.
Расчет веса

В этой таблице необходимо найти нужный диаметр (D), в данном случае это 12 мм. Во второй графе указан D – эти данные не особо нужны, да и перевести 12 мм довольно просто (необходимо поделить 12 мм на 100, в итоге получится 0,12 м)

Третья графа таблицы является наиболее важной – здесь указана масса м на кг. Метр металлопроката 12 миллиметров вести 0,888 килограмм

Также для примера можно взять прутья 10 мм, вес которых составляет 0,617 кг. Последняя графа показывает, сколько в одной тонне метров.

Калькулятор

Вес арматуры, сколько метров в 1 тонне?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

• Это позволяет выдерживать технологию армирования.
• Гарантирует необходимую надежность конструкции.
• Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента

Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции

Сколько весит арматура а также количество арматуры в тонне, таблица:

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм).

Размер арматуры (номинальный диаметр стержня)	Вес 1 м арматуры, теоретическая, кг	Кол-во метров арматуры в 1 тонне, м.
4	0,099	10101,010
5	0,154	6493,506
6	0,222	4504,504
8	0,395	2531,645
10	0,617	1620,745
12	0,888	1126,126
14	1,210	826,446
16	1,580	632,911
18	2,000	500,000
20	2,470	404,858
22	2,980	335,570
25	3,850	259,740
28	4,830	207,037
32	6,310	158,478
36	7,990	125,156
40	9,870	101,317
45	12,480	80,128
50	15,410	64,892
55	18,650	53,619
60	22,190	45,065
70	30,210	33,101
80	39,460	25,342

Судя по этой таблице, 1126 метров арматуры с диаметром 12 мм составляют одну тонну изделия. По данной таблице также можно узнать, длину арматуры в одном килограмме и ее массу в одном метре всех размеров.

Эти значения пригодятся вам при непосредственном использовании металлического стержня, если вам, к примеру, необходимо узнать, какова масса всей арматуры, используемой при постройке здания. Для этого вам нужно лишь сложить все длины арматурных стержней и затем сумму умножить на вес 1 п/м.

Следует отметить, что арматура 10 мм все же существует и применяется при заливке фундаментов. Но это встречается только в поперечном, то есть во вспомогательном армировании. Помимо этих факторов не стоит забывать и то, что сварке подлежат лишь те стержни, которые имеют в своей маркировке символ «С». Весь этот длинный процесс необходим, так как при строительстве необходимо знать длину арматуры, а при ее закупке важна масса (вес).

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А-I (А240)	6-40
А-II (А300)	10-80
Ас-II (Ас300)	10-32 (36-40)
А-III (А400)	6-40
А-IV (А600)	(6-8) 10-32 (36-40)
А-V (А800)	(6-8) 10-32 (36-40)
А-VI (А1000)	10-22
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А500С	6-40
В500С	4-12

Не стоит забывать и о том, что число стержней в тонне может варьироваться, потому как это напрямую зависит от их длины. К примеру, стержней длиной 10 метров понадобится гораздо меньше, чем стержней с таким же диаметром, но длинной в 2 м.
