Считаем объем ↑

Для наиболее точного расчета объема того или иного септика можно воспользоваться очень стандартной формулой расчета объема септика:

Где:

W – полный расчетный объем будущего септика в кубических метрах (м3); t – время обработки или хранения осадка в сутки (сут.); C – показатель концентрации взвешенных веществ на выходе из септика в миллиграммах на 1 литр (мг/л); N – норма, отведенная на одного человека в сутки (л/сут); T – температура жидких стоков (˚С); Q – расчетный расход сточных канализационных вод в кубических метрах за одни сутки (м3/сут).

Что касается температуры канализационных жидкостей, сбрасываемых в септик, нужно понимать, что она будет всегда отличаться потому, что в доме или на каком-либо предприятии используются различные сантехнические приборы.

Но общепринято зимой брать за температуру усредненные данные – 10˚С, а летом – 15-20˚С. Это существенно упрощает задачи по расчетам объема в рамках этой формулы.

Также, для того чтобы определить норму или расчетный период очищения канализационных стоков, попросту говоря, производительность септика за год, специалисты также пользуются таблицей определения расчетного объема:

Фото: таблица определения расчетного объема

Именно этой таблицей пользуются, когда высчитывают по формуле полный расчетный объем септика:

W = K х Q, где

К – расчетный период отстаивания стоков, который берется из таблицы; Q – суточный расход стоков.

Для более упрощенного варианта расчета объема септика используют простую схему:

Количество проживающих человек Х 200 литров суточной нормы в среднем на одно человека Х 3 дня (время переработки стоков) / 1000 = метры кубические.

Но это предварительный расчет. Полученные значения могут колебаться в зависимости от количества людей, которые могут добавляться не запланировано, например, приехали гости или появился еще один жилец.

Как выбрать место под септик из бетонных колец под ключ

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых  развиваются бактерии, разлагающие органику на безопасные элементы.

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Расчет септика из бетонных колец – вычисляем объем и производительность

Чтобы стоки полностью очистились, они должны пролежать в очистной станции минимум трое суток. А потому объем каждой секции септика вычисляется как:

Здесь: V – объем отдельной секции септика, Y – норма водного потребления одним человеком (условная), Z – максимальное число живущих в доме людей.

Установленные в соответствии с этой формулой септики очень большие, но они обеспечивают максимальное очищение фекальных и канализационных стоков, делая из них пригодную для орошения участка воду и ил, служащий удобрением. Норма водного потребления определяется многими параметрами.

Водопровод внутри помещений и канализация строений отвечают условной норме в 95–300 л на человека за одни сутки.

Можете посчитать самостоятельно, сколько воды потребляете, или используйте таблицу СНиП.

Продумывая устройство септика из бетонных колец, лучше придерживаться максимальных значений, а численность проживающих увеличить на 50%. Хотя из-за этого стоимость строительства септика возрастет, вы исключите риски: в случае приезда гостей септик не переполнится и землю возле строения не зальют фекалии.

При таком подходе существенно сокращаются расходы на строительство, а степень очищения стоков при возрастании количества жильцов становится хуже.

Если очищенную воду предполагается сбрасывать недалеко от строения и мест водозабора (до 50 м), используйте формулу применительно к объему одной секции.

Если расстояние больше 50м, можно использовать формулу применительно к общему объему. Недоочищенные стоки, удаленные на такое расстояние, будут неопасны.

Типы септиков из бетонных колец

Из железобетонных колец строят септики нескольких типов, и отличаются станции:

1. уровнем заглубления;
2. диаметром колец;
3. утеплением.

Заглубление септика определяется как его габаритами, так и зимними температурами, точнее, глубиной промерзания грунта.

Чем она ниже, тем ниже нужно устанавливать септик, поскольку сильное понижение температуры (мене нуля градусов) тормозит или даже останавливает протекающие в каждой секции процессы. Поэтому нужно или сильно заглублять септик – все его секции, или утеплять каждую пенопластом или подобным утеплителем.

Можно сократить расходы на установку бетонных колец под септик при большем заглублении станции, если выше глубины промерзания грунта монтировать не кольца из железобетона, а кирпичный колодец, поскольку над глубиной замерзания грунта процессы в септике сильно тормозятся даже при качественном утеплении.

Также септики классифицируют по количеству их элементов. Одноэлементные получили названия выгребных ям и считаются малоэффективными.

Эффективнее всего конструкции  из трех элементов. Большее число секций на качество очистки стоков не влияет. Три секции можно размещать в продольном направлении, тогда установка очень длинная, или треугольником, когда почти на треть сокращается площадь ямы под септик, а с ней и объем грунта, который надо выкопать.

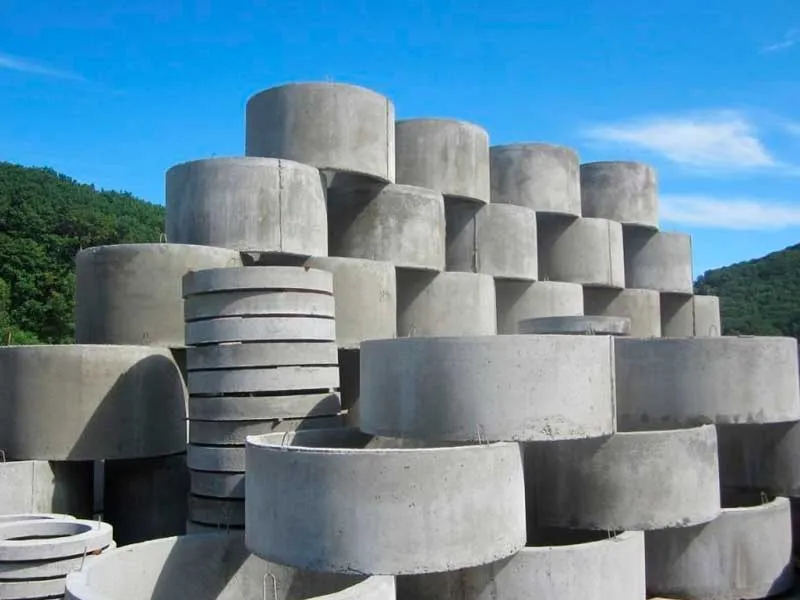

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;

  • со сформированным выступом — для замкового стыка;

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.

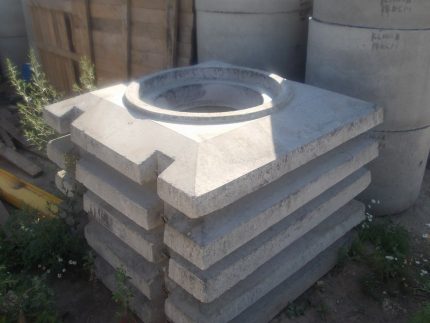

• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

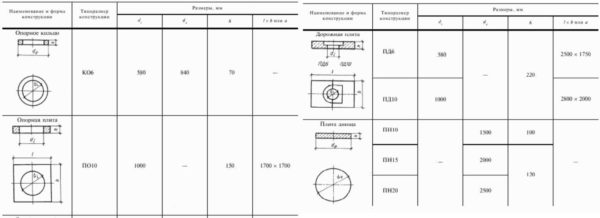

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Что ещё нужно приобрести

Для того чтобы колодец был удобным в использовании и лёгким в монтаже, существуют дополнительные аксессуары. Некоторые из них могут идти в комплекте при покупке колец, но бывают и случаи когда покупать такие изделия необходимо дополнительно.

Кольца с дном. Наличие нормального дна, важный элемент в обслуживании колодца. От этого зависят многие факторы, которые влияют на правильный поток воды

Не важно, какой колодец будет возводиться, пусть это вентиляционная шахта или что-то иное, важно проследить, чтобы дно было хорошим, поскольку это позволит устранить проблемы до их появления. Для удобства монтажа все размеры колец с дном идентичны стандартным размерам

Кольца с замком. Замком называются стыки — механическая связка. Благодаря оснащению изделий фальцами (замками) они полностью обеспечивают надёжное соединение. От обычных колец отличаются во многом, начиная от стоимости, заканчивая сроком службы колодца. Этот вид обеспечивает в разы повышенную водонепроницаемость, и максимально снижают риск возможных горизонтальных смещений в сторону.

Крышки колодцев. С первого взгляда — обычные железобетонные изделия. На самом деле крышки с отверстием под люк играют большую роль в использовании. Существует 3 вида разных крышек/люков: тротуарный, магистральный и полимерный люк. В зависимости от этого вида выпускается соответствующая крышка, которая подойдёт ему. От обычных декоративных крышек отличаются усиленными модификациями, такая крышка может выдержать максимальную нагрузку.

Днища

Важно не путать с дном. Днища необходимы для ровной поверхности дна, зачастую это необходимо для строительства туннелей при создании тупиковых стен

По размерам подходят под стандартные кольца.

Плиты перекрытий. Служит для равномерного распределения внешней нагрузки, что делает колодец максимально безопасным для окружающих людей. Плиты перекрытия считаются необходимыми элементами в монтаже. Внешне они представляю собой обычную бетонную панель с небольшим округлым отверстием. Отверстие необходимо для люка, через который человек будет доставать воду.

Опорное кольцо. Устанавливаются непосредственно на горловину уже готового колодца. Опорные кольца позволяют поднять люк с крышкой на проектную величину. Часто применяются при ремонте автомобильных дорог, где служат уровнем дорожного покрытия. Возвести колодец без опорного кольца возможно, но только если рядом нет проезжих частей и пешеходов.

Колодезные домики. Служат для декорации колодца снаружи. Домик, сделанный профессионалами, прослужит много лет. Они отлично смотрятся и благодаря домикам гораздо легче поднимать воду.

Достоинства и недостатки

Ж/б кольца для обустройства автономной канализации стали популярным выбором благодаря своим качествам:

• Продолжительный срок службы. Изделия, изготовленные в промышленных условиях, рассчитаны на срок эксплуатации в 30-50 лет. В течение этого времени они сохраняют целостность и водонепроницаемость конструкции. Качество самодельных изделий никто не гарантирует.

• Доступность. Один из самых бюджетных способов организации септика.

• Универсальность. Кольца применяют в строительстве септиков и канализационных колодцев, устройстве питьевых колодцев, монтаже подземных коммуникаций.

• Быстрый монтаж. Даже если установка проводится своими руками, много времени она не займет.

• Механическая прочность. Ж/б кольца для канализации устойчивы к естественным сдвигам грунта и давлению грунтовых вод. Они обладают значительным запасом прочности и их можно монтировать на участке с любым типом почвы.

Массовое производство ж/б колец сделало их доступным строительным материаломИсточник kamtehnopark.ru

• Простой уход. Благодаря ровной внутренней поверхности бетонный колодец чистится быстро и качественно.

• Экологичность. Бетон не наносит вред окружающей среде.

Недостатки:

• Гигроскопичность. Чтобы стены колодца не пропускали сточные воды в окружающий грунт (или не переполнялись грунтовыми водами), сооружение нуждается в дополнительной надежной гидроизоляции.

• Применение строительной техники. Расходы на устройство септика увеличиваются из-за того, что для транспортировки, разгрузки и установки колец нужна тяжелая техника.

Без применения техники не обойтисьИсточник kamtehnopark.ru

Сколько литров воды в колодезном кольце? Узнайте об основных принципах расчёта.

Означенная выше информация в подавляющем большинстве является необходимой для людей, которые планируют самостоятельно заняться созданием септика на приусадебном участке или колодца. В обоих случаях уместно использование бетонных колец. Но сложность заключается в том, что на рынке они представлены в действительно широком ассортименте. Подход «чем больше, тем лучше» в данной ситуации является неуместным. Достаточно лишь определить объём одного кольца, чтобы при расчёте колодца или септика подобрать оптимальный типоразмер бетонной детали.

Виброформа для изготовления бетонных колец даёт возможность избавиться от воздуха внутри конструктивного материала. Иными словами, прочность подобного изделия весьма велика и может доставляться даже в неподготовленном грузовом транспорте. Ниже будут даны рекомендации в отношении самостоятельного расчёта объёма бетонного кольца.

Какие виды бетонных колец бывают?

В пример можно привести следующие наименования:

• КС-7-3;
• КС-7-9;
• КС-15-6;
• КС-20-9;
• КО-6.

Это лишь модели бетонных колец, которые используются наиболее часто на практике. КС – кольцо стеновое. КО – кольцо опорное. Помимо означенных колец применяются доборные кольца.

По своим габаритным размерам они значительно меньше вышеозначенных наименований. Используются на практике для технического дополнения создаваемого конструктива из бетонных колец. То же самое можно сказать и о подкладке под люк колодцев.

Принципы расчёта объёма

У каждого бетонного кольца есть наружный и внутренний диаметр. Естественно, если речь идёт о применении бетонных колец для организации септиков и колодцев, именно внутренний диаметр нас интересует.

Первым действием важно осуществить расчёт площади круга (внутреннего сечения бетонного кольца). Выполняется от по формуле 0,25* π*d^2

Все величины в этой формуле нам известны, и выполнить расчёт не составит никакого труда.

По своей сути бетонное кольцо является телом вращения (цилиндром). Следовательно, чтобы рассчитать его объём, по требуется площадь сечения перемножить на высоту бетонного кольца.

В видео демонстрируется осуществление монтажа бетонных колец вручную:

Плюсы и минусы

Преимущества и недостатки у материала есть. Они важны на момент выбора. Предлагаем ознакомиться сначала с достоинствами:

Высокая скорость выполняемых работ. Например, вы решили обустроить сливную яму. Ранее для и ее устройства было необходимо выкладывать прямоугольное основание и стены из красного кирпича. Это уходило время, при условии, что вы работаете в одиночку. Сейчас, вы купили железобетонные кольца, наняли манипулятор, подготовили отверстие в земле при помощи экскаватора, доставили содержимое и произвели монтаж. На это уйдет не более 3 часов.
Устойчивость к влаге. Именно это и делает железобетонные кольца максимально выгодными для частных лиц и компаний. С их помощью обустраивают целые тоннели под землей, где потом прокладывают коммуникации. Используют колодезные кольца для обустройства септика, а также для приямка в скважине

Здесь оборудование и общее содержимое внутреннего объема будет защищено от грунтовых вод, что важно при эксплуатации.
Долгий срок эксплуатации. Даже если ваш септик постоянно будет содержать в себе воду, и вы не будете выкачивать ее в короткие сроки, ее переживайте, это нисколько не отразится на состоянии бетона

При качественном бетоне, герметичность сохраняет свои стопроцентные значения.
Доступная цена. Несмотря на ряд значимых преимуществ, за небольшие деньги вы сможете купить этот материал. Доставка тоже обойдётся недорого, поскольку аренда исходит из количества затраченных часов.

Среди недостатков хотелось бы выделить необходимость дополнительной герметичности шва. Как бы там ни было, одно кольцо укладывается на другое, и чтобы снизить уровень подтекания шва, его необходимо герметизировать. Герметизация необходима как изнутри, так и снаружи, где последнее предполагает укладку и дополнительную разработку грунта с целью получения доступа.

Для герметизации используется битум, а также каждый из швов необходимо промазывать цементом или клеем. Это позволит кольцам лучше сцепиться друг с другом. Последнее не даст возможности им сместиться в процессе эксплуатации под внутренним давлением воды.

Еще одним минусом можно считать то, что кольца поставляется без входных отверстий. Эти отверстия могли бы использоваться для укладки коммуникационных труб и кабеля. Их придется проделывать самому уже после монтажа всех ячеек блока. Монтируя трубы и части системы слива/перелива в септике, изделия из пластика необходимо фиксировать монтажной пеной.

Кольца бетонные для канализации: размеры, цены и разновидности

В частном и загородном строительстве нередко используются канализационные системы на основе бетонных колец. Подобный тип канализации считается одним из самых экономичных. Ведь цена бетонных колец для канализации невысока, а процесс их монтажа не требует большого количества времени. В результате у владельца дачного участка появляется возможность создать комфортные условия для проживания за городом.

Бетонное кольцо с глухим дном

Наряду с кирпичом и полимерными кольцами, элементы из бетона также применяются для строительства канализации на даче без откачки. Каждый из указанных материалов характеризуется собственными преимуществами и недостатками, однако, бетонные конструкции значительно превосходят параметры других вариантов систем.

Кирпич менее долговечен и требует значительных затрат времени на изготовление кладки, в отличие от готовых элементов, которые нужно просто поместить на дно котлована и зафиксировать. Кроме этого, на основе кирпичной кладки крайне сложно выполнить колодцы большой глубины. Цена канализации из бетонных колец под ключ ненамного превышает стоимость изготовления системы из кирпича. С учетом простоты монтажных работ и минимальных затрат времени такая небольшая переплата вполне оправдана.

Расценки на установку канализации из бетонных колец под ключ:

Кол-во колец	Вместительность, м³	Кол-во потребителей	Цена, руб.
3+2	3,5	1-3	35990
3+3	4,2	2-4	39990
4+2	4,2	3-4	39900
4+3	4,9	3-5	45990
4+4	5,6	4-6	49900
3+3+3	6,3	4-6	59990
Монтаж септика на участках с высоким уровнем грунтовых вод
2+2	2,8	1-2	30990
2+2+2	4,2	3-4	43990

Преимущества и недостатки использования бетонных колодцев для канализации

Многие дачники предпочитают для обустройства системы на дачном участке купить бетонные кольца для канализации, цены этих изделий являются далеко не единственными преимуществом, подтверждающим пользу подобной покупки.

Достоинства бетонных конструкций:

• возможность монтажа на участках с любым типом почвы (за счет повышенного запаса прочности кольца из бетона способны выдержать естественное давление, которое формируется в процессе смещения поземных вод или сезонного перемещения грунта);
• возможно, использование любых материалов для выполнения гидроизоляции;

Бетонное кольцо для канализации с лестницей

• даже если предполагается выполнение монтажных работ своими руками, этот процесс не займет слишком много времени;
• за счет ровной внутренней поверхности увеличивается скорость и качество очистки бетонных колодцев;
• материал более доступен, чем кирпич или камень;
• продолжительный срок эксплуатационной службы без необходимости в проведении ремонтных работ.

Большое разнообразие размеров и цен бетонных колец для канализации позволяет создавать септики любой вместительности и глубины. Этот тип материала обладает высокой гигроскопичностью, поэтому загрязненные стоки могут частично просачиваться через стенки в окружающий грунт. Однако эту проблему можно легко решить с помощью гидроизоляции.

Основные виды и общие размеры канализационных колец

В продаже присутствуют бетонные изделия для строительства канализации двух видов:

1. Доборные (от 670 руб.).
2. Стеновые (от 990 руб.).

Стеновые канализационные кольца

Элементы стенового вида применяются для формирования горловины конструкции. Доборные варианты изделий имеют расширенную линейку размеров, причем нестандартных. Они применяются в тех случаях, когда высоту накопительных емкостей по проекту не получается сформировать из элементов со стандартными размерами. С помощью доборных колец можно скорректировать высоту любой конструкции септика.

Бетонные кольца, используемые для строительства дачной канализации, представляют собой элементы правильной округлой формы. Внутренний диаметр изделий находится в диапазоне от 70 до 200 см. Стандартная толщина стенок – 70-100 мкм. Чаще всего для изготовления сливных ям и дачных септиков используется размер 1-1.5 м, цена бетонных колец этого диаметра составляет 1500-2500 руб. за изделие.

Для изготовления колец производители применяют металлическую арматуру и марки бетона с разными характеристиками. Металл, в качестве армирующего компонента, повышает прочность изделий и надежность. Кроме этого, исключается вероятность растяжения конструкции, изготовленной из колец. В свою очередь, бетон обеспечивает коррозийную защиту металлу. В результате конструкция септика не подвергается деформационным изменениям под влиянием нагрузок на сжатие.

Размеры стеновых бетонных колец

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.

• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.

• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
