Вы можете записать и распечатать полученные результаты
Наш калькулятор позволяет записывать полученные расчеты в специальном поле, чтобы Вы легко могли видеть свои последние вычисления. Для этого Вам необходимо нажать на кнопку «Записать», и в специальном поле появится результат Ваших расчетов.
Также, после того как Вы рассчитали все необходимые данные, можно нажать на кнопку «Печать» и в удобной форме получить распечатку полученных результатов.
Вы можете сравнить цены на выбранные позиции у всех поставщиков.
Для этого нужно записать Ваши вычисления
Обратите внимание, чтобы в поле с записанными результатами были позиции, которые Вам интересны. Далее, нажимаете «Рассчитать всю заявку онлайн», и система переведет Вас на страницу, где будут показаны результаты обработки цен поставщиков
Сортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения. ГОСТ 3262-62 на водопроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резьбой, при этом длина черных труб без резьбы колеблется от 4 до 12 м, а черных и оцинкованных с резьбой — от 4 до 8 м. Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.
При сварке трубопроводов в случае когда используются трубы водогазопроводные применяется ручная сварка либо муфтовое соединение. Муфты применяются для труб вгп с обычной толщиной стенки, сварка возможна во всех случаях: легкие, обычные, усиленные типы ВГП. Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб — черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.
Круглая труба — это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.
1 дюйм = 2,54 см
Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.
Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП
Насосно-компрессорные трубы ГОСТ. Вес насосно-компрессорных труб.
НКТ (насосно-компрессорные трубы) — наиболее часто используют в нефте-газовой индустрии. Они предназначены для транспортировки различных жидких или газообразных сред. Трубы НКТ широко используют для проведения подьемно-спускных и ремонтных работ.
Типы насосно-компрессорных труб:
По герметичности выделяют два вида труб НКТ:
- 1. Трубы с гладким концом.
- 2. С резьбой, которая нанесена наружу. Именно эти трубы герметизируют трубопровод наилучшим способом.
В силу того, что данные трубы используются в условиях сурового климата (часто подвергаются коррозии и эрозии), производят их из прочной стали марок Д, Е, К, Л, М. Насосно-компрессорные трубы таких марок стоят дороже, чем не качественные аналоги, однако обеспечивают высокую прочность и соответствуют всем необходимым требованиям для проведения протяженных работ, в условиях сурового климата.
Таблица 1. Механические характеристики прочных марок стали для НКТ, ГОСТ 633-80
В России производство данных изделий осуществляется по ГОСТу 633-80, который рассматривает изготовление следующих труб различных марок:
Разрешено изготавливать НКТ опираясь на технические условия. Такие трубы отличают особыми характеристиками:
- 1. Для регионов Крайнего Севера — изделия, отличающиеся повышенной прочностью при воздействии на них низких температур.
- 2. Высокая пластичность. Такие НКТ производят с элементами из пластика.
- 3. Высокая устойчивость к появлению коррозии, при воздействии добываемых природных пород.
Диапазон возможных размеров.
НКТ изготавливают длиной от 6 до 10.5 м.. При соглашении с производителем, размер изделия может быть увеличен на метр.
Диаметра труб представляет больший выбор: от 27 до 114 мм..
Обратите внимание, что при изготовлении труб учитывается отношение диаметра к толщине стенок изделия. Это позволяет обеспечить высокую прочность изделий
Исходя из всего, написанного выше, можно выделить перечень основных требований к трубам НКТ:
- 1. Герметичность всей длины изделия.
- 2. Гладкая (скользящая) внутренняя поверхность.
- 3. Устойчивость к коррозии.
- 4. Прочность.
Качественные НКТ должны без проблем эксплуатироваться в трубопроводах длительный срок, не смотря на климатические условия, давление фундамента и транспортируемые вещества. Соблюдение всех правил безопасности при сборке конструкции, добросовестный выбор характеристики труб- гарантия безопасности и эффективности всей промышленности.
Стандартные НКТ, с соединительными муфтами.
Рис. 1. Стандартные НКТ, с соединительными муфтами.
Таблица 2. Стандартные НКТ, с соединительными муфтами , размеры в мм.
НКТ для трубопроводов, требующих повышенную герметичность (НКМ).
Рис. 2 НКТ для трубопроводов, требующих повышенную герметичность (НКМ).
Таблица 3. Насосно-компрессорные трубы гладкие высокогерметичные с муфтами (НКМ), размеры в мм.
НКТ с наружной резьбой (НКТ-В).
Рис. 3. НКТ с наружной резьбой (НКТ-В).

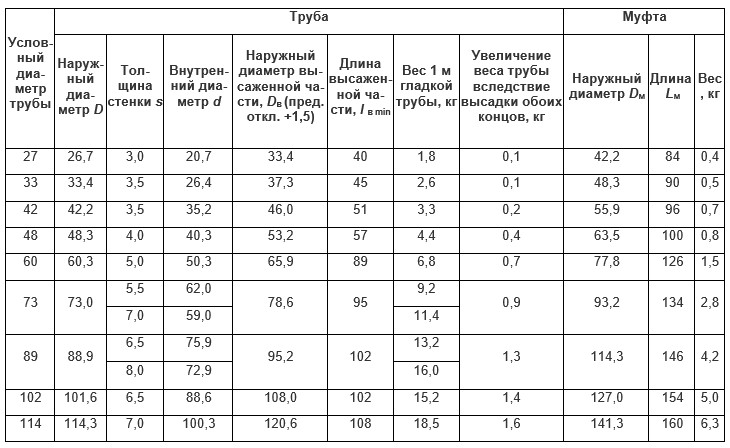

Таблица 4. Насосно-компрессорные трубы с высаженными наружу концами с муфтами (НКТ-В) , размеры в мм.
НКТ без муфт для соединения (НКБ).
Рис. 4. НКТ без муфт для соединения (НКБ).
Таблица 5. Насосно-компрессорные трубы безмуфтовые с высаженными наружу концами (НКБ), размеры в мм.
Источник
Преимущества и недостатки стального трубопроката
Стальные изделия имеют множество преимуществ, на которые рекомендуется обратить внимание. В первую очередь стоит отметить, что детали из данного сплава отличаются высокими прочностными характеристиками
Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей. Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали.
Металлические трубы отличаются высокими прочностными характеристиками

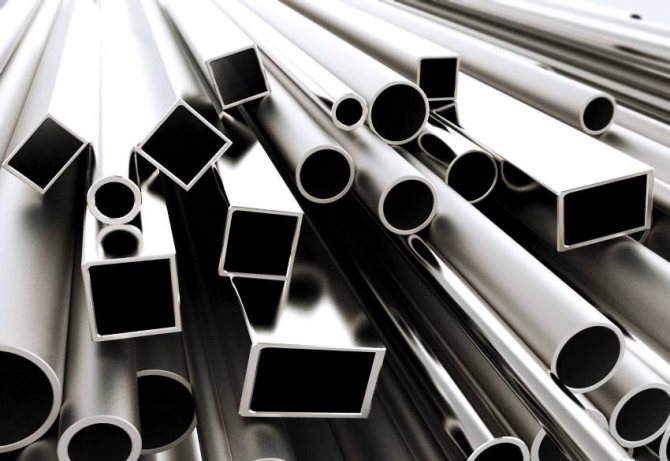

Все стальные трубы можно разделить на три категории:
- круглые;
- профилированные (квадратные и прямоугольные);
- нестандартные (многогранные).
Серьезное преимущество, присущее данным изделиям, заключается в том, что они имеют высокую сопротивляемость к механическим воздействиям. Стальные трубы отлично переносят давление и удары. Стоит отметить, что они имеют приемлемую стоимость и относятся к среднему ценовому сегменту.
Широкое разнообразие типов деталей позволяет использовать их в различных сферах: строительной, хозяйственной и т. д. Стальные изделия имеют небольшой показатель линейного расширения
Это очень важное преимущество, так как многие трубы при нагреве расширяются, а если их размещают в стяжке, то это может привести к возникновению трещин
Для того чтобы ответить на вопрос о том, как рассчитать вес трубы, необходимо познакомиться ближе со всеми методами, позволяющими произвести это вычисление. Знание массы стальных изделий требуется на всех этапах, начиная от их приобретения и заканчивая монтажом.
Большое разнообразие стальных труб позволяет применять их в различных сферах жизнедеятельности
Расчет онлайн
Продукция стального трубопроката в строительных магазинах занимает значительное место на стеллажах, а это говорит о том, что в сравнении с конкурентами, она имеет больше достоинств.
Но, ее тяжесть относят к недостаткам. И значение этого параметра в полной мере можно ощутить на всех этапах, начиная от перевозки, и заканчивая укладкой трубопровода.
Есть специальные формулы, которые помогают найти все нужные величины. Но, выполнять эти сложные вычисления не обязательно, ведь в интернете есть онлайн – калькулятор, который дает возможность без труда найти массу любого вида стального трубопроката.
Трубный калькулятор для расчета веса трубы онлайн работает по формуле m = ro / 7850 * 0.0157 * S * (P – 2.86 * S) * L. Показатель плотности материала при этих подсчетах принимается за характеристиками углеродистой стали – это 7850 кг/м3. Далее вводят габариты профиля:
- ширину сечения и его высоту (для круглой трубы указывают объем);
- толщину стенки и протяженность (по умолчанию протяженность принимается за один метр).
Теоретические показатели для профильных видов находят так же, как и для квадратных. Разновидность сортамента трубопрокатного материала выставляют на главной странице калькулятора.
Способы расчета удельного веса
- длины;
- высоты, ширины или диаметра;
- толщины стенок.
Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:
- по расчетным формулам;
- при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.
В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:
- при расчетах часто приходится округлять рассчитанные значения;
- при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
- плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.
При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.
Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.
Определение удельного веса трубы по формулам
Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:
- Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
- Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
- В конце, от первого результата вычитают второй, это и является объемом трубы.
Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:
V = RхRх3,14хL, где:
- V – объем;
- R – радиус;
- L – длина.
Еще одна несложная формула, но уже для стальных круглых труб:
Вес =3.14х(D – T)хTхLхP, где:
- D – внешний диаметр;
- T – толщина стенки;
- L – длина;
- P – плотность стали.
данные нужно перевести в миллиметры
Удельный вес = (A–T)хTх0.0316
Для прямоугольных труб:
Удельный вес = (A+B–2хT)хTх0.0158
То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.
https://youtube.com/watch?v=z4AjL8HmOcw
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное
значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого,
следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно
сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в
пересчёте на сантиметры 4,5. - Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25
= 40, 5 см2.
Если изделие
профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а
и b — размер сторон (длина). При определении размера сечения профиля с длиной
сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения,
необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем,
но это не всегда возможно. Если известен только наружный диаметр, и не знаем
толщину стен, то потребуются более сложные вычисления. Стандартная толщина
бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно!
Приступать к расчёту лучше при наличии точных показателей о толщине стен и
внутреннем радиусе
Формула
расчёта объёма трубы
Рассчитать объём трубы в м3,
можно воспользовавшись формулой:
V = S х L
То есть, требуется знать
всего два значения: площадь сечения (которая была определена заранее) (S) и
длина (L).
К примеру, длина
трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо
взять формулу, по которой определяется площадь круга, и вставить внешний размер
поперечины металла:
S = 3,14 х (0,5 / 2) =
0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125
метра куб.
H — толщина стенки
Производя расчёт, важно
чтобы во всех показателях была одна единица измерения, иначе результат
получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда
можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную
форму. Сегодня такие изделия не редко применяются в строительной сфере, при
обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры
конструкции, эту информацию можно найти в техпаспорте или сопроводительной
документации. Чтобы посчитать размер не стандартной емкости, необходимо залить
в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть
и от материала, из которого изготовлен водопровод. К примеру, изделие из стали
пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или
пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что
сказывается на проходимости.
Поэтому, необходимо делать
вычисления на каждую ёмкость, если она изготовлена из другого материала, и
затем сложить все показатели. Можно воспользоваться специальными
сервис-программами или калькуляторами, сегодня их много в интернете, они
существенно облегчат процесс установления количества воды в системе.
Пример расчёта веса трубы стальной круглой
Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:
- толщина стенки;
- наружный диаметр.
Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.
1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:
L = π*D — 3,14*0,168 = 0,52752 м.
Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.
Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки
Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:
S = 0,52752*1 = 0,52752 м²,
где S – площадь поверхности 1 м круглой трубы.
На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:
V = S*W = 0,52752*0,008 = 0,00422 м²
На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:
Р = 7850*0,00422 = 33,127 кг.
В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое значение веса одного погонного метра трубы.
Таблица 1
Дюймы | Наружный диаметр | Условный проход | Толщина стенки | Вес 1 м погонного, кг | ||||
Усилен- ных | Обыкно- венных | Лёгких | Усилен- ных | Обыкно- венных | Лёгких | |||
2 ½ | 75,5 | 65 | 4,5 | 4,0 | 3,20 | 7,88 | 7,05 | 5,71 |
2 ¼ | 57 | |||||||
2 | 60,0 | 50 | 4,50 | 3,50 | 3 | 6,16 | 4,88 | 4,22 |
1 ¾ | 45 | |||||||
1 ½ | 48,0 | 40 | 4 | 3,50 | 3 | 4,34 | 3,84 | 3,33 |
1 ¼ | 42,3 | 32 | 4,0 | 3,20 | 2,80 | 3,78 | 3,09 | 2,73 |
1 | 33,5 | 25 | 4 | 3,20 | 2,8 | 2,91 | 2,39 | 2,12 |
¾ | 26,8 | 20 | 3,20 | 2,80 | 2,5 | 1,86 | 1,66 | 1,5 |
½ | 21,3 | 15 | 3,20 | 2,80 | 2,5 | 1,43 | 1,28 | 1,16 |
¼ | 10,2 | 6,0 | 2,50 | 2,0 | 1,80 | 0,47 | 0,4 | 0,37 |
2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.
Внешняя площадь равна:
Sнар. = π*D — 3,14*0,168 = 0,5278 м².
Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773
Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.
Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.
Разность объёмов составляет: 0,5278-0,4773=0,00505.
Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:
0,00505×7850=39,64 кг.
При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов
Как мы видим, результаты не совпали. Но разница в разумных пределах.
Преимущества и недостатки

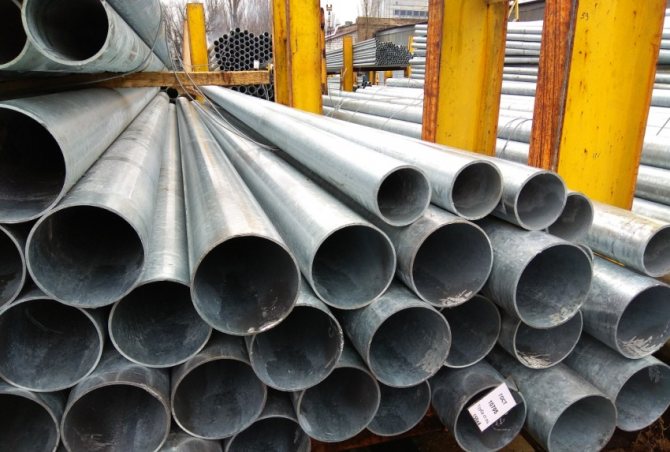

Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.
механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением; относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль; широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина; небольшой коэффициент линейного расширения
Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.
К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.
Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком
Чугунные трубы и их особенности
При прокладке водопровода важно учитывать такие критерии, как срок службы материала, его прочность, а также масса и диаметр. Чугунные трубопроводы использовались для прокладки водопроводов достаточно давно, и сегодня их основным конкурентом является пластик
Если сравнивать пластик и чугун, то первый вариант имеет больше преимуществ, но все же уступает второму по таким критериям, как прочность, долговечность и надёжность.
В отличие от стальных сварочных изделий, чугунные материалы имеют намного больший вес, что связано с толщиной стенок этих изделий. Чтобы повысить качество чугунного материала, в его состав добавляется смесь шаровидного графита. Это позволило повысить показатели прочности, пластичности и устойчивости материала к растрескиванию при влиянии негативных агрессивных сред.
Популярность чугуна обусловлена разнообразием его диаметров, однако даже этот фактор не способствует снижению большого веса материала. Чтобы снизить вес, производители уменьшают длину труб, вызывая неудобства создания большого количества соединений. Однако при этом упрощается процесс монтажа.
К основным преимуществам чугунных изделий относятся:
- Высокий срок службы, составляющий более 100 лет.
- Низкие показатели аварийности.
- Устойчивость к физическим и механическим нагрузкам.
- Стойкость к перепадам температур.
Зная характеристику двух вариантов металлических труб, нужно разобраться в вопросе измерения веса 1 метра изделия.

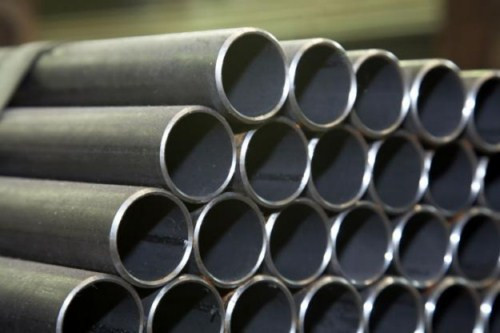

Труба электросварная размеры таблица вес
Трубы стальные электросварные прямошовные (ГОСТ 10704-91)
- при диаметре до 30 мм — не менее 2 м
- при диаметре свыше 30 до 70 мм — не менее 3 м
- при диаметре свыше 70 до 152 мм — не менее 4 м
- при диаметре свыше 152 мм — не менее 5м
- по требованию потребителя трубы группы А и В по ГОСТ 10705 диаметром свыше 152 мм изготовляют длиной не менее 10 м
- трубы всех групп диаметром до 70 мм — длиной не менее 4 м;
- при диаметре до 70 мм — от 5 до 9 мм
- при диаметре свыше 70 до 219 мм — от 6 до 9 м
- при диаметре свыше 219 до 426 мм — от 10 до 12 м
Трубы диаметром свыше 426 мм изготовляют только немерной длины. По согласованию изготовителя с потребителем трубы диаметром свыше 70 до 219 мм допускается изготовлять от 6 до 12 м.
Кратной длины — кратностью не менее 250 мм и не превышающей нижнего предела, установленного для мерных труб. Припуск для каждого реза устанавливается по 5 мм (если другой припуск не оговорен) и входит в каждую кратность.
Примечания:
При изготовлении труб по ГОСТ 10706 теоретическая масса увеличивается на 1% за счет усиления шва.
По согласованию изготовителя с потребителем изготовляют трубы размерами: 41,5×1,5-3,0; 43×1,0:1,5-3,0; 43,5×1,5-3,0; 52×2,5; 69,6×1,8; 111,8×2,3; 146,1×5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4×1,9; 2,65:168×2,65; 177,3×1,9; 198×2,8; 203×2,65; 299×4,0; 530×7,5; 720×7,5; 820×8,5; 1020×9,5; 15,5; 1220×13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах таблицы (следует ниже).
Трубы мерной и кратной длины изготовляют двух классов точности по длине:
I — с обрезкой концов и снятием заусенцев;II — без заторцовки и снятия заусенцев (с порезкой в линии стана).Пример обозначения: Труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности подлине, из стали марки СтЗсп, изготовленная по группе В (ГОСТ 10705-80):76x3x500011 (ГОСТ 10704-91). Труба В-СтЗсп (ГОСТ 10705-80)
Источник
Сферы применения
Профильная труба широко применяется при производстве транспортных средств, в строительной сфере и бытовом хозяйстве для следующих целей:
Возведения различных навесов, предохраняющих строительные объекты или разного вида приспособления, оборудование, транспорт от атмосферных осадков.
Из профтруб сооружают каркасы для навесов и крыш гаражей, беседок, балконов верхних этажей, хозяйственных построек для защиты домашней утвари. Наиболее ходовые размеры профтруб для использования в этих целях — прямоугольной формы 40х20х2 мм, 40х15х2 мм, 30х10х2 мм и другие типоразмеры с толщиной стенки 2 мм.
Сооружения различного вида ограждений — заборов на индивидуальных участках, перил на лестницах, решеток на балконах и лоджиях индивидуальных домов. Помимо перечисленного выше прямоугольного профиля, для этих целей нередко используют квадратные трубы типоразмерами 20х20х2, 25х25х2, 30х30х2 мм, делая из них, к примеру, поперечный каркас заборов. Для устройства вертикальных столбов используют профтрубы сечением в виде прямоугольника или квадрата большого размера около 100х100 мм и толщиной от 3 до 9 мм.
Рис. 4 Вес профильной трубы таблица по ГОСТ 8645-68
- При возведении теплиц арочной конструкции некоторые собственники самостоятельно изгибают профильную трубу на трубогибах. Так как сделать это при толстой стенке проблематично, используют тонкостенные изделия в 1 мм. Наиболее популярные виды сечений для изготовления теплиц 40х20х1 мм, 30х15х1 мм, для поперечных элементов каркаса можно использовать трубу квадратного сечения 20х20х1 мм.
- Изготовления технических средств своими руками — прицепов, повозок, сельхозтехники, жестких рам для крепления электродвигателей. Для этого используют толстостенную профильную трубу, к примеру сечением 40х40х4 мм.
- Сооружения различного вида самодельных приспособлений и конструкций, облегчающих проведения тех или иных работ. С помощью профтруб можно сделать каркас для удержания троса при опускании колец в колодец, самостоятельно изготовить лебедку или кустарную буровую установку.
Онлайн калькулятор расчета длины и массы любых труб
Строительство дома из арболита (арболитовых блоков) – технология возведения, от фундамента до крыши
Такая ситуация, мне начали строить дом из арболита, но наделали кучу ошибок по кладке (ниже фото). Сейчас хочу взыскать с этих криворуких строителей компенсацию. По самому материалу претензий нет,
Утепление входной металлической двери – правильная теплоизоляция своими руками
Бюджетный способ утеплить китайскую дверь от дяди Вани. В отличие от обычной пустотелой двери, в китайской хотя бы бумага внутри. Конечно, эти соты из прессованного картона мало помогут в мороз, но
Входные двери с терморазрывом – металлические термодвери для частного дома
Установил термодверь в декабре 2015 года. До этого стояла стальная дверь, утепленная внутри полотна и по периметру. Температура в коридоре была ниже, нежели в комнатах (коридор отапливаемый). После
Монтаж водосточной системы своими руками – установка водостоков для крыши
Пытались помочь в рамках своей компетенции.Раз уж комплектующие Деке, то разумно будет согласовать эти вопросы с ними.Да, в скором будущем на сайте будет отдельный материал по расчетам водосточной
Монтаж водосточной системы своими руками – установка водостоков для крыши
У Docke эти странные требования заложены в pdf инструкцию по монтажу водосточной системы. Формулу я вывел сам, это не сложно, задачка в пределах школьного курса геометрии. Дело в том, что я купил их
Монтаж водосточной системы своими руками – установка водостоков для крыши
Не уверенны, что сможем дать однозначный ответ насчет градусов. Откуда вообще эта формула, на сайте Деке не нашли. Спросили у ребят, которые профильно занимаются монтажом водостоков. Сказали, что
Монтаж водосточной системы своими руками – установка водостоков для крыши
Интересно, что те же Дёке, несмотря на свои рекомендации, дают фотографии своих монтажных работ по крутым скатам, которые явно им противоречат (фото). Там скаты смотрят в жёлоб, а не поверх него. Моя
Монтаж водосточной системы своими руками – установка водостоков для крыши
Спасибо за развёрнутый ответ, но он не во всём разъясняет проблему, поэтому уточню вопрос. На прилагаемых рисунках, взятых из рунета, показано то самое поперечное сечение, о котором я говорю, с
Установка забора из сетки рабицы своими руками – пошаговая инструкция
В описанном вами случае, нужно использовать квадратный профиль с сечением не менее 100х100 мм. Ввиду того, что планируется посадка вьющихся растений желательно устанавливать одинаковый профиль по
Как сделать калитку из сетки рабицы для дачи своими руками
Выбирается индивидуально, но согласно логике, распашная калитка и ворота из рабицы (как и любые другие) должны открываться наружу. Объясняется несколькими причинами. Первая – при экстренной ситуации,
Мой Домик 2011-2020. Всё о строительстве дома своими руками. Полное или частичное копирование материалов сайта возможно только по согласованию с администратором. Обязательное условие – размещение активной гиперссылки на портал MoyDomik.net, видимой посетителям.
Обратите внимание, вся информация на сайте носит ознакомительный характер и не является публичной офертой. Источник
Источник
