Вертикальный ветрогенератор своими руками: как собрать ветряк
Содержание:
- Ветроэлектрическая установка роторного типа
- Рассчитываем мощность будущего ветрогенератора
- Устройство самодельных ветряков для дома
- Законность установки
- Рекомендации по ветрогенераторам
- Краткое описание устройства
- Парусники
- На чем основана ветровая генерация
- Самодельный генератор
- ВСУ Бирюкова
- Выгодно ли это?
- Классификация и принципы работы
- Вертикальный ветрогенератор своими руками
- О безопасности
- Финальная сборка
- Конструктивные особенности и механика ветряного генератора
Ветроэлектрическая установка роторного типа
Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.
Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.
Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки
Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:
- автомобильный генератор на 12 V;
- гелиевый или кислотный аккумулятор на 12 V;
- полугерметичный выключатель разновидности «кнопка» на 12 V;
- преобразователь 700 W – 1500 W и 12V – 220V;
- ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
- автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
- автомобильный вольтметр (можно любой);
- болты с гайками и шайбами;
- провода сечением 4 квадратных мм и 2,5 квадратных мм;
- два хомута для закрепления генератора на мачте.
В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.
Стартовый этап изготовления установки
Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.
С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.
Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца
Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.
Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.
Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.
В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.
Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство
Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.
Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.
Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.
Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.
Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде
Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.
А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².
Преимущества и недостатки роторной модели ветряка
Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.
Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.
Достоинства этой модели таковы:
- экономична;
- элементы легко можно поменять на новые или отремонтировать;
- особые условия для функционирования не нужны;
- надежная в эксплуатации;
- обеспечивает полный акустический комфорт.
Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
Рассчитываем мощность будущего ветрогенератора
Вначале следует выяснить, какую мощность должен иметь ветрогенератор своими руками, каковы функции и нагрузки, с которыми ему предстоит столкнуться. Как правило, альтернативные источники электричества применяются в качестве вспомогательных, то есть, предназначенных для помощи основному электроснабжению. Следовательно, если мощность системы составляет даже от 500 ватт, это уже вполне хорошо.
Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:
- скорость ветра;
- число лопастей.
Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).
Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.
1м | 3 | 8 | 15 | 27 | 42 | 63 | 90 | 122 | 143 |
2м | 13 | 31 | 63 | 107 | 168 | 250 | 357 | 490 | 650 |
3м | 30 | 71 | 137 | 236 | 376 | 564 | 804 | 1102 | 1467 |
4м | 53 | 128 | 245 | 423 | 672 | 1000 | 1423 | 1960 | 2600 |
5м | 83 | 166 | 383 | 662 | 1050 | 1570 | 2233 | 3063 | 4076 |
6м | 120 | 283 | 551 | 953 | 1513 | 2258 | 3215 | 4410 | 5866 |
7м | 162 | 384 | 750 | 1300 | 2060 | 3070 | 4310 | 6000 | 8000 |
8м | 212 | 502 | 980 | 1693 | 2689 | 4014 | 5715 | 7840 | 10435 |
9м | 268 | 653 | 1240 | 2140 | 3403 | 5080 | 7230 | 9923 | 13207 |
К примеру, если в вашем регионе скорость ветра преимущественно составляет от 5 до 8 метров в секунду, а требуемая мощность ветрогенератора равна 1,5-2 киловаттам, то диаметр конструкции должен соответствовать примерно 6 метрам и больше.
Устройство самодельных ветряков для дома
Устройство ветрогенератора
В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.
Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.
В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.
Дополнительные комплектующие
Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:
- автомобильный аккумулятор;
- винт, который может быть двух- или трехлопастным;
- электрический кабель;
- элементы опоры;
- крепеж;
- мачта.
Ветрогенератор для частного дома схема.
Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель
В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.
Винт для ветрогенератора.
Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

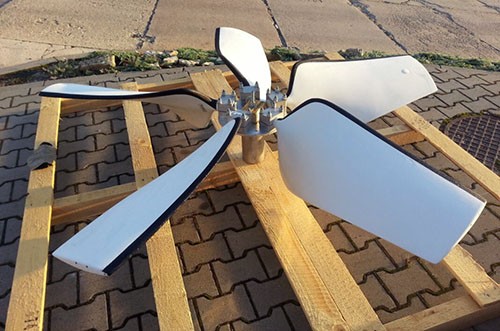

Лопасти для ветрогенератора
Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.
Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.
Законность установки
Установки с выходной мощностью до 75 кВт устанавливать на собственной территории не запрещается, и никаких согласований проводить не потребуется (факт, закреплённый в Постановлении кабинета министров России).
А если нужно поставить мощный генератор промышленного или коммерческого типа, то понадобится специальная подготовка, связанная с созданием фундамента и ограждения участка – а это уже считается капитальным строительством.
Рекомендуется перед установкой ВЭЛ прочитать местные законодательные акты, касающиеся энергетики и предоставления коммунальных услуг. В разных регионах могут быть свои правила.
Рекомендации по ветрогенераторам
Существуют общие рекомендации, позволяющие максимально эффективно использовать ветрогенераторы.
Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.
Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.
Краткое описание устройства
Как сделать ветряной генератор такого типа? Полное описание сборки займет огромное количество времени, а также оно требует хороших знаний в области работы магнитов и обращения с ними. Поэтому в статье представлена более краткая инструкция. Если она будет проста и понятна, то в таком случае можно углубиться в изучение этого вопроса.
Во-первых, длина мачты у таких ветряков должна быть от 6 до 12 метров.
Во-вторых, придется бетонировать площадку под установку, так как такая высота слишком велика, чтобы избежать этого этапа. Сам по себе ветряк будет крепиться на самом верху мачты, а потому внизу необходимо предусмотреть крепление, которое при помощи лебедки позволит собственноручно в любое время опускать или поднимать трубу. Это необходимо, чтобы была возможность добраться до ветряка, если его придется чинить. Для изготовления винта в данном случае можно использовать трубу из ПВХ материала с диаметром в 160 мм. Она будет использоваться в качестве основы для вырезания винта длиной в 2 метра и лопастей для него. Количество лопастей лучше всего сделать шесть, а вот их форму придется подобрать опытным путем, чтобы получить максимальную выгоду. Цель в данном случае — это достичь максимального крутящего момента при низких оборотах конструкции. Так как необходимо будет уберечь винт от очень сильного ветра, придется сделать складной хвост для него. Энергия, которая будет вырабатываться ветряным источником, должна накапливаться в аккумуляторах, как и в первом случае.
В конце следует добавить, что можно делать ветряной генератор на 10 кВт, к примеру. Однако в этом случае его мощность будет огромной и использовать его только в бытовых целях неразумно. Кроме того, потребуется разрешение на эксплуатацию мощного источника альтернативного питания. К тому же, скорее всего, придется платить налог, так как электричество будет использоваться не только для обеспечения индивидуальных потребностей человека.
В данном случае были представлены две модели, обе из которых можно собрать своими руками. Их особенности и преимущества несколько отличаются, однако оба вида вполне могут эксплуатироваться самостоятельно.
Парусники
Парусные ветрогенераторы
Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.
Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.
К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.
Характеристики ВЭУ-4.380/220.50
Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.
Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.
Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.
Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.
На чем основана ветровая генерация
Ветровая генерация – это способность получать электричество из энергии ветра. Ветрогенератор – это, по сути, солнечный генератор: ветра образуются из-за неравномерного прогрева поверхности Земли солнцем, вращения планеты и ее рельефа. Генераторы используют движение воздушных масс и преобразовывают его в электричество посредством механической энергии.
На основе принципа ветрогенерации может быть построена как целая электростанция, так и возведены автономные устройства для обеспечения электричеством отдельных районов и даже домов. На сегодня, 45% всей энергии вырабатывается с помощью ветряных генераторов. Самая большая ветроэлектростанция находится в Германии, и каждый год производит до 7 млн. кВт энергии в час. Поэтому, все чаще, владельцы загородных домов в далеких регионах и селах задумываются об использовании ветровой энергии в бытовых целях. При этом, ветряки могут использоваться как единственный, так и дополнительный источник энергии.
Самодельный генератор
Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:
- использование готового генератора или магнето с внесением некоторых конструктивных изменений
- создание генератора «с нуля» из подручных материалов
Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.
Мотор для ветряка своими руками
Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:

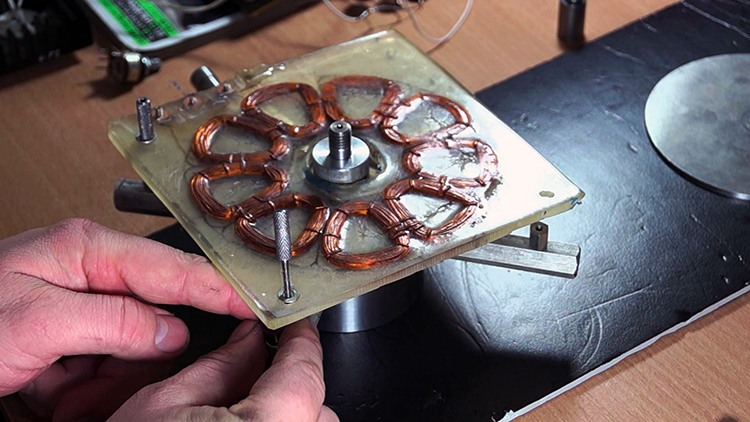

- изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
- изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.
- производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.
Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).
Обслуживание ветрогенератора
Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.
Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.
ВСУ Бирюкова
В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.
Позиции:
- ротор из кровельной оцинковки;
- самоустанавливающийся двухрядный шариковый подшипник;
- ванты – 5 мм стальной трос;
- ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
- рычаги аэродинамического регулятора оборотов;
- лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
- тяги регулятора оборотов;
- груз регулятора оборотов, его вес определяет частоту вращения;
- ведущий шкив – велосипедное колесо без шины с камерой;
- подпятник – упорно-опорный подшипник;
- ведомый шкив – штатный шкив генератора;
- генератор.
Бирюков на свою ВСУ получил сразу несколько авторских свидетельств
Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка
С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра
По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.
Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.
В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.
Выгодно ли это?
Прежде чем потратить значительные финансовые средства на приобретение ветровой установки, любой человек хочет убедиться, выгодно ли это.
Для начала необходимо:
Определиться, в качестве какого источника электроснабжения будет выступать ветровой генератор.
Это может быть:
- Основной источник электрической энергии.В этом случае, все потребители подключаются к устанавливаемому устройству и их электроснабжение полностью зависит от работы ветрового генератора.
- Дополнительный источник.
В этом случае, может быть два варианта:
- При электроснабжении потребителей от традиционных сетей электроснабжения, к ветровой установке подключена часть мощностей или она включается на определенное время. При использовании подобным образом, достигается снижение затрат на оплату счетов, за потребленную электрическую энергию, от энергоснабжающих организаций;
- При использовании прочих альтернативных источников электрической энергии (солнечные панели, гидравлические турбины и т.д.), ветровые установки являются частью системы электроснабжения.
Изучить достоинства и недостатки ветровых генераторов, которыми являются:
К плюсам использования подобных устройств относятся:
- Энергия ветра – это неисчерпаемый и возобновляемый источник энергии;
- Экономичность установок. После первоначальных затрат на приобретение и монтаж, в последующем не приходится платить за потребляемую электрическую энергию;
- Энергия ветра — экологически «чистый» источник энергии;
- Несложная конструкция установок, позволяет самостоятельно выполнить монтаж и осуществлять техническое обслуживание в дальнейшем.
К минусам использования относятся:
- Зависимость производительности установок от погодных условий и наличия ветровых поток в регионе расположения агрегатов;
- Создание шума и различных помех (радио, связь, телевидение) в процессе работы установок;
- Вывод земельных участков, на которых монтируются генераторы, из активного пользования.
- Изучить ветровой потенциал региона, где планируется сооружение ветрового генератора.
Для этого можно обратиться в метеослужбу региона или воспользоваться информацией в сети интернет. - Выбрать тип, марку и производителя оборудования.
При выборе устройств основными критериями будут:
- КПД установок;
- Стоимость комплекта оборудования.
Когда сделаны необходимые подсчеты, выбран вариант электроснабжения, изучен ветровой потенциал и ассортимент предлагаемого оборудования, каждый делает вывод индивидуально, выгодно использовать ветряк, или нет.
Классификация и принципы работы
В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:
Одна из самых мощных ветряных электростанций «Энеркон Е-126»
Прибор мощностью в 600 Вт
Спиралевидное устройство
Образец с лопастями, выполненными из тканевых материалов
Ветряк с металлическими лопастями
Агрегат с классическим расположением лопастей
Конструктивные элементы таких устройств могут быть расположены под разным углом
Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.
Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.
Стандартная схема работы ветряной электростанции
Статья по теме:
Вертикальный ветрогенератор своими руками
Используемые материалы и оборудование
Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.
Для изготовления вертикальной турбины понадобится:
- Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
- Прочный пластик (два диска диаметром 60 см).
- Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
- Для основы – ступица автомобильная.
- Гайки, шайбы винты для крепления.
Оборудование и инструмент:
- Лобзик.
- Болгарка.
- Дрель.
- Отвёртка.
- Ключи.
- Перчатки, маска.
Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.
Чертеж устройства ветрогенератора
Изготовление вертикального ветряка
- Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
- Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
- Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
- В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
- По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
- Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
- Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
- При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.
Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».
Генератор своими руками
Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).
Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.
Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.
Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:
Делаются два металлических блина, диаметром по 50 см.
На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».
Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».
Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).
Самодельный генератор для ветряка из неодимовых магнитов
Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.
Расстояние между статором и ротором – 2 мм.
Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.
Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.
Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.
Процесс сборки
- На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
- Над ним закрепляется гайками ступица.
- В ступице 4 шпильки. На них закручивается генератор.
- Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
- На вторую пластину ротора закрепляется лопастная турбина.
- От статора провода клеммами подключаются на регулятор напряжения.
О безопасности
Вопрос безопасности использования ветрогенератора непрост. Лопасти ветряка при высоких скоростях и больших размерах способны причинить серьезные травмы, вплоть до летального исхода. Кроме того, высокие мачты опасны при возникновении сильного ветра, поскольку могут опрокинуться на жилые дома, людей, оказавшихся поблизости, причинить вред имуществу или постройкам.
При этом, большинство противников ветроэнергетики находят проблемы не там, где они есть. Существует масса утверждений о вреде устройств:
- наличие шума
- вибрация
- мерцающая тень, способствующая нервно-психическим расстройствам
- магнитный фон
- помехи радио- и телевизионным приемникам
- непереносимость установок животными, опасность для птиц
Большинство из этих утверждений — следствие надуманных противниками автономных источников питания аргументов. Они имеют место, но величина проблем настолько не соответствует действительности, что эти проблемы попросту не заслуживают времени на обсуждение. Если ветрогенераторы и представляют опасность, то лишь для представителей ресурсоснабжающих компаний, не желающих терять клиентов.
Тем не менее, мощные промышленные установки, использующиеся в составе крупных электростанций, способны создавать неудобства для жителей, что доказано в американском суде. Ветряки продуцировали инфразвук, вызывавший расстройства здоровья у индейцев, живших в резервации на расстоянии 200 км. Однако, учитывая размеры и мощность частного ветряка, говорить о вреде от него незачем.
Финальная сборка
Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день. Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.
Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.
Устройство ветрогенератора
Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.
Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.
Конструктивные особенности и механика ветряного генератора
Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.
Опора (ее еще называют мачтой). На нее крепится пропеллер, поскольку на высоте большая вероятность «поймать» хороший ветер
Следовательно, изготовлению опоры следует уделить особое внимание, ведь данный элемент должен выдерживать требуемые нагрузки.
Лопасти. Они «ловят» воздушные массы, вследствие чего вращаются сами и вращают вал.
Вал. На него можно устанавливать сразу несколько генераторов, а также угловой редуктор, благодаря которому движение будет передаваться ниже, на кардан. Применение редуктора заметно повышает обороты.
Анемоскоп. Специальное устройство, которое применяется в мощных ветряных установках. Собирает сведения о направлении/скорости движения воздуха. В ветряках, сделанных своими руками, почти не используется – вместо него, как правило, устанавливают флюгер с поворотным механизмом.
Генератор. Он как раз и превращает кинетическую энергию в электроэнергию. Если то, производимый генератором, стабилен, то элемент можно подключить к аккумулятору.
Инвертор. Дает напряжение требуемой величины – к примеру, 220 вольт. Необходим, прежде всего, для удобства, поскольку большая часть современных приборов рассчитана именно на такое напряжение. Но заметим, что инвертор включают далеко не во все схемы, ведь предназначение ветряков может быть разным.
Аккумулятор (один или сразу несколько). Обеспечивает стабильность работы, подзаряжаясь в ветреное время и расходуя накопленную энергию после того, как ветер утихает.
Стоит заметить, что вертикальные ветряки необходимо поворачивать к ветру, ведь функционировать при боковом потоке они попросту неспособны. У горизонтальных же генераторов есть и другие преимущества. Ознакомимся с ними.
- Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
- Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
- Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.
Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.
