Принцип работы и разновидности электрических автоматов

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

• «А» – максимум – троекратное превышение;
• «В» – от 3 до 5;
• «С» – в 5-10 раз больше штатного;
• «D» – 10-20 кратное превышение;
• «К» – от 8 до 14;
• «Z» – в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

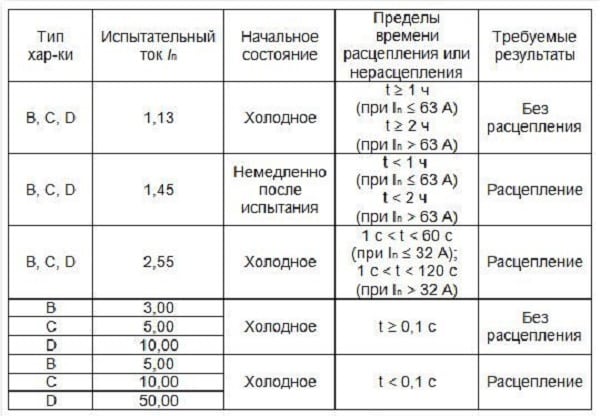

Таблица время токовых характеристик автоматических выключателей

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

На что смотреть, выбирая МТА?

Механические торговые автоматы нельзя покупать, как обычный товар – «купил, потому что этот больше и красивее, чем тот». По характеристикам можно покупать…автомобиль, с которым вы точно будете знать, что делать. Но с автоматом, с которого вы намерены получать прибыль, так делать нельзя.

Приведем пример. Вы собираетесь продавать через механический автомат жевательную резинку. Казалось бы, чего проще! Однако просто купить автомат с самой большой вместимостью, надеясь, что чем больше жвачки в него влезет, тем больше будут продажи и прибыль, нельзя.

Вендинг – многофакторный бизнес. В нём, помимо характеристик самого автомата важны и такие аспекты, как, к примеру, стоимость аренды места его установки, а также то, насколько много людей будут мимо него проходить. Иными словами, если вы приобрели самый большой автомат и набили его жевательной резинкой до отказа, но поставили там, где почти никто не ходит, то никакой прибыли, разумеется, не будет.

Именно поэтому на нашем сайте мы создали форму для расчета окупаемости автомата, в которую заложили различные статьи расходов. Это не только аренда площади под установку автомата, но амортизационные расходы, месячные затраты на обслуживание, средняя цена продажи товаров и многое другое – есть даже налог на вмененный доход.

Типы расцепителей

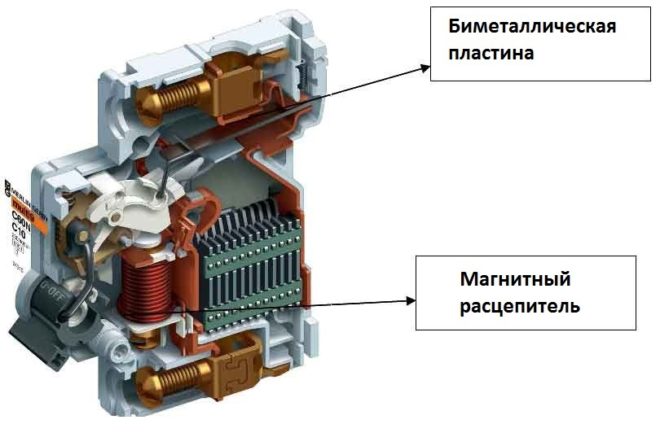

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

• Электромагнитные.
• Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Расчет селективности автоматов

Грамотный выбор автомата и правильная настройка — основной принцип соблюдения селективности автоматических выключателей. Избирательность для выключателя, находящегося вблизи источника, гарантирует выполнение требования: Iс.о.послед ≥ Kн.о.∙ I к.пред.

Здесь Iс.о послед. — такая величина тока, за которой следует срабатывание защиты. I к.пред. — ток КЗ в конечной точке зоны, на которую распространяется действие автомата, расположенного далеко от энергоисточника. Kн.о. — коэффициент надежности. Его величина находится в зависимости от разброса параметров.

Номинал автомата для цепи подбирают не только путем расчета, но и по такой таблице, ориентируясь на разрез кабелей в схеме

Расклад tс.о.послед ≥ tк.пред.+ ∆t демонстрирует селективность в случае регулировки АВ по времени. tс.о.послед, tк.пред. — интервалы времени срабатывания выключателей, находящихся на большой дистанции от источника питания и расположенных рядом. ∆t — параметр, который берут из каталога и обозначающий временную степень селективности.

Сборка электрощита

После того как щиток установлен на стену можно приступать к его сборке

При этом очень важно выполнить правило: для однофазной сети на нём нужно установить двухполюсный вводный автомат и трёхполюсный — для трёхфазной сети

Порядок сборки

Далее, нужно выполнить следующие действия.

1. Конец каждого провода освобождают от верхнего слоя изоляции. Если они имеют одинаковый цвет, то обязательно помечают жилу фазы.
2. При помощи саморезов к щитку крепят монтажную DIN-рейку для установки на ней автоматов защиты. Их присоединение выполняется при помощи особых защёлкивающих устройств. Для этого с одной стороны автомата защиты узкой отвёрткой поддевают защёлку, потом приставляют автомат к рейке и защёлкивают. Таким образом, производят установку каждого из предусмотренных автоматов защиты. При этом их нужно расположить в следующем порядке:

• справа монтируют вводный автомат;
• следующим после вводного автомата устанавливают УЗО (устройство защитного отключения);
• установка остальных автоматов выполняется в соответствии с удобством эксплуатации.

Подключение электрических элементов, установленных в щитке

После установки всех компонентов в электрический щиток приступают к выполнению соединений.

1. К DIN-планке подключают нулевые жилы, которые должны быть подогнаны по длине. Исключением являются группы, подключаемые через УЗО.
2. Подключение автоматов. С этой целью к верхним клеммам автомата подводят вход (питание), а к нижним присоединяют выход — нагрузку (провода фаз питания электрогрупп в помещении). В случае необходимости замены или подключения дополнительных проводов, потребителю будет точно известно на какие контакты подаются питание и нагрузка.
3. Помимо автомата защиты в бокс устанавливают дифференциальный автомат (УЗО). К этому автомату подключают группы проводов электросети, которые размещены в местах с высоким уровнем влажности.

Что такое автомат

Сразу же следует отметить, что термин «автомат» используется в отношении определенного типа огнестрельного оружия далеко не везде. На Западе предпочитают применять обозначение «assault rifle», то есть «штурмовая винтовка». Кроме того, даже в СССР долгое время автоматами называли пистолеты-пулеметы, такие как ППШ или ППС. Эта терминология изменилась только в послевоенное время.

В современной трактовке автоматом следует называть индивидуальное стрелковое оружие, способное вести непрерывный огонь и использующее средние по мощности патроны – сильнее пистолетных и слабее винтовочных. Отдельный момент – длина ствола. Например, М16, несмотря на то что стреляла малоимпульсными патронами калибра 5,56 мм, считалась в советской классификации винтовкой, а вот её укороченная версия, известная как М4 – это уже автомат.

Американский автоматический карабин М4. Заметно короче «базовой» М16

Иногда применяется и альтернативное название – автоматический карабин. В частности, этот термин использовали американские военные эксперты для обозначения трофейных автоматов Калашникова, захваченных в ходе боев во Вьетнаме. В то же время сейчас в США АК всех модификаций, М16 и М4 называют штурмовые винтовки, что лишний раз указывает на определенную «расплывчатость» терминологии.

Элементы щитка

В магазине можно купить бокс сразу со стандартной комплектацией, но часто элементы надо подбирать самостоятельно, согласно разработанной схеме. Типы элементов и их назначение следующие:

1. DIN-рейки для размещения аппаратуры представляют собой пластины из металла, которые крепятся на электрический щиток.
2. Автомат ввода – автоматический выключатель подачи к объекту электричества в случае перегрузки цепи или при коротком замыкании (КЗ).
3. Прибор учета потребления электроэнергии, устанавливаемый в отдельный бокс или вместе с остальной аппаратурой. Тип счетчика может быть индукционным или электронным. Схемы подключения тех и других одинаковые.
4. Автоматические выключатели, защищающие электропроводку (подбираются по величинам и характерам нагрузок). Их выбирают с ориентацией на наибольший ток, допустимый для определенного сечения провода при включенной нагрузке. Сами устройства могут быть защищены от разрушения встроенными предохранителями. Автомат может срабатывать мгновенно при КЗ или через 15-60 мин, если ток нагрузки незначительно превысит номинальный.
5. Распределительные шины для нуля и заземления (могут быть открытого и закрытого исполнения).
6. УЗО – устройства защиты человека от поражения током. Кроме того, они не допускают возгорания при возникновении тока утечки в проводе. Вместо них возможно применение дифференциальных автоматов, выполняющих дополнительно функцию автоматического выключателя. В таком случае вместо двух аппаратов в щиток устанавливается один. Это позволяет экономить место. Номинал прибора выбирается тот же самый или на шаг выше, чем у стоящего перед ним автомата.
7. Иногда в щитки устанавливается реле напряжения. Это делать не обязательно, но при наличии в доме дорогостоящей электроники оно полезно. В случае отклонения напряжения от установленных значений цепь разрывается. Кроме того, прибор показывает, как изменяется напряжение в цепи во времени.
8. Электропроводка – средство для создания соединений.

Электропроводка в квартире разделяется на группы и для каждой из них подсчитывается нагрузка, после чего рассчитываются необходимые сечения жил, и подбирается соответствующий автомат. Раскладка делается приблизительно таким образом:

• группы освещения и розеток в прихожей и ванной (6 А, дифавтомат);
• группы освещения спальни и зала (6 А, автоматический выключатель);
• освещение с розетками на кухне (16 А, дифавтомат);
• группы розеток в зале и спальне (16 А, дифавтомат);
• отдельное подключение к электроплите, стиральной машине, кондиционеру (в зависимости от мощности потребителей применяется автоматический выключатель).

Для группы розеток на охранную систему и домашний роутер устанавливается автомат на 6 А (можно добавить источник бесперебойного питания).

В итоге общая мощность при одновременном включении всех нагрузок составит около 7 кВт. Для внутренней сети здесь следует установить двухполюсный вводной автомат на 32 А.

Монтаж и прокладка проводов производится со следующей цветной маркировкой:

• L – провод фазы белого, красного или коричневого цвета;
• N – нулевой синий провод;
• PE – заземление желто-зеленого цвета.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Классификация

Чтобы правильно подобрать вводной однополюсный АВ для использования в электрической проводке квартиры следует учитывать такие его параметры, как номинальный и максимальный токи, время срабатывания, габаритные размеры, а также цену устройства и репутацию его производителя. Основные характеристики отражаются на корпусе устройства в виде соответствующего обозначения.

В зависимости от времени срабатывания различают следующие типы автоматических выключателей:

1. Быстродействующие. Как правило, такими характеристиками обладают выключатели постоянного тока (время срабатывания меньше 0,008 с). Требования к этим устройствам описаны в ГОСТ 2585—81.
2. Нормального быстродействия (0,02 – 0,005 с).
3. Пониженного быстродействия (время срабатывания больше 0,02 с).
4. Селективный автоматический выключатель.

По количеству независимых электрических линий, отключаемых одним механизмом расцепления, автоматы могут быть разделены на одно-, двух-, трех- и четырехполюсные. Трехполюсный автоматический выключатель получил широкое распространение в низковольтных трехфазных сетях. Для организации надежной защиты однофазных сетей, а также цепей постоянного тока может быть использован двухполюсный выключатель.

В зависимости от назначения, автоматический выключатель может иметь различное значение номинального тока и тип времятоковой характеристики. В настоящее время ГОСТом установлены следующие номиналы автоматических выключателей по току:

1. До 25 А. Такие выключатели применяются для защиты бытовой электропроводки. Устройства на 3А и 6А используются в основном для защиты цепей освещения. Автоматы на 6А, 10А или 16А могут применяться для отдельного подключения более мощных потребителей.
2. Автоматы на 32А, 40А и 50А используются в качестве вводных устройств.
3. Выключатели с номинальным током выше 63 А (100А, 160А) представляют собой трехполюсные устройства, предназначенные для установки их в трехфазных сетях.

Тип времятоковой характеристики указывается на корпусе изделия в виде буквенного обозначения и показывает, для какого вида нагрузки подходит данный тип автомата.

Тип В. Характеристику этого типа имеет автоматический выключатель света с небольшим номинальным током (3А и 6А).

Тип С. Такие автоматы являются наиболее популярными. Их установка рекомендуется при обустройстве домашней электрической проводки, в которой могут присутствовать одновременно осветительные приборы (3 – 6А), а также маломощные двигатели или трансформаторы (до 40А). В качестве примера можно привести автоматы АВВ S231 С 16А или АЕ246М на 40А.

Автоматические выключатели производства АВВ (Германия):

Однополюсный автомат АВВ S201 С3 3А

Двухполюсный автомат АВВ SH202-С6 6А

АВВ S231 С 16А

Как и прочие изделия торговой марки АВВ, устройства автоматической защиты отличаются высокой надежностью и качеством изготовления.

Тип D. Выключатели, обладающие подобной времятоковой характеристикой, используются для подключения трехфазных электродвигателей с большими пусковыми токами, а также другой индуктивной нагрузки.

Конструкция автоматического выключателя

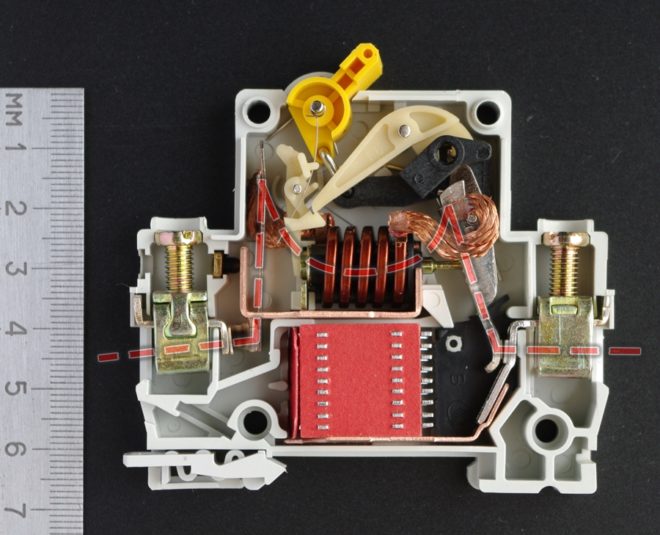

Внутренняя же конструкция его не такая уж и простая.

В корпусе располагаются:

• Механизм взвода;
• Винт тепловой установки;
• Биметаллический тепловой расцепитель;
• Электромагнитный катушечный расцепитель;
• Дугогасительная камера;
• Силовые контакты;
• Канал отвода раскаленных газов.

Каждый из этих элементов выполняет определенную работу. Читайте по теме — что такое дифавтомат, как подключить.

Механизм взвода соединен с тумблером, а на концах его установлены силовые контакты. Им и производится передача электрического тока с входящих клемм на выходящие.

Биметаллический (тепловой) расцепитель представляет собой пластину, которая при нагреве изгибается, разъединяя силовые контакты.

Предназначен этот расцепитель для прекращения подачи тока, если его сила не имеет пикового значения.

При незначительном превышении силы тока со временем пластина разогреется и произойдет размыкание контактов. То есть, срабатывает этот расцепитель через определенное время.

Винтом же регулируется зазор между пластиной и контактом. Регулировка этого винта выполняется заводом-изготовителем.

Электромагнитный расцепитель предназначен для мгновенного обесточивания сети. Срабатывает он только при воздействии на него токов больших значений, возникающих при коротком замыкании.

При срабатывании одного из расцепителей, между контактами неизбежно произойдет возникновение электрической дуги, и чем больше сила тока – тем она сильнее.

Чтобы эта дуга не привела к повреждению элементов выключателя, в его конструкцию входит дугогасительная камера, которая гасит внутри себя возникшую дугу.

При всем этом внутри образуются газы с повышенной температурой, которые отводятся по специальному каналу.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стабилизаторы напряжения – какой выбрать для дома и дачи

Конструктивно все автоматические выключатели практически одинаковы, но рабочие параметры их отличаются.

Существуют определенные критерии выбора автоматических выключателей, которые и учитывают их параметры.

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.
