Какие бывают фитинги для полипропиленовых труб: виды и типы соединения, что учитывать при выборе

Что специфичного в трубах из полипропилена

Полипропиленовые трубы обладают следующими сильными сторонами:

1. Малый вес, по сравнению с металлической трубой. Это способствует значительному упрощению установки и перевозки труб и фитинга.
2. Не боятся ржавления, грязи, агрессивных жидкостей.
3. Организация трубопровода происходит очень быстро: никакие сложные приспособления или специальные навыки при этом не потребуются.
4. Длительность эксплуатации – 50 и более лет.
5. Многие виды полипропиленовых труб обладают хорошими звукоизоляционными характеристиками.
6. Полипропилен на отопление является полностью экологически безопасным.

Имеются также некоторые недостатки:

• Значительный коэффициент температурного расширения. Армированные изделия обладают им на уровне 2-3,5 мм на 1 м, цельные -податливей в 4-5 раза.
• Что касается трубы с наружным армированием, то ее потребуется обязательно обработать специальными приспособлениями.
• Рынок изобилует подделками полипропиленовых труб: особенно подвержен дефектам в таком случае наружный слой.
• Высокая текучесть полипропиленовых труб приводит к тому, что деформации может способствовать даже собственный вес изделий. Во избежание подобных явлений трубопровод из полипропилена оснащается специальными крепежами, которые устанавливают через каждые полметра.
• Значительная жесткость полипропилена подразумевает потребность в большом количестве фитинга при организации поворотных участков.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Популярные производители и модели

Изделия бренда Banninger

Одними из самых популярных производителей фитингов считаются немцы. Сюда можно отнести фирмы:

• Banninger – это трубы и соединения из экологически чистых материалов, не меняющих вкус воды и ее химические свойства. Все изделия обладают необходимой прочностью и легкостью, не ржавеют и не засоряются при эксплуатации, не передают вибрацию и не рвутся при замерзании.
• Aquatherm – немецкое качество и полное соответствие сертификатам. Соединения этой фирмы имеют широкий спектр применения, их можно использовать в отоплении, любом водоснабжении и даже в судостроении.
• Wefatherm – трубы и соединения полностью удовлетворяют всем требованиям, которые предъявляются к трубопроводам самого разного назначения. Данная компания производит изделия из материалов нового поколения, например, полипропилен, армированный стекловолокном. Такие трубы и фитинги имеют минимальное температурное расширение, при сборке не нужно делать зачистку (снижает стоимость монтажа).
• Экопластик – это чешская компания, являющая собой стандарт качества. Ее продукция не уступает немецкой, а цены значительно ниже. Заявленный срок эксплуатации труб и фитингов – 50 лет.
• ТЕВО – турецкий производитель продукции из полипропилена, не первый год соперничают на рынке с чехами и даже немцами. Большой ассортимент трубопроката и соединений к нему.
• BLUE OCEAN и Dyzain – китайцы на рынке полипропиленовых изделий. В целом у производителей из этой страны качество не слишком высокое, но именно эти два зарекомендовали себя хорошо. Их товары обладают необходимыми характеристиками. Особенным преимуществом является невысокая стоимость. Среди минусов отмечаются некоторые затруднения при монтаже.
• PRO AQUA, RBK, Santrade, Heisskraft, Политек – отечественные производители полипропиленовых изделий, по качествам не уступающие иностранцам. Основное преимущество российских фирм – только их изделия могут выносить давление в 70 Атм, соответственно, они будут иметь самый продолжительный период эксплуатации.

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения

Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.

Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.

Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.

Виды полипропиленовых фитингов

Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:

• Муфта. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.

• Переходник. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).

• Уголок присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.

• Тройники и крестовины применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.

• Коллекторы позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.

• Американка – это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.

• Обводы монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.

При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.

Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.

В зависимости от места положения и способа использования виды фитингов для пластиковых труб бывают:

• Прямые.

• Y – образные.

• T – образные.

По типу подключения виды фитингов для ПВХ труб разделяются на:

• Компрессионные (обжимные).

• Сварные.

Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.

Ключевые достоинства обжимных полипропиленовых фитингов:

• С ними удобно и просто работать.

• Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.

• Не нужно наличие специального сварочного оборудования.

• Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.

Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.

Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

Полипропиленовые трубы и фитинги к ним

Муфты и переходники

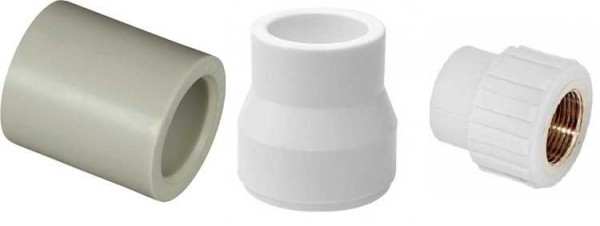

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами  или элементами отопления – они на одном конце имеют металлическую резьбу.

Переходники и муфты для полипропиленовых труб

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

Тройники и крестовины для PPR труб

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

Качество труб и фитингов во многом определяет долговечность системы отопления

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

Трубопроводные ПП детали изготавливаются из следующего сырья:

• Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
• Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
• Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
• Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

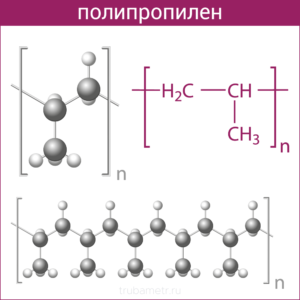

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Технология соединения полипропиленовых труб

Состыковку и соединение полипропиленовых труб можно выполнить посредством воздействия на их концы высокой температуры, путем установки соединительных фитингов, либо же посредством склеивания.

Аппарат для сварки полимерных изделий можно взять в аренду в строительном центре

С применением сварки

Соединить полипропиленовые трубы своими руками невозможно без так называемого «утюга» – сварочного аппарата, работающего от электросети.

Не имея необходимых навыков в работе с устройством, перед выполнением основных манипуляций стоит потренироваться. Пробные состыковки дадут возможность определить силу надавливания и «поймать» оптимальный период выдержки. Поэтому материалы стоит приобрести с небольшим запасом.

1. В местах будущей стыковки на трубах выполняют срезы, торцы тщательно зачищают. На торцах с помощью маркера делают пометки, указывающие на глубину погружения концов в нагревательное устройство. Сам паяльник разогревают до 270°С.
2. На насадки раскаленного паяльника строго перпендикулярно надевают концы труб и элементы соединения.
3. Выдержав 10-15 секунд для расплава, разогретые элементы снимают с насадок и соединяют между собой, слегка придавливая, но не проворачивая.
4. Состыкованные детали оставляют на несколько минут в зафиксированном положении до полного остывания.

Если все выполнено правильно, то на месте спайки образуется монолитное соединение без впадин и «наплывов».

При сварочном соединении труб, диаметр которых превышает 40 мм, применяют раструбную пайку. Но эту работу лучше поручить специалисту, знающему тонкости процесса и имеющего профессиональное оборудование.

Совет: Для создания прочных узлов элементы нагревают изнутри, а трубы – снаружи. При состыковке разогретых деталей по внутренней поверхности труб может образовываться небольшой бугорок, уменьшая проходимость трубы. Предупредить это можно путем продувки конструкции.

«Холодный» способ

Этот способ предполагает использование компрессионных фитингов. Для соединения полипропиленовых труб фитингами помимо основных элементов необходим лишь обжимной ключ.

Герметичность достигается за счет резинового уплотнителя, который зажимают этим ключом

1. Выполнив срезы на концах, проверяют перпендикулярность кромки. С помощью мелкозернистой шкурки или проволочной мочалки зачищают торцы от заусениц.
2. На конец трубы надевают стяжную гайку, направляя ее резьбой в сторону фитинга. После нее надевают компрессионное кольцо, размещая его длинным скосом к фитингу.
3. На подготовленный торец нанизывают фитинг, вставляя его до упора о внутреннюю поверхность гнезда.
4. Затягивают стяжную гайку, проверяют систему на герметичность.

В случае обнаружения течи при пробном запуске воды, все стыки уплотняют, а соединение подтягивают.

Клеевой вариант

В отличие от сварочного метода, предполагающего горячее воздействие, склеивание полипропиленовых труб осуществляется в холодном режиме. В основе метода лежит растворение наружной поверхности пластиковых элементов под действием химических соединений.

Клей наносят только на предварительно очищенные и обезжиренные торцы

Залогом прочности соединений является правильный выбор состава. При изготовлении клеевых составов производители добавляют в них вещества, выступающие компонентом полимерных труб. Поэтому при выборе клея стоит отдавать предпочтение составам, предназначенным для работы с полипропиленовыми изделиями.

Состав накладывают тонким слоем, после чего детали состыковывают и фиксируют в неподвижном положении на 10 секунд.

Герметичность стыков склеенных элементов проверяют уже через 15-20 минут, а испытание трубопровода на прочность – спустя сутки.

Особенности фитингов для полипропиленовых труб

Фитинги PP-R для полипропиленовых труб систем гарячего водоснабжения и отопления

Использование металлопластиковых труб и таких же соединений к ним позволяет создать максимальную эстетику, что было бы невозможно при работе с обычными металлическими материалами. У металлопластика есть множество преимуществ: легкость и быстрота сборки, ценовая доступность, качество, долговечность.

Фитинги для полипропиленовых труб – это соединительные детали, позволяющие в самый короткий срок перекрыть систему, демонтировать ее или же собрать нужную конструкцию.

Виды фитингов:

• Муфта – самая простая деталь, представляющая собой небольшой цилиндр. Ее предназначение – состыковка двух труб одинакового диаметра.
• Переходник – практически то же самое, что и муфта, но здесь соединяются трубы разных диаметров.
• Уголки – детали, необходимые для формирования углов в 90 или 45 градусов. Нагревать и загибать саму трубу с помощью нагревания не всегда целесообразно, несмотря на то, что полипропилен – достаточно пластичный материал. Это ведет к тому, что он истончается, особенно снаружи изгиба. Внутри же, наоборот, появляются складки. Конечно, это самым пагубным образом сказывается на прочности конструкции.
• Крестовины, тройники – детали, с помощью которых делают несколько ответвлений от основной магистрали. Здесь бывают самые разные варианты углов. Если на таких фитингах предусмотрена резьба, то они могут использоваться на запорной арматуре.
• Обводные изогнутые фитинги – применяются тогда, когда создается сложная конструкция, и обходят одну или несколько труб.
• Запорные – это те же вентили и краны, с резьбой или без нее.
• Заглушки с резьбой или под сварку – для завершения линии.
• «Американка» – муфта с накидной гайкой, используемая в тех случаях, когда конструкцию нужно будет периодически разбирать.
• Компенсаторы – для сглаживания эффекта расширения труб от больших температур.
• Коллекторы – соединяют трубопровод с источником при монтаже отопления и теплых полов.

Подбор фитингов зависит от диаметра соединяемых труб. Желательно, чтобы трубы и соединения были от одного и того же производителя. Размер фитингов может быть разным. В быту наиболее широко используемыми считаются элементы с диаметром 16, 20,25 и 40 мм (по диаметру труб). Наибольший диаметр для бытовых нужд – 50 мм. Для промышленности идут особые трубы большого сечения и соответствующие соединения к ним. Здесь уже применяются другие технологии и фитинги.

Фитинги ППР

Существует классификация фитингов по материалу, из которого они изготовлены:

• Гомополимер (ППГ) – не используется в монтаже систем отопления.
• Рандом сополимер (ППР) – обладает повышенными эксплуатационными характеристиками за счет максимальной однородности вещества, из которого производятся соединения.
• Блоксополимер (ППВ).

Вторая и третья разновидности материала максимально устойчивы к высоким температурам, поэтому их используют в монтаже систем отопления.

Имеется также классификация полипропиленовых труб и соединений по способам эксплуатации:

• В трубопроводах холодного водоснабжения.
• Системы напольного отопления на низкие температуры (до 60 градусов).
• В трубопроводах горячего водоснабжения (более 70 градусов).
• Радиаторы (до 90 градусов).

Армирование при помощи стекловолокна

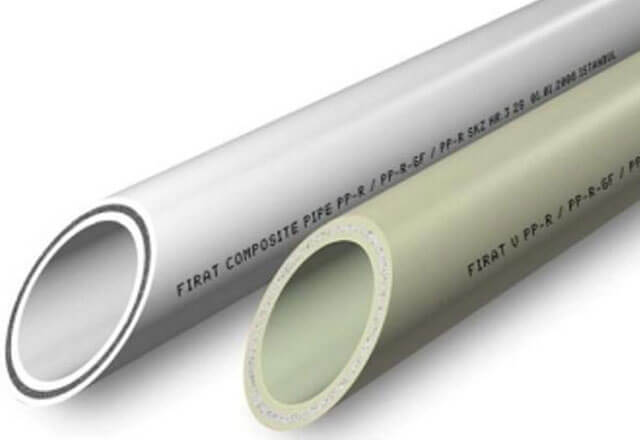

Маркировка PPR-FB-PPR указывает на то, что в состав такой трубы входят два полипропиленовых слоя, разделенные между собой стекловолоконной прокладкой. Такую трубу еще называют стеклопластиковой.

Стекловолоконное армирование обладает некоторыми преимуществами:

• Во время монтажа нет нужды в калибровке и зачистке.
• Пайка здесь такая же, как и когда соединяются пластиковые цельные или любые защищенные из полимера трубы. Это способствует увеличению скорости работы и снижению ее стоимости.
• Благодаря стекловолокну расслаивание полипропиленовых труб не наблюдается. Виной тому однородность ее структуры, ведь центральный стекловолоконный слой буквально вплавлен в полипропиленовую структуру.
• За счет стекловолокна изделия становятся более жесткими.

Маркировка полипропиленовых труб

Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.

Маркировка полипропиленовых труб: разбираем пример

На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:

• Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
  • Если это алюминий стоит AL.
  • Стекловолокно — GF.
  • Композитный материал со стекловолокном — PPR-GF.
• Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
  • PP-R100. Это трубы для трубопроводов с температурой до 100°C.
  • PP-B80. Трубы для канализации с температурой транспортируемой среды +70°C.
  • PP-R80. Для холодного и горячего водоснабжения, температура до 100°C.
• Класс давления: PN10, PN20, PN25.

• Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.

• Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
• Стандарт, согласно которому изготовлена продукция.

Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.

Обозначение класса эксплуатации ПП труб	Температура транспортируемой среды (рабочая/максимальная) в °C	Область использвоания
ХВ	до 20	Только для холодного водоснабжения.
1	60/80	Для ГВС с рабочей температурой 60°C.
2	70/80	Для ГВС с рабочей температурой 70°C.
3	40/60	Для подогрева пола с температурой теплоносителя до 40°C.
4	60/70	Системы отопления и подогрева пола с рабочей температурой не выше 60°C.
5	80/90	Системы отопления и подогрева пола с рабочей температурой не выше 800°C.

Размеры фитингов: таблица, трубный дюйм

Трубопровод является необъемлемой частью большинства инженерных сооружения, среди которых может быть, как система отопления, так и канализация или водопровод. Еще совсем недавно стальные трубы активно использовали для обустройства этих коммуникаций, однако благодаря развитию технологий, им на смену пришли современные полипропиленовые трубы, которые обладают более высокими эксплуатационными качествами, отличаются легкостью при монтаже, выдерживают длительный срок службы, а также более выгодны по стоимости.

Существуют соединительные элементы, которые позволяют монтировать трубопроводы самой разной конфигурации без использования сварки, они называются – фитинги. В данной статье мы расскажем о том, как выбрать фитинг нужного размера и не ошибиться.

К нам поступает огромное количество вопросов относительно размеров труб и фитингов, так как существует большая путаница в размерах. Наш конструкторский отдел, который занимался созданием фитингов под брендом MPF готов поделиться накопленным опытом.

Традиционно сантехнические фитинги имеют дюймовую систему единиц. Так сложилось исторически. Основу данной систему единиц заложил британский изобретатель Джозеф Витуорт (Уитворт) в 1841 году.

Данный стандарт среди прочих лег в основу российского ГОСТа 6357-81 Резьба трубная цилиндрическая
