Типы линеек [ править | править код ]

В течение длительного времени линейки изготавливались из различных материалов и в различных размерах. Линейки обычно производят из пластика или дерева, реже из металлов. Пластмассы также использовались с момента их изобретения; их можно отливать в форму с помощью маркировки длины, а не писать. Металл используется для более долговечных линеек для использования в мастерской; иногда металлическая кромка встроена и в деревянную настольную линейку, чтобы сохранить её при использовании для прямолинейной резки. 30-см линейка полезна в черчении. Более короткие линейки удобны для хранения в малых пространствах . В некоторых случаях необходимы более длинные линейки, например, 46 см. Используются также жесткие деревянные или пластиковые палочки длиной 1 ярд и измерительные палочки длиной 1 метр в качестве однозначной меры длины. Классически для крупных проектов использовались длинные измерительные стержни, замененные рулеткой, колесным землемером или лазерными дальномерами.

Настольные линейки используются для трех основных целей: для измерения, для помощи в черчении прямых линий и в качестве прямой направляющей для резки и с помощью лезвия. Практичные линейки по краям имеют метки расстояния.

Гибким инструментом измерения длины, который не обязательно является прямым в использовании, является тканевая рулетка. Длина рулетки калибруется в дюймах и сантиметрах. Используется для измерений вокруг твердого тела, например, для измерения талии человека, а также линейных измерений, например, внутренней стороны ноги. Когда она не используется, сворачивается, занимая мало места.

Правило сокращения предусматривает более крупные деления, чем стандартные меры, для обеспечения усадки отливок из металла. Также может называться как правило сжатия .

Для измерения пикселей на экране компьютера или мобильного телефона можно использовать программу-линейку, также называемой линейкой экрана.

В геометрии и картографии линейка используется только для проведения прямых линий, измерение расстояния по линейке считается грубым из-за наличия погрешности от параллакса вносимой толщиной линейки. Для более точного измерения применяют измерительный циркуль, раствор которого затем прикладывают к линейке.

Линейка поперечного масштаба (ЛПМ-1) предназначена для нанесения и определения расстояний на топографических картах и планах.

Значение лекальной линейки

Современная линейка-лекало имеет два назначения и, соответственно, два определения. С одной стороны, это инструмент для черчения или проверки неправильных кривых. Много таких приспособлений можно увидеть на инженерных факультетах. Лекала чертежные бывают с переменной и постоянной кривизной. Линейка с переменной кривизной имеет устройство, с помощью которого можно изменять его конфигурацию. Обычно изготавливается из стали.

С другой стороны, лекало измерительное – это инструмент без шкалы, скорее, шаблон для обводки и контроля контуров криволинейных деталей или частей. Обычно, это стальная пластина с рабочей кромкой, вырезанной по профилю изделия. Где и когда было изобретено данное изделие, и кто первый начал вырезать детали и выкладывать стены по готовому контуру, сейчас уже определить трудно. Идея оказалась плодотворной и сегодня различные лекала, шаблоны, угольники и линейки используются во всех сферах человеческой деятельности.

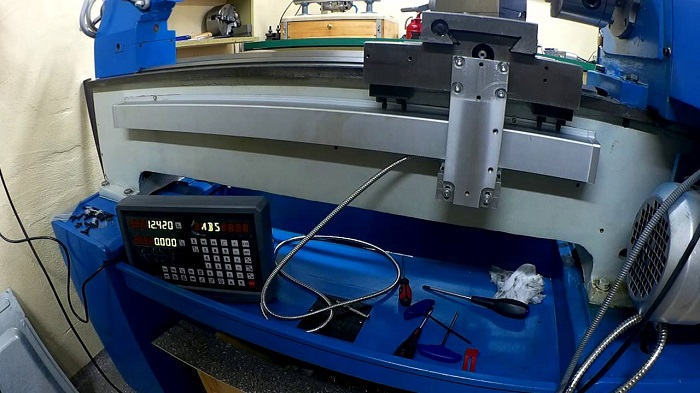

Для чего монтируют УЦИ, так ли это необходимо?

Для современного токарного оборудования параметры точности и качество исполнения работ являются самыми важными среди других показателей. Полноценное использование токарных работ, возможно на универсальных, фрезерных и расточных станках, это условие производится путем оснастки станочных устройств УЦИ и растровыми оптическими линейками. Дополнительная оснастка данных комплектующих требуется и необходима, если преследуются следующие цели:

• требуется отображение точных значений и расчетов;
• необходим контроль положения инструмента по отношению к осям (относительно «нуля заготовки»);
• требуется перемещение инструмента согласно установленным значениям, в обход промежуточных трансмиссионных и механических передач, которые отличаются
• естественным износом и люфтом, что приведет к погрешностям работ.

Монтаж УЦИ целесообразно делать на следующих типах станков:

• токарный;
• фрезерный;
• расточный;
• шлифовальный.

Оснащение токарника или фрезера новыми измерительными устройствами позволяет оператору работать с повышенной точностью и сниженной вероятностью совершения ошибок. Все УЦИ имеют дисплей, на которых отображаются полученные от датчиков данные, понятные, четкие и в доступной форме. Для ручной обработки полученных данных достаточно обладать простыми математическими расчетами.

СПРАВКА. Наилучший эффект токарных работ достигается при установке УЦИ на универсальные станки. Такое оборудование выйдет дешевле, чем полноценный комплекс с ЧПУ, что даст возможность воспользоваться всеми преимуществами, которые дают современные цифровые технологии.

Линейка-лекало в промышленности

По лекалам шьют обувь, изготавливают формы для печенья, даже самое маленькое швейное изделие кроится по линейке. Но кроме этих, хорошо всем известных производств, такие приспособления применяются в авиастроении, судостроении, автомобилестроении, в строительстве домов и дорог, туннелей, в отделочных работах для выполнения архитектурных и интерьерных украшений. По таким линейкам формуется нестандартный декоративный кирпич и еще много различных деталей и изделий, которые должны быть абсолютно одинаковыми по размерам и конфигурациям.

Судостроительные лекала отличаются своеобразной формой, с множеством сопряжений кривых и плавных линий. Поэтому создание таких линеек возможно шаблонно-плазовым методом (плаз или плас – площадь). Помещение плаза должно быть достаточно просторным для того, чтобы весь теоретический чертеж можно было перенести на плоскость пола. Раньше такой чертеж выполнялся графитовыми карандашами на светлом деревянном полу.

Сейчас контур переносится современными фотохимическими способами, это заметно облегчает и ускоряет работу. Прямо на чертеже изготавливаются лекала. Выполняются они из прозрачных пластиков с отметкой мест стыков, заклепок и болтов. Работа по изготовлению линеек кропотливая, требующая терпения и времени. Почти все операции по изготовлению и зачистке кромок проводятся вручную. Чертеж на полу сохраняется до окончания постройки судна. Изготовление авиационных лекал проводится по такой же схеме. Все они нумеруются. Парные детали изготавливаются по одному шаблону, при необходимости в зеркальном отображении.

В автомобилестроении по таким линейкам выкраиваются кузова и кабины. Заготовки для серийного производства изготавливаются из твердых металлов, для штучного производства могут использоваться менее твердые материалы – плотный картон или пластики. Широко применяются лекала в производстве емкостей для химической промышленности, особенно для изготовления газгольдеров (емкостей шарообразной формы). Используются такие емкости для хранения агрессивных жидкостей, часто под высоким давлением, поэтому к лекалам для из изготовления тоже предъявляются повышенные требования.

Готовальни

Как уже упоминалось, инженеры и конструкторы обычно используют в работе готовые комплекты. Какой именно набор чертежных принадлежностей включает в себя готовальня, можно узнать по ее маркировке. Те, кто выполняет чертежи на профессиональном уровне, пользуются универсальными наборами. Такие готовальни маркируются буквой «У». Помимо стандартного комплекта, состоящего из циркуля, линейки, карандаша и транспортира, они включают в себя тушь и предназначенные для работы с ней инструменты.

Простые готовальни приобретают обычно школьники для уроков черчения. Маркируются такие наборы буквой «Ш». Существуют также такие готовальни: конструкторские («К»), конструкторские малые («КМ») и большие («КБ»).

Таким образом, мы с вами выяснили, какие существуют материалы, принадлежности, чертежные инструменты, применяемые при выполнении графических изображений. Без циркулей, линеек, карандашей и ластиков создавать точные и сложные чертежи не получится. А поэтому такие инструменты, конечно же, всегда будут востребованными.

Угольник [ править | править код ]

Угольник — линейка в форме прямоугольного треугольника, как правило, с миллиметровой шкалой и с пустотой в форме уменьшенного подобного треугольника внутри.

Наиболее распространены угольники двух видов: с острыми углами по 30 и 60 градусов и равнобедренными с одинаковыми острыми углами по 45 градусов. Угольники используются в черчении для построения некоторых углов без помощи транспортира. При использовании двух угольников можно построить больший набор углов, прикладывая их друг к другу, например, угол в 75 градусов (30+45), 120 градусов (90+30) и т. д. Также угольник можно использовать для построения параллельных прямых или же горизонтальных либо вертикальных линий, прикладывая его катет по краю листа. Используют для построения углов.

Линейка – это простейший измерительный инструмент, применяемый также для черчения, который представляет собой тонкую длинную пластину с нанесенной шкалой с отметками в миллиметрах, сантиметрах и метрах. Поскольку стороны инструмента полностью ровные, он применяется в черчении для рисования ровных линий. Линейки обычно делают из металла, пластика или древесины.

Разновидности линеек

Данный инструмент может быть в различном исполнении. Его форма подгоняется под определенные цели. Существует несколько конструкций линеек:

• Обычная.
• Проверочная.
• Логарифмическая.
• Дробышева.
• Лекало.
• Транспортир.
• Угольник.
• Офицерская.

Обычная

Представляет собой простейшую конструкцию. Такой инструмент продается в канцтоварах. Именно его используют школьники на уроках геометрии и черчения. Данный инструмент представляет собой тонкую полоску из металла, дерева или пластика. На одной стороне нанесена шкала в миллиметрах и сантиметрах, что позволяет измерять длину на коротких расстояниях. Зачастую противоположная прямой стороне часть выполнена в виде волны, для черчения волнистых линий. Длина обычных канцелярских линеек бывает 10, 15, 20, 25 и 30 см. Также специально для черчения иногда делают более длинные инструменты, подогнанные под параметры ватмана.

Проверочная

В машиностроении, а также на производстве станков и прочего оборудования, применяются проверочные линейки. Нередко они не имеют шкалы длины, поскольку их основная цель заключается в проверке ровности заготовок. Такой инструмент вплотную прикладывается к поверхности, и проводится визуальная оценка наличия на ней изгибов. Данные приборы делают исключительно из металла или прочного пластика, поскольку древесина при контакте с водой может выгибаться, поэтому рассчитывать на стопроцентное сохранение геометрии инструмента нельзя. Кроме этого, проверочные линейки являются более толстыми, поэтому не изгибаются так сильно, как обычные канцелярские.

Логарифмическая

Представляет собой довольно необычную линейку, на поверхности которой нанесено множество отметок. Данный прибор может применяться не только для осуществления рисования ровных линий, но и для вычисления корня любого числа. Это линейка старой конструкции, которая уже практически не применяется благодаря появлению калькуляторов.

Такие линейки использовались до середины восьмидесятых годов прошлого века, после чего были вытеснены калькуляторами. Логарифмические линейки бывают вытянутыми в длину, а также выполненными в форме круга. Сейчас их практически не выпускают. На некоторых моделях швейцарских часов форма циферблата сделана в виде круглой логарифмической линейки. Нанесенная на часы разметка дает широкие возможности вычислений, кроме определения значения тригонометрических функций.

Линейка Дробышева

Это инструмент, который предназначен для построения координатной сетки. Она выполнена в виде стальной полосы с нанесенными прорезями, расстояние между которыми составляет 10 см. Они применяются для засечек карандашом. Используя данное устройство можно нанести сетку на ватман значительно быстрее, чем прикладывая обычную линейку. Эта конструкция была изобретена в 1925 году Федором Васильевичем Дробышевым, в честь которого и получила свое название. Сейчас этот прибор, так же как и логарифмическая линейка, ушел в прошлое и теперь интересует только коллекционеров, собирающих старинные вещи.

Лекало

Это фигурная линейка, которая в большинстве случаев не имеет шкалы с разметкой. Инструмент представляет собой плоскую изогнутую волнами пластину. Она применяется в качестве шаблона для строения различных геометрических фигур, таких как парабола, эллипс, гипербола, а также спирали. С развитием компьютерной графики этот инструмент перестал использоваться инженерами, и сейчас применяется только дизайнерами одежды и швеями для создания выкроек ткани перед их сшиванием.

Значение лекальной линейки

Современная линейка-лекало имеет два назначения и, соответственно, два определения. С одной стороны, это инструмент для черчения или проверки неправильных кривых. Много таких приспособлений можно увидеть на инженерных факультетах. Лекала чертежные бывают с переменной и постоянной кривизной. Линейка с переменной кривизной имеет устройство, с помощью которого можно изменять его конфигурацию. Обычно изготавливается из стали.

С другой стороны, лекало измерительное – это инструмент без шкалы, скорее, шаблон для обводки и контроля контуров криволинейных деталей или частей. Обычно, это стальная пластина с рабочей кромкой, вырезанной по профилю изделия. Где и когда было изобретено данное изделие, и кто первый начал вырезать детали и выкладывать стены по готовому контуру, сейчас уже определить трудно. Идея оказалась плодотворной и сегодня различные лекала, шаблоны, угольники и линейки используются во всех сферах человеческой деятельности.

FreeOnlineRuler

Мне нравитсяНе нравится

Перейти на сайт

FreeOnlineRuler оснащен дополнительным функционалом, которых нет у предыдущих сайтов.

1. Клик мышки по линейки, и её можно тащить, куда хочешь в пределах экрана.
2. Клик с нажатой клавишей , и вы можете вращать линейку, как вздумается. Это позволяет измерять объекты с неправильными формами.
3. В нижней панели можно деактивировать флажки, позволяющие отображать сантиметры и дюймы. После этого на линейке будет видна одна единственная шкала для измерения.
4. Отметив чекбоксом «flipped», мы переносим нулевую отметку направо. И тогда измерение поменяет направление справа налево.
5. FreeOnlineRuler может производить калибровку. Чтобы запустить эту опцию, нажимаем внизу экрана на «Please calibrate your ruler».
6. Калибровка производится кредитной картой, банкнотой или любым предметом, где уже известны размеры.

Какой бывает бумага

Для выполнения чертежей обычно выбирается белая бумага высокого качества. Это может быть вариант, маркированный «О» или «В». Бумага «О» (обычная) выпускается двух видов: простая и улучшенная. Последний вариант имеет большую плотность и отличается жесткостью. Бумага высшего качества «В» подходит для выполнения чертежей лучше всего. Она имеет абсолютно белый цвет, отличается гладкостью и не «лохматится» при использовании ластика. Отличить ее от других разновидностей можно, посмотрев на просвет. На такую бумагу производители наносят водяные знаки. Помимо белой бумаги, для выполнения чертежей могут использоваться также калька и миллиметровка.

Проверка прямолинейности

Применение лекального инструмента для проверки прямолинейности изделия осуществляется на просвет, то есть с применением световой щели. По-другому этот метод называют способом щели.

Чтобы использовать этот метод, необходимо приложить к проверяемой поверхности острую кромку инструмента так, чтобы источник света оказался позади него и детали. Он должен располагаться вертикально на уровне глаз. При этом необходимо контролировать просвет в разных местах инструмента, между ним и поверхностью изделия.

Отклонением от прямолинейности можно считать наличие просвета между поверочным приспособлением и измеряемой деталью. Опытный мастер может видеть отклонения в 0,003−0,005 мм при таком методе контроля.

При использовании метода следа применяют рабочее ребро линейки, которым необходимо провести по чистой поверхности, подлежащей проверке. О прямолинейности в этом случае судят по оставшемуся следу: ровный след свидетельствует о наличии ровной поверхности, а прерывистый — говорит об изъянах детали.

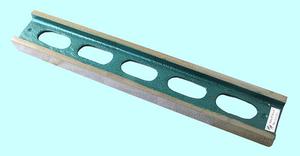

Инструмент с широкой рабочей поверхностью в зависимости от области применения может выпускаться с разными видами сечений:

1. Прямоугольные (ШП).
2. Двутавровые (ШД).
3. В виде мостика (ШМ).
4. Угловые трехгранные (УТ).

Инструменты с широкой рабочей поверхностью ШП, ШД, ШМ делятся на три класса в зависимости от назначения: 0,1,2. Угловые трехгранные линейки имеют два класса: 1 и 2.

При проведении работ высокой точности используют инструмент 0 и 1 классов. При проведении работ по монтажу, требующих нормальной точности, применяются линейки 2 класса.

Инструменты этого вида используют для проверки плоскостности и прямолинейности по краске или линейным отклонениям. Для измерения линейных отклонений инструмент укладывается на поверхность изделия или две одинаковые мерные плитки. С помощью щупа измеряют образовавшийся просвет между линейкой и изделием.

Можно также использовать полоски папиросной бумаги, которые находятся под измерительным инструментом. Измеряют отклонения от прямолинейности в этом случае по силе прижатия полосок в момент удаления одной из них.

Определение на краску

Осуществляя проверку на краску, необходимо рабочую поверхность линейки покрыть суриком или сажей и положить линейку на проверяемую поверхность изделия. Для точности измерений линейку перемещают плавными движениями без нажима по поверхности изделия.

Далее, линейку следует аккуратно снять с поверхности и посмотреть на расположение и количество пятен. О качественно выполненном изделии и хорошей плоскостности можно говорить при равномерном расположении пятен на поверхности изделия.

За единицу измерения в этом случае берут квадрат размером 25 на 25 мм. Судить о высокой плоскостности изделия можно по большому количеству пятен на этом квадрате.

Применение поверочных плит

Проверку широких поверхностей изделий не всегда можно провести линейками. С этой целью применяют поверочные плиты с методом проверки на краску. Плиты применяются в основном для проведения контрольных работ на промышленных предприятиях.

Изготавливают плиты из мелкозернистого чугуна серого цвета. Плиты делят на четыре класса по точности рабочей поверхности. Для проверки изделий используют первые три класса. Четвертый класс плит используют в качестве разметочного материала.

Методика работы с плитами аналогична способу работы с линейкой методом проверки на краску. Обращаться с плитами необходимо бережно, чтобы они давали четкие измерения. Этот инструмент нужно беречь от ударов, грязи и царапин. После работы инструмент очищают чистой ветошью, смазывают вазелином, скипидаром или минеральным маслом. Помещая инструмент на хранение, его накрывают щитом из дерева.

2.5. Типы линий

Линия является основным элементом чертежа. Для оформления чертежно-графической документации в зависимости от основного назначения линий (ГОСТ 2.303-68) установлены их соответствующие начертания и толщина (табл. 5).

Толщина всех типов линий устанавливается в соотношении с толщиной сплошной основной линии s, которая, в свою очередь, в зависимости от величины и сложности изображения, а также от формата чертежа, должна быть в пределах от 0,6 до 1,5 мм. Рекомендуемая толщина сплошной основной линии – около 1 мм.

Толщина сплошной тонкой, волнистой, штриховой и штрихпунктирной линий равна от s/3 до s/2. Длина штрихов в штриховой линии принимается равной 2-8 мм, расстояние между ними 1-2 мм. Длина штрихов в штрихпунктирной линии должна быть от 5 до 30 мм, расстояние между ними 3-5 мм и в середине точка (или короткий штрих длиной не более 1 мм). Величина штрихов в штриховых и штрихпунктирных линиях выбирается от величины изображения: чем больше длина линии, тем длиннее штрих.

Заметим, что штрихпунктирные линии, применяемые в качестве центровых линий, должны пересекаться между собой длинными штрихами (рис. 7). Штрихпунктирную линию, применяемую в качестве центровой линии окружности с диаметром менее 12 мм, рекомендуется заменять сплошной тонкой линией. Штрихи (также промежутки между ними) должны быть приблизительно одинаковой длины. Осевые и центровые линии должны выходить за контуры детали на 2-5 мм. Пример применения линий на чертеже показан на рис. 8.

Рис. 7

Таблица 5

Типы линий и их назначение

Рис.8 Пример использования линий на чертеже

studfiles.net

Такая разная линейка офицерская :: SYL.ru

Знаком этот предмет большинству ребят, выросших в СССР. На счастливого обладателя прозрачной полоски с множеством отверстий в виде всевозможных геометрических фигурок одноклассники поглядывали с завистью. В наши дни этот предмет скорее раритет. Даже сами военные всё реже прибегают к использованию бумажных карт.

Немного истории

Точное время, когда люди начали пользоваться линейкой, неизвестно, однако при раскопках погребённых под слоями песка и камня поселений древних эллинов археологи находили ровные деревянные дощечки с делениями. Это неудивительно, ведь архитектурные памятники той эпохи впечатляют. Древние конструкторы, создававшие эти сооружения, наверняка при разработке проектов пользовались теми или иными чертёжными инструментами.

Линейка с современными мерами длины появилась во Франции. В один прекрасный день людям надоело бесконечно переводить одни меры длины в другие (фунты, дюймы, аршины, локти и т. д.) и за меру длины был принят метр – одна сорокамиллионная от окружности земного шара.

Ну и как любое человеческое изобретение, линейка, появившись на свет, стремительно начала развиваться. Каких только линеек не бывает. Обычная полоска с делениями. Линейка в виде угольника с разными величинами углов. Привычный незаменимый в черчении транспортир – полуокружность с делениями на градусы и т. д.

Для чего офицерам понадобилась линейка

Военные, планируя свои действия, с незапамятных времён пользовались картами. И если у полководцев древности не возникало вопросов, как нанести на схему местности расположение своих войск и сил неприятеля, то во времена, приближенные к современности, всё стало не так просто.

Успех запланированного наступления часто зависел от неукоснительного исполнения подчинёнными подразделениями конкретной задачи в установленном месте и в заданное время. Не последнюю роль в этом играли карты местности, которые были у командиров. На них наносились расположения частей, направления ударов и контрударов, места расположения фортификационных сооружений.

Войска давно перестали состоять лишь из конницы и пехоты. На карте необходимо было обозначить и пулемётные гнёзда, и места расположения средств связи, орудийные расчёты, позиции военной техники и многое другое.

Именно из-за многообразия символов и знаков, наносимых на военные топографические карты, и возникла необходимость унификации всех этих обозначений. Цель – сделать карту, разработанную одним офицером, понятной и «читаемой» для всех остальных его коллег по погонам. Стандартная офицерская линейка широко стала использоваться во время Первой мировой войны, причём сразу всеми противоборствующими сторонами.

Что собой представляет линейка офицерская

Наверное, все знают, как выглядит этот чертежный инструмент. Офицерская линейка представляет собой скорее некий трафарет, с помощью которого на бумагу можно нанести особые знаки. Для удобства использования изготавливается, как правило, из какого-либо прозрачного материала. Линейка офицерская СССР делалась из прозрачного целлулоида. Материал был не совсем прозрачным, а имел жёлто-серый цвет. В современной российской армии используется линейка офицерская, отлитая из твёрдой прозрачной пластмассы.

Любители старинных вещей ценят именно советский вариант. Но не только коллекционеров тянет на старину. Офицеры, которым по роду занятий до сих пор приходится линейкой пользоваться, как ни странно, предпочитают также «Сделано в СССР». Дело в том, что линейка офицерская, изготовленная из целлулоида, практически не ломается, в отличие от современного собрата.

Какие бывают

Линейка офицерская не на 100% универсальна. У некоторых войсках имелись отдельные виды. Вот, например, стандартная офицерская линейка. Фото из стандартного набора офицерского планшета.

Не сильно отличается и следующий вариант. Это морская офицерская линейка. Свою линейку имели также курсанты военных училищ.

А вот еще одна офицерская линейка. Фото из экипировки армии США.

А такие линейки находили у пленных или убитых немецких офицеров во времена Великой Отечественной войны.
