Особенности выбора и монтажа шариковых направляющих для ящиков

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

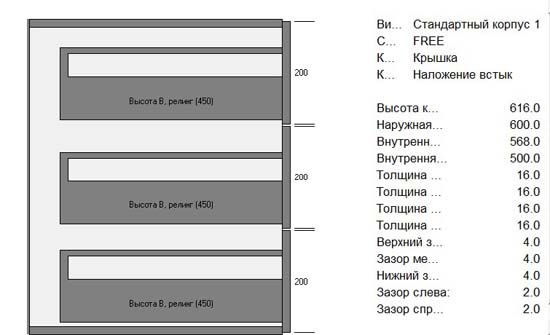

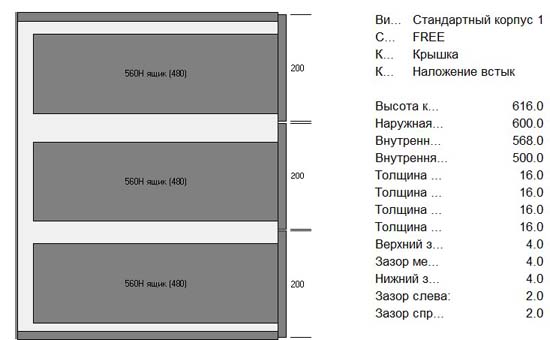

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

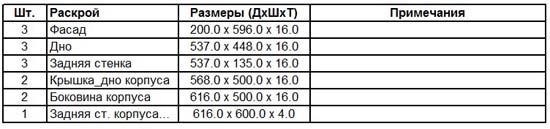

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

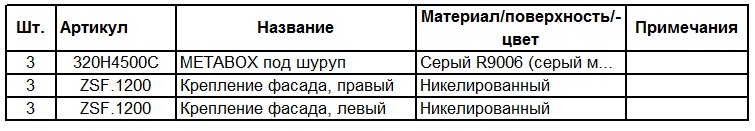

Артикулы и количество фурнитуры.

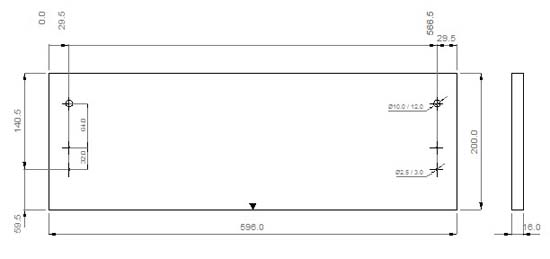

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс Что лучше тандембокс или метабокс?

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

Фанера: достоинства и недостатки материала

Конечно, для начала нужно понять, почему для изготовления ящиков мы выбираем именно фанеру, ведь их можно сделать из множества других не менее практичных материалов, например:

• металла;
• картона;
• дерева;
• пластмассы и т.д.

Отвечаем: именно с фанерой легче всего работать. Конечно, она не будет служить вам так долго, как металл, однако, и сварочный инструмент для создания ящика не понадобится. Картон же, например, не даст нужной нам устойчивости к повреждениям, и уж тем более не имеет он столь же солидных, сколь у фанеры, декоративных качеств.

Ящик из фанеры с металлическими уголками

Кроме того, если вы зададите аналогичный вопрос мастерам, чья деятельность связана с изготовлением мебели, то они наверняка вас заверят, что фанера – самый податливый и благодарный для работы материал, обладающий массой достоинств, хотя, разумеется, и у него можно обнаружить недостатки. В нижеследующей таблице мы раскрыли эту тему более подробно.

Таблица 1. Преимущества фанеры.

Параметр	Описание
Прочность	Один пласт фанеры состоит из нескольких слоев дерева, наложенных друг на друга перпендикулярно. Такая выкладка позволяет перекрыть все изъяны полотна, придав ему максимальную прочность. Получается, что фанера куда более надежна, чем, например, пластик или тонкая древесина. Эксплуатационные характеристики мебели, изготовленной из данного материала, позволяют использовать ее снова и снова на протяжении 10-15 лет минимум, а при бережном обращении и дольше.
Низкая стоимость	Производство данного материала в промышленных масштабах обходится компаниям недорого. Кроме того, от сырья, используемого для создания фанеры, практически не остается отходов, поэтому, окончательная стоимость закупаемой фанеры также является доступной любому кошельку.
Универсальность использования	Искомый материал можно использовать для изготовления практически любых предметов мебели, так как благодаря своей структуре, он:легко режется; не крошится. Вопреки ожиданиям, фанера весьма пластична, и поэтому работать с листами материала, без страха нарушить неосторожными действиями его целостность, могут даже новички в области изготовления мебели.
Широкий ассортимент	Казалось бы, листы из фанеры отличаются только толщиной, которая может составлять от 2 до 30 миллиметров, однако, на деле в составе каждого пласта имеете разное количество слоев шпона. Если посмотреть на лист сбоку, то их можно увидеть невооруженным глазом. Чем больше слоев – тем прочнее и тоще фанера. Соответственно, выбирать конкретные листы вы будете исходя из того, какая цель стоит перед вами сейчас: изготовить ящик, стул, стол и т.д.
Эксплуатационные характеристики	При всем том, что фанера – материал очень крепкий и устойчивый к повреждениям, его весовые показатели весьма малы. Поэтому, с ним легко обращаться, как и с изготовленными из него предметами. Фанера не изнашивается десятки лет, так как изделия из нее получаются весьма гибкими, и их не так-то просто сломать.

Фанера может быть очень прочной

Таблица 2. Недостатки фанеры.

Параметр	Описание
Чувствительность к уровню влажности в воздухе	Несмотря на то, что фанера устойчива к воде, попадающей на ее поверхность (во многом потому, что перед использованием она также обрабатывается лаками и специальными водоотталкивающими составами), она проявляет повышенную чувствительность к изменению уровня влажности в воздухе. Так, ее нельзя ставить в слишком влажное место, так как она станет отсыревать и гнить. Но и в помещении, где беспрерывно на всю мощность работают батареи, ее также оставлять нельзя, так как она будет трескаться. Впрочем, использование герметиков, лака и смолы, полученной путем поликонденсации фенолов, можно замедлить ее износ даже при использовании в неподходящих условиях.
Продажа в виде пластов со стандартными параметрами	В магазинах фанера реализуется в виде листов стандартного размера, величина которых составляет 1,525*1,525 миллиметров. Именно поэтому, даже если вы хотите изготовить ящичек самых скромных размеров, вам придется закупить сразу огромный лист. Кроме того, минимальная толщина фанеры составляет 2 миллиметра, более тонких листов нет, с этим также придется считаться, и мастерить из данного материала предметы хотя бы средней величины.

Фанерные листы

Защита направляющих

Всем привет! Давненько не писал на всеобщее обозрение, но других читаю довольно регулярно.

Постигла и меня всеобщая беда корвето- DIY- и прочих китайеводов — накрылись шестерни в передней бабке моего 401-го. Пользуясь вынужденным перерывом в работе (заказ обещались выполнить в течение 2-3 недель, решил озаботиться защитой направляющих. В общем-то такая защита у меня уже стояла — гармошка из картонных полосок, склееных скотчем, и в общем-то она функции свои выполняла довольно исправно, однако имелся существенный недостатоК: при работе, когда на гармошке скапливалось достаточное количество стружки, она переставала складываться, выгибалась горбом и норовила присоседиться к вращающемуся патрону. В результате получалось некое подобие вибростола, предназначенного для равномерного распределения мусора в окружающем пространстве. В принципе, это и является результатом любой уборки помещения, но хочется всегда чего-то лучшего…

В общем родилась идея сделать гармонь П-образной, что должно увеличить ее жесткость в вертикальной, да, впрочем и в других плоскостях. А уж, коль скоро появляется вертикальная передняя часть гармони, то с помощью ее закрыть и ходовой винт. Прототипом явились меха гармони, но поскольку они достаточно сложны в изготовлении, то пришлось впастть в детство, и вспомнить как когда-то делались маленькие гармошки из цельного тетрадного листа. Результат — смотрите на фото…

Полоски вырезались из картона, армированного полиэтиленом (попросту говоря, из тетрапаковского пакета из-под молока) В качестве скрепляющего материала — армированный скотч (мне он показался наиболее стойким на воздействие стружки, но это пока не подтверждено опытным путем) Схему складывания привожу на рисунке.

Гармонь установлена на станке (без патрона смотрится весьма жалко, но зато гармонь во всей красе :friends:

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

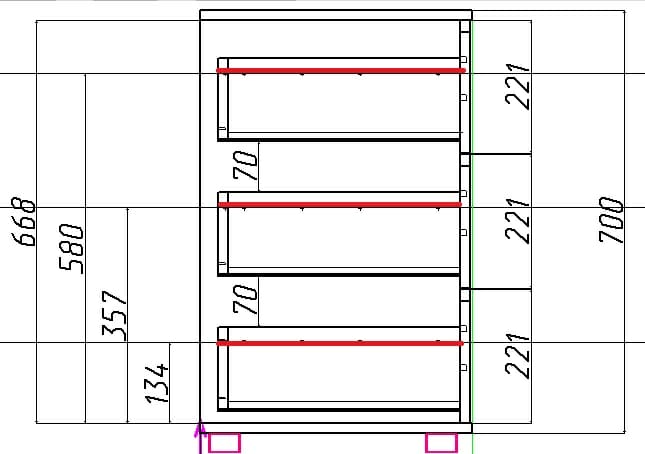

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

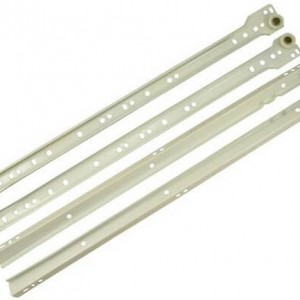

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Полезные советы по установке

Следует отметить, что многие люди часто путают шариковые направляющие выдвижных ящиков с роликовыми их аналогами

Поэтому при выборе механизма следует обратить внимание на многие факторы. Так, роликовые изделия в основном окрашены в белый цвет

При этом выдвижение ящика осуществляется при помощи колесиков из пластмассы. Специалисты утверждают, что эти устройства менее удобные и износостойкие, поэтому устанавливать их не стоит. В ходе эксплуатации часто можно услышать скрип, к тому же пластиковые колесики часто разрушаются со временем, а также вылетают из самых направляющих.

Если же дно ящика вставлено в специальные пазы, то его лучше закреплять при помощи тонких саморезов с кромками. В противном случае содержимое может начать выпадать вместе с дном. В случае тяжело нагруженных ящиков можно применять двойной комплект направляющих.

Сам монтаж данного механизма специалисты рекомендуют осуществлять непосредственно до сборки мебели. Дело в том, что в таком случае значительно удобнее и проще проводить всю работу, да и времени это займет существенно меньше. В таком случае после сборки достаточно будет только произвести все требуемые регулировки.

На самом деле установка механизмов выдвижных ящиков не вызывает никаких проблем. Для этого достаточно лишь приобрести качественные направляющие, и правильно их смонтировать

При этом важно соблюдать определенные нормы, правильно осуществлять замеры и регулировку. В таком случае механизм прослужит достаточно долго, а в ходе эксплуатации не возникнет казусов

Виды опорной фурнитуры

Несмотря на простоту направляющих полозьев скольжения, которыми в недалеком прошлом оснащались все выдвижные элементы мебели, требовалось определенное, порой значительное усилие для того, чтобы выдвинуть и задвинуть ящик и при этом не исключалась вероятность его перекашивания или заклинивания. Особенно часто эти дефекты наблюдались при использовании деревянных полозьев. Пришедшая им на смену металлическая и пластмассовая фурнитура не была избавлена от этих недостатков.

Современная мебельная фурнитура, помимо вида направляющих – полозья с шариковыми или роликовыми опорными элементами, имеет и другие особенности. Наибольшее распространение помимо обычных систем бокового крепления получили следующие виды опорных полозьев:

• фурнитура нижнего монтажа;
• роликовые и шариковые устройства, оборудованные доводчиками и фиксаторами;
• в отдельные категории входят системы «Metabox» («Метабокс») и «Tandembox» («Тандембокс») (на фото ниже).

При этом последняя группа мебельной арматуры применяется там, где имеют место высокие эксплуатационные нагрузки – бельевые комоды, верстачные ящики, технологичное оборудование.

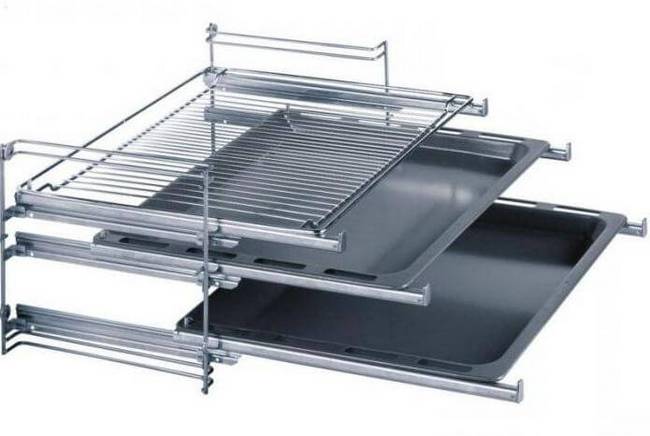

Роликовые и шариковые телескопические системы могут обеспечивать полное и частичное выдвижение ящичных отсеков, при этом особенно важное значение для полнофункциональной эксплуатации имеет правильность их монтажа. И шариковые и роликовые устройства обеспечивают плавность и бесшумность работы, однако первые способны воспринимать более высокие нагрузки

Это гарантируется в первую очередь материалом опор качения и их числом.

шариковый вид
роликовый вид

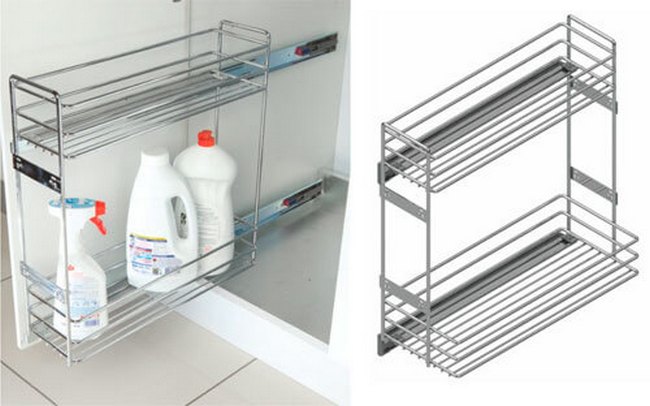

По способу монтажа шариковые и роликовые телескопические опоры качения делятся на:

• фурнитуру бокового, накладного крепления;
• фурнитуру бокового крепления в наружный паз стенки ящичного короба;
• системы комбинированного крепления к боковинам и днищу выдвижного элемента.

Сегодня мебельная промышленность предлагает в качестве отдельных комплектов, системы для выдвижения мебельных отсеков на расстояние 150,0…700,0 миллиметров. Ширина полозьев варьируется в диапазоне 17,0…35,0 миллиметров. От последнего показателя зависит «грузоподъёмность» направляющих, которая может достигать 30,0 килограммов.

Обычно продажные комплекты помимо самих направляющих содержат и крепежные детали. В большинстве случаев для крепежа применяются саморезы с увеличенной потайной или полупотайной шляпкой.

Для изготовления самих опорных полозьев применяется износостойкий металлический профиль. При этом увеличенная долговечность обеспечивается самими телами качения, в качестве которых используются стальные шарики, в то время как большинство роликовой фурнитуры оснащено пластмассовыми роликами.

В настоящее время мебельная промышленность выпускает несколько разновидностей шариковых выдвижных систем. Если в обычных системах опорная шина представляет единое целое, то в устройствах сверхдлинного выдвижения шина трехсекционная. Кроме того, выпускаются и устройства неполного выдвижения, которые обеспечивают открывание ящика на 2/3…3/4 его глубины.

В системах полного выдвижения, после перемещения ящика в крайнее положение, возможно его снятие с опорных полозьев. Для этого предназначен специальный рычажный механизм, облегчающий снятие ящичного отсека или поддона с направляющих и его установку на место.

При покупке любой направляющей фурнитуры следует помнить, что в комплект входит набор из правых и левых элементов и обычно поодиночке роликовые и шариковые салазки не реализуются. Поэтому при поломке полоза с одной стороны, придется приобретать полнокомплектный набор, а одну, неиспользованную шину держать в качестве запасной.

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

• габаритные размеры фурнитуры;
• максимальную нагрузку;
• разновидность;
• фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

• шариковыми;
• роликовыми.

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

  Как правило, роликовые направляющие устанавливаются на бюджетную, а шариковые на более дорогую мебель.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

• вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
• вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

• внутреннего размера;
• внутренних размеров корпуса и так далее.

Определение длины направляющих

  От длины направляющей и материала ее изготовления (сталь, алюминий и так далее) зависит показатель максимальной нагрузки на фурнитуру, который указывается в паспорте изделия.

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

• немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
• российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
• итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV
