Ударные отвертки: разновидности, характеристики и изготовление

Аксессуары

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

• Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
• Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Как правильно выбрать отвертку?

При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант

Считается, что его изобретатель Леонардо Да Винчи.

Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.

Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.

В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.

Шестигранный стержень может использоваться под ключ

Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться

Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.

Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.

Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC

Это важно. Твердость сплава придает крепость самой отвертке

Модель с трещоткой очень удобна

Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.

Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.

Основные условия выбора подходящей отвертки:

• Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
• Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
• Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.

Есть наконечники звездочкой

Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.

Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ

Важно подойти к процессу выбора со всей серьезностью

Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

Разновидности стержней

Стержни устанавливают разных модификаций для повышения функциональности. Их выпускают нестандартного размера по длине – удлиненные и укороченные, такие же отклонения касаются и рукоятки, что позволяет расположить инструмент для вращения в трудных местах. Чаще всего используются в комбинированных отвертках и моделях с гибким стержнем.

Универсальные стержни комбинированного типа встречаются в комбинированных вариантах или в отвертках с храповым механизмом. Если у отвертки присутствует граненый стержень, то его используют для увеличения силы рычага, а именно другого подручного инструмента, например, плоскогубцев.

Дополнительные возможности

Электрическая отвертка часто бывает оснащена дополнительным функционалом, позволяющим расширить область ее применения.

Так, для возможности бесперебойного использования в условиях сильного холода на некоторые приборы устанавливается никель-кадмиевая аккумуляторная батарея, а для увеличения времени эксплуатации без дополнительной подзарядки некоторые модели продают со сменным аккумулятором или небольшим автономным зарядным устройством.

Это позволяет брать инструмент с собой в командировки, длительные загородные поездки, держать его внутри багажника, не боясь, что к моменту начала использования батарея окажется разряженной, а сам прибор – бесполезным.

Форма жала

Жало – рабочая часть инструмента, форма которого соответствует шлицу конкретного крепежного элемента.

В соответствие со стандартами, наиболее распространенными для диэлектрических отверток являются следующие формы наконечников:

• SL (плоскошлицевая)
• PH (крестовый шлиц)
• PZ – шлиц, напоминающий формой стандарт PH, но имеющий дополнительные направляющие.

Позволяет достигать большего сцепления с крепежом и придавать ему больший крутящий момент:

• HEX (шестигранный шлиц) – не особо распространен в электрооборудовании, однако иметь инструмент с таким типом наконечника полезно.

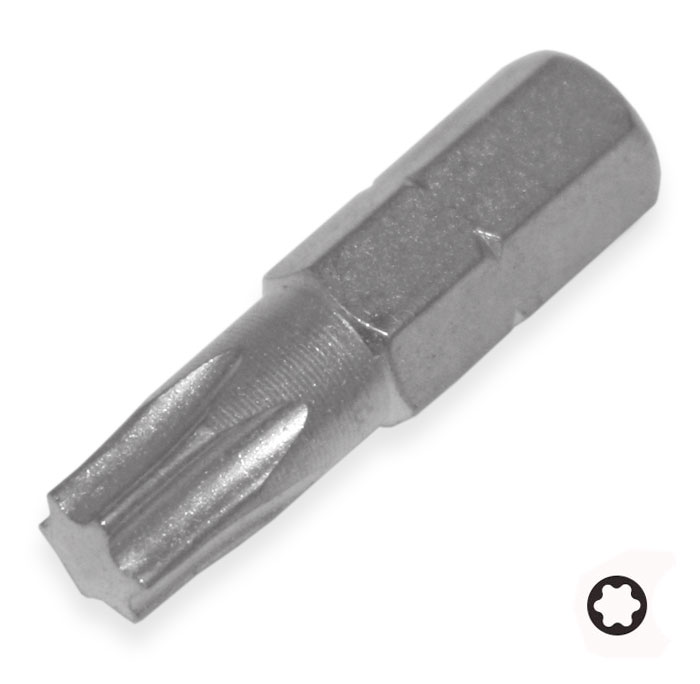

• TORX (звездообразный шлиц) – встречается редко, но заменить его ничем невозможно.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике

Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

Классификация инструмента

Классическая отвёртка состоит из рукоятки, изготавливаемой из различных материалов (от пластика и дерева до стали и диэлектриков), стержня и наконечника, который иногда называют шлицем. В зависимости от вида, материалов и формы этих трёх основных элементов, отвёртки и различаются между собой.

К самым популярным и широко применяемым как в быту, так и в профессиональной деятельности, относят слесарные отвёртки — плоские и крестовые. Благодаря прямой или крестообразной форме шлица таким инструментом удобно откручивать распространённые типы крепежа (шурупы, саморезы и т. д.).

Очень популярна в быту и так называемая переставная отвёртка. Её стержень можно легко вынуть из рукоятки вручную, при этом на разных концах стержня находятся разные виды шлицев, что делает такой инструмент гораздо более универсальным. Некоторые переставные модели могут иметь сразу по 4 наконечника в комплекте, что ещё больше расширяет их функции, а многие и вовсе имеют целый набор сменных бит под любые шлицы.

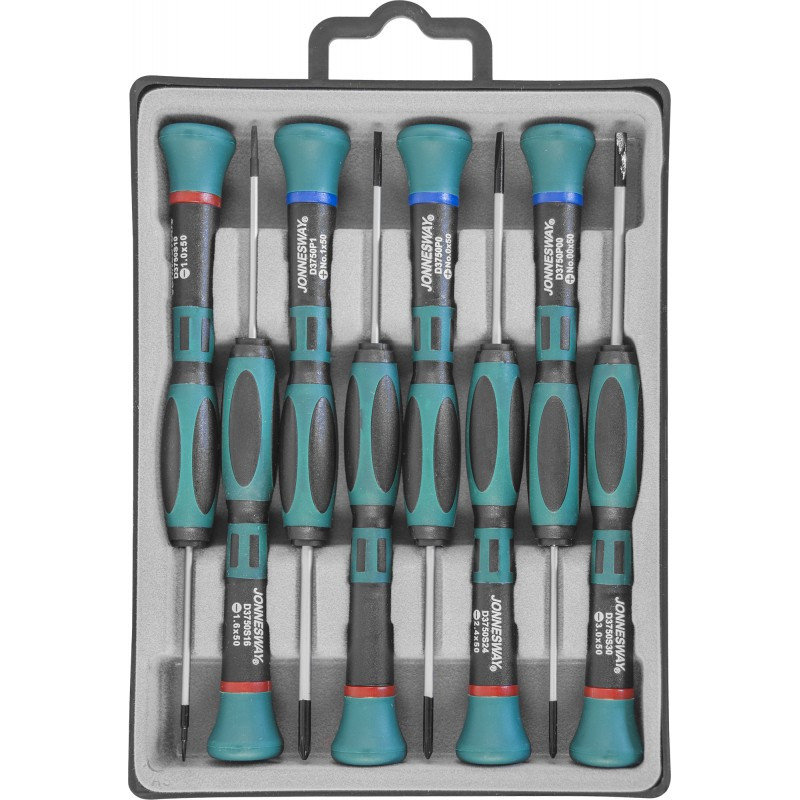

Точная отвёртка пригодится тем, кто часто работает с мелкими деталями и механизмами. Очень часто такой инструмент можно увидеть в руках у мастеров по ремонту мобильной техники (смартфонов, планшетов и т. д.).

Двухкомпонентные модели получили своё название за использование полипропилена и резины при изготовлении рукояти. Такие изделия обычно обладают отличными эргономическими качествами. Материал, из которого выполнена рукоятка, не скользит даже в мокрых руках, а магнитное покрытие наконечника предназначается для того, чтобы не дать вывернутым шурупам упасть и потеряться.

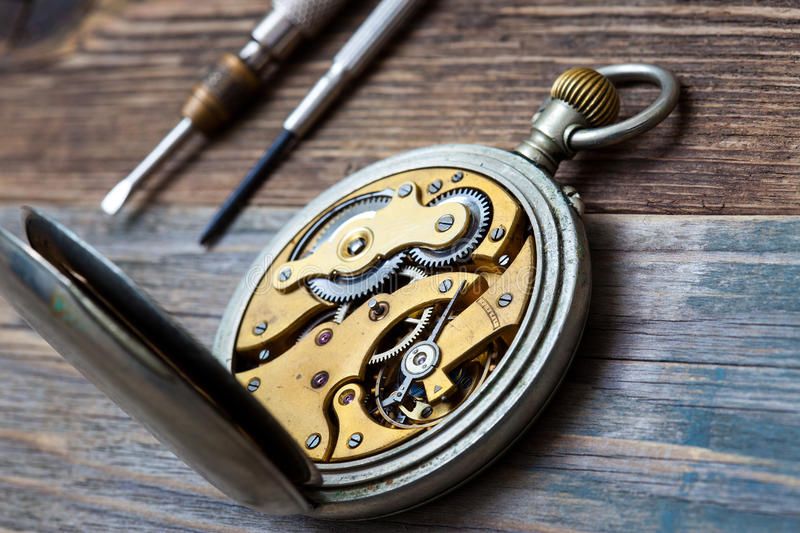

Мастера по работе с часами обычно используют специальные часовые отвёртки. Их основное отличие – тонкие (не более 1 мм) наконечники. Работать с ними часто приходится под увеличительным стеклом. Чаще всего такие изделия продаются наборами, однако можно найти и отдельные экземпляры под конкретный размер шлица.

Продолжая говорить о профессиональных инструментах, нельзя не упомянуть так называемые модернизированные виды отвёрток, использующиеся чаще всего специалистами в той или иной профессии. Одни из представителей этого вида — диэлектрические модели, предназначенные для работы с электрическими сетями. Такой инструмент при работе защищает электрика от поражения током, даже если сеть находится под напряжением.

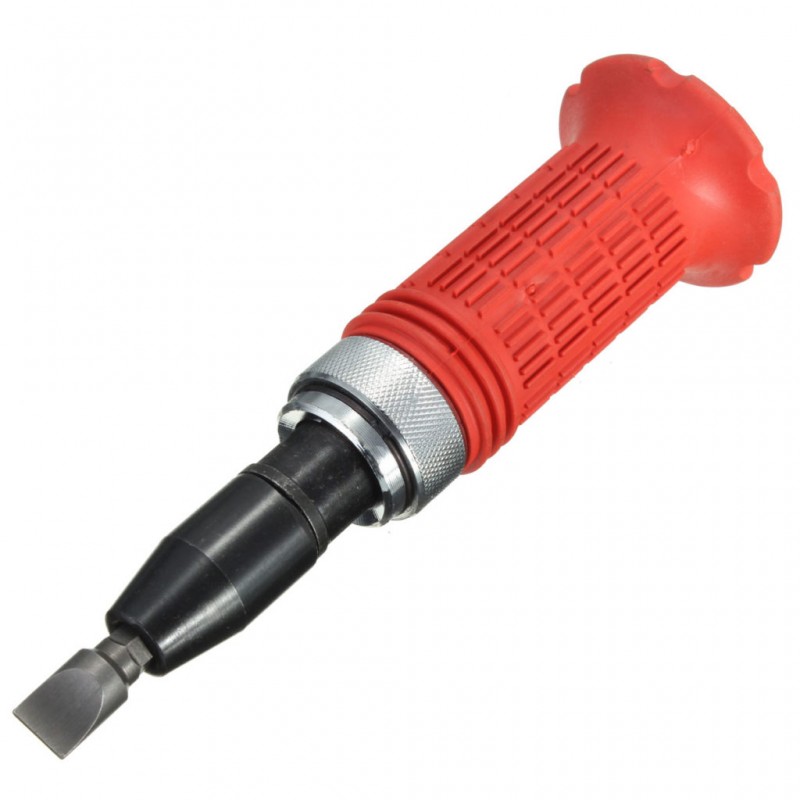

При помощи ударных отвёрток можно «утопить» вкручиваемый винт в покрытие без приложения дополнительных усилий со стороны: их конструкция позволяет создавать усиленный импульс, направляемый на шлиц. При помощи такой отвёртки очень удобно раскручивать проржавевшие крепления.

Достаточно удобными в долгой работе (но дорогостоящими) считаются реверсивные отвёртки. Они снабжаются так называемым храповым механизмом, который позволяет при помощи данного инструмента производить монтаж и демонтаж крепежа без отрыва руки от рукоятки, просто совершая возвратные движения кистью.

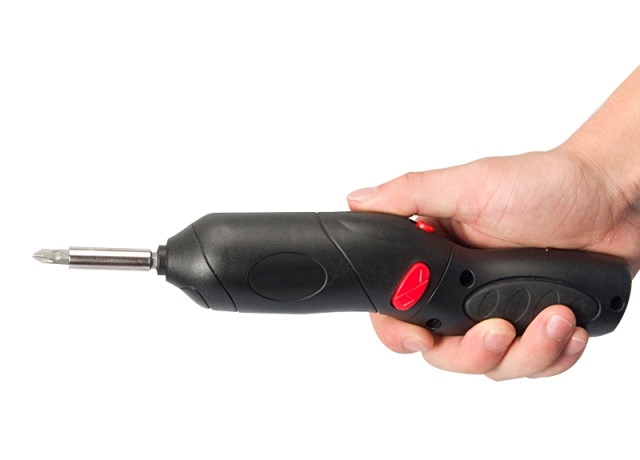

Аккумуляторные отвёртки по принципу действия и внешнему виду больше напоминают шуруповёрты, однако их всё же выносят в отдельную категорию. Настройка усилия вкручивания, передаваемого на стержень, позволяет мастеру «выровнять» усилие, которое будут оказывать все закреплённые элементы конструкции на её каркас. Очень часто такие модели применяются при сборке мебели и других конструкционных изделий.

Особого внимания заслуживают телескопические модели, у которых регулируется длина стержня. При помощи такого инструмента можно выкручивать крепления даже в труднодоступных местах.

Очень часто в работе случается, что до нужного винтика под прямым углом никак не добраться, какой бы ни была длина стержня, и тогда на помощь приходят отвёртки с гибким валом. Их стержень выполнен из гнущегося материала и может изменять угол изгиба до определённых значений, позволяя выкрутить даже самый «трудный» саморез или шуруп.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том — для каких работ их лучше использовать?

• № 0 — отлично справляется с мелкими винтами не более 2 мм диаметром;
• № 1 — снимает крепежные элементы до 3 мм;
• № 2 — легко отворачивает саморезы до 5 мм диаметром;
• № 3 — предназначен для креплений в 7 мм;
• № 4 — тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки — PH2*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Конструкция

Отвёртка представляет собой стержень с наконечником на одном конце, предназначенным под определенный вид шлица, и рукоятью на другом. Большое значение имеет материал и размер рукоятки.
Она может быть выполнена из пластмассы, дерева или резины
. Форму рукояти необходимо выбирать в зависимости от размера ладони: подходящая вам рукоять будет удобно лежать в руке.

Диаметр рукояти
варьируется от 10 до 40 мм. Выбор зависит от размера соединения, чем крупнее резьбовое соединение, тем больше должна быть рукоять. Так вам потребуется прилагать меньшее усилие, так как рукоять напрямую передаёт крутящий момент на деталь. Для маленьких деталей
выбирают тонкие отвёртки с небольшой рукоятью. Правильно подобранный размер позволит избежать разрушения рукояти или срыва шлица. Некоторые отвёртки имеют отверстие в рукояти
, которое помогает приложить еще большее усилие при затягивании, используя дополнительно ключ. Отвёртки со сменными наконечниками могут иметь полость в рукояти для хранения насадок.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

• Квадратная отвёртка. Встречается очень редко, соответственно названию имеет квадратный наконечник и очень узкую область применения. Является разновидностью шестигранной отвёртки НЕХ.
• Отвёртка-трилистник. Нестандартная отвёртка, которая имеет обозначение Tri-Wing. Соединения с таким шлицом практически невозможно разобрать своими силами, что и обеспечивает сохранность авторских прав производителей.
• Крестовая ассиметричная. Очень редкий вид отвёртки, который практически не встречается в быту и применяется, в основном, в аэрокосмической промышленности. Обозначается как Torq. Её основное преимущество в том, что она позволяет выполнить настолько сильный момент затяжки, как ни одна другая отвёртка.
• Отвёртка спаннер. Эта отвёртка имеет шлиц в виде двух штырьков. Применяется такой вид соединений в производстве бытовой техники и лифтовом хозяйстве. Такой необычный вид наконечника позволяет избежать демонтажа корпусов бытовых приборов или лифтовых механизмов недобросовестными пользователями.

Разновидности стержней

Стержни устанавливают разных модификаций для повышения функциональности. Их выпускают нестандартного размера по длине – удлиненные и укороченные, такие же отклонения касаются и рукоятки, что позволяет расположить инструмент для вращения в трудных местах. Чаще всего используются в комбинированных отвертках и моделях с гибким стержнем.

Универсальные стержни комбинированного типа встречаются в комбинированных вариантах или в отвертках с храповым механизмом. Если у отвертки присутствует граненый стержень, то его используют для увеличения силы рычага, а именно другого подручного инструмента, например, плоскогубцев.

На что обратить внимание при выборе отвёртки?

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить

Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество.

Наконечник, как самая ответственная часть отвёртки, должен быть очень прочным. Посмотрите на его цвет, если он темнее, чем стержень, это говорит о дополнительном упрочнении, что является явным преимуществом. Даже такие мелочи могут помочь вам определиться и выбрать наилучший товар, который прослужит вам долгие годы.

Метки:Строительный крепёж, строительство

Отвертка. Виды и устройство. Работа и применение. Особенности

Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера. Отвертками поддевают съемные панели, отскабливают различные загрязнения, отделяют прикипевшие накладки и даже применяют в качестве стамески и зубила. Любое применение приводит к износу инструмента. Следовательно, требуется ремонт и восстановление инструмента.

Начнем с заточки. Многие пытаются заточить изделие, но не все знают, как сделать это правильно.

Прежде всего, кончик отвертки должен быть тупым. Принцип заточки аналогичен процессу затачивания коньков, но только в случае плоского шлица.

Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

• Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
• Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
• Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.
