Критерии подбора радиаторов отопления

Особенности систем отопления

В мире существуют две основные системы отопления – централизованные и автономные. Они обладают некоторыми отличиями, несмотря на одинаковое назначение. Поэтому и батареи здесь используются разные, чтобы обеспечить максимальную надежность и долголетие создаваемых систем. Давайте посмотрим, чем отличаются отдельные виды отопления друг от друга.

Централизованные системы

Для того чтобы тепло попало даже в самые удаленные квартиры, в централизованных системах устанавливаются насосы, которые обеспечивают высокое давление в системе.

Для обогрева многоквартирных домов строят большие котельные, от которых к домам отходят толстенные трубы. Отсюда нагретый теплоноситель поступает в квартиры, где он отдает тепло посредством батарей отопления. Для того чтобы обеспечить равномерный прогрев всех квартир (и мест общего пользования), теплоноситель нужно подавать под давлением. И чем выше дома, тем выше должно быть давление, чтобы подогретая вода смогла пройти через многочисленные батареи отопления, изгибы труб, краны и прочие соединительные элементы.

Таким образом, для централизованных систем характерно повышенное давление теплоносителя. Поэтому в таких системах принято использовать самые выносливые радиаторы. Еще одним врагом радиаторов являются гидроудары – скачкообразные изменения давления, буквально разрывают трубы и хлипкие радиаторы, установленные в нарушение норм. Давление в момент гидроудара достигает нескольких десятков атмосфер, что становится причиной разрушений. Поэтому устанавливаемые в квартирах батареи должны обладать достаточной прочностью, чтобы выдержать столь разрушительное воздействие.

Также для централизованных систем отопления характерно плохое качество теплоносителя. Ту субстанцию, что течет по трубам, очень сложно назвать водой – это адская смесь из обычной водопроводной воды, различных солей и механических примесей. Такой теплоноситель вызывает коррозию труб и радиаторов, приводя к их истончению и появлению ржавчины. Результатом становится то, что в централизованных системах отопления применяются только самые стойкие радиаторы, например, биметаллические, чугунные или стальные.

Агрессивность теплоносителя в централизованных системах отопления связана с использованием различных добавок, позволяющих избавиться от накипи и коррозии. Очищая трубы, эти добавки не щадят отопительные радиаторы, выполненные из нестойких металлов.

Автономные системы отопления

Системы отопления в частных и малоквартирных домах, не нуждаются в мощных насосах и большом давлении для хорошей циркуляции теплоносителя.

Обогрев частных домов в большинстве случаев производится с помощью автономных систем отопления. Для этого тут устанавливаются небольшие отопительные котлы, по помещениям разводятся трубы и в них же монтируются радиаторы. Протяженность труб для самых небольших домов составляет всего пару десятков метров. Радиаторы устанавливаются так, чтобы снизить гидравлическое сопротивление, а для более интенсивного прохода теплоносителя ставятся маломощные циркуляционные насосы. Давление в автономных отопительных системах практически никогда не превышает 2-3 атмосфер. Поэтому особо выносливые радиаторы здесь не нужны.

Отсутствие высокого давления приводит к отсутствию весомых гидроударов. Даже если вы мгновенно перекроете систему с помощью шарового крана, гидроудара не будет. Поэтому в автономных системах могут использоваться практически любые отопительные батареи и радиаторы.

Что касается качества теплоносителя, то на него нареканий нет. В автономных отопительных системах отсутствуют вредные посторонние примеси, так как здесь проще заменить воду, чем использовать антикоррозийные компоненты. А для того чтобы предотвратить развитие ржавчины, достаточно один раз в 1-2 года выполнять замену теплоносителя – это делается посредством слива и повторного заполнения системы. Главным врагом металлических труб и стальных батарей в автономных системах является воздух – в смеси с водой он вызывает образование ржавчины. Но эта проблема решается установкой спускников.

Создав условия для эффективного удаления воздуха из отопительной системы, вы сможете побороть быстрое образование ржавчины и защитить отопление от коррозии.

Алюминиевые

Алюминиевые радиаторы Ferroli POL

Это легкие и элегантные модели, которые обладают самой быстрой и эффективной отдачей тепла. Их популярность сегодня растет, но еще не дошла до своего пика. Отдача тепла здесь разделена поровну: 50% — это конвекция, 50% — излучение. Такой эффективности нет ни у одного вида радиаторов.

Изготавливают алюминиевые радиаторы отопления методом штамповки, в процессе которой создаются секции. Внутри каждой секции получаются ребра, которые повышают теплоотдачу батарей. Поэтому при работающей системе отопления трогать их руками не рекомендуется.

Все чаще в конструкцию этого типа устанавливают специальные регуляторы тепла — ими можно регулировать и контролировать температуру. К тому же, алюминиевые радиаторы стоят недорого, что увеличивает их популярность.

К недостаткам можно отнести способность выдерживать не самое высокое давление внутри системы. Добавить можно и небольшой срок эксплуатации. Такие радиаторы обычно не выдерживают и 10 лет. Также для них необходима вода очень хорошего качества. К сожалению, алюминий не может противостоять кислотам и щелочам.

Как определить необходимый диаметр магистралей

Выполняя расчет отопления частного дома, следует, конечно же, рассчитать и этот показатель. При неправильном выборе диаметра магистралей эффективно система работать не будет. Чтобы купить подходящие трубы, нужно в первую очередь определиться:

с тепловой мощностью системы;

оптимальным напором теплоносителя.

Первый показатель рассчитывается по формуле Q=(V*Δt*K)*860, где V — объем комнаты, Δt — разница температур воздуха в помещении и на улице, K — поправочный коэффициент (зависит от степени утепленности здания и определяется по специальной таблице).

Оптимальная скорость движения теплоносителя в системе составляет 0.36-0.7 м/с. Полученное значение тепловой мощности и выбранный показатель напора следует просто подставить в таблицу определения диаметра труб.

Что касается материала магистралей, то в наше время как в небольших загородных домах, так и в коттеджах обычно используется металлопластик. Однако при желании можно поставить в частном жилом здании и стальные или даже дорогие и очень долговечные медные трубы.

Виды отопительных радиаторов

Существует несколько основных типов батарей отопления, применяющихся для обогрева частных домов и квартир в многоквартирных постройках. На выбор покупателей представлены следующие типы радиаторов:

• Чугунные;
• Стальные (панельные и трубчатые);
• Алюминиевые;
• Биметаллические.

Также существуют некоторые другие виды радиаторов, но они не пользуются особым спросом. Давайте посмотрим, чем отличаются представленные в списке типы отопительных приборов.

Радиаторы из чугуна

Чугунные радиаторы знакомы всем и каждому – пожалуй, каждый человек видел эти гигантские и неподъемные «гармошки», изготовленные из тяжелого чугуна. Такие радиаторы все еще работают во многих домах, обогревая жилые и нежилые помещения. Они отличаются устойчивостью к невысокому давлению и могут применяться в домах небольшой высотности. Их главным преимуществом является высокая теплоемкость – если отопление по каким-то причинам отключится, в комнатах еще полтора-два часа будет тепло.

Классические чугунные батареи работают при давлении до 10 атмосфер, а их стойкость к коррозии позволяет рассчитывать на продолжительный срок службы. В число их недостатков входят отсутствие дизайна, большой вес и большая инерционность (долгое время прогрева). Тем не менее, чугунные батареи до сих пор согревают многие дома и квартиры.

Радиаторы из стали

Стальные радиаторы подразделяются на панельные и трубчатые. Панельные модели не могут похвастаться особой стойкостью к давлению, поэтому они не подходят для использования в многоквартирных домах – они часто лопаются и совершенно не противостоят гидроударам. Трубчатые радиаторы различных конструкций обладают большей устойчивостью, поэтому они нередко встречаются в многоэтажных домах старой постройки (до 9-16 этажей). Но от таких радиаторов постепенно избавляются, так как их нельзя назвать современными.

Следует помнить, что в продаже все-таки имеются красивые трубчатые радиаторы с великолепным дизайном – они выпускаются в рамках дизайнерских серий отопительного оборудования. Но для них характерна высокая стоимость, да и в магазинах они встречаются очень редко.

Алюминиевые радиаторы

Легкий алюминий позволяет создавать современные батареи отопления, характеризующиеся небольшим весом и легкостью в монтаже. На сегодняшний день это самые распространенные отопительные приборы, применяющиеся для обогрева частных домов и квартир в домах небольшой этажности. Они выдерживают давление до 6-15 атмосфер, поэтому для применения в высотных домах они не годятся. Лучше всего использовать алюминиевые радиаторы для работы в автономных системах отопления, где отсутствует высокое давление.

Алюминиевые радиаторы обладают высокой теплоотдачей, достигающей до 180-200 Ватт на секцию, а отсутствие инерционности позволяет рассчитывать на быстрый прогрев помещений. А для их монтажа практически не нужно прилагать усилий. Несмотря на множество достоинств, алюминиевые радиаторы обладают и яркими недостатками – они не выносят плохого качества теплоносителя и не противостоят гидроударам.

Биметаллические радиаторы

Современные биметаллические батареи отопления вобрали в себя максимум достоинств от вышеуказанных отопительных приборов. Они необычайно крепкие и отличаются высокой теплоотдачей. При этом вес их достаточно мал, особенно, если сравнивать их с устаревшими чугунными моделями. Нельзя не отметить и такое достоинство, как стойкость к качеству теплоносителя. Столь необычных характеристик удалось достигнуть за счет применения эдакого композита из двух металлов – стали и алюминия.

Внутри каждой биметаллической батареи располагается стальной сердечник в виде горизонтальных и вертикальных труб. Именно через этот сердечник протекает нагретый теплоноситель. Что касается отдачи тепла, то она осуществляется посредством внешнего алюминиевого корпуса. Прочная сталь хорошо справляется с повышенным давлением, гидроударами и повышенной кислотностью теплоносителя, а алюминий обеспечивает безупречное выделение тепла.

Биметаллические радиаторы являются действительно универсальным решением – благодаря высокой выносливости (максимальное пиковое давление составляет до 50-100 атмосфер), они могут использоваться для обогрева любых зданий и помещений, начиная от жилых и заканчивая производственными.

Как выбрать радиатор отопления для квартиры

Когда основные характеристики устройств обозначены, определиться проще

Независимо от того, какие батареи для отопления квартиры вам понравились, совершая покупку, во внимание нужно брать все, начиная от метража комнат и заканчивая местом установки. Не стоит забывать и о сомнительном качестве теплоносителя: лучше лишний раз перестраховаться. Ознакомьтесь с практическими советами, которые помогут понять какие радиаторы лучше ставить в квартиру:

Ознакомьтесь с практическими советами, которые помогут понять какие радиаторы лучше ставить в квартиру:

1. Необходимо провести расчет мощности установки для вашего помещения. Нужная величина равна произведению объема и требуемого теплового потока для стандартных построек (0,41 кВт).
2. Выясните количество теплоносителя в системе. Если воды мало, то лучше отдать предпочтение стальным, алюминиевым или биметаллическим моделям. В тех случаях, когда планируется отопление с естественной циркуляцией, выбирайте чугунные.
3. Определите место установки. От этого во многом будет зависеть размер систем и необходимая теплоотдача.
4. Для комнаты с 1 окном и наружными стенами мощность прибора нужно увеличивать на 20-30%.

Классификация по классу престижности

Это деление основано на суммировании показателей разных классификаций, в основном, основанных на строении батарей и материалах, из которых они изготовлены. Выделяют:

• радиаторы эконом-класса, к которым относятся панельные, стальные и чугунные
• батареи среднего класса из алюминия и биометалла, секционного строения
• отопительные приборы премиум-класса, то есть трубчатые и художественного литья из чугуна

Художественное литье из чугуна всегда является индивидуальным заказом. В свободной продаже таких моделей не имеется. Трубчатые радиаторы реализуют, но редко. Спрос мал из-за высокой стоимости. Трубки, кстати, могут располагаться не только вертикально, но и горизонтально.

Принцип работы, преимущества и ограничения

• насос (если выбрано напорное движение воды);
• генератор тепла (водогрейный котел);
• ёмкостной водонагреватель (стабилизирующий температуру жидкости);
• трубы (теплоизолированные, если потери тепла по их трассе нежелательны);
• запорно-регулирующую арматуру (термостатические клапаны, балансировочный вентиль, регулятор перепада давления и прочие);
• измерительные приборы (манометры, термометры, штуцеры);
• отопительные элементы — батареи.

Сталь, чугун, алюминий — традиционные материалы для батарей. Радиатор биметаллический состоит из стальных труб, проводящих внутри себя теплоноситель, и алюминиевого корпуса, передающего тепло в помещение конвекцией и излучением.

Советы по выбору

При выборе радиатора в первую очередь необходимо принять во внимание систему отопления, которая в России бывает двух типов: автономная и централизованная

1. Для централизованной системы отлично подойдут чугунные и биметаллические радиаторы, так как они отличаются долговечностью, надёжностью, устойчивостью к коррозии и выдерживают повышенное давление.

2. Алюминиевые, стальные и в некоторых случаях чугунные радиаторы отопления превосходно подойдут для автономной системы. Давление здесь не очень высокое (не больше 5 бар), а кислотность теплоносителя соответствует норме.

   Биметаллические модели стоят дорого и теплоотдача у них меньше, если сравнивать с алюминиевыми изделиями, поэтому их использование не совсем оправдано.

Теплоотдача является важным критерием при выборе. Лидирующее положение занимают алюминиевые радиаторы отопления, на втором месте – стальные, на третьем – чугунные.

Они применяют при изготовлении качественное сырьё и комплектующие. На втором месте находятся биметаллические радиаторы, на третьем – стальные (их срок службы составляет около 15 лет, при условии, что теплоноситель не сливается на лето).

Автономная система отопления потребует самостоятельного подсчёта нужной мощности, если отопление централизованное, то сначала нужно сходить в ДЭЗ, чтобы узнать параметры рабочего давления в системе.

Производители предлагают огромный выбор радиаторов, все они обладают различными характеристиками – подобрать оптимальный вариант можно, если учесть систему отопления, показатели теплоотдачи материала, из которого изготовлен радиатор. А также параметры тепловой мощности конкретной модели, стоимость и внешний вид

Покупая радиатор отопления необходимо обратить внимание на известность и репутацию производителя. Это послужит гарантией качества и долговечности изделия

В качестве заключения

Сравнение различных отопительных приборов

Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.

Расчет мощности отопления

В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.

Стандартный расчет радиаторов отопления

Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:

Радиаторы отопления

Как выбрать радиатор отопления

Внешний вид радиатора не влияет на его эксплуатационные качества. Поэтому подходить к выбору отопительного прибора необходимо, в первую очередь, с точки зрения его технических характеристик.

Уточняем необходимую мощность радиатора из расчета 1 кВт на 10 м².
Определяемся с давлением

Для центральных систем оно должно составлять не менее 10 бар, для замкнутых — не менее 6 бар.
Обращаем внимание на кислотность воды. Так, например, для алюминиевых радиаторов не подходит индекс кислотности больше 7,5.

Учитываем особенности монтажа, эксплуатации, возможные поломки и варианты модернизации. В случае если установленный радиатор не справится с отоплением помещения так, как вам хотелось бы, узнайте, каким образом повышается или снижается его мощность. Уточните, каким образом можно будет устранить возникшую протечку или убрать скопившийся воздух.

После рассмотрения технических характеристик переходите к выбору дизайна радиатора.

Итак, каждому из нас хочется, чтобы в доме было тепло и уютно. Во многом это зависит от эффективности работы отопительных приборов. Правильный выбор радиаторов станет не только залогом уюта и комфорта в доме, но и отличным способом экономии средств на отоплении жилья.

Как правильно выбрать радиаторы

Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.

Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м2 площади требуется 0,1 кВт тепловой энергии.

Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.

При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:

• максимально практичными считаются приборы с ручным или механическим терморегулятором;
• избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
• для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет кран Маевского.

Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.

Лучшие трубчатые стальные радиаторы

Серия радиаторов Arbonia 2180

Элегантная серия трубчатых стальных радиаторов отопления от немецкого бренда, подходящая для помещений с высокими потолками.

Характеристики модельного ряда

Серия трубчатых стальных радиаторов выпускается с 6, 8 или 10 секциями. Доступна боковая или нижняя подводка. По цвету производитель предлагает два варианта: белые или металлик. Высота конструкции 1800 мм. Длина секции 45 мм. Модель на 6 секций выдает 990 Вт мощности, весит 16 кг. Самая большая радиаторная батарея на 10 секций работает с мощностью 1650 Вт и имеет массу 26 кг. Все радиаторы серии выдерживают рабочее давление 10 атм с опрессовочным 15 атм. Максимальная температура жидкости разрешена до 120 градусов. Производитель дает гарантию на товар 3 года.

Конструктивные особенности

• главная особенность модельного ряда в строго вертикальном исполнении;
• радиаторы имеют двухтрубную конфигурацию;
• возможна нижняя или боковая подводка;
• наружная резьба для подключения ¾ дюйма;
• глубина конструкции 65 мм;
• межосевое расстояние 1730 мм.

Серия радиаторов Purmo LaserLine 2180

Красивые двухтрубчатые стальные радиаторы от финского бренда. Серия представлена 8 моделями и может быть окрашена в один из 9-ти цветов, включая черный, синий, серый или красный.

Характеристики модельного ряда

Серия трубчатых радиаторов содержит модели с 4, 5, 6, 8, 9, 10, 12 и 14 секциями. Ширина самой компактной составляет 200 мм. У нее отопительная мощность находится на уровне 668 Вт. Вес такой модели 11 кг. У самого большого радиатора ширина достигает 700 мм, а мощность обогрева 2338 Вт. Но весить такой радиатор будет 39 кг. На всю продукцию производитель дает гарантию 10 лет. При испытаниях используется опрессовочное давление 18 бар, что разрешает применять рабочее на уровне 12 атм. Температура жидкости допускается до 120 градусов.

Конструктивные особенности

• форма радиаторов вертикальная, но края имеют закругление, поэтому модель придает больше уюта помещению и вписывается в любой интерьер;
• боковой тип подключения (левостороннее и правостороннее);
• расстояние между штуцерами 1735 мм;
• глубина секции 63 мм;
• высота всех моделей стандартна и составляет 1800 мм.

Серия радиаторов Arbonia 2057

Не высокие стальные немецкие радиаторы для установки под окна. Выделяются небольшой глубиной, поэтому не торчат из-под подоконников.

Характеристики модельного ряда

Серия трубчатых радиаторов представлена в более 20 вариантах, где покупатель может приобрести модели от 3-х до 30-ти секций. Компания даже выпускает отдельные секции, поэтому радиатор можно дорастить в случае необходимости. Мощность обогрева каждой секции составляет 67 Вт. Весит секция 500 г и имеет размеры 570х45х65 мм. Опрессовочное давление достигает 15 атм, поэтому в обычной эксплуатации допускается постоянная нагрузка 12 атм. Производитель дает гарантию на товар 10 лет. Разрешается использование теплоносителя с кислотностью рН 7.5 и температурой не выше 120 градусов.

Конструктивные особенности

• серия примечательна узкими трубками, что посодействовало сокращению глубины корпуса до 65 мм;
• возможна как нижняя, так и боковая подводка;
• расстояние между штуцерами 500 мм;
• диаметр резьбы подключения ½ дюйма.

Серия радиаторов Zehnder Charleston 2056

Радиаторы данной серии состоят из двух вертикальных стальных труб, выполненных в виде прямоугольного профиля. Это придает им элегантности и выделяет на фоне большинства товаров конкурентов.

Характеристики модельного ряда

Данная серия стальных радиаторов выпускается с 8, 10, 12, 14, 16 секциями. Максимальный показатель достигает 32 единицы. Параметры каждой секции составляют 48х56 мм с глубиной 62 мм. Конструкция выполнена из малоуглеродистой стали и весит 890 г. Поверхность радиатора окрашивается порошковыми красками по RAL, где доступно 9 вариантов цветов. Опрессовочное давление составляет 16 бар. Рабочий показатель находится на уровне 12 атм. Производитель допускает температуру теплоносителя 120 градусов.

Конструктивные особенности

• увеличенное расстояние между секциями содействует свободному проходу воздуха и ускоренному распределению тепла в помещении;
• нижнее или боковое подключение на выбор;
• межосевое расстояние 500 мм;
• настенный монтаж;
• резьба с диаметром ¾ дюйма.

Конструкция и виды батарей отопления

Отличным вариантом обогрев считается биметаллический радиатор. В состав конструкции входит алюминий, то увеличивает уровень теплоотдачи батареи. Биметаллические радиаторы отличаются высокой прочность ю и долгим сроком службы.

Радиаторы практически вечные. Их единственный недостаток – очень высокая стоимость. Обычно медный обогреватель работает с такими теплоносителями как вода и антифриз. Особенность и эффективность радиаторов заключается в том, что они равномерно рассеивают тепло, чем способствуют увеличению эффективность устройства. А вот самым экономным вариантом обогрев считается использование пластиковых радиаторов.

Конструкция радиаторов:

1. Секционные. Отдельные секции позволяют собрать радиатор конкретного размера, от которого напрямую будет зависеть его мощность.
2. Трубчатые. Металлическая конструкция отличается наличием верхнего и нижнего горизонтального коллектора, к которому приварены вертикальные трубы. Изобретен такой вид батарей для центрированного отопления.
3. Панельные. Стальные и бетонные радиаторы. Последние встраивают в стены, а тепло они передают только, когда происходит излучение.
4. Пластинчатые. Их отличает конвективный теплообмен. Радиаторы состоят из сердечника и насаженных на него ребер из тонких пластин, изготовленных из металла.

Специально для установки радиатора в углу разработаны угловые батареи. Такие радиаторы могут быть изготовлены из любого материала и иметь любой вид конструкции. В дополнение к стандартным системам отопления можно использовать автономные обогреватели, которые отличаются высокой эффективностью.

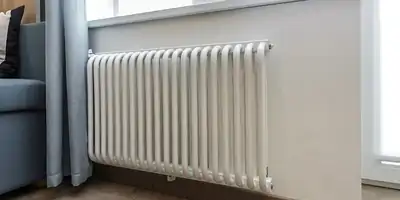

Конструкция трубчатых радиаторов отопления

Внешний вид трубчатых радиаторов в целом мало отличается от традиционных батарей систем отопления, но при этом они изящнее и тоньше.

Одно из главных отличий в том, что трубчатые батареи не монолитны, они состоят из отдельных элементов, предварительно сваренных в единый узел.

Конструкция трубчатого радиатора включает в себя следующие элементы:

• Верхний коллектор.
• Нижний коллектор.
• Стальные трубки, соединяющие коллекторы между собой.
• Штуцеры для подключения к системе отопления.

В зависимости от конкретной модели, в одной секции бывает от 2 до 6 трубок. В свою очередь, число секций колеблется в пределе от 2 до 60. По мере увеличения числа трубок увеличивается глубина самой батареи, что позволяет уменьшить её ширину при сохранении оптимальных показателей теплоотдачи. Этот фактор немаловажен для небольших помещений либо помещений, не позволяющих использовать батарею необходимой ширины.

Справка. Широкий спектр имеющихся в продаже моделей позволяет сделать оптимальный выбор с учётом характеристик и особенностей помещений, которые требуется обогреть.

Элементы трубчатых батарей изготавливаются из стали, прежде всего благодаря высоким показателям прочности, пластичности, свариваемости, а также устойчивости данного сплава к коррозийным процессам. Соединяют отдельные элементы лазерной сваркой, что обеспечивает минимальную толщину сварных швов при высокой прочности и надёжности готовой конструкции.

Фото 1. Трубчатый радиатор вертикального типа. Изготовлен из стали, имеет большое количество трубок.

Основные особенности

Кроме конструкционных особенностей, для такого отопительного оборудования также характерны:

• Вариативность подключения. Благодаря наличию пары боковых и пары нижних штуцеров, подключают устройства к системе теплоснабжения боковым либо нижним способом.
• Вариативность монтажа. Ряд моделей комплектуется ножками, что позволяет размещать батареи на полу без крепления к стене.
• Пониженное гидравлическое сопротивление обеспечивает хорошую пропускную способность во время работы.

Технические характеристики

В зависимости от конкретной модели, основные технические характеристики описываемых агрегатов варьируются в следующих пределах:

• Высота — от 150 до 3 тыс. мм.
• Ширина — от 200 до 2 тыс. мм.
• Глубина — от 50 до 300 мм.
• Толщина стенок — от 1,2 до 2 мм.
• Рабочее давление — до 10 атм.

А также от модели к модели разнятся:

• Количество секций. От данного параметра напрямую зависит ширина радиатора.
• Количество трубок в секции. Влияет на глубину батареи.
• Сечение трубок. Среди имеющихся в продаже моделей наиболее распространены батареи с круглым, прямоугольным и овальным сечением основных элементов конструкции.

Важно! Сечение трубок батареи практически не влияет на её показатели теплоотдачи и имеет скорее декоративную, нежели практическую функцию. Эффективность работы прежде всего зависит от диаметра трубок и их количества в секции

Преимущества и недостатки

Среди неоспоримых преимуществ стальных трубчатых батарей выделяются:

• Лёгкость монтажа, возможность самостоятельной установки.
• Равномерность нагрева.
• Безопасность использования и долгий срок эффективной эксплуатации.
• В большинстве моделей отсутствуют острые углы, что в значительной степени минимизирует вероятность получения травм (прежде всего маленькими детьми).
• Лёгкость в обслуживании и уходе.
• Многообразие модельного ряда позволяет выбрать радиатор, соответствующий интерьеру отапливаемого помещения.

Основные недостатки:

• Невысокие показатели теплоотдачи. При этом данный недостаток прежде всего присущ самым дешёвым моделям с минимальным количеством трубок в секции.
• Высокая стоимость по сравнению с традиционными радиаторами.
• Риск прорыва в местах сварки при сильном перепаде давления.

Вышеозначенный фактор в значительной степени ограничивает круг эффективного и безопасного применения подобных устройств.

Резкие перепады давления преимущественно характерны для систем централизованного отопления многоквартирных домов, ввиду чего специалисты рекомендуют устанавливать трубчатые радиаторы только в частных жилищах, оборудованных автономными отопительными системами.

Внимание! Срок эффективного и безопасного использования трубчатых радиаторов зависит от качества устанавливаемого оборудования, а также соблюдения рекомендаций, приведённых в инструкции по эксплуатации

Устройство

Основные эксплуатационные характеристики радиатора обусловлены его конструкцией и толщиной стенок.

Трубы (два горизонтальных коллектора, соединённых одним вертикальным) в специальном цеху, под давлением обливаются алюминиевым сплавом. Так формируется монолитное изделие из многослойного материала: стальной каркас внутри алюминиевого корпуса.

Наружному слою в процессе литья придаётся сложная форма — в виде развитой системы рёбер. Прибор приобретает обширную теплоотдающую поверхность. Чем больше площадь контакта батареи и воздуха, тем больше тепла отдаст прибор.

Фото 1. Биметаллический радиатор монолитного типа. Изделие представляет из себя цельную конструкцию.

Полубиметаллический радиатор

Двухметаллические приборы, в которых горизонтальные каналы теплоносителя выполнены из алюминиевого сплава, называют полубиметаллическими. Эта особенность наделяет агрегат недостатками алюминиевых радиаторов:

• чувствительностью к кислотности воды;
• истираемостью горизонтальных коллекторов механическими включениями;
• выделением водорода при контакте с водой — причиной воздушных пробок, снижающих эффективность обогрева;
• недопустимостью использования в доме с централизованным отоплением (из-за присутствия присадок в теплоносителе).

Владельцы домов с индивидуальным источником тепла, с водой без примесей и кислотность pH 7—8 не остаются в проигрыше и ценят полубиметаллические батареи за небольшой вес.

Монолитные или секционные

Габариты и мощность водяного теплообменника задаёт изготовитель, если его продукция — монолитные радиаторы. Цельные конструкции служат дольше, выдерживают большее гидростатическое давление.

Производство отдельных секций предоставляет покупателю возможность подобрать нужное их количество. Соединение секций между собой стальными ниппелями происходит в заводских условиях. Герметизируют стыки прокладками из термостойкой каучуковой резины, выдерживающей температуру до 200 °C.

Фото 2. Биметаллический радиатор секционного типа. Устройство состоит из отдельных частей, их можно добавить или убрать.

Секционные радиаторы менее долговечны в силу увеличенного числа соединений, требуют более щадящего режима эксплуатации. По мощности монолитные и секционные приборы равнозначны.

Внимание! Применение каждого радиатора имеет ограничения. Ознакомиться с содержанием технического паспорта следует перед покупкой

3 Расчет в зависимости от площади

Прогревание частного дома или квартиры во время отопительного сезона во многом зависит от правильного расчета количества секций на радиаторе в каждой комнате. Если речь идет о многоквартирном здании, то план составляется специалистами из расчета квадратуры помещения и существующих стандартов.

Однако в частном доме владелец должен самостоятельно выполнить эти действия или обратиться к людям, которые выполняют такие работы. Существует несколько способов расчета:

1. 1. Расчёт с учетом площади считается наиболее простым и подойдет для домов с потолками не выше 3 метров. Формула проста — необходимо умножить площадь комнаты на количество необходимого тепла для каждого квадратного метра. По действующим стандартам вторая цифра составляет 100 ватт. Полученную цифру необходимо разделить на количество тепла, отдаваемого каждой секцией радиатора. Эти данные можно узнать в паспорте отопительного приспособления. Конечный результат — это количество секций. Если цифра с остатком, ее округляют в бо́льшую сторону.
2. 2. Объем помещения также можно использовать для расчёта количества секций. Как правило, этот метод используется для помещений с высокими потолками. Формула аналогична предыдущей, только первое значение — объем комнаты, а норма тепла для обогрева одного кубического метра воздуха стандартная и составляет 41 Вт. После получения конечной цифры ее также округляют в бо́льшую сторону. Отдельная норма, установленная несколько лет назад, относится к зданиям, в которых установлены современные стеклопакеты, и предполагает на каждый кубический метр 34 Вт тепловой мощности.

При расчёте стоит учитывать, что почти все производители во время составления технического паспорта радиатора всегда преувеличивают максимальный показатель теплоотдачи каждой секции. Поэтому лучше брать минимальное значение.

Наиболее точный расчёт могут сделать специалисты, которые используют другие формулы. Они учитывают расположение здания, коэффициент остекления, количество наружных стен, среднюю температуру воздуха в холодное время года. Именно такой показатель считается верным.

https://youtube.com/watch?v=vVOAAAAV0Fo

Выводы и полезное видео по теме

Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:

Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:

Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.

Подыскиваете стальные радиаторы отопления? Или есть опыт применения таких батарей? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь впечатлениями об использовании стальных радиаторов. Блок для связи расположен ниже.
