Приточно-вытяжная вентиляция. виды и предназначение вентиляционных систем

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

• Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
• Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
• Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
• Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
• Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
• Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
• Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
• Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.

Особенности естественной приточно-вытяжной вентиляции

В отличие от конструкций с искусственной генерацией, системы естественной вентиляции используют существующие воздушные потоки из жилых комнат к кухне и санузлу. Движение происходит по коридорам, которые выступают проточными пространствами. Обустроить такую вентиляцию можно даже внутри домов с нестандартной планировкой.

Общее движение воздуха не меняетсяИсточник it.decorexpro.com

Главный вентиляционный узел размещают на верхней центральной части дома. При прокладке труб учитывают, что чистый воздух должен поступать внутрь жилых комнат, а выводиться через подсобные помещения и кухню. Приточные воздуховоды располагают на границе жилых комнат, а вытяжные элементы внутри подсобки, санузла, кухни.

Диффузоры (наружная часть воздуховода) изготавливают из пластмассы, тонкого листового металла. Они выполняют роль распределителя чистого воздуха и вывод отработанного. Внешний выход трубопровода размещают выше, чем устроена крыша. Это предотвращает вторичный забор отработанной массы.

Это наиболее доступный в финансовом плане, самый древний и несложный в монтаже тип вентиляции. Эффективность ее зависит от разницы наружной и внутренней температуры воздуха, параметров атмосферного давления, направления ветра и стабильного поступления в помещение приточного воздуха. Для соблюдения последнего условия придется приложить усилия: держать постоянно открытое окно – не лучший вариант. Для этой цели сейчас принять использовать оконные или стеновые приточные клапаны. Ремонт и обслуживание систем вентиляции естественного типа не представляет больших трудностей и сводится к своевременной очистке вентиляционных каналов и приточных клапанов.

Достоинства	Недостатки
Простой монтаж	Зависимость от погодных условий
Отсутствие затрат на эксплуатацию	Теплопотери в холодное время года
Бесшумная работа	Низкая эффективность при повышенной влажности внутри помещения (не подходит для бани, бассейна)

Пылеуловители и фильтры для работы на производстве

Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.

Она подсчитывается так:

где Квх— это концентрация примесей в воздухе до фильтра, Квых — концентрация после фильтра.

Вид очистительной системы зависит от количества примесей, химического состава и формы.

Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.

Пылеосадочные камеры бывают:

• простыми;
• лабиринтовыми;
• с отбойником.

Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.

Циклон – это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.

Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.

Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.

Электрофильтры – это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.

Используются также гравийные и коксовые фильтры, смачиваемые водой.

Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.

Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.

Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

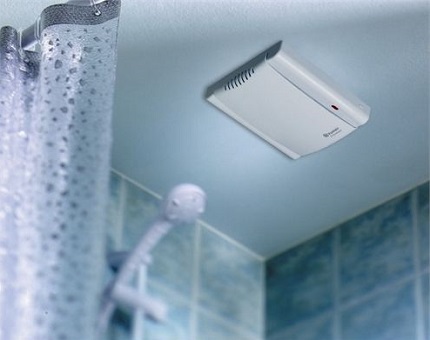

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Устройство естественной вентиляции

Чтобы выполнить устройство вентиляции, работающей по гравитационному принципу, нужно использовать некоторые элементы из списка ниже:

1. Доступ воздуха может обеспечиваться через щели и негерметичные ограждающие конструкции. В нежилых помещениях для этого специально делают отверстия, слуховые окна и продухи.
2. Окна в режиме микрощелевого или обычного проветривания и открытые форточки обеспечивают приток свежего воздуха.
3. Стеновые или оконные приточные клапаны позволяют воздуху проникать в помещение при закрытых герметичных окнах.
4. Иногда с этой целью прокладывается система воздуховодов.
5. Вентиляционные шахты и каналы обустраиваются в многоквартирных и частных домах для удаления застоявшегося воздуха из помещения.
6. Если в доме есть камин или печь, то дымоход может одновременно удалять дым и использованные воздушные массы из помещения.
7. Дефлекторы позволяют усиливать тягу в вытяжной трубе.
8. Вентиляционные решетки закрывают отверстия вентканалов в помещении. Есть решетки, которые монтируются на улице. Они защищают канал от попадания в него мусора, осадков, насекомых, грызунов и птиц.
9. Анемостаты – специальные решетки, отличающиеся от традиционного варианта внешним видом и принципом работы.
10. Иногда для вентиляции устанавливают переточные клапаны в дверном полотне. Вместо них такие же функции может выполнять щель под дверью.
11. Обратный клапан монтируется на воздуховоды с целью защиты от обратной тяги.

Настенные приточные клапаны

Стеновые клапаны пропускают воздух, но хорошо защищают от уличного шума. Они устраняют повышенную влажность и духоту в помещении. Для регулировки потока воздуха есть заслонка. После поступления холодных воздушных масс они смешиваются с теплыми и обеспечивают комфортную температуру в доме.

Стеновые клапаны устанавливают на расстоянии 1,5-2 м от пола. От откоса оконного проема отступают минимум 30 см, в противном случае простенок будет промерзать. Также их можно монтировать под подоконником возле батареи, чтобы холодный воздух с улицы сразу подогревался.

Клапаны на окна

Приточные клапаны на окнах защищают конструкции от запотевания и позволяют проветривать помещения. Существует несколько разновидностей оконных клапанов: одни устанавливаются без сверления рамы или створки, другие требуют сверления отверстий, но отличаются большей эффективностью. Также есть клапаны-ручки, они могут быть укомплектованы сетчатыми фильтрами.

Вентканалы

Вентканалы в стене дома делают в процессе его возведения. Стандартный размер вентиляционных каналов 140х140 мм. Каналы обязательно делают в ванной комнате, в санузле и на кухне. Причем в многоквартирном доме из каждой квартиры идут отдельные каналы. Запрещено делать один вентканал из нескольких помещений.

Вытяжки

Дефлекторы, жалюзийные решетки, усилители тяги и обратные клапаны устанавливаются на вентканалы и воздуховоды с целью повышения эффективности системы и защиты от следующих нежелательных явлений:

• опрокидывания тяги;
• низкой эффективность вентиляции;
• задувания нагревательного оборудования;
• попадания мусора в вентканалы.

Для жилых и производственных помещений

Отличия между вентиляцией в этих случаях связаны не только с тем, что в домах мало вредных реагентов. Разница связана с тем, что очень отличается объем прокачиваемого воздуха. В производственных зданиях вентиляция должна обеспечивать очистку внутренней атмосферы от:

• пылевых частиц;
• микроскопических включений;
• токсичных паров.

Еще относительно недавно в комнате и даже на балконе использовались для проветривания неплотные места в деревянных рамах. Но современные вентилирующие системы хоть и способны успешно заменить их при полном остеклении, работают хорошо только в случае качественного утепления. Раньше всего утеплять конструкцию требуется снаружи, чтобы сократить образование конденсата. Наиболее частый тип вентиляции в этом месте – приточно-вытяжные клапаны, которые:

• почти не бросаются в глаза;
• занимают минимум места;
• исключают появление сквозняков;
• не требуют электроснабжения;
• управляются простыми устройствами.

Свои особенности имеет и обустройство вентилирующих каналов в стене теплого чердака. Кровельные аэраторы направляют приточную воздушную массу в районе карниза. Большинство людей выбирает устанавливаемые в нижней доле карниза софиты с особыми отверстиями. Перфорированные конструкции, пропуская свежие дуновения, блокируют проход насекомых. Благодаря софитам удается сформировать безупречный вид и гарантировать функциональность.

Холодные чердаки вентилируют преимущественно теми средствами, которые создают самостоятельно. Для этой цели применяют пропуск воздуха через:

• решетки и окна фронтонов;
• хребты крыши;
• коньки;
• свесы карнизов.
