Подключение варочной панели к электросети: выбор схемы и реализация проекта

Розетка для варочной панели и духового шкафа

Ну и учитывая, что варочная панель это встраиваемая техника, то розетка ей вообще практически не нужна

Точно так же можно подключить и электрическую или индукционную панели, только здесь нужно обратить внимание на потребляемую мощность и брать провода соответствующего сечения и соединительные приспособления тоже соответствующих характеристик и размеров. Ну а если всё же есть необходимость установить розетку, то лучше взять качественную, производства Германии или другой европейской страны, но ни как не Китай. А ещё лучше вообще поставить нашу отечественную, они как-то более рассчитаны и на наше отечественное напряжение, скачки и отключения да и приборы у нас всегда были достаточно мощные

А ещё лучше вообще поставить нашу отечественную, они как-то более рассчитаны и на наше отечественное напряжение, скачки и отключения да и приборы у нас всегда были достаточно мощные.

Вообще если честно то делать розетку на варочную поверхность не обязательно, можно просто соединить провода методом скрутки и пропаять, это очень надежно. Ну а если нужна розетка то она должна выдерживать достаточную мощность, где то на 25-32 ампер, при 220 вольтах. Варочная поверхность потребляет до 7-8 кВт и требует подведения отдельной жилы кабеля, с вводным автоматом. Розетки могут быть с тремя контактами и с четырьмя, одно и двухфазные соответственно. Исходя из количества имеющихся у вас фаз нужно подобрать варочную поверхность и соответствующую розетку.

Электрическая варочная панель достаточно мощный потребитель электроэнергии, для неё нужно не только хорошую розетку, но и желательно провести отдельную линию электропроводки от щитовой, установив индивидуально для неё рубильник, либо выключатель с предохранительными пробками либо автоматами.

Розетку нужно обязательно заземлить, сейчас всё вилки идут как говорят «евро» — то есть имеют толстые контакты и третий контакт заземления — вот так она выглядит вилка «евро» и розетка под неё — устанавливать розетку нужно с маркировкой не менее 16 ампер.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4	ВВГ, ВВГнг кабель 3х6	NYM кабель 3х4	NYM кабель 3х6

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20А	Коробка накладная Leten для настенного монтажа розеток 32А	Коробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20A	ABB Автоматический выключатель 1P C32A	ABB УЗО 2Р 25A 30мА	ABB УЗО 2Р 40A 30мА

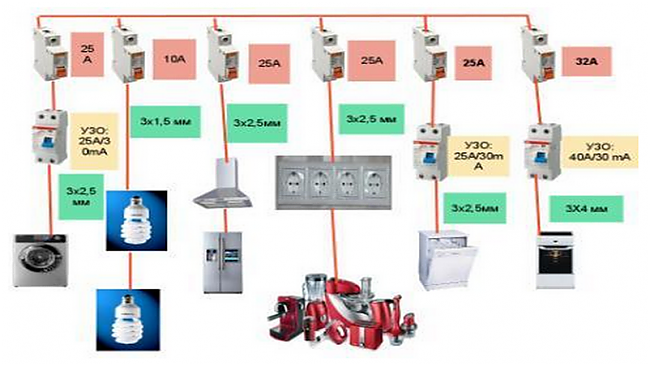

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить

Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+	Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20A	ABB Автоматический выключатель 3P C32A	ABB УЗО 4Р 25A 30мА	ABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20А	Коробка накладная Leten для настенного монтажа розеток 32А	Коробка Batibox для скрытого монтажа розеток 32А

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».

Прокладка и фиксация гофры с проводом в штробе

• Выбираем из подготовленного заранее инструмента емкость для алебастр и узкий шпатель.
• Провода для розетки у нас уже подведены, поэтому протаскиваем их в гофру. Предварительно отрезаем гофру нужной длины.
• В месте перехода гофры с пола на стену жестко закрепляем гофру в штробе при помощи хомута, дюбеля и шурупа.

Статья по теме: Какие обои подходят для кухни

Уложите гофру с проводом в штробу. Расстояние от гофры до поверхности стены должно быть не менее 5 мм.

• При этом зафиксируйте гофру с проводом при помощи гвоздей или саморезов, если позволяет плотность стены.
• Если стена бетонная придется примораживать гофру короткими участками, держа ее руками или сделать распоры из подручных реек.

Смочите шторобу водой.

Зафиксируйте гофру в штробе при помощи разведенной алебастры.

Подождите около 10 минут

Счистите лишний раствор при помощи металлического шпателя.

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки

Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.

Подключение через клеммную колодку

Такое подключение осуществляется в двух случаях:

• если соединительный кабель варочной панели или духового шкафа не имеют вилки;
• если в качестве элемента подключения к сети на самом устройстве установлена клеммная колодка.

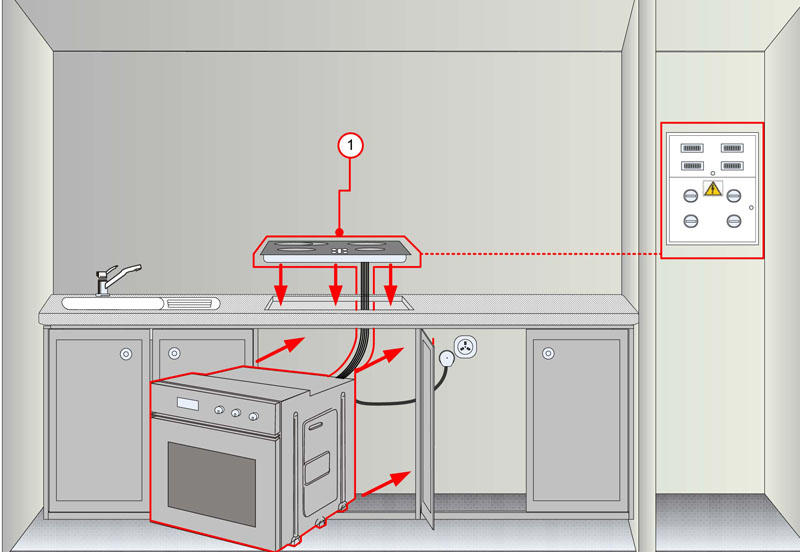

На рисунке 4 оба этих случая изображены в схематической форме.

Варианты подключения кабеля к панели и духовой печи

В последнем случае для подключения соедините кабелем две клеммные колодки: самого устройства и линейную, а сам кабель не входит в комплект поставки устройства и приобретается отдельно.

Данный вариант трудоемок в реализации, но не ограничивает расстояние между шкафом/варочной панелью и точкой вывода силового кабеля, а также позволяет очень точно подобрать длину кабеля подключения и избежать образования петель.

Чаще всего функции линейной клеммной колодки выполняет так называемая барьерная колодка.

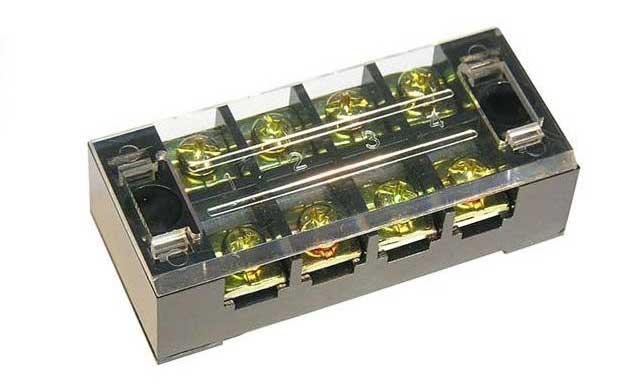

Один из вариантов исполнения барьерной колодки

Свое название данная разновидность клеммника получила из-за наличия выступа-барьера, разделяющего крепежные компоненты входной и выходной сторон устройства.

Колодка может устанавливаться открыто на стене или же монтироваться внутри разделочной коробки, для чего в ней предусмотрены соответствующие крепежные отверстия под винты или шурупы.

Схема

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку. Ни в коем случае нельзя подключать к этому кабелю другие бытовые приборы и технику.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Как установить?

Профессионалы не выдвигают особых указаний. Зачастую, это цокольная часть кухонного помещения и высота в 10 см. Когда же духовой шкаф находится выше уровня стола, розетка должна монтироваться рядом с ним.

Не стоит располагать механизмы и другие вспомогательные устройства сразу за техникой. В противном случае, они могут упереться друг в друга, и не встать как положено. Точно по такому же принципу устанавливаются и другие устройства. Источники электропитания должны выводиться недалеко от устройств, или ниже её уровня в том случае, когда её монтаж планируется осуществлять непосредственно над полом.

То, как именно будет осуществляться монтаж, должны выбирать владельцы дома на свой вкус. Если дом имеет кирпичные или бетонные стены, мастеру можно выбирать любой способ.

С точки зрения безопасности, скрытые установки являются более надёжными. Единственное правило, которым нужно руководствоваться —  это то, что владельцам нужно исключить взаимодействия кабеля с горючими веществами, воспламеняемым пластиком, а также деревом.

К исключению относятся деревянные постройки. Требования пожаробезопасности разрешают производить только наружный монтаж, так как само по себе дерево относится к легко воспламеняемому материалу, поэтому прятать в него все возможные провода категорически запрещено.

Это же правило касается и деревянной кухонной мебели. Поэтому, если, к примеру, розетка духового шкафа должна располагаться неподалёку, то мастеру придётся проделывать отверстие в задней стенке и устанавливать конструкцию в стену, но ни в коем случае не в сам шкаф.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Возможные ошибки

Одной из наиболее распространенных ошибок является то, что панель сама по себе подключена, но может самостоятельно включаться и выключаться. Это будет следствием неправильной установки. Проблема эта может быть из-за:

• активной защиты от детей;
• попадания влаги на сенсорные элементы оборудования;
• случайного нажатия не на ту клавишу.

Ряд моделей имеет особую функцию распознавания посуды, поэтому пока на панели не будет сковороды или кастрюли, оборудование не начнет работу. Еще одна проблема – только 2 из 4 конфорок работают. Данная ситуация может сложиться по причине блокировки, что появляется при подключении однофазным способом 3-фазных моделей.

Блокировка делается программным методом, поэтому прежде чем смотреть особенности подключения, следует ознакомиться с инструкцией к оборудованию. Как можно убедиться, осуществить подключение к розетке варочной панели и духового шкафа своими руками не так уж и сложно.

О том, как подключить варочную панель к электросети, смотрите в следующем видео.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

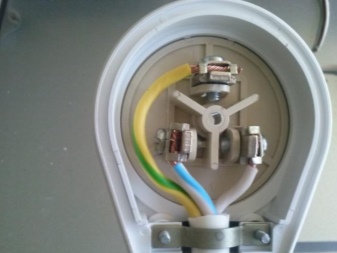

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Как подключить газовую духовку

Сегодня подключение газовых духовых шкафов производится при помощи двух вариантов соединяющих деталей, а именно:

• гибкие шланги;
• негибкая трубка, которая изготовлена из медного или стального сплава.

До того как подключить газовую духовку, надо разобраться с разводкой вышеуказанных шлангов:

• подсоединение при помощи специального разъёма, расположенного недалеко от оборудования;
• после того как все работы завершены, надо убедиться в том, что трубки не перегнулись, а топливо без препятствий поступает к устройству;
• при подключении газового духового шкафа учтите, что длина шланга не должна превышать два метра;
• общее число соединений – минимальное.

Подключение газовой духовки происходит в несколько этапов.

1. Определяется тип духовки.
2. Проводится подключение и пробный пуск.
3. Важный этап – подключить технику к газу.

Важно учитывать то, что подключать газовую духовку можно только на участках трубопроводов, расположенных недалеко от крана, при помощи которого можно регулировать подачу этого горючего вещества

Прокладка и фиксация гофры с проводом в штробе

• Выбираем из подготовленного заранее инструмента емкость для алебастр и узкий шпатель.
• Провода для розетки у нас уже подведены, поэтому протаскиваем их в гофру. Предварительно отрезаем гофру нужной длины.
• В месте перехода гофры с пола на стену жестко закрепляем гофру в штробе при помощи хомута, дюбеля и шурупа.

Статья по теме: Монтаж электропроводки на кухне

Уложите гофру с проводом в штробу. Расстояние от гофры до поверхности стены должно быть не менее 5 мм.

• При этом зафиксируйте гофру с проводом при помощи гвоздей или саморезов, если позволяет плотность стены.
• Если стена бетонная придется примораживать гофру короткими участками, держа ее руками или сделать распоры из подручных реек.

Смочите шторобу водой.

Зафиксируйте гофру в штробе при помощи разведенной алебастры.

Подождите около 10 минут

Счистите лишний раствор при помощи металлического шпателя.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А.  Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство —  это может нести угрозу здоровью и жизни.
