Процесс производства винтовых свай при помощи самодельного оборудования.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Пошаговая инструкция по монтажу

Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.

Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Подготовка ямы для опоры

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Заглубление опоры

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

Усиление бетонным раствором

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса

Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы

Механическая установка

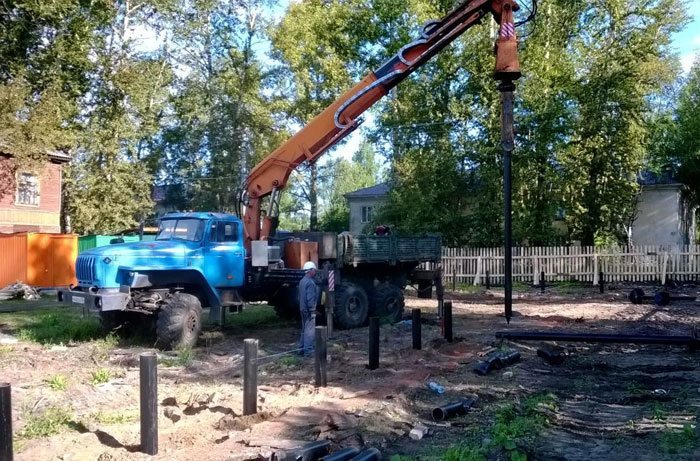

Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.

Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

Механический монтаж винтовых опор

Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:

• заливают бетоном;
• приваривают оголовники;
• обрабатывают швы.

От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

Выбор конструкции свай

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

• Трубчатое тело;
• Литой или сварной конусообразный наконечник;
• Лопасть различной конструкции;
• Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

3 Изготовление опорных элементов – будем аккуратны и внимательны

Чтобы сделать винтовые сваи высокого уровня надежности своими руками, следует учесть ряд рекомендаций и разобраться с технологией их производства. Геометрические размеры опор берутся не с потолка. Они рассчитываются с учетом типа почвы, параметров фундамента, который будет на них монтироваться, общей массы постройки. Диаметр труб для изготовления свай строго регламентируется. Сечения должны быть следующими:

• для промышленных, многоэтажных и частных тяжеловесных строений – 15,9–32,5 см;
• для кирпичных, каменных, деревянных и блочных частных домов – 13,3;
• для каркасных жилых построек – 10,2–10,8;
• для заборов, легких сараев и хозстроений – 5,7.

Также необходимо грамотно подобрать длину трубы и наконечника, сечение, угол наклона и шаг лопасти, толщину стали, линию присоединения винта к опоре. Дадим несколько советов мастерам-самоучкам. Изготовление свай для оснований под легкие домостроения производим из труб толщиной не менее 4 мм длиной от 2 м. Конусы и лопасти нарезаем из стальных листовых заготовок. При этом не забываем о том, что винты характеризуются особой конфигурацией. Разметка конуса выполняется в виде треугольника с равными бедрами. Причем основание такой геометрической фигуры должно соответствовать длине окружности. Чтобы было понятнее, изучите предложенный чертеж.

Стандартная протяженность конусообразного наконечника равняется 15 см. Желательно делать эту часть изделия литой. Если такой возможности нет, нам потребуется разрезать концы труб на секторы заданного размера, а затем сварить их на конус, после чего выполнить качественную рихтовку образовавшихся швов. Далее. Изготовление винта осуществляем, ориентируясь на глубину вкручивания сваи. Тут нужно знать следующее. Винт должен иметь тем меньшие размеры, чем глубже в грунт монтируется опора.

Обязательно иметь под рукой чертежи, по которым мы и будем выполнять работы. Без таких схем создать качественные сваи не получится. В идеале составление чертежей нужно доверить специалистам. Их услуги не настолько дорогие, чтобы рисковать целостностью, прочностью и долговечностью строящегося фундамента и всего дома.

Отдельные заготовки для опорных элементов соединяем с помощью электрического сварочника (желательно использовать трехмиллиметровые электроды). Строго соблюдаем параметры, указанные на чертежах. Даже самые незначительные их изменения нередко становятся причиной нарушения технологии изготовления винтовых деталей.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

• Из тела трубы;
• Из отдельных сегментов;
• Цельнометаллические;
• Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.

Конструкция винтовых свай

Вопреки расхожему мнению, сваи винтовые стальные (СВС) создавались не для снижения бюджета строительства, а для гарантированной компенсации сил пучения на элементы фундамента, легкого достижения нижних опорных пластов. Существуют различные виды винтовых свай для малоэтажного строительства, однако их конструкция во многом схожа:

• тело – бесшовная труба (4 – 4,5  мм стенка), обычно из стали Ст3, максимальным ресурсом обладают конструкции из сталей 30ХМА, толщиной стенки 6 – 10 мм;
• лопасти – навариваются на тело или имеют вид самостоятельного наконечника (сварка, литье), привариваемого к телу сваи.

Подобная конструкция многофункциональна – лопасти преобразуют крутящий момент в продольное перемещение при погружении, компенсируют горизонтальные усилия, обеспечивая стабильность геометрии. Поэтому на СВС дома можно строить на вечномерзлых, слабых и пучнистых грунтах.

Разновидности винтовых свай

Рис. 1. Виды винтовых свай.

Перед тем, как выбрать винтовые сваи для фундамента дома, необходимо изучить требования нормативов СНиП от 1985 года за номером 2.02.03 (проектирование свайных полей), точнее последнюю редакцию от 2011 года – СП 24.13330 для расчета несущей способности основания.

Для различных сооружений существуют несколько типов СВС:

• узколопастные – многовитковый аналог шурупа, литой наконечник соединяется с телом сваи сваркой, для вечной мерзлоты используются варианты с зубьями по периметру нижнего среза (Рис. 1, Вар. 4), для почв с большим содержанием камней, осколков и плотных пород применяются заостренные наконечники (Рис. 1, Вар. 3);
• широколопастные – одна лопасть литого наконечника с 1– 1,5 заходом (Рис. 1, Вар. 1);
• многолопастные – несколько лопастей по длине для улучшенного опирания, компенсации вертикальных подвижек (Рис. 1, Вар. 2).

Здания максимально разрешенной этажности (3 уровня с мансардой) в малоэтажном строительстве можно строить исключительно на многолопастных СВС. Для легких построек достаточно однолопастных модификаций с широким винтом либо узкой спиралью наконечника в зависимости от типа грунта. Для винтовых свай предусмотрена стандартная маркировка:

• СВС – сварной наконечник;
• ВСЛ – литой наконечник;
• СВК – конусная модификация, может обозначаться СВС-К;
• СВП – конструкция дополнена пикой, варрант обозначения СВС-П;
• ВАУ – анкерное устройство винтового типа (сборная конструкция).

Литой наконечник винтовой сваи.

Для решения специфических задач производители выпускают сваи переменного диаметра, сложной конфигурации:

• серия Z – винтовой анкер для легких конструкций;
• серия Т – пластина оголовка с монтажными отверстиями;
• серия U – П-образный оголовок;
• серя F – круглый фланец;
• серия R – квадратный фланец.

Стандартными диаметрами СВС, СВЛ являются 57 – 325 мм. Изделия специальных серий имеют размер 159 мм, максимум. В маркировке последовательно отражается тип сваи, диаметр ствола, толщина стенки, размеры лопасти, общая длина изделия. Существуют особенности маркировки отдельных производителей. Например, фирма Фундэкс добавляет Ф1, Ф2 после стандартного обозначения (две, одна лопасть, соответственно).

Схема винтовой сваи.

В середине 20-го столетия для нужд армии выпускались максимально прочные СВЛ со следующими характеристиками:

• литой наконечник;
• винт 14 мм, 6 мм (возле конуса, с края, соответственно);
• бесшовная труба (Ст20);
• горячее цинкование (140 – 200 микрон).

При заявленном 100 – 180 летнем ресурсе эти изделия эксплуатируются до сих пор, поэтому реальный эксплуатационный период пока не известен.

Область использования

Лестница на винтовых сваях.

В 70% случаев индивидуальные застройщики не подозревают, что СВС можно использовать, не только для опирания коттеджей и бань, но и для изготовления фундаментов следующих конструкций, значительно сокращая время строительства:

• шумозащитные экраны, заборы;
• беседки, теплицы, малые архитектурные формы;
• усиление монолитных фундаментов (плита, лента);
• оттяжки, анкеры, столбы ЛЭП;
• временные сооружения с возможностью демонтажа (аттракционы, павильоны);
• мосты, причалы, укрепление откосов;
• рекламные конструкции.

В нормативах СНиП приведены детальные инструкции, как выбрать винтовые сваи для конкретных эксплуатационных условий. Для большей надежности рекомендуется красить изделия специальными антикоррозионными ЛКМ.

Самостоятельное изготовление винтовых свай

Сваи ручного производства

Выбрав в качестве основания дома свайный фундамент, необходимо определить, какие сваи будут использоваться. Элементы заводского изготовления отличаются прочностью и надежностью, но стоят дорого. Сваи собственного изготовления потребуют меньших затрат, но гарантия качества в этом случае сводится к минимуму.

Остановив выбор на сваях ручного производства, важно тщательно изучить конструкцию винтовой сваи и технологию ее изготовления

Конструкция сваи

Сваи и заводского, и собственного изготовления имеют одинаковое строение:

https://youtube.com/watch?v=mTynuSvGAwo

• Основным элементом винтовой сваи является ствол. Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
• Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
• Не менее важна спиральная лопасть, приваренная к конусному наконечнику.
• На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.

Подготовка к изготовлению свай

Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:

• Диаметр ствола.
• Высота конусного наконечника.
• Общая длина сваи (ствол + наконечник).
• Расстояние между нижним краем лопасти и вершиной конуса.

Чертеж изделия во многом облегчит его разметку и сборку.

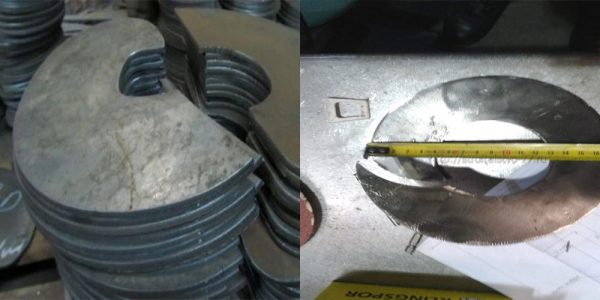

Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

Изготовление конусного наконечника

Конусный наконечник

Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
Полученные треугольники на конце трубы сбивают к центру до полного соединения.
Линии стыков проваривают сплошным швом

При этом важно следить за качеством работы.

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи

При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

Выбор металлопроката

На качество и долговечность эксплуатации свай влияет много факторов. Главным из них является качество металлопроката всех компонентов сваи. В России нет четких правил, в том числе и государственного стандарта, которые бы регламентировали все характеристики винтовых свай. Для изготовления свай отлично подойдут стали с низким содержанием углерода — до 0,25%. Покупая металлопрокат, попросите у продавца сертификат качества и документы о прохождении технического контроля.

При изготовлении свай, в основном, используют трубу следующих диаметров: 57, 76, 89, 108, 133 мм.

Конструкция винтовой сваи состоит из трех частей:

• ствол;
• наконечник с винтовой лопастью;
• оголовок.

Конструкция свай предусматривает два варианта выполнения наконечника:

• сварной — используется часть ствола сваи, которую сужают в конус;
• литой с лопастью — приваривается на ствол сваи.

В качестве ствола сваи используют стальную трубу. Это могут быть цельнотянутые трубы или со сварным швом. Очень часто для самодельных свай используют бывшую в употреблении трубу нефтяной промышленности.

Несущую способность сваи обеспечивает винтовая лопасть. Лопасть может крепиться как на сам наконечник, так и на ствол сваи. Это не имеет принципиального значения. В домашних условиях обеспечить точный расчет и плотное прилегание лопасти к наконечнику очень проблематично, поэтому, в основном, лопасть монтируют на ствол сваи.

Для уменьшения трудозатрат можно использовать готовые литые наконечники с винтовыми лопастями, к которым приваривают ствол сваи. Применение литого наконечника обеспечит правильный заход витка шнека, а также отсутствие опасности обрыва лопасти, гарантирует высокую надежность изделия. В свою очередь использование готового наконечника удорожает стоимость винтовой сваи. Например, литой наконечник на 108-ю трубу в разных производителей стоит от 750 рублей за штуку.

Как самостоятельно закрутить винтовые сваи

Подготовив несколько отверстий, было решено пробовать вкручивать своими силами. Работали вдвоём, причём сваи вкручивались относительно легко и останавливались примерно на одном уровне. Ориентировочно – это 170-180 см. Судя по всему на этой глубине начинался другой более плотный материал, а может быть такие же – большие камни. Глубина промерзания в нашем регионе гораздо меньше.

Работа велась стандартным способом: в технологическое отверстие вверху сваи вставляли согнутый лом. С двух сторон лом удлиняли кусками труб по 2,5-3 метра. Получался довольно хороший рычаг, благо место под строительство заранее было подготовлено. Контроль вертикали вели обычным пузырьковым уровнем, без использования двухстороннего магнитного. Ямки засыпали и трамбовали тем грунтом, который из них извлекли.

После того, как все сваи были вкручены, на трубах сделал разметку горизонта, чтобы обрезать их в одну плоскость. Для этого применялся обычный гидравлический уровень. У меня есть лазерный, но в яркий солнечный день такой вариант не годится. Первоначальная высота сваи была отмечена 100 см., соответственно на более высоком уровне участка она получилась 80 см. И это хорошо видно на фото.

Чтобы точно отметить горизонтальный рез по периметру всей трубы, использовался обычный лист бумаги формата А4. Его как раз хватает, чтобы обернуть сваю диаметром 89 мм. и при этом сделать точную аккуратную разметку. Чёрный маркер хорошо был виден на рыжем цвете железной трубы.

Маленькая «болгарка», 4 тонких отрезных диска на 115 мм., 45 минут неторопливой работы и все сваи были обрезаны в один уровень. Остатки лишних отрезанных труб получились от 40 до 65 см. И не забывайте одевать защитные очки или маску. Глаза у вас одни и других не будет…

Теперь предстояло залить сваи бетоном. Заранее был приготовлен речной песок (примерно 40-50 ведер) и 2 мешка цемента марки 400. Раствор готовили в старом алюминиевом баке, который раньше служил в столовой или общепите. При помощи перфоратора и насадки-миксера такая работа не составила особого труда. Цемент и песок смешивались в пропорции 1:3.

Через некоторое время после заливки и трамбовки (обычная арматура 6-8 мм. для прокола раствора), бетон даёт усадку. Приходится подливать раствор в уровень труб ещё 6-8 см. Стоит это учитывать и не устанавливать оголовники сразу.

На следующий день были установлены и приварены оголовники. Монтаж элементарный: одеваешь сверху на трубу и привариваешь вертикальным швом (я делал именно так). Со сварных швов был удалён шлак небольшим молотком.

Так как у меня есть хороший краскопульт, компрессор и длинные кислородные шланги, решил покрасить винтовые сваи в чёрный цвет. Использовалась краска по металлу и ржавчине 3 в 1.

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Когда используются винтовые сваи?

Применение металлических свай оправдано в том случае, когда грунты на участке строительства пучинистые, либо участок подвергается частому подтапливанию. Их применение также возможно на участках с неровным рельефом. Кроме устройства фундаментов под дома винтовые сваи используются для строительства таких сооружений как – линий электропередач, ограждений, мостов и прочего.

В жилом строительстве винтовые сваи применяются чаще всего при возведении каркасно -щитовых или каркасно — панельных домов с небольшим весом.

Преимущество винтовых свай

Однако сваи заводского изготовления стоят не так уж и дешево, поэтому многие, кто решился на такое строительство, озабочены вопросом, как сделать самому винтовую сваю, чтобы удешевить строительство.

Что представляют собой винтовые опоры?

Это полые металлические трубы, на конце которых имеются специально устроенные лопасти и конус, посредством которых происходит их вкручивание в грунт. Наконечники, лопасти, диаметр и общая длина свай может быть различная.

В заводских условиях, если эти лопасти не отлиты единым целым с трубой, то их наваривают специалисты высокого профиля с использованием специальной сварочной аппаратуры. Кроме этого сваи должны иметь прочное антикоррозийное покрытие, которое при самостоятельном изготовлении данных элементов фундамента вряд ли возможно.

При установке данных изделий осуществляется пробное вкручивание их в грунт. Конец сваи должен достичь твердого основания, в противном случае здание будет постоянно проседать, в результате чего изменятся его геометрические размеры и возможно дальнейшее разрушение всей конструкции.

Количество и длина свай определяется инженерными расчетами, основанными на данных геологических изысканий и проектных размерах здания. По окончании монтажа в полость свай заливается бетон. При сложном рельефе участка сваи можно наращивать, т.е. наращивают их оголовки. Для дальнейшего возведения здания верх свай связывают между собой ростверком, выполняемым из железобетонных балок, плит, деревянного бруса, или швеллера.

Какие сложности при изготовлении свай своими руками?

Самостоятельное изготовление винтового стержня, для удешевления строительства, конечно возможно, но вот стоит ли этим заниматься, если учитывать все риски, которые могут возникнуть при некачественном изготовлении данного элемента.

В первую очередь винтовой стержень должен обладать достаточной прочностью, чтобы выдержать вес всего здания, а для этого нужно знать марку стали, толщину и длину стержня. Узнать это можно только путем сложных инженерных расчетов, которые не под силу обычному застройщику.

Второй момент – это антикоррозийная защита металлической сваи. Ведь каждому известно, что находясь в земле, любое железо ржавеет с немыслимой быстротой, поскольку грунт постоянно влажный. Если при производстве свай промышленным методом они защищены слоем цинкового покрытия, то в условиях собственного строительства застройщик может нанести лишь несколько слоев краски или иного состава, препятствующего образованию коррозии.

Однако при вкручивании в грунт боковые поверхности контактируют со всем, что встречается на пути сваи, и самая хорошая защита может быть нарушена, если в земле попадутся слишком твердые куски земли или камней. В этом случае процесс коррозии может начаться сразу же после того как свая будет установлена
.

В третьих вы не сможете сделать наконечник сваи надлежащей прочности, здесь потребуется квалифицированный сварщик, необходимое сварочное оборудование, поскольку при некачественной сварке возникает риск отрывания лопастей или их деформирования при вкручивании сваи в грунт, а это чревато уменьшением прочности фундамента или его перекоса. И здесь предпочтение отдается изделиям промышленного производства.

Это еще один фактор, который нужно учитывать прежде, чем сделать винтовые сваи своими руками.

Как видите слишком много минусов при изготовлении свай самостоятельно, но люди все равно решаются на их кустарное производство. А почему? На этот вопрос ответ может быть только один – цена. Слишком дорого обходятся фундаменты, выполненные на сваях заводского изготовления, к тому же не всегда качество соответствует цене.

Потому что самые дешевые винтовые сваи изначально должны вызывать подозрение. Ведь люди не зря придумали поговорку «хорошее не может быть дешевым».

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.
