Как правильно сделать ретро проводку своими руками: монтаж витой электропроводки в деревянном доме на фарфоровых изоляторах под старину

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

• На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.

• Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить  3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

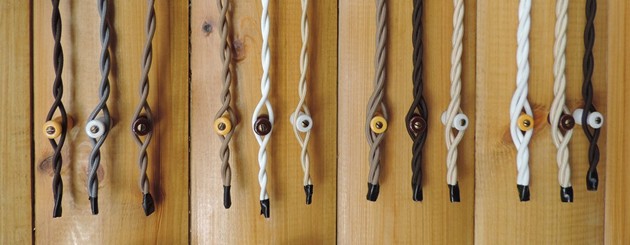

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля  порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний —  VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Техника безопасности

Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.

При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:

• декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
• при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
• высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
• на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
• вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.

Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).

Обустройство и эксплуатация декоративной проводки в частном доме возможны лишь при соблюдении требований техники безопасности (ТБ). Только при выполнении данного условия удается реализовать все ее преимущества и достоинства.

Источники

• https://m-strana.ru/design/provodka-v-stile-retro/
• https://diy.obi.ru/articles/retro-provodka-alternativnii-variant-dlya-derevyannogo-doma-18906/
• https://odinelectric.ru/wiring/wires/delaem-otkrytuyu-retro-provodku-svoimi-rukami
• https://DrevoGid.com/stroitelstvo/dom/kommunikatsii/retro-provodka.html
• http://evolutionlight.ru/montazh-elektroprovodki-na-izolyatorah/
• https://master-houses.ru/elektricheskaya-provodka-v-derevyannom-dome-v-stile-retro/
• http://ElectroManual.ru/montazh-elektroprovodki-na-izolyatorax-pod-starinu-kak-podobrat-materialy/

Ретро проводка в интерьере

Вообще, чтобы открытая проводка хорошо смотрелась, надо очень постараться. Ведь все находится на виду, все огрехи бросаются в глаза. Если ретро-проводка делается в деревянном доме, то от каждого неверно закрученного шурупа остается след, который замаскировать сложно.  Потому перед началом работы нарисуйте все на плане, перенесите всю разметку на стены и только потом начинайте. Если вы не уверены в том, правильно ли вы разместили розетки/выключатели, не знаете хорошо ли они будут выглядеть именно в этом месте, попробуйте закрепить под потолком шнур (хоть на малярный скотч, хоть очень тонкими гвоздиками). Так можно будет с большей вероятностью представить как все вместе будет смотреться.

Комбинированный вариант — в трубах и без

Еще момент. Если деревянный дом еще «садится», провода натягиваете. Если сруб уже отстоялся или сложен из клееного бруса и усадки ожидать не стоит, лучше провода не натягивать. Они не должны провисать, но и слишком натянутыми быть не могут. В общем, удачи! А для вдохновения несколько фото того, как можно сделать ретро проводку.

Фото интерьеров

Всегда лучше посмотреть несколько уже «готовых» помещений. Так проще понять что же именно вам нравится, а что нет, составить предварительное представление о том, как все может выглядеть.

Пример разводки снизу — кабель идет под чистовым полом в металлическом коробе, по стенам поднимаются только витые шнуры к месту установки розеток и выключателей

Цвет подрозетника может быть контрастным по отношению к стене, но он также должен присутствовать в других деталях интерьера

Неплохо смотрятся и на обоях, так что ретро проводку можно сделать и в квартире, но стиль должен соответствовать….

Это вариант с пластиковыми монтажными коробками и выключателями

Ретро-проводка может быть сделана в трубах. В них закладывается обычный кабель

Так выглядит ретро проводка из труб в интерьере

Как можно организовать двойную розетку в узком простенке между окнами

На кухне проводка в стиле ретро тоже смотрится вполне органично

Коллекции розеток/выключателей в ретро стиле

Часто на идею оформления всего помещения может натолкнуть конкретная вещь. Если речь идет о специальных электрических монтажных изделиях в стиле ретро, то такой вещью может стать даже розетка или выключатель. Некоторые коллекции и интересные модели разных производителей выложим ниже. Они разные по оформлению, возможно, что-то понравится вам.

Наиболее популярная модель ретро выключателей — так называемая бабочка

Российская фирма Гусев выпускает фарфоровые розетки/выключатели с росписью

Это их электрика в белом с латунными элементами

Еще одна хорошо зарекомендовавшая себя фирма — Сальвадор

Это их интересные сдвоенные розетки

Роспись все-таки смотрится неплохо, но требует чтобы стиль соответствовал

Это фарфоровые выключатели хорошо известно фирмы Legrand. Стиль совсем другой

Есть и такие. Они больше будут сочетаться со стилем модерн или ретро

И такой вариант. Его, кажется, можно вписать даже в классику

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель

А теперь пройдемся по плюсам:

#1 — Это конечно же соответствие ретро проводки нормам и правилам монтажа.

В статье «Электропроводка в каркасном доме от А до Я» расписано почему нельзя делать электрику в деревянных домах скрыто. А вот открытая проводка под старину полностью удовлетворяет этим правилам.

#2 — В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.

#3 — В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».

#4 — Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.

#5 — Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРОВОДКИ ПОД СТАРИНУ

Такая конструкция внутренней проводки проектировалась в то время, когда большинство домов были деревянными. Подобный способ монтажа проводов на деревянных поверхностях является оптимальным с точки зрения минимизации пожарной опасности.

Резюмируя, можно отметить, что описываемый способ монтажа электропроводки, именуемый ныне «ретро», имел следующие преимущества:

• отсутствие непосредственного контакта с деревянными поверхностями стен и потолков, которое снижает опасность возгорания;
• наилучшие условия для охлаждения проводов в процессе эксплуатации;
• возможность лёгкого обнаружения повреждения проводки и быстрого её ремонта.

Главным недостатком наружной электропроводки на роликах всегда считалось то, что она портит интерьер помещения. Однако теперь, похоже, данный пунктик поменял знак с минуса на плюс. Наиболее естественно ретро электропроводка смотрится на деревянных стенах или панелях, имитирующих натуральное дерево.

Сегодня производители, подстраиваясь под запросы «гурманов» старины, предлагают различные декоративные варианты проводов, имитирующих изделия прошлого века. Понятно, что цены на такую продукцию заметно выше, чем на обычные провода массового производства без имитации ретро.

С другой стороны, качество современных изоляционных материалов позволяет достичь более высокой термостойкости и длительности срока службы проводов.

Так, если при производстве проводов в прошлом веке, как уже было сказано, использовалась изоляция из резины и тканевой хлопчатобумажной оплётки, то сегодня в качестве внутреннего слоя изоляции применяется поливинилхлорид.

Что касается наружного слоя, играющего главную роль в имитации проводки под старину, можно выбрать различные варианты:

• хлопчатобумажная тканевая оплётка пёстрой или однотонной окраски, пропитанная специальным лаком для усиления декоративного эффекта;
• оплётка, выполненная из шёлковых нитей с различными вариантами пропитки;
• плетёное покрытие из стекловолокна.

Трудно сказать, какой вариант электропроводки окажется дешевле в каждом конкретном месте, так как цена на товар такого рода не всегда имеет функциональную связь с его потребительскими качествами, но с чисто технической точки зрения, стекловолокно наиболее термостойко и не требует никакой обработки для снижения горючести.

Разумеется, приобретая провод для монтажа проводки в ретро стиле, покупатель будет ориентироваться в первую очередь на её внешний вид и соответствие интерьеру.

В этом плане продукция предприятий, специализирующихся на выпуске электрики под старину весьма разнообразна. Возможен выбор проводов, роликов, выключателей розеток, соединительных коробок разнообразных оттенков и рисунков.

Учитывая высокую стоимость декоративной электропроводки в стиле ретро, при планировании монтажа электропроводки под старину, можно добиться существенной экономии средств, выполнив основную часть разводки обычным кабелем.

Необходимо выделить ту часть электропроводки, располагающейся на наиболее видных местах и должна выглядеть как проводка винтажная.

Целесообразно электропроводку в стиле ретро использовать для обвязки выключателей, подвода питания к люстрам и бра, питания электрических розеток, предназначенных для подключения электроприборов сравнительно небольшой мощности. Дело в том, что монтировать таким образом провода, имеющие сечение более 2,5мм2 затруднительно, и выглядят они не очень аккуратно.

Поэтому, питание электроприборов, номинальная мощность которых требует прокладки кабелей сечением 4мм2 и более, лучше осуществлять обычным кабелем с использованием скрытой прокладки электропроводки. При этом можно размещать провода в трубах или специальных кабельных каналах.

Кроме проводов и монтажных роликов, требуется приобретение электроустановочных изделий – выключателей, розеток. К сожалению, цены на такие ретро изделия также достаточно велики.

Сколько стоит монтаж ретро проводки – обзор цен за работу

В среде профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определённого художественного вкуса. Если проводку делают в деревянном бревенчатом доме, то надо чувствовать дерево, согласовывать общий рисунок монтажа и размещение электротехнических изделий с ритмом расположения досок и брёвен. В современной городской квартире необходимо чувствовать стиль дизайна, и открытая проводка не должна ему противоречить.

Повышенные требования к мастерству электромонтажников являются предпосылкой к повышенным запросам на оплату их труда. Ценник определяется брендом монтажной компании и, не в малой степени, брендом компании-производителя кабеля и установочных изделий. Поэтому разброс цен довольно широкий.

Ниже приводятся усреднённые цены на основные операции по выполнению открытой электропроводки.

Прокладка витого кабеля зависит от количества жил в нём и от сечения жилы. Цена протяжки одного погонного метра двухжильного кабеля с сечением жилы 1,5 мм² равна примерно 60 рублям, а трёхжильного кабеля с сечением жилы 2,5 мм² равна примерно 115 рублям.

Установка розетки Vintage стоит 235 рублей за штуку, а розетки Bironi стоит 290 рублей за штуку. По 110 рублей надо заплатить за установку рамок для розеток.

Установка и подключение выключателей Vintage и Bironi стоят соответственно 235 и 380 рублей за штуку. Установка распаячной коробки обойдётся в 290 рублей.

За проходное отверстие в стене для кабеля надо заплатить 350 рублей. Установка пластиковых или керамических изоляторов стоит по 8 рублей за штуку.
