Монтаж водосточной системы своими руками

Особенности и элементы

На современном строительном рынке все больше изделий и комплектующих представлены в виде продукции, выполненной из пластика, которая составляет достойную конкуренцию металлу. Подобная тенденция коснулась и водосточной системы, главной функцией которой является водоотвод атмосферных осадков с крыши, а также создание определенного защитного барьера от влаги для фасада здания.

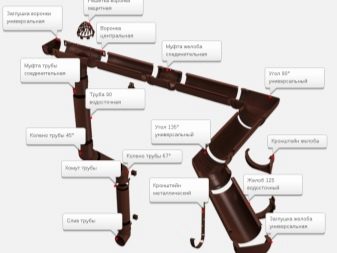

Водоотводные конструкции вне зависимости от типа сырья, используемого для их производства, в базовой комплектации содержат стандартный набор элементов. На крыше обустраиваются желоба, фиксация которых к основанию происходит при помощи специальных крепежных деталей и кронштейнов.

Ниже на кровле обустраивается воронка, главной задачей которой является направление потока вода, идущего вниз по трубам. Сами трубы устанавливаются и фиксируются на здании на кронштейны и хомуты. Нижняя часть системы имеет сливное колено.

Обособленным элементом конструкции водосточной системы принято считать специальную сетку для воронки, которая исключает попадание в трубы большого мусора или каких-либо посторонних предметов. Деталь требует определенного ухода, который заключается в проведении регулярной чистки, благодаря чему можно снизить риск образования переливов воды, избежать поломки конструкции и убрать скопившиеся загрязнения. Очищение сеточки необходимо проводить не реже, чем один раз в шесть месяцев.

Конструкция водосточных систем, представленная на рынке сегодня, может иметь различную форму. Производители предлагают изделия следующих форм:

• прямоугольные;
• круглые;
• квадратные;
• выполненные в виде трапеции.

Самым распространенным и привычным вариантом считается круглая водосточная система, ее можно встретить на большинстве современных домов. Желоба, имеющиеся на таких водостоках, изготавливаются без ребер жесткости. Такая конфигурация изделий предполагает несколько иную специфику монтажа, которая заключается в использовании специальных зажимов. Они обеспечивают качественную фиксацию деталей друг с другом.

Водостоки прямоугольного типа визуально напоминают дренажные стоки, которыми обустраиваются тротуары. Подобные изделия изготавливаются с ребрами жесткости, кроме того, они отличаются внушительным объемом. Данная особенность дает возможность эксплуатировать систему пластиковых водостоков, способную справляться с большой нагрузкой.

Квадратные и прямоугольные трубы используются для конструкций закрытого типа, монтаж которых происходит в кровлю при обустройстве водоотводных воронок.

Популярность пластиковых водостоков объясняется надежностью сырья, а также высоким уровнем устойчивости к контакту с различными химическими соединениями. Материал не нуждается в каком-либо защитном покрытии или дополнительной обработке поверхности, поскольку не имеет склонности к коррозии. Такая отличительная черта пластиковой продукции для отвода воды с кровли обеспечивает системе довольно большой эксплуатационный срок.

Для придания необходимого цвета и оттенка пластиковым изделиям применяется специальная равномерная обработка материала с углублением в основание на 3–5 мм, благодаря чему увеличивается устойчивость изделий, расположенных на крыше, к потере цвета за счет воздействия ультрафиолета. Продукция окрашивается в массе, что делает визуально незаметными царапины или дефекты на основании, имеющие небольшой размер.

Отличить продукцию низкого качества среди представленного ассортимента очень просто. Изделия, у которых окрашен только верхний слой, скорее всего, были изготовлены в кустарных условиях. Такую продукцию приобретать не стоит. На рынке представлен широкий выбор изделий разных цветов, что позволяет приобрести элементы для водоотвода, подходящие под цвет и вид кровли.

При выборе пластиковых водостоков нет необходимости регулярно окрашивать либо шпаклевать изделия. ПВХ водостоки являются конструкцией, выполняемой из ударопрочного сырья, к которому относятся пластифицированные и непластифицированные поливинилхлориды, содержащие определенные добавки.

PLASTMO

Компания Plastmo Polska более 15 лет находиться на российском рынке и успешно занимается проектирование и производством водосточной системы. Технические консультанты и опытные монтажники всегда готовы предоставить своим клиентам профессиональное и техническое обслуживание. Специальное защищаемое патентом форма желоба после монтажа обеспечивает чрезвычайную жесткость системы, а с другой стороны эластичность предохраняющую от механических повреждений.

Вы можете подобрать широкую цветовую палитру и разнородность элементов позволяет установить водосток на любой крыше. Проектирование системы начинаем с разметки мест на водосточной трубе и подборка сечений на крыше дома. После проведения проектирования и заключения договора, остается только подготовить заказ и договориться о монтаже.

Налаженность работы компании Plastmo и доступность элементов позволяет быстро начать работы. Основным соединителем системы является воронка, обеспечивающая компенсацию теплового расширения жлобов. Монтаж системы всегда начинается с воронки. Которая должна находиться согласна плана в самой низкой точке уклона системы.

Также стоит помнить, что наружная кромка воронки должна быть опущена максимально на 2 сантиметра к линии продления уклона крыши. При этом высовывание крыши она не должна превышать от 1.3 диаметра желоба. Приняв данные таких параметров превратит переливание воды с желоба.

Следующим этапом монтажа будет определение и крепление крюков желоба. Пластиковый крюк прикрепляем к лобовой доске. На том же уровне следует прикрепить два первых крюка вокруг воронки. Состояние между крюком желоба и воронкой должно составить 2 сантиметра. Далее следует определить расстояние крайнего крюка желоба в наивысшей точки желоба. Между закрепленными указанным способом крюками растягиваем веревку. Далее помогаем точно определить линию систему уклона желоба и установить следующие крюки.

Если крюки желоба прикрепляем непосредственно к самой конструкции крыши, то в таком случаи применяем универсальный крюк фиксированный под покрытием крыши. При помощи уровня устанавливаем крюк в в вертикальном положении, а с помощью специального ключа затягиваем петли.

Сохраняя размеченный веревкой уклон затягиваем крюки желоба в нужном положении. Металлические крюки желоба так же монтируем под крышей конструкции. Монтаж начинаем с линии определяющий наклон линии желоба. После установки всех крюков можно приступить к установке линии желоба. Существенным моментом в установки желоба является крепление к воронке. С этой целью концы желоба стоит подогреть, лучшее всего зажигалкой и когда они станут пластичными выдавить след.

Жлоба должны иметь такую длину, чтобы после защелкивание их концы оказались в том месте в котором цифра на внутренней шкале воронки соответствовала температуре окружающей среды в момент монтажа. температура окружения определяем как температура в тени. Запомните, что соединения в воронке не стоит склеивать.

В случаи соединения между собой двух отрезков желоба, применяем специальный соединитель. Устанавливаем жлоба оставляя небольшой разрыв между ними. Для выполнения такого вида соединения применяем специальный клей Plastmo применяющее специально вещество обеспечивающее прочное соединения склеиваемых соединений. На внутреннюю сторону наносим пять полосок равномерно клея толщиной около 1,5 сантиметра. Так соединитель ставим на внутреннюю сторону желоба и решительным движением соединяем их. Соединитель должен оказаться на расстоянии не менее 10 сантиметров от ближайшего крюка желоба.

Часто бывает так, что форма крыши требует применение как внутренних так и наружных углов. Для крепления угла следует нанести на внутреннюю сторону следует нанести три полоски клея. толщиной около 2 сантиметров. Вращательным движением защелкнуть желоб и равномерно распределение клея зажать решительным движением руки. Дополнительно на ближайших крюках желоба следует установить специальные фиксаторы.

Установку водосточных труб начинаем с разметки хомутов на стене. С помощью перфоратор делаем отверстие под распорку дюбеля размера восьмерки. Далее прикручиваем основание хомута. На одном отрезки трубы устанавливаем два хомута. В случаи соединение двух водосточных труб применяем между собой муфту и данное соединение нельзя склеивать.

Желаем Вам удачной установки водосточной системы  Plastmo. Порекомендуйте данный видео уроком своим друзьям и знакомым.

Мне нравитсяНе нравится

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Монтаж кронштейнов

Необходимо закрепить кронштейны (держатели желоба) на расстоянии, которое рекомендуется в инструкции по монтажу. Как правило, пластиковые водостоки требуют расстояния 50-60 см, но не дальше 10 см от краев воронок, муфт и углов. Закрепить кронштейны необходимо таким образом, чтобы уклон желобов к воронке составлял около 2-3 мм. Для этого крайний держатель желоба устанавливается в наивысшей точке, между ним и воронкой натягивается шнур, и, ориентируясь на него, крепятся оставшиеся кронштейны.

Держатели нужно крепить на ветровую (лобовую) доску. Перед монтажом нужно убедиться, что она расположена ровно. Неровно установленная лобовая доска может негативно влиять на пластиковые водостоки и их работу. Если на тот момент, когда вы будете осуществлять монтаж пластиковой водосточной системы, ещё не будет уложено кровельное покрытие, то крепления кронштейнов можно монтировать на стропильную ногу.

Обычно для крепления на ветровую доску используют держатели желоба из пластика, а для монтажа к стропилам — металлические. В среднем один держатель выдерживает до 75 кг. Часто эта цифра многих вводит в заблуждение, и они принимают, на их взгляд, верное решение в плане экономии — установить меньшее количество держателей. Это является одной из главных ошибок при монтаже водосточной системы. Потому что важен не вес, который выдерживает кронштейн, а площадь опоры желоба.

Уровень желобов определяют с помощью шнура (уклон к воронкам около 2%). В наивысших точках монтируют крайние кронштейны желоба

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

1. строительные леса или лестница для проведения работ у края крыши;
2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

Как выбрать подходящую систему водостока

Система водостока с крыши предназначена для сбора воды с поверхности кровли и отвода ее в ливневую канализацию, с целью недопущения попадания на фасад, фундамент и отмостку здания.

Различают два основных типа водосточных системы с крыши:

• внутренний водосток;
• наружный водосток.

Внутренний восток применяется, главным образом, для плоских крыш либо в зданиях промышленного назначения. Поэтому он практически никогда не применяется в частном доме.

Наружный водосток с крыши бывает организованный и неорганизованный. Неорганизованный водосток в частном доме имеет одну крайне привлекательную особенность – он не требует никаких финансовых вложений. Все остальное – сплошные недостатки, связанные, главным образом с практически неизбежной необходимостью скорого ремонта либо фасада, либо отмостки и фундамента. Сложно представить себе хозяина, который предпочел бы незначительную экономию средств с одновременной угрозой прочности и надежности дома, вложению вполне разумных по размерам финансов для установки нормально работающей водосточной системы.

Организованный наружный водосток с крыши, который выбирается большинством заказчиков, что, несомненно, правильно, в большинстве случае можно сделать из следующих материалов:

• оцинкованная сталь. Может использоваться и черный металл, но такое происходит достаточно нечасто. Один из вариантов, который вполне может быть не только смонтирован собственными силами, но и изготовлен;
• пластик. Водостоки с крыши из ПВХ являются одной из наиболее популярных систем. Они могут быть как приобретены готовыми и смонтированы самостоятельно, так и изготавливаться своими руками из обычных канализационных ПВХ труб. Особенности материала – маленький вес, легкость обработки и монтажа, доступность, а также наличие готовых комплектующих и доборников – все это привело к повсеместному распространению именно этого варианта водостока. Если будущий владелец настроен сэкономить на водосточной системе, но вместе с тем хочет получить надежную и долговечную конструкцию, сделать и установить водостоки с крыши из ПВХ труб – это лучшее решение. Пример установки водостока из ПВХ пластика приведен на видео:;
• металлопластик. Системы из данного материала нереально изготовить самостоятельно, но достаточно просто смонтировать уже готовые. Технология установки подчиняется тем же основным правилам, что и для любой другой водосточной системы. Необходимо учитывать, что водостоки из металлоплистика несколько дороже систем из оцинкованного металла и пластика, хотя по некоторым параметрам обладают более высокими эксплуатационными свойствами;
• медь. Самый дорогой и при этом качественный материал для устройства водостоков в частном доме. Помимо долговечности, надежности, высочайших эксплуатационных характеристик, медные водостоки еще и прекрасно выглядят, придавая дому солидный и эстетичный вид. Работа с таким дорогим материалом требует высокой квалификации, поэтому изготовление своими руками мало реально. Вместе с тем смонтировать систему водостока из готовых элементов вполне возможно, хотя и эта работа требует определенной сноровки. В качестве примера монтажа медного водостока можно привести следующее видео:

Исходя из вышесказанного, можно однозначно утверждать – каждый из описанных вариантов имеет свои плюсы и минусы, некорректно говорить, что тот или иной выбор – это правильно или, наоборот, неправильно. На практике гораздо чаще при строительстве частных домов применяются системы из оцинкованной стали и пластика. Причем при желании сэкономить и выполнить максимальное количество работ своими руками, будущие владельцы предпочитают второй вариант, то есть сделать водостоки из обычных канализационных ПВХ труб.

Самодельные отливы из канализационных труб

• водосливы из кровельной оцинковки;
• канализационных ПВХ – труб Ø110 мм;
• пластиковых бутылок;
• старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

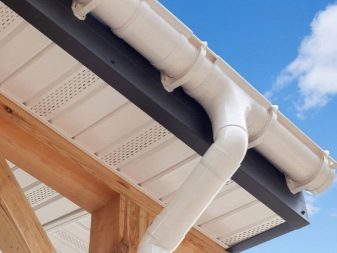

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно

Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

• оцинкованные;
• с покрытием из полимеров;
• медные.

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

• надежность;
• устойчивость к температурным колебаниям (от -60 до +130°C);
• прочность;
• устойчивость к воздействию окружающей среды;
• способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

Стоимость медной конструкции достаточно высока

• более высокую стоимость, чем у пластиковых;
• склонность к коррозии при появлении царапин;
• сложная установка и крепление;
• большой вес конструкции;
• крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.
