Распашные ворота из профнастила

Откатные ворота

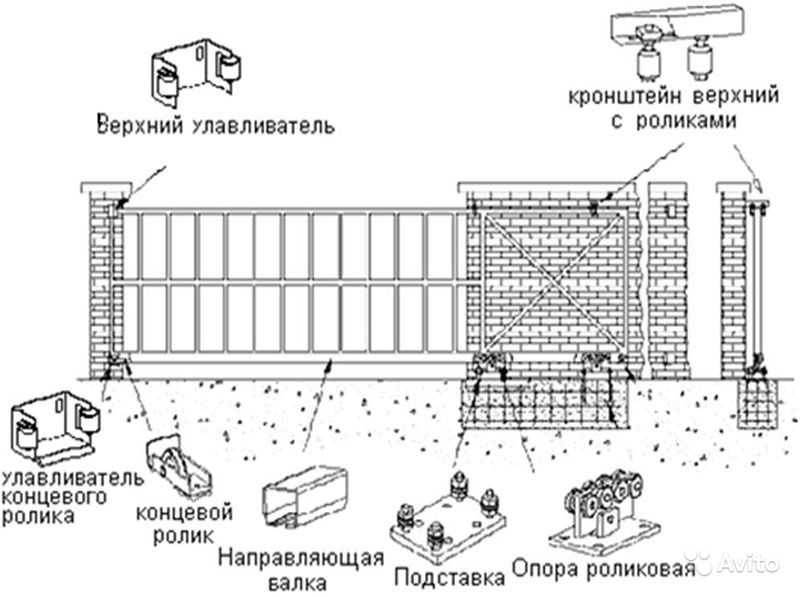

После подготовки чертежа необходимо запастись следующим:

• направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
• 2 роликовые каретки;
• нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
• концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

• ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
• высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
• длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

Далее:

• устанавливаем внутренние распорки (обрешетку);
• обшиваем конструкцию профнастилом;
• закрепляем ролики и уловители;
• ставим ворота на место и проверяем их работоспособность.

Профильная труба как материал для ворот

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!. Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи

Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Установка опорных столбов

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

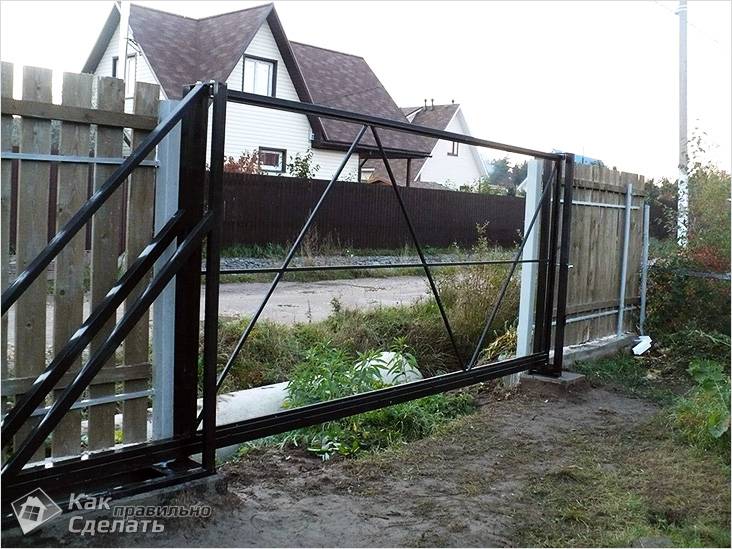

Изготовление рамы

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.

Заключительные мероприятия

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

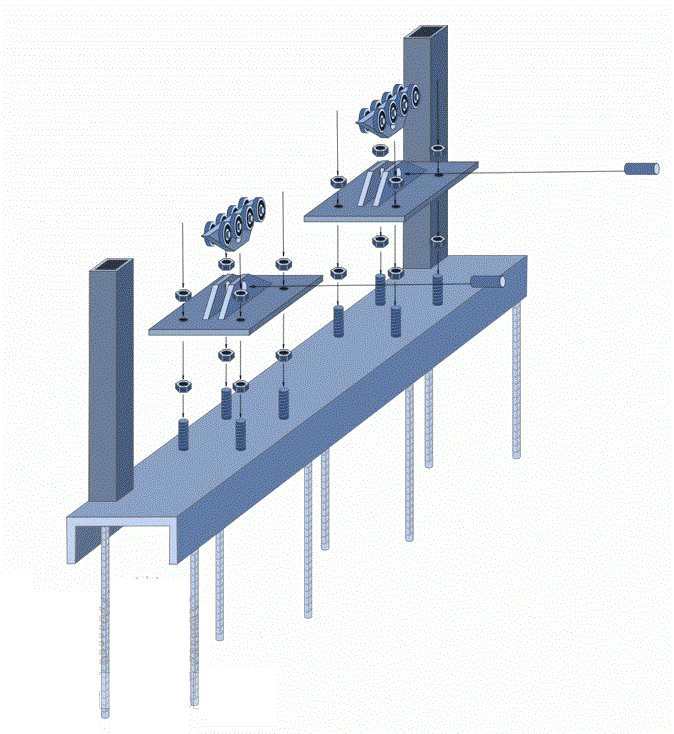

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Металлопрофильные ворота, монтаж своими руками

Ворота из металлопрофиля достаточно распространены, именно о них мы и поговорим, а также приведем подробные инструкции, как правильно установить ворота из металлопрофиля своими руками. Прежде чем приступать к монтажу ворот, необходимо определиться, как они будут выглядеть, и составить примерный чертеж.

Расчеты для монтажа

Он поможет рассчитать объем и вид материалов, которые понадобятся при постановке ворот.

Из материалов необходимо будет приобрести:

• металлический профиль круглого или квадратного сечения, с диаметром не менее 100мм, он нам понадобится для организации столбов. Совет при расчете длины профиля: к высоте ворот следует прибавить глубину, на которую он будет бетонироваться и высоту зазора между створками ворот и землей;
• уголок или квадратный профиль, который пойдет на изготовление каркаса и ребер жесткости ворот. Совет: уголок легче и практичнее, чем квадратный профиль;
• антикоррозионную жидкость, которой будут обрабатываться используемые материалы — грунтовку и краску;
• петли для ворот, и конечно, замок.

Материалы для монтажа

Для работы будем использовать следующий инструмент:

• отвес и капроновую нить;
• сварочный полуавтомат;
• для установки и фиксации столбов понадобятся бур и кувалда;
• ножницы по металлу и болгарка.

Инструменты для монтажа

Установка ворот начинается с разметки и установки столбов. При их монтаже следует учитывать размер и вес конструкции, чем она больше и тяжелее, тем крепче должны быть установлены столбы. Для обычных ворот, как правило, используют по две петли на сторону. Чтобы увеличить общую надежность конструкции, можно установить три завеса на одну створку ворот. На их стоимости это не сильно скажется, зато увеличит их надежность и долговечность.

На заранее выбранном месте наносим разметку под столбы, в точках которой вырываем ямы в два раза большего диаметра, чем сама труба и глубина которой должна составлять не менее чем 1 метр. Берем трубу и при непосредственной помощи болгарки отрезаем необходимую длину с учетом глубины закапывания и нужным зазором между воротами и землей. Следующим этапом устанавливаем их в яму и засыпаем щебнем и заливаем бетоном. Совет: столбы следует устанавливать строго перпендикулярно относительно земли, если не соблюсти эту рекомендацию, можно получить кривые ворота, этот дефект не будет возможности исправить в будущем.

Для раствора используем цемент марки 300, который следует разводить в соотношении 1 к 3. Сухую смесь постоянно мешаем до однородности и затем медленно вводим воду, до тех пор, пока раствор не придет к жидкому состоянию, он при заливке должен заполнить все полости и пустоты. Их присутствие серьезно ухудшит прочность конструкции. Бетону для полного высыхания и окончательного схватывания требуется не менее суток.

Многие, вокруг металлических труб устраивают короб из кирпичной кладки, который не только хорошо смотрится, а и способен усилить конструкцию. Для него раствор готовится по тому же принципу, что и для заливки, единственное отличие — он должен быть густым, а не жидким.

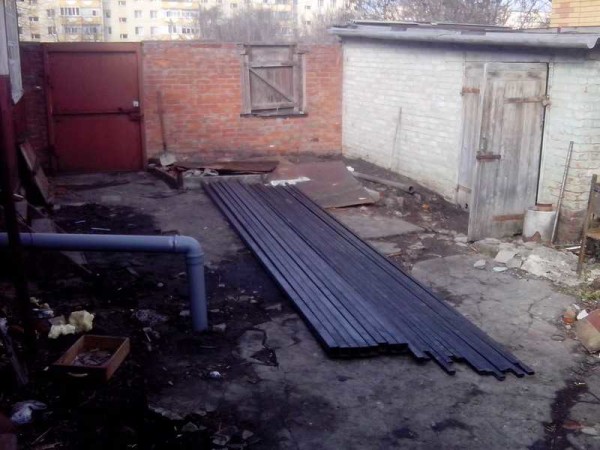

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Во всех случаях размеры 40х60х2 мм будут достаточными. Общая длина этого вида проката определяется в результате расчета: примерно получится восемь кусков по два метра плюс заготовки на перемычки.

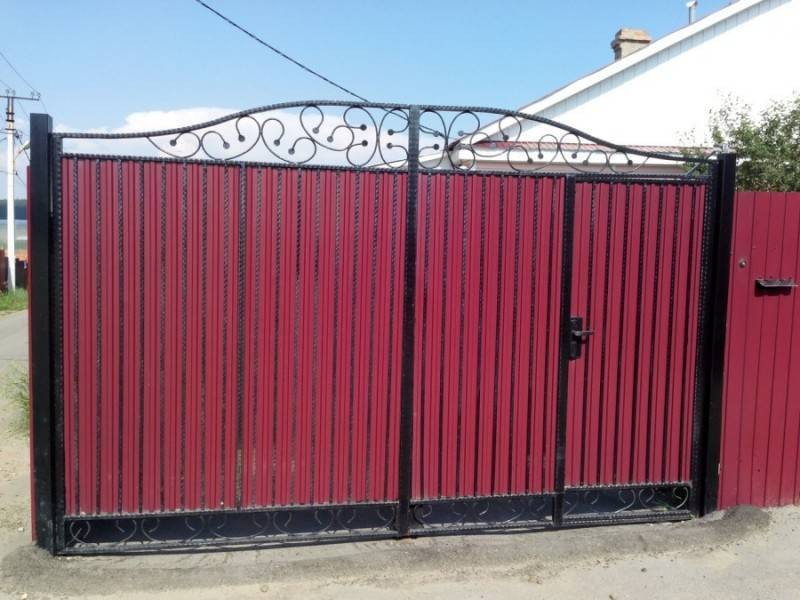

Подборка фото ворот из профнастила демонстрирует разнообразие цветов и размеров ребер материала. В частности, для заборов, и, соответственно, ворот подойдет лист с маркировкой «С» или «А». Высота ребра обозначается цифрами и лежит в диапазоне от 8 до 35 мм.

Если в местности, где устанавливаются ворота, сильные ветры, следует приобрести профнастил с маркировкой «С20».

Что касается окраски или оцинковки, то желательно, чтобы профнастил на воротах был таким же, как и на заборе. Излишняя пестрость не прибавит эстетичности.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

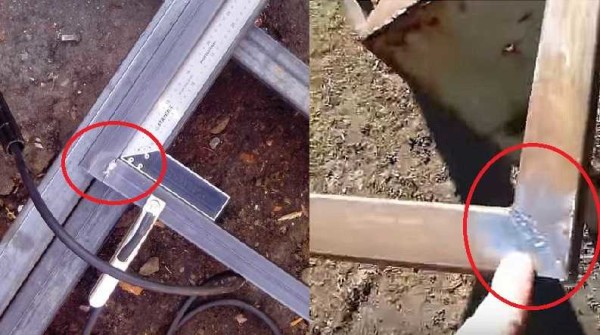

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

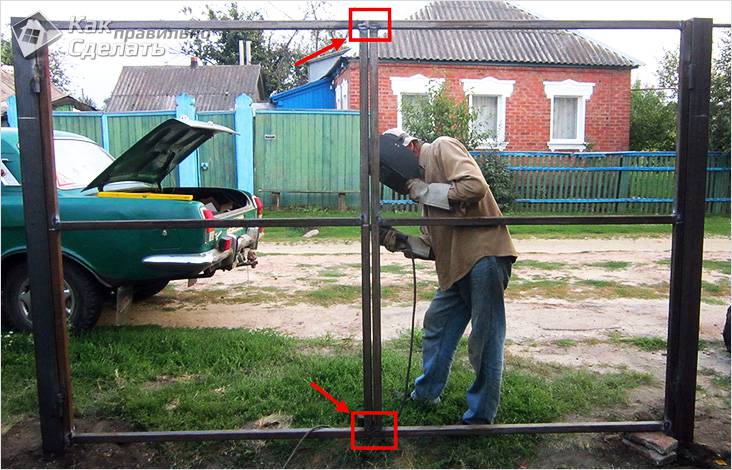

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

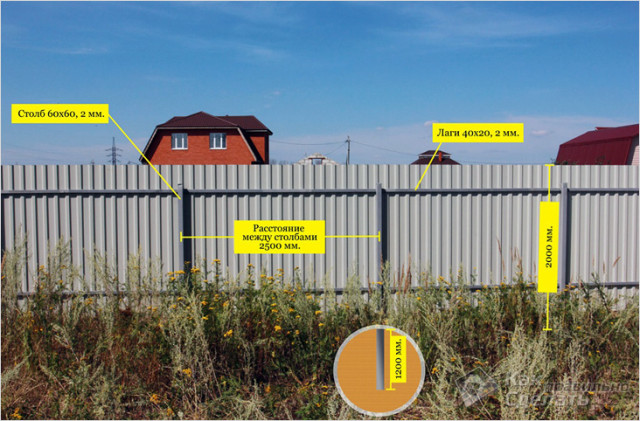

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

2 этап – Чертеж ворот из профнастила

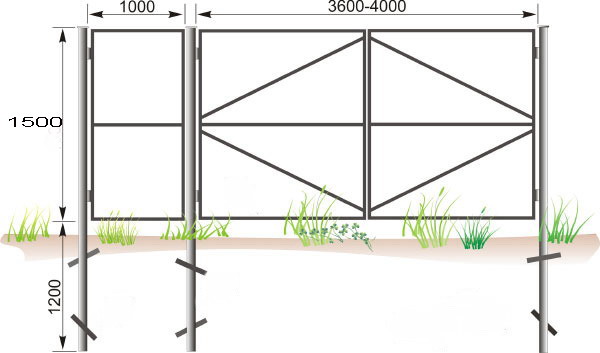

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Определение размеров

Проводится с учетом таких параметров:

1. Ширина проема рассчитывается по размерам автомобиля с боковыми зеркалами и добавляется один запасной метр.
2. Не нужно забывать и про габариты опор. При установке рядом стоящей калитки столбов будет 3.
3. Потребуется оставить небольшие зазоры между опорами и рамкой. Нужно учесть и размер фурнитуры.
4. Высота ворот подбирается под параметры профнастила, чтобы не добавлять куски. При стандартной длине листа в 2 м высота ворот с отступом от грунта составляет 2,2‒ 2,5 м.
5. Зазор от грунта до створок нужно делать не меньше 15 см, чтобы зимой при обледенении дороги сооружение работало без проблем. Если хозяева боятся проникновения на участок чужих животных, то на время лета крепят съемную планку.
6. Рекомендуемая ширина проема под ворота ‒ от 4,5 до 5 м, под калитку ‒ 1,2 м.
