Как собрать ворота из готовых элементов художественной ковки?

Самой удобной считается технология изготовления ворот из готовых элементов.

1. Подготовка. Для начала специалисту может понадобиться ровная бетонная поверхность. Это может быть полгаража, парковка, подсобное помещение.
2. Нанесение эскиза. Если позволяет пространство, на бетонной поверхности рисуется одна или обе створки в натуральную величину.
3. Сборка каркаса. Куски профильной трубы начинают стыковать при помощи сварки, а швы зачищают болгаркой.
4. Измеряют длину заготовки для каждого фигурного элемента. Берется кусок многожильной проволоки из меди или алюминия и изгибается по контуру нанесенного рисунка, после чего выпрямляется. К нему следует прибавить необходимый запас, который составляет 0,5–0,3 м.
5. Изготовление элементов. Используя специальные приспособления, применяя технологию холодной и горячей ковки, начинают изгибать и свивать необходимые детали. Этот этап пропускается, если используются готовые эллипсы, рюши или кольца.
6. Заполнение пространства створки. Ориентируясь на эскиз, внутри сваренного каркаса начинают размещать мелкие или крупные элементы, приваривая их к контурному профилю таким образом, чтобы они стыковались друг с другом.
7. Обработка. После того как будут зачищены все швы и удален наплыв металла, конструкция подвергается грунтовке и окрашиванию в необходимый цвет.

Петли устанавливают только тогда, когда будут навешаны створки. Это позволяет компенсировать различные дефекты вертикальности столбов и горизонтальности дорожного покрытия.

Ворота из профнастила с элементами ковки представляют собой бюджетный вариант входных групп участка. После того как каркас обошьют профлистом, конструкция приобретает дополнительную прочность. Элементы ковки являются не только украшением ворот, но и являются дополнительными ребрами жесткости. В результате этого снижается бюджет строительства за счет того, что используется прокат меньшего сечения.

Сложную конструкцию имеют кованые откатные ворота, у которых вместо двух створок используется одна длинная секция. Поэтому, чтобы конструкция нормально функционировала, необходима большая жесткость и используется более массивный профиль.

Ворота из профлиста с элементами ковки не нуждаются в перекрашивании, потому что они замечательно защищены полимерным покрытием. Это позволяет лет 50 сохранять свой цвет и неизменность структуры. При этом кованые элементы не нужно перекрашивать, их следует только периодически протирать от пыли.

Калитки своими руками?

Уже давно прошли времена, когда практически каждый знал как и умел держать в руках тяжелый молот. Благодаря современным технологиям появилась возможность производства кованых элементов для калиток без специального оборудования и знаний.

Для производства кованой калитки своими руками вам понадобится небольшая комната, где можно будет приступать к работе, наковальня, машинка для шлифовки, тиски, болгарка, а также сварочный аппарат, станки для холодной ковки.

Первоначально нужно определиться с дизайном будущей калитки и нарисовать эскиз либо чертеж. Постарайтесь с максимальной точностью передать все детали. Не забывайте про соблюдении масштабирования.

После этого можно при помощи болгарки вырезать необходимые детали. Раму нужно собрать на сварочном столе либо на полу, если такого стола у вас нет. Самое главное – не забывайте смотреть на эскизы кованых калиток, чтобы не ошибиться с размерами, рисунком и пропорциями.

Для ковки – нагрейте болванку примерно до 300 градусов и разогрейте до максимальной температуры. Вытащите из печи. При помощи ударов молотка – уплотните болванку. Во время обжимки удаляется окалина, которая появляется при нагреве.

Калитка –это несколько элементов – каркас, навес, рисунок, опора и замки. Опора – это металлические элементы, которые нужны для того, чтобы закрепить калитку. Основной конструкцией – это каркас. Все навесы – это связующие элементы. При помощи кованых деталей вы можете украсить свое изделие.

Чтобы сделать небольшие завитки – необходимо немного крутить заготовки. Самое главное соблюдать симметричность завитков с двух сторон.

Сделав все необходимые процедуры с ковкой, можно будет приступить к покраске изделий. Отнеситесь к этому с большой ответственностью. Непосредственно перед нанесением краски на ограду необходимо протереть калитку от осевшей на нее пыли. Обязательно обезжирьте все элементы. Нанесите хороший слой грунтовки.

Для того, чтобы покрасить изделие, используйте качественную краску для металла. Несмотря на то, что такие краски стоят дороже, будьте уверены – их срок эксплуатации окупит все вложенные в краску средства.

Не забывайте про места крепления хомутов и завитушек – такие места лучше «залить» краской. Если вы хотите, чтобы ваша калитка выглядела состаренной, можете нанести поверх краски патину. Такое изделие выглядит гораздо эффектнее. Патину наносите полусухую, небольшим слоем при помощи широкой кисти.

Калитку можно навешивать практически в самом конце. Для этого необходимо воспользоваться точечными навесами. Один из таких навесов должен быть оборудован штырем, другой – пазом. Сегмент со штырем соединяйте сваркой с вертикальным профилем основы.

Элемент с пазом нужно будет соединить с установочной частью калитки. Не забывайте, что все швы, которые появляются после использования сварки, нужно обязательно зачищать.

Если вам все эти процессы кажутся достаточно длительными и трудоемкими – вы можете воспользоваться более легким вариантом – приобретите все детали в магазине. Таким образом, все кованые элементы (завитушки или узоры) можно приобрести заранее. Далее их нужно будет прикрепить на каркас уже готовой калитки. Разложите все детали в нужном вам рисунке. Следите за симметричностью.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

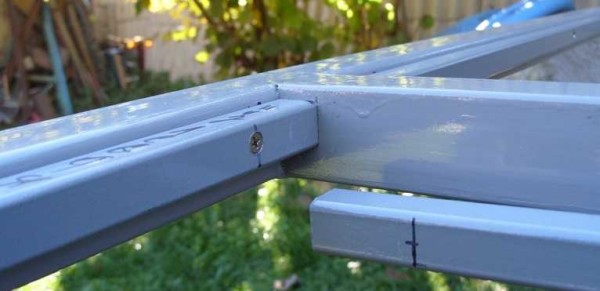

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

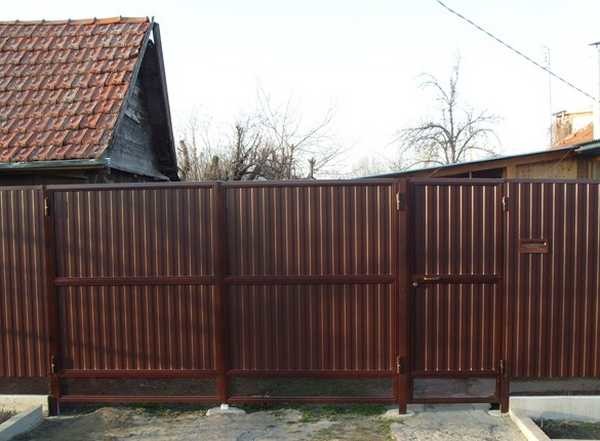

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Профнастил: характеристика материала

Профильный стальной лист применяется в строительстве как прочный кровельный материал, из листа изготавливают обрамления, козырьки и свесы для защиты фасада от выпадающих атмосферных осадков. Высокая прочность материала позволяет использовать профнастил для изготовления заборов, ворот, калиток для индивидуальных и дачных участков.

Материал изготавливается по инновационным технологиям из прочной стали, часто верхнее покрытие листа имеет волнистую форму и покрывается защитными средствами из эмали или полимеров. Защитный слой повышает прочность материала и устойчивость к поражению ржавчиной, что значительно увеличивает срок эксплуатации строительных конструкций из профлиста.

Листы профнастила обладают следующими качествами и преимуществами:

• Высокая степень прочности при травмирующих механических воздействиях.
• Устойчивость к выпадающим атмосферным осадкам – материал не теряет вид, форму, качество и не изменяет структурный состав при выпадении дождя (включая кислотный), снега, града, росы, измороси и тумана.
• Незначительный вес – это качество позволяет избежать строительства массивных фундаментов под здания и отдельно стоящие конструктивные элементы (секции ограждения); а также способствует удобству складирования и транспортировки материала.
• Профнастил допускается использовать повторно после демонтажа существующих конструкций.
• Разнообразие отделки (широкая цветовая гамма) – этот аспект помогает с легкостью подобрать подходящий к дизайну тон материала.

Украшение верхней части ворот из металлопрофиля

На распашной и откатный вариант конструкции ворот в первую очередь устанавливается кованый орнамент с пиками по верхней части полотна. Сочетание орнамента из закрученных прутков и направленных вверх острых элементов является надежной защитой от попыток перелезть через ограду. Одновременно ажурная конструкция подчеркивает контраст сплошного фона профлиста и кованого верха.

Профлист на створках

Преимущества парапетной ковки:

• увеличивает высоту ворот из профнастила без создания дополнительной затененной зоны;
• повышает неприступность;
• выглядит красиво и устрашающе;
• упрочняет верх ворот из профнастила, не позволяет его разрушить;
• минимальные затраты на создание ворот с элементами ковки.

Любая фотография, где имеется парапетная ковка, демонстрирует красоту конструкции, ее оригинальность.

Конструкция из профлиста около частного дома

Форма верхней границы створок может быть прямой и изогнутой. Ровный край отделывают повторяющимся однотипным рисунком прутьев. Для полукруглого полотна возможны варианты: расположение нижней кромки орнамента по изогнутой линии или прямое основание, частично закрывающее верхнюю часть полотна.

Для распашных ворот из профнастила кованый рисунок располагается симметрично линии разъема. В верхней части хороший вид имеют узоры из завитков без пик. Высота большая, рядом грозные острые детали.

Ровный край откатных ворот из профлиста можно защитить от нежеланных гостей полоской пик. Качество декора повысится, если создать парапетное украшение арочного типа. Кованая надставка сверху будет выглядеть нарядной и оригинальной.

На фото изображена распашная конструкция на участке.

Вариант из профлиста

Особенность откатной конструкции состоит в оформлении полотна в любом стиле. Симметрию соблюдать не нужно, поскольку створка отъезжает вбок, не разделяясь.

Технические характеристики ворот из профнастила

Основой ворот из профлиста является сборный каркас, изготавливаемый из металлических профилей. Каркас обшивается с 2 сторон. Раскосы придают конструкции дополнительную жесткость. Фиксируются они в контурах створок. Защитить металлические детали от разрушения можно с помощью краски по металлу.

Схема ворот из профнастила с элементами ковки

Скромный вид ворот из профнастила компенсируется массой их достоинств. Основным среди них можно считать универсальность. Изделие отлично вписывается в любой архитектурный стиль. Если раньше профнастил использовался только для строительства заборов, то сейчас этот материал используется для возведения ворот любого типа.

Служат подобные изделия более полувека. За все это время не требуется существенного ремонта, профнастил хорошо переносит перепады температуры, воздействие снега и дождя. Частое использование профнастила для строительства ворот обусловлено его малым весом, упрощающим процесс доставки материала, его установки и автоматизации ворот.

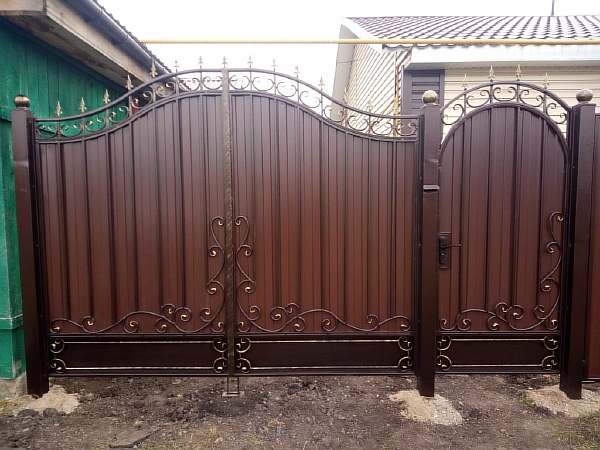

Вариант оформления ворот из профнастила с элементами ковки

При строительстве конструкций из профнастила могут использоваться недорогие электроприводы, правда, ворота с коваными элементами оснащать подобными электроприводами не рекомендуется. Другим, не менее важным достоинством материала является его цена, позволяющая использовать его для изготовления ограждений как снаружи, так и внутри участка.

Для того чтобы сделать достаточно скромные ворота из профнастила эстетически привлекательными, их можно украсить элементами художественной ковки. Подобная конструкция станет прекрасным дополнением к любому интерьеру и сделает стиль вашего дома завершенным.

Пример ворот с элементами художественной ковки

Наличие кованых элементов в интерьере всегда считалось признаком хорошего вкуса хозяина дома. Ковка — одно из самых древних искусств. Многие века люди украшают свои жилища коваными элементами. Ими украшают балконы, фонари, лестницы, заборы. Современные мастера создают настоящие шедевры из металла, вкладывая частичку души в каждую работу.
Возведение ворот из профнастила с ковкой — это долговечность, надежность и безопасность. Их можно сделать эксклюзивными. Любая конструкция, имеющая кованые детали, становится уникальной, она придает вашему жилищу индивидуальный стиль.

https://youtube.com/watch?v=uVo_e6jdbYk

Какие бывают ворота в зависимости от способа открывания

По этому показателю такие изделия подразделяются на 4 основных типа.

Распашные конструкции. Наиболее распространены первые два типа кованых ворот, изготовление которых требует меньше всего усилий. То же самое касается и их установки. Распашные конструкции имеют простое устройство и не требуют особого ухода.

По типу открывания ворота бывают распашные, подъемные, откатные и раздвижные.На заметку! В распашных воротах отсутствует механизм движения. Поэтому они имеют более демократичную стоимость, если сравнивать их с другими разновидностями.

Откатные ворота. От предыдущего вида они отличаются тем, что включают в свою конструкцию специальные направляющие элементы, оснащенные роликовым механизмом. За счет необходимости покупки данной фурнитуры их стоимость выше, чем у петельных аналогов. Кованые откатные ворота при открытии отъезжают в сторону (вдоль ограждения). Одно из главных преимуществ таких изделий заключается в том, что они позволяют сэкономить много места. Поэтому их чаще всего приобретают для установки в условиях ограниченного пространства.

Двери в раздвижных конструкциях при открытии разъезжаются в разные стороны.

Раздвижные ворота. У таких ворот тот же принцип действия, что и у откатных. Отличие в этом случае заключается в том, что они имеют другое устройство. Раздвижные изделия состоят из двух створок, которые разъезжаются в разные стороны при открытии.

Профилактический уход за ними состоит в смазке петель и проверке отдельных элементов конструкции на наличие ржавчины. Открываются ворота очень просто: две створки попросту разъезжаются в разные стороны, освобождая дорогу

Такие изделия имеют и некоторые недостатки, на которые стоит обратить внимание. В первую очередь – это высокая цена. Однако со временем затраты окупаются, так как срок использования данных ворот выше, чем у их аналогов

Второй минус таких конструкций – сложность сборки и монтажа

Однако со временем затраты окупаются, так как срок использования данных ворот выше, чем у их аналогов. Второй минус таких конструкций – сложность сборки и монтажа.

Распашные конструкции наиболее экономичный и простой в использовании тип дверей.

Подъемные ворота. Самый оригинальный вариант. На такие изделия устанавливается особый механизм. Во время открытия такие ворота поднимаются и заходят в постройку, освобождая проезд. Подобная конструкция имеет несколько минусов. Для ее установки требуются особые условия. Недостатком в этом случае является высокая цена кованых ворот. Откатные варианты являются наиболее приемлемыми, если необходимо организовать проезд в условиях ограниченного пространства.

На стоимость кованых ворот влияет не только их тип, но и размер фигурных элементов, а также их количество. Большие узоры являются более простыми в производстве, чем маленькие. Откатные ворота с ковкой можно сделать и из обычной конструкции. Благодаря специальной фурнитуре создать такое устройство не составляет труда. Автоматическая система, которая отвечает за движение отдельных створок, является очень удобным решением. С помощью нее можно дистанционно менять положение ворот.

Откатные двери оснащены роликовым механизмом, благодаря которому конструкция отъезжает в сторону при открытии.

Виды профнастила

Профлист делает заборы с решетками более практичными и надежными. Согласно технологии материал покрывают защитным антикоррозионным слоем, благодаря которому ограждения выдерживают неблагоприятные погодные условия. При условии правильного монтажа они простоят не менее полувека.

Для заборов и калиток используют профнастил с обозначением С8 или С10, изготовленный методом холодного проката из тонкой стали (толщина 0,5-0,7 мм). Высота гофры у этих марок составляет 8 или 10 мм. Для ворот лучше всего купить оцинкованное изделие не с лакокрасочным, а с полимерным антикоррозионным покрытием, нанесенным с двух сторон. Полимер выбирают с учетом условий эксплуатации из следующих вариантов:

• полиэстер – увеличивает срок службы с 10-15 до 20-30 лет;
• пурал – ржавчина на металле не появится в течение 50 лет;
• пластизол – толщина слоя 0,2 мм, поэтому профлист становится более стойким к механическим воздействиям (сильный ветер, град, песчаные бури);
• PVDF – идеальная защита от химически активных растворов (например, соленой воды, кислот, щелочей), подходит для ограждения домов в приморских районах.

Многие пользователи выбирают однотонный материал различных цветов. Ворота из красного профнастила хорошо комбинируются с черными решетками, на синем или коричневом фоне эффектно смотрится золотистый декор. Среди новинок стоит назвать рисунок под дерево или кирпич. Издалека имитацию не отличить от натуральных материалов, а в сочетании с ажурными деталями она выглядит особенно богато.

Стоимость ограждений с элементами ковки

Цена готовых изделий зависит от нескольких факторов:

Примерная цена ворот из профнастила с элементами ковки в Москве и Московской области приведены в таблице.

Компания	Цена, рубли
Тех&Ков	от 5000 руб/кв.м
СервисСтрой	68 000 (откатные ворота, 8х2 м)
Центр Ковки	10000 (ворота 3,5х2,2 м и калитка 1х2,1 м)

Монтаж ворот и калитки из профлиста с элементами ковки

Самым популярным типом остается распашная модель, состоящая из столбчатых опор и двух створок, присоединенных к ним с помощью навесов. При установке конструкции применяется типовая технология, как и для других ограждений. Перед началом процесса осматривают и размечают участок. Створки должны распахиваться на улицу, чтобы при открывании они не отнимали полезное пространство двора.

Понадобятся такие материалы и комплектующие:

• лист для обшивки – его количество зависит от размера калитки и площади ворот;
• круглая или профильная труба для столбов с размером сечения не менее 100 мм;
• навесы (лучше с подшипником);
• саморезы по металлу;
• замок;
• грунт, краска, преобразователь ржавчины;
• бетонная смесь из цемента марки 400.

Монтажные работы осуществляют поэтапно:

1. Установка столбов. Размечают участок, бурят скважины для столбов до 1,5 м глубиной. Строго вертикально выставляют опоры, заливают их бетонным раствором, которому дают затвердеть в течение 2 дней.

2. Сварка и сборка каркаса. Рамы для ворот из профлиста и калитки изготавливают согласно чертежу, на котором нанесены все размеры. Сварку выполняют на ровной площадке, не допуская перекосов. Готовые рамы примеряют к опорам, отмечают места расположения навесов и приваривают их. Калитка обычно навешивается на 2 петли, а для тяжелых ворот лучше предусмотреть 3.

3. Обшивка каркаса профнастилом. Его крепят к рамкам саморезами с цинковым покрытием. Подгонку под размеры каркаса выполняют болгаркой с зубчатым диском и на небольшой скорости – во избежание нагрева полимерного покрытия. Чтобы в дальнейшем элементы ковки были расположены в плоскости рамы, лист слегка углубляют по отношению к ней.

4. Оформление запирающего устройства. В створках ворот прорезают пазы для металлического штыря-шпингалета. Другой вариант – приварить уши для навесного замка.

5. Монтаж элементов ковки. Декор располагают с наружной стороны ворот, а затем приваривают или прикручивают к раме. Чтобы детали держались над плоскостью листа, их сваривают или соединяют между собой дополнительным крепежом.
