Виды воздуховодов для вытяжки на кухне, особенности монтажа

Короб для вытяжки пластиковый: плюсы и важные моменты установки

Любая кухня полноценная только тогда, когда она будет оборудована всеми необходимыми приборами и системами. Удаление запахов, капель жира и масла в воздухе из комнаты осуществляет кухонная вытяжка. А вот за дальнейший вывод их в вентиляционную шахту отвечает воздуховод. Казалось бы это незначительная и не заслуживающая внимания деталь, но в действительности это не так. Ведь не зря существуют разные виды таких систем, так например короб для вытяжки пластиковый так же популярен, как например гофрированная модель или металлический. И даже несколько превосходит их в этом вопросе.

Вот сегодня в статье и выясним, чем она выгодно отличается от своих “сородичей” и покажем, что входит в ее комплект. А также выясним два важных момента, которые следует учитывать при ее монтаже.

Виды пластиковых воздуховодов

Все пластиковые воздуховоды, использующиеся для создания вентиляционных каналов, условно можно разделить на несколько типов, в зависимости от следующих параметров:

• материала изготовления;
• вида сечения;
• степени жесткости;
• способу соединения элементов между собой.

В качестве основного материала для пластиковых воздуховодов используются различные полимерные составы, подходящие для этих целей:

• поливинилхлорид (ПВХ);
• фторопласт;
• полипропилен;
• полиэтилен низкого давления;
• винипласт;
• металлопластик.

Поливинилхлорид сегодня широко используется для изготовления различных трубопроводов. Основные его свойства – высокая прочность, устойчивость к коррозийным воздействиям. Температурный эксплуатационный режим составляет от -50 до +90°С. В этих пределах ПВХ не деформируется и не теряет своих эксплуатационных свойств.

Фторопласт относительно недавно стал применяться для изготовления труб, и, в частности, вентиляционных воздуховодов. Главный плюс этого материала – устойчивость к агрессивным воздействиям химически активных сред. Фторопластовые воздуховоды с успехом могут применяться на предприятиях, с возможной концентрацией в воздухе паров различных химикатов – нефтеперерабатывающей, фармацевтической и химической отрасли промышленности.

Еще одно преимущество фторопласта – самый высокий среди полимеров коэффициент скольжения. Вследствие этого воздух проходит по таким трубам практически без турбулентных завихрений, что делает фторопластовые воздуховоды рекордсменами по КПД. Температурный эксплуатационный режим фторопластовых воздуховодов – от -100 до +250°С.

Главное преимущество воздухопроводов из полипропилена – бюджетная стоимость. Они могут кратковременно выдерживать повышение температуры транспортируемого воздуха до 110°С, не деформируясь и не теряя своих характеристик. Но по достижении t 140°С полипропилен начинает плавиться. Еще один недостаток данного материала – высокая горючесть. Поэтому применять воздуховоды из полипропилена запрещено применять для вентиляции помещений, где имеются источники открытого огня – например, для кухонь с газовыми варочными плитами.

Металлопластиковые воздухопроводы представляют собой сложную конструкцию, состоящую из двух слоев – внутреннего и внешнего, – тонкой жести, либо оцинкованной стали, промежуток между которыми заполняется вспененными полимерами. Металлическая оболочка выполняет защитную функцию, предохраняя вентканалы от механических повреждений, исключают опасность возгорания при краткосрочном воздействии открытого огня.

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

• вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
• удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Преимущества и недостатки

В сравнении другими материалами пластиковые изделия обладают следующими плюсами:

1. Низкая цена.
2. Простота монтажа.
3. Сборная конструкция со стыковой системой.
4. Хорошие аэродинамические свойства.
5. Нет гула (железные конструкции сильно гудят).
6. Не ржавеют.

Из недостатков можно отметить:

1. Горючесть. При возгорании появляется едкий дым. Нарушается целостность конструкции и вредные газы быстро распространяются по всему помещению.
2. Электризация. Из-за постоянного движения пластмасса накапливает статический заряд и притягивает пыль. Это повышает уровень пожароопасности.

Главная проблема – высокий риск возгорания. Из-за этого по требованиям СНиП запрещено монтировать пластмассовую вентиляцию в крупных строениях и подполом. В случае пожара пластик расплавится, а едкий дым по воздушным каналам распространится по всем помещениям.

Пластмасса легко загорается, поэтому запрещена и не используется в вентиляции крупных зданийИсточник cs.aviarydecor.com

Преимущества и недостатки углового расположения плиты

Если установка плиты планируется в углу кухни, то следует учитывать плюсы и минусы такого расположения.

Преимущества г-образной планировки очевидны:

• Кухня становится более уютной, поскольку плита в углу и вытяжка над ней вызывает ассоциации с камином в загородном доме.
• Плита в углу – идеальная основа для создания рабочего треугольника. Готовить будет максимально удобно, так как в непосредственной близости оказывается и холодильник, и мойка. Если площадь кухни составляет несколько квадратных метров, дизайн кухни с угловой плитой окажется оптимальным вариантом для создания полноценного функционального пространства.
• Сдвинутая в угол плита позволит создать удобную полноценную рабочую зону, организовать дополнительные места хранения, которые никогда не бывают лишними.
• Пользоваться плитой удобно, однако, такое расположение потребует особой аккуратности во время приготовления пищи. Жир, разлетающийся по сторонам, будет пачкать две соприкасающиеся стены и обе столешницы, которые вплотную примыкают к варочному оборудованию.

К недостаткам подобной планировки относятся:

• Установка стационарной плиты и устранение лишних зазоров потребует наличие сильно скошенного угла. Тогда на скошенный выступ легко встанет и вытяжка, размер которой будет соответствовать параметрам плиты. Скошенный угол – потеря драгоценных сантиметров, ради которых и выбирается угловая схема расположения мебельного оборудования.
• Придание особой формы столешнице, покрывающей соседние тумбы, чтобы она вплотную встала с варочным оборудованием. Но перед этим нужно подготовить угол, потом устанавливать и подключать печь, и только после этого заказывать мебель. Все это увеличивает сроки обустройства описываемого пространства и вызывает определённые трудности.
• При покупке панели вместо плиты, оборудовать угол будет проще. Он делается и скошенным, и прямым, но скошенный позволит установить вытяжку любой формы, любой модели. Повторимся: скашивать угол в малогабаритной кухне нерационально.
• Для установки варочной панели придётся заказывать мебель со скошенными столешницами. В противном случае варочное оборудование в угол просто не поместится. В ситуациях, когда мебель подгоняется под имеющиеся конструктивные особенности планировки, оборудование кухни обходится дороже покупки стандартных гарнитуров.

https://www.youtube.com/watch?v=5d-dE7xItAE

Проектирование и расчет

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

• длина труб для разводки воздушных каналов;
• количество воздуховодов, их локализация;
• размещение воздухозаборов, решеток и другого оборудования;
• описание использованных материалов.

Ограничения

Воздуховоды пластиковые для бытовой вентиляции предназначены для эксплуатации внутри помещений. Большая часть из них способна выдерживать высокие температуры, а вот промерзание и ультрафиолет губительно сказывается на всех полимерах. Результат монтажа таких систем снаружи – растрескивание, которое наступает после года – двух.

Другой фактор – устойчивость к химически активным отложениям. Газы, которые отводятся с зоны над плитой содержат сажу, жир, а также несгоревший природный газ, воду и большое количество других соединений. Под воздействием высокой температуры со временем они вступают в реакцию друг с другом и образуют различные кислоты, этанол и другие вещества. При постоянном контакте с поверхностью воздуховода может начаться коррозия на тех материалах, которые к химическим воздействиям не устойчивы. Решение этой проблемы – регулярная очистка или установка вентиляции из химически нейтральных материалов.

Канал в кухне над вытяжкой

Как выбрать?

Выбирать воздуховоды следует, опираясь на несколько важных критериев.

Первое, на что следует обращать внимание при выборе такой модели – это ее производитель. Рекомендуется отдавать предпочтение брендовым моделям высокого качества.
Приобретайте системы воздухоотведения в проверенных торговых точках или фирменных магазинах.
Не доверяйте слишком низким ценам на подобные изделия

Действительно, качественное и надежное воздухоотведение не будет стоить слишком дешево, особенно если изготовлено из хороших материалов.
В комплекте с данными продуктами должны идти такие документы, как гарантийный талон и руководство. Если же таковых не имеется, то от покупки воздуховода лучше отказаться в пользу другой модели.
Выбирайте изделия с достаточным уровнем мощности. Если система воздухоотведения окажется маломощной, то вытяжка просто не совладает со своей главной функцией, и отработанный воздух не будет покидать помещение в должном количестве.
Не забывайте о дизайне подобных агрегатов – они должны вливаться в интерьер.

Кроме того, выбирая идеальную модель, нужно помнить о том, какие основные функции должна исполнять вытяжка на кухне:

• быстро и в требуемом объеме устранять лишние запахи;
• издавать мало шума;
• выглядеть привлекательно, чтобы вписываться в обстановку кухни.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;

• 200 мм.

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;

• толщина стенки —  2-8 мм.

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

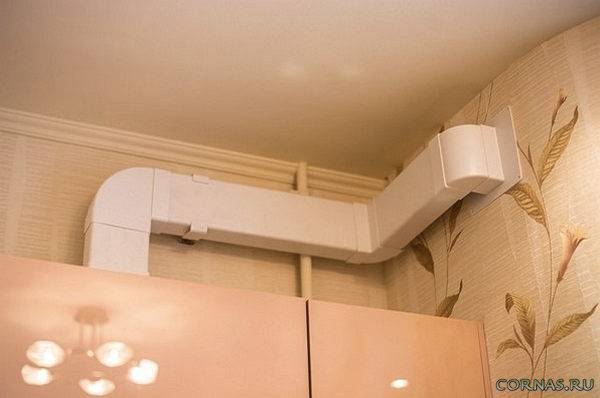

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

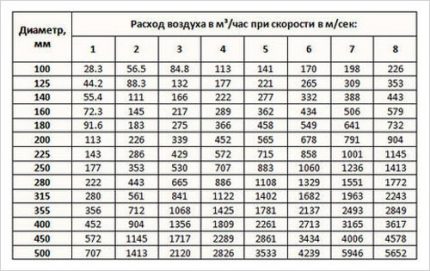

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Характеристики труб из гофры

Такие трубы делают из тонкого алюминия. В данном случае, есть существенный минус – внешний вид воздушного тракта. Вряд ли найдётся много желающих видеть на своей кухне металлическую трубу. Поэтому использование этого материала, предполагает обязательную маскировку трубы. Но есть и очевидные преимущества:

• лёгкость монтажных работ — гофрированная труба легко режется, может изгибаться под любым углом, легко крепится при помощи специальных хомутов;
• отсутствие резонансного гула;
• низкая стоимость, по сравнению с пластиковыми воздуховодами;
• исключаются резкие изгибы трубы, что повышает эффективность вентиляционной системы.

Такие трубы выпускаются в виде небольших кусков, которые растягиваются на существенную длину.

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

• Приточный канал;
• Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

Вентиляция состоит из приточной и вытяжной трубИсточник moyavtomagazin.ru

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Гофры — полужесткие воздуховоды, которые состоят из проволочного каркаса и пластмассовой оболочкиИсточник ownerprofit.ru

Видео описание

Особенности монтажа пластиковой вентиляции можно посмотреть в видео:

Заключение

Пластиковые воздуховоды являются одним из вариантов создания вентиляции в здании. У пластика низкая стоимость и он отлично подходит для обустройства дачного дома. Но при этом надо помнить, что его нельзя применять при обустройстве подвалов и многоэтажных домов.

Монтаж профилей

Проще начинать монтаж со стеновых направляющих профилей по плану:

• установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
• остальные профиля устанавливаются аналогично описанному способу;
• переходим на потолок, и устанавливаем на нем профиля.

Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса

• Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный;
• Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
• Теперь можно приступить к установке перемычек снизу будущего короба;
• Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.

Размещение гофры в коробе из гипсокартона

Гофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.

• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Правильное подключение вытяжки

Чтобы закупить нужное количество труб и соединительных деталей, составьте схему соединения вытяжного отверстия агрегата с вентиляционной шахтой. Руководствуйтесь простыми правилами:

1. В идеале общая протяженность коробов не должна превышать 2 м: 1 метр в высоту + 1 м по горизонтали до приемного отверстия. При большей длине производительность вытяжки снизится (хотя пользователь не заметит разницы, поскольку не с чем сравнивать).
2. Оптимальное число поворотов на 90° – два. Чем больше колен, тем слабее «тянет» вентилятор из-за увеличения сопротивления воздуховодов.
3. Продумайте трассу прокладки таким образом, чтобы воздуховод не пересекался с газовой трубой, подведенной к плите. Если пересечения не избежать, обойдите стояк, используя отводы 45°, а не прямые углы.
4. По возможности используйте круглые каналы, с точки зрения аэродинамики их пропускная способность выше. Реальный плюс: на округлой поверхности собирается меньше пыли, нежели на плоской.
5. Для расчета диаметра или размеров квадратного короба не нужны никакие сложные формулы. Ориентируйтесь на площадь сечения выходного отверстия вытяжки – воздухопровод должен быть таким же (или больше).
6. Если общая длина вентканала не превышает 2 м, площадь сечения можно уменьшить на 15% без заметного ухудшения производительности агрегата. Но учтите: бытовой прибор станет сильнее шуметь.
7. При длине каналов более 2 м уменьшать размер трубы нельзя – вытяжка существенно потеряет в мощности, а электричества «накрутит» больше. И вообще, когда плита расположена далеко от вентиляции, надо ставить рециркуляционную островную вытяжку без всяких каналов.

Поскольку на большинстве кухонь предусмотрена 1 вентиляционная шахта, при подключении зонта важно оставить проем для работы естественной вентиляции. То есть, канал подсоединяется к специальному фланцу с решеткой, как сделано на фото

Второй способ обеспечить вентиляцию при неработающей вытяжке – установить вместо решетки тройник с обратным клапаном. При включении вентилятора его заслонка захлопнется, после отключения снова откроется. Недостаток: клапан под потолком некрасиво смотрится плюс собирает пыль.

Переход с круглого сечения на квадратное (и наоборот) вполне допускается. Одно условие: площадь поперечника воздуховода не должна уменьшаться (увеличивать можно). Для изменения формы канала используйте соответствующие фитинги, описанные ниже.

Обзор воздуховодов для кухонных вытяжек

Для подключения выходного патрубка вытяжки к отверстию вертикальной шахты применяются 3 вида коробов:

• гибкая алюминиевая гофра типа «Алювент»;
• каналы из пластика ПВХ круглого и прямоугольного сечения;
• металлические короба разной формы.

Теперь разберем по отдельности каждую группу вытяжных коробов для кухни – перечислим характеристики, плюсы и минусы изделий.

Алюминиевые гофрированные трубы

Гибкий канал представляет собой каркас из мягкой проволоки, обтянутый тонкой алюминиевой фольгой. Сверху нанесен слой полиэстера для лучшей герметизации. Трубопровод транспортируется и продается в сжатом состоянии, после распаковки растягивается до нужной длины (максимум в 5 раз).

Технические характеристики воздуховода:

• толщина стенки – до 100 микрон, сечение – круглое;
• максимальная рабочая температура – 250 °C;
• допустимый радиус изгиба равен 0.7D (D – диаметр);
• линейка диаметров: 80, 100, 110, 120, 125, 130, 140, 150 мм.

Главный козырь алюминиевых рукавов – приемлемая цена, 1 метр воздухопровода Ø100 мм в растянутом виде стоит примерно 50 руб. (0.9 у. е.). Благодаря насыщенному ряду типоразмеров вентканал легко подобрать под выходной диаметр отверстия вытяжки и вентиляционной решетки.

Гофрированный воздуховод для вытяжки устанавливается быстро и просто. Труба растягивается на требуемую длину, один конец надевается на штуцер вытяжного агрегата, второй – на решетку. Потом гофра фиксируется обычными хомутами, на этом монтаж заканчивается.

Гибкая гофротруба устанавливается буквально за 5 минут, достаточно закрепить торцы хомутами

Недостатки гибких каналов:

1. Внешний вид алюминиевой гофры не удовлетворяет современные требования к дизайну интерьера. Короб годится для вытяжки на даче, в летней кухне либо квартире с обычным ремонтом. В остальных случаях трубу нужно прятать за декоративный кожух или обшивку из гипсокартона.
2. Волнистая структура стенок создает повышенное сопротивление воздушному потоку. Эффективность работы вентилятора снижается.
3. По той же причине внутри канала задерживается больше жировых отложений. Вычистить гофру нереально, проще заменить.
4. Алюминиевая фольга легко повреждается любым острым предметом.

Последний негативный момент – при работе вытяжки гофротруба сильно шумит. Причина – вибрация тонких гибких стенок плюс волнистый профиль, оказывающий сопротивление воздуху.

На коротких участках гофрированные трубы смотрятся удовлетворительно, на более длинных каналах вся красота теряется

Вентиляционные короба из пластика

Для изготовления воздуховодов применяется поливинилхлорид (ПВХ) белого цвета. Трубопровод не изгибается, поэтому секции вентиляционной сети соединяются с помощью фасонных элементов – муфт, ниппелей, колен, тройников и различных переходников. Характеристики пластиковых коробов:

• максимальная температура транспортируемой среды – 200 градусов;
• форма сечения – круглая, прямоугольная (плоская);
• подходящие для вытяжек диаметры круглых каналов – 100, 125, 150 мм;
• «ходовые» размеры плоских коробов – 55х110, 60х112, 60х204, 90х220 мм;
• длина стандартной секции – от 35 см до 2 м.

Пластиковые воздуховоды соединяются с фитингами двумя способами:

1. Круглая секция надевается снаружи на ответную часть монтажного элемента – отвода, тройника или ниппеля.
2. Прямоугольные трубы, наоборот, вставляются внутрь фитингов. Для стыковки прямых участков используются муфты.

Слева на схеме показано ниппельное соединение круглого ПВХ воздуховода, справа прямоугольные участки вентканалов вставляются в муфты тройника

В обоих случаях стык тщательно герметизируется силиконовым составом. Форму сечения вентканала можно изменить в любой точке – установить прямой либо угловой переходник, применить тройник с разными выводами.

Цена пластика заметно выше, чем гофры аналогичного диаметра. Метр трубы Ø100 мм обойдется примерно в 180 руб. (3.15 у. е.), прямоугольного короба эквивалентного сечения 110 х 55 мм – 185 руб. (3.3 у. е.). Сюда еще надо прибавить стоимость фасонных деталей, задействованных в схеме.

Другие минусы пластиковых венткоробов:

• цветовая гамма ограничивается светлыми оттенками, черные трубы найти нереально;
• соответственно, на воздуховоде хорошо заметна пыль и другие загрязнители;
• пластмасса боится перегрева свыше 200 °C и способна гореть самостоятельно;
• с годами поливинилхлорид желтеет и теряет внешний вид;
• стенки плоских коробов прогибаются на стыках, образуется щель шириной 1—4 мм, как показано на фото.
