Воздушный клапан для канализации: что это такое, установка, устройство

Что такое канализационный аэратор и для чего он нужен

Любая канализационная система состоит из главного стояка, сливных труб, гидравлического затвора или небольшого колена со специальным ответвлением сбоку в виде сифона.

При попадании в слив жидкости в большом количестве, она может полностью перекрыть основной стояк, и начнется втягивание воздуха, образуется разреженное воздушное пространство. Если проходной канал трубы открытого типа, воздух заходит в него через специальное отверстие, поэтому канализация работает исправно.

Но когда сантехнический стояк расположен внутри жилища, то из-за отсутствия фановой трубы в комнаты может проникать запах из сточных систем и каналов. Что такое аэратор, можно и не знать, пока проблема не начнет мешать комфортному проживанию хозяев дома.

Благодаря ему в трубах внутренней канализации быстро выравнивается давление, а неприятные запахи выводятся на улицу, не проникая в жилище. Вот для чего нужен аэратор в канализации.

Принцип работы

Принцип работы канализационного аэратора похож на порядок действия любого обратного клапана. Роль запорного механизма аэратора для канализации выполняет герметичная крышка или мембрана из резины. Под воздействием собственного веса эти элементы перекрывают проникновение воздуха внутрь трубы.

Канал устройства, которое крепится на фановую трубу изогнут так, что с внутренней ее частью взаимодействуют верхние детали аэратора. Если в сливе появляется разрежение, то мембрана приподнимается, и внутрь запускается воздух.

Для современных канализационных систем разработаны универсальные клапаны, принцип действия которых основывается на быстром двустороннем действии. У подобных устройств мембрана работает как на впуск, так и на быстрый выпуск воздуха. Вакуумные клапаны не применяются в квартирах, потому что могут пропускать в комнаты биологический газ. Если сделать что-либо неправильно, можно навредить своему здоровью.

Конструкция вентиляционных клапанов

специальной сеткой, подвижная мембранаманжета-прокладкаповышенную герметичность

Вентиляционные клапаны различных размеров давно производятся из синтетических материалов. Внутри клапана находится подвижная диафрагма, которая при положительном или нейтральном давлении остаётся закрытой. При спуске воды, возникающее отрицательное давление в трубах канализации открывает диафрагму, давая доступ воздуху в систему. После выравнивания внутреннего и внешнего давлений диафрагма закрывается под воздействием сил гравитации. При наличии положительного или нейтрального давления в системе, она остаётся герметичной и не позволяет запахам просачиваться наружу. Вентиляционный клапан стабилизирует давление в трубе. Когда оно сравнивается с атмосферным давлением, клапан закрывается. При нейтральном или положительном давлении диафрагма остаётся закрытой, удерживая плохой воздух в системе.

Воздушный клапан также служит в системе предупреждения засорения труб канализации, при наличии засора, во время спуска туалета, воздух наоборот вытесняется из стояка. Это создаёт в системе положительное давление. При наличии в системе положительного давления клапан не срабатывает, и воздух выходит через сифон. Вода и грязь выталкиваются в раковину. Когда вода уйдёт обратно в сифон, восстанавливая водный затвор, грязь останется в раковине. Являясь показателем того, что система скоро заблокируется.

Что это такое

Воздушный клапан – конструкция, которая необходима для сохранения в канализации конкретных показателей давления. Аэратор создан для того, чтобы отводить неприятные запахи, газы и прочее. Дом, в котором для таких целей жильцы применяют фановую вентиляцию, не будет избавлен от проблемы отвратительного запаха, который содержит канализация. Такой способ не решает проблему скачков показателей давления, которые являются причиной плохой работы водоотведения.

Клапан ДУ

Воздушный клапан – мембранное устройство классического типа. Благодаря тому, что конструкция оборудована гибкой перегородкой в дом не поступают газы и неприятные запахи, которые содержит канализация.

Принцип работы

По характеру использования выделяют следующие воздушные клапаны:

1. мембранной;
2. цилиндрического типа
3. с рычажным механизмом

Первые изготавливаются из ПВХ. Фиксируются на вход фанового трубопровода. Она подключается к канализации в качестве вентиляции. При скачках давления мембрана меняет положение. Поэтому газы не способны просочиться через клапан в канализацию. Принцип работы аэратора будет успешным, если в фановую трубу будет поступать кислород.

Конструкция воздушного клапана для канализации

Цилиндрический производится из стали и сплавов. Внешне устройство напоминает запорный клапан. Деталь имеет прочный металлический корпус, на котором есть резьба. А также крышка стандартного размера. Обычно, это 110 миллиметров. Иногда встречаются разно размерные модели. Крышка фиксируется у основания. Когда возникает прямое давление – она открывается, тем самым пропуская воду, сток. После, возвращается в обратное положение. Из-за того, что крышка открывается внутрь, вероятность того, что отходы вернуться, мала. В таком случае частный дом будет защищен от неприятного запаха, который содержит канализация.

Видео: применение обратного воздушного клапана для канализации

В невентилируемых канализациях используется рычажный вариант. Устройство нужно настраивать вручную. Принципы действия: в том направлении, которое было задано стрелкой, стекаются сточные воды. Для проведения срочного ремонта этот способ удобный.

Кроме этого, выпускают вакуумные, автоматические клапаны. Отличие заключается в настройке самого процесса. Вакуумный открывает путь стокам в одном установленном направлении, исключая обратный ход. С автоматическим устройством можно менять это направление в зависимости от необходимости.

Вакуумный клапан

По принципу запорного механизма клапаны делятся на:

1. Поворотные. По конструкции схожи с пневматическими запорными механизмами. Контролирующим механизмом являются рычаг, золотник. Устанавливаются на трубы путем врезки в общую конструкцию. Под воздействием сточных вод золотник поворачивается, и тогда вода уходит по стояку;

2. Шаровые. Воздушные клапаны для канализации используются только в трубах с небольшим диаметром. К примеру, в душевых кабинах. Запорный механизм – шарик из металла. Он соединяется с пружиной, которая контролирует работу, чтобы сточные воды не возвращались обратно;

3. Межфланцевые. Небольшого размера, удобны в монтаже. Конструкция устанавливается на трубу посредством резьбы. В виду этого, такие механизмы устанавливаются как на пластиковых, так и на металлических трубах. Для первых отводов используют компрессионный фитинг. Запорный механизм – гибкая мембрана, которая способна изменять собственное положение в зависимости от напора и давления сточных вод. Межфланцевые бывают односторонними и двухсторонними;
4. Подъемные. Подходят для стояка, установленного в вертикальном положении. Принцип работы заключается в способности мембраны из ПВХ изменять положение, ориентируясь на давление сточных вод. Благодаря вертикальному креплению, обратный возврат стоков исключен.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 15.38%

Нет 84.62%
Проголосовало: 13

Мне нравится1Не нравится

Виды и типы

Клапан на стояк канализации может иметь разные виды конструкции. Они различаются по определенным признакам. Встречаются образцы, предназначенные для установки:

• на вертикальный стояк;
• непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

• автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
• антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
• комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

• мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
• цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
• рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

• резьбовые;
• фланцевые;
• муфтовые.

Выбор оптимального варианта зависит от типа системы, места установки и других факторов. Наиболее востребованными являются устройства, способные работать одновременно с несколькими трубопроводами.

Существуют домашние мастера, которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в нормальном состоянии прикрывают выход, а при изменении давления открываются, впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в больших частных домах с разветвленной системой канализации и собственным септиком. Они дают большое количество газа, что создает высокую нагрузку на систему и требует коррекции с помощью механических устройств. Кроме того, такие приспособления позволяют защитить систему от проникновения насекомых, грызунов, попадания мусора и пыли.

Типичные ошибки монтажа

Чаще всего ситуация с образованием вакуума в системе возникает, когда при ее обустройстве используются трубы разного диаметра. К примеру: унитаз подключен к трубе D 110 мм, ванна к трубопроводу D 50 мм, а отверстие сливного бачка – D 70 мм.

Малоприятные зловония в санузлах нередко появляются, когда сантехнические приборы оборудованы сифонами, имеющими недостаточный объем. Это возникает вследствие того, что при нерегулярном пользовании приборами в сифонах пересыхают остатки воды, убирая гидрозаслонку и открывая свободный доступ к распространению «ароматов».

При выборе места под размещение вентиляционной фановой трубы многие допускают ошибку, располагая ее под свес крыши. Это приводит к тому, что в зимний период сползающий и падающий с кровли снег повреждает отводящую конструкцию.

Чтобы образующийся внутри вентиляционного канала конденсат не замерзал при минусовых температурах, конструкцию необходимо утеплить.

Монтаж обратных клапанов

Установка обратных клапанов не представляет особых сложностей и по силам любому технически неподготовленному пользователю. Для правильного монтажа самое главное – строгое соблюдение горизонтального положения прибора.

Если требуется установить обратный клапан на канализацию 50 мм, поступают следующим образом:

• Обычно 50 мм трубопровод имеет небольшое количество раструбных соединений и часто проходит сквозь стены, в которых фиксируется штукатурным или цементно-песчаным раствором. Конечно, проще будет использовать клапан с отводами для компрессионного подключения, помещаемое в разрез трубы, но такие клапаны, как правило импортного производства и стоят очень дорого по сравнению с отечественными, если у вас есть клапан с компрессионными отводами, вы счастливчик, просто разрезаете трубу и вставляете клапан обжав его муфтами. Но на нашем рынке продаются в основном обычные канализационные клапаны 50 мм, у которых, с одной стороны обычный раструб 50 мм, а с другой стороны гладкий конец для входа в раструб трубы..
• Клапан лучше монтировать на стадии строительства канализационной системы, тогда не будет проблем с резкой трубы, сразу подбираете трубы нужной длины и ставите клапан по принципу монтажа всех раструбных канализационных труб. Но если система уже рабочая, а клапан нужен, то понадобится еще и муфта, чтобы с ее помощью подключить клапан. Чтобы установить обратный клапан для канализации 50 мм ножовкой по металлу или дереву с мелким зубом вырезают трубный фрагмент на горизонтальном участке на 1,5 – 2 см меньше длины самого клапана.
• Затем раструбный конец клапана надевают на гладкую часть трубы, а гладкий конец вставляют в раструб канализационной муфты, которая в свою очередь надевается на гладкий конец трубы и регулируют длину стыка так, чтобы стык был примерно посередине муфты.

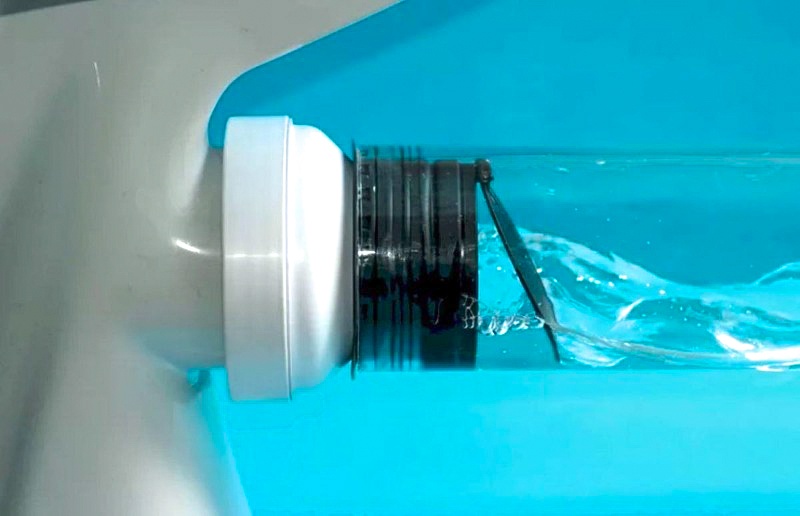

Рис. 10 В какой ситуации нужен обратный клапан в автономной канализации

Обратные клапаны на трубы диаметром 110 мм могут размещаться внутри зданий или на улице. При их наружном монтаже необходимо обеспечить свободный доступ к устройству – этого достигают помещением клапана в закрытый технический колодец. Для размещения его на трубах выполняют следующие операции:

• Освобождают в земле участок трубопровода в точке раструбного соединения, разбирают фрагмент и монтируют технический колодец.
• Типовая длина корпуса клапана около 150 мм, поэтому отрезают прямую трубу примерно на 120 мм и надевают на нее до упора раструбный конец клапана. Обычно положение стрелки на корпусе направлено от расширенного раструба к цилиндрическому отводу диаметром 110 мм.

1. Ревизионая крышка – предназначена для проведения планово предупредительных работ по ремонту клапана и проверки технического состояния;
2. Крепежные болты – предназначены для герметичного закрепления крышки;
3. Блокировочный вентиль – предназначен для аварийного закрытия клапана;
4. Уплотнительное кольцо – особая форма такого кольца позволяет произвести герметичный монтаж, исключающий выскакивание и выталкивание соединенных частей, а также соединение не “запекается”, что позволяет произвдить разборку и повторную сборку трубопровода;
5. Ревизионная емкость – для удобства проведения профилактических и ревизионных работ;
6. Блокировочный рычаг – управляет задвижкой, пропуская поток только в одном направлении, и в аварийном режиме, удерживает задвижку в закрытом состоянии;
7. Задвижка – для максимальной герметизации оснащена специальным резиновым кольцом.

Рис. 11 Примеры установки канализационных 50 мм клапанных затворов

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

• используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
• нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

• отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
• стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
• нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

• опасность выхода из строя при большой нагрузке на канализационную систему;
• стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

• клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
• монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
• вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

• корпус из пластика, имеющий боковое отверстие;
• шток, который при необходимости способен открыть боковое отверстие;
• чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
• штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

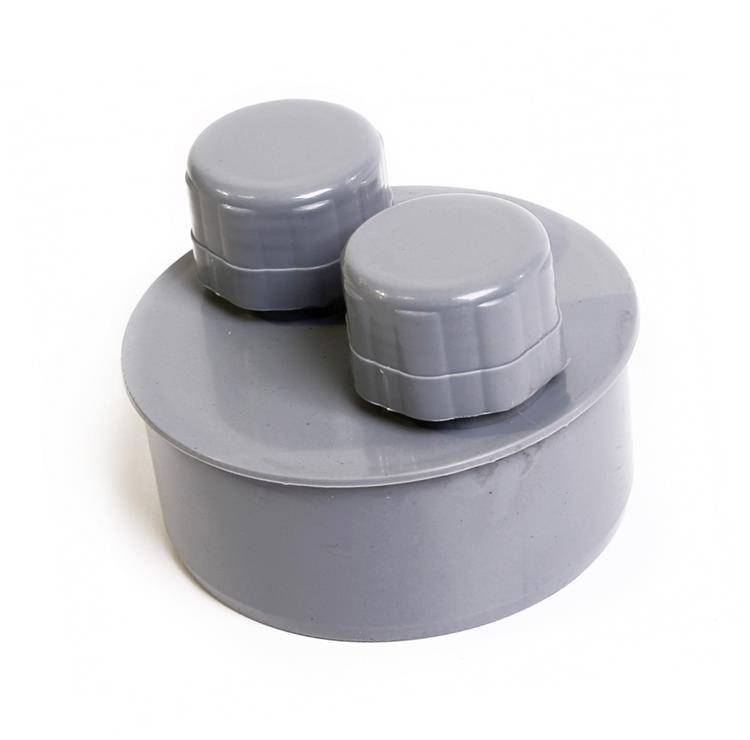

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Принцип работы клапана канализации

Клапан  монтируют в месте соединения стояка с канализационным ответвлением в квартиру, либо в разрыве коллектора с трубой канализации. Если монтаж устройства нужно сделать в канализации частного дома, то он устанавливается в самой нижней точке, перед входом в септик. При разной конструкции, все клапаны работают по одному принципу:

• Большая часть отходов в трубе двигается самотеком, за счет своего веса и небольшого уклона труб по всей длине магистрали;
• В рабочем положении рабочий клапан канализации всегда открыт и не мешает беспрепятственному движению фекальных масс;
• Вследствие непредвиденной ситуации: образования пробки в стояке, повышения паводковых вод или разового сброса жидкости, трубы основной системы переполняются до такой степени, что начинают двигаться обратно.
• Бытовые отходы, при движении встречают преграду, и самопроизвольно клапан, из-за разного гидравлического давления, закрывается, и не дает обратного хода жидкости.
• Благодаря такому устройству в канализационной системе, в случае аварийной ситуации, отходы не попадают через унитаз обратно в туалет и не создают зловонного запаха.

Следует помнить. Если дома в канализации установлен насос, то монтаж обратного клапана обязателен. Это необходимо из-за того, что в случае остановки помпы, поддерживающего напор в магистрали, создается разрежение воздуха, и направление движения отходов может поменяться.
