Как производится врезка замка в деревянную дверь

Врезка механизма с «личинкой»

Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления

Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично

Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

Определяем местонахождение для замка

Прежде чем устанавливать устройство для закрывания, нужно понимать, где оно должно находиться на плоскости. В этом вам поможет простой фокус. Дабы избрать предельно комфортное местонахождение, необходимо стать перед дверью и представить ручку, потянуть за нее. Именно эта высота и будет удобной. Если семейство имеет детей или же планирует их завести, то фиксировать устройство стоит несколько ниже обычного – так ребенок не будет чувствовать неудобств при открытии двери. Определенный уровень можно обозначить одним из подручных средств.

Первый опыт этап, рассказывающий о том, как врезать замок в межкомнатную дверь самостоятельно, закончен.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

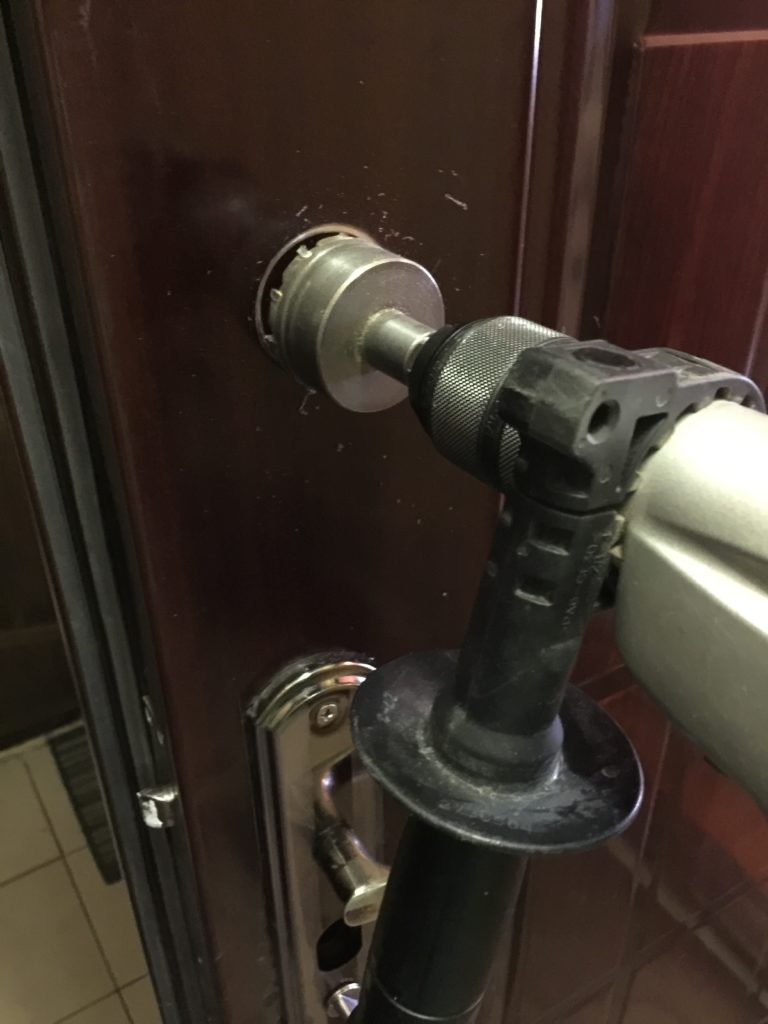

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

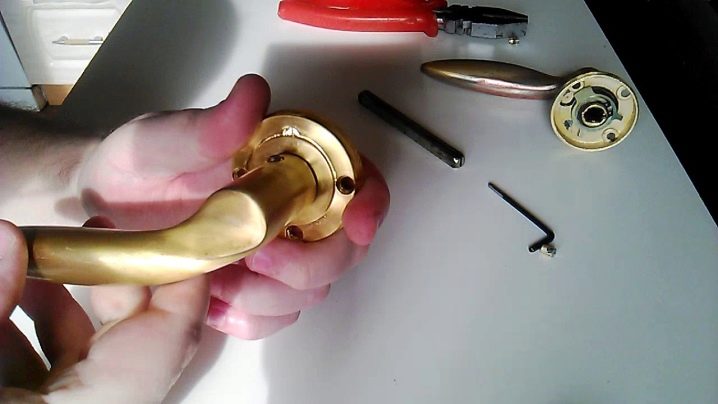

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней

При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

https://youtube.com/watch?v=aieEzdc_vw8

Монтаж накладного замка

Дополнительный запор принято устанавливать немного выше врезного. Операция проходит легче предыдущей и займет меньше времени.

Необходимо приложить конструкцию к двери и отметить места для крепежных штифтов. Установив последние, можно приступать к монтажу замка. Его примеряют, проверяют работоспособность и надежно закрепляют на двери.

Установка ответного блока на железную коробку необязательна. Достаточно точно отметить места выхода запорных ригелей, про что уже было рассказано выше, а потом проделать в раме паз. Если лутка выполнена из качественного металла, то она сама выполнит роль накладного блока.

Врезка замка в металлическую дверь пройдет без проблем если следовать рекомендациям

Выполнить все операции своими руками позволит внимание к деталям и аккуратность в работе

Крепление накладок и ручек

Для закрепления ручек необходимо:

• Приложить накладки к месту крепления и наметить кернером места креплений.
• Просверлить отверстия с двух сторон полотна, используя сверло с диаметром немного большим, чем диаметр винта.
• Установить ручки с двух сторон и стянуть их винтами.

Как врезать замок в металлическую дверь?

Врезка замков в металлическую дверь — трудное и ответственное дело. С ним может справиться человек, умеющий обращаться с измерительным и электрическим инструментом, имеющий опыт работы с металлом

Все операции производятся с большим вниманием и аккуратностью. Работа состоит из отдельных этапов

Первый этап включает в себя подготовку нужных инструментов. Следующий этап — выбор места нахождения механизма: располагается он в 1 м от уровня пола. Можно поднять его до уровня в 1,5 м. На этом расстоянии корпус механизма прислоняется к торцу полотна и намечаются места врезки. Теперь нужно взять сверло, диаметр которого равен толщине замка, просверлить отверстия на верхней и нижней границах устройства. Болгаркой вырезается отверстие точно по разметке. Кромки обрабатываются напильником.

Основной этап подразумевает вставку корпуса в получившийся паз. Для этого необходимо наметить места для крепежных винтов. Их просверливают сверлом соответствующего диаметра и метчиком нарезают резьбу. С помощью болгарки и дрели проделываются большие отверстия под замочную скважину и ручку с 2 сторон дверного полотна. После этого механизм окончательно вставляется в паз и закрепляется винтами. Замок и все его части несколько раз приводятся в движение ключами, чтобы проверить качество выполненной работы.

После основных действий нужно размечать и устанавливать накладки. Ригели натирают мелом и плотно закрывают полотно двери. С помощью ключа шевелят ригели, чтобы остались следы мела. Они покажут места сверления отверстий для ригелей. Сверху устанавливается ответная пластина. После каждой выполненной операции нужно проверять работу механизма.

Накладной замок устанавливается реже. Делается это немного иначе. Механизм устройства находится над дверным полотном. Его нужно хорошо закрепить на поверхности полотна. Вся работа проводится в следующем порядке:

• Замок прикладывается к полотну для выполнения разметки.
• Устанавливаются крепежные штифты.
• Высверливаются сквозные отверстия для скважины.
• Механизм закрепляется на установленных штифтах, проверяется его работа.
• Замок окончательно фиксируется на полотне.
• На обратной стороне закрепляется накладка.
• Блок фиксации ригелей прикручивается к ответной стороне дверной коробки.

Если вас не пугают перечисленные условия установки запоров, можете приступать к работе. При недостатке навыков и знаний лучший выход — поручить выполнение работы мастерам.

Советы мастеров

В заключение стоит привести советы бывалых людей и мастеров, занимающихся установкой запорных устройств в двери профессионально.

1. Качественный запор — отличная защита квартиры от незваных гостей. Но вместе с ним не стоит отказываться от других методов защиты: видеонаблюдения, сигнализации и др.
2. При установке механизма следует на каждом этапе разметки и установки проверять его действие. Любое нарушение в разметке и сверлении отверстий может полностью нарушить работу дорогостоящего запорного устройства.
3. За установленным механизмом необходимо постоянно следить. Его нужно периодически смазывать, так как старое покрытие постепенно теряет свойства.
4. Ригеля обрабатываются жидкими составами в максимально выдвинутом состоянии. После этого нужно задвинуть их в первоначальное положение на 30-45 секунд. Процедура повторяется 3-4 раза.

Перед покупкой изделия следует выполнить правила выбора:

• дорогой, но качественный замок лучше 2 дешевых;
• 1 запор — мало, 3 — перебор;
• лучше устанавливать на дверь 2 разнотипных устройства;
• дешевая модель — лишняя головная боль.

Врезать в дверное полотно замок — задача несложная. Но установить замок в дверь из металла может только знающий человек с опытом работы. При установке нужно учитывать толщину металлического листа на полотне. В противном случае можно испортить как замок, так и саму дверь. А это приведет к более высоким денежным затратам. Лучше поручить выполнение этого дела профессиональным работникам.

Советы по выбору замка

Подбор и покупка запирающего механизма, одного или двух, является первым шагом по его установке. Замки отличаются между собой классом устойчивости ко взлому, чем выше категория, тем большую защиту гарантирует механизм и тем дольше придется с ним повозиться злоумышленникам.

Для квартиры или загородного дома стоит обзавестись замками 3 или 4 класса устойчивости, изделия более низких категорий (1 или 2) подойдут только для подсобных помещений.

Если на товаре не обозначен класс взломоустойчивости, покупать его не следует.

На входную железную дверь возможна установка замков двух типов:

1. Цилиндровые. Они широко распространены. В их конструкции предусмотрены штыри специфической формы, а также ключ с ответными выемками к ним. Такой разновидности замок обладает дисковым кодовым механизмом. Несмотря на свою сложность, личинку подобного устройства можно довольно легко повредить — выбить. Поэтому стоит приобретать изделия премиум класса, в которых предусмотрена броненакладка. Она защищает личину от выбивания.
2. Сувальдные. Получили свое название из-за пластин (сувальд). В момент открытия замка они выстраиваются в четком порядке. Чем больше количество сувальд, тем замок надежнее (класс его защиты выше). В таких замках также устанавливают бронированные пластины.

Поскольку каждый из видов имеет свою специфику и свои недостатки, лучший вариант – монтировать в металлическую дверь два замка с разными механизмами. Это обеспечит максимальную степень защиты имущества. Но весь процесс занимает достаточно много времени. Решить проблему в этом случае поможет специалист. Мастер произведет установку замков на металлическую дверь быстро и качественно.

Кроме механических запирающих механизмов в дверь из железа устанавливают электронные замки. Они открываются при помощи дистанционного пульта, магнитной карточки, самые современные модели реагируют на отпечаток пальца.

По способу установки замки на железную дверь разделяются на такие

1. Накладные. Практически весь замок при этом находится снаружи створки. Устанавливать его достаточно просто своими силами.
2. Врезные. Самый распространенный вариант. Чтобы установить замок в железную дверь в полотне вырезают отверстие. Внешне это оптимальный вариант, поскольку замок не виден.
3. Встроенные. Вставка замков в железную дверь осуществляется в створку на этапе сборки изделия на заводе. Своими силами заменить или установить такой замок достаточно проблематично, придется полностью разбирать створку.
4. Навесные. Такой тип для жилых помещений не применяют, он сгодится лишь для бытовок или хозяйственных пристроек. Для его монтажа на металлическое полотно привариваются проушины.

Стоит покупать продукцию известных брендов, обязательно с сопроводительными документами и гарантией. Не лишним будет почитать отзывы о производителях на форумах, расспросить продавца обо всех тонкостях работы замка, особенностях эксплуатации и ухода за ним.

Дешевые изделия покупать не стоит, иначе придется потратиться потом на их ремонт или замену. Лучше приобрести один качественный и дорогой замок высокого класса защиты, чем два дешевых и легко вскрывающихся. К тому же дешевые механизмы начинают заедать через небольшой период эксплуатации. То есть опять потребуется на входную металлическую дверь поставить замок.

Но не стоит бросаться в другую крайность и монтировать как можно больше запирающих механизмов в полотно. Врезание каждого из элементов понемногу ослабляет створку. Поэтому специалисты не советуют монтировать более 2 замков. Для максимальной защиты лучше устанавливать две двери в квартиру (входную и тамбурную).

Подготовительный этап

Запорное устройство для главной двери должно быть максимально надежным. Для остальных желательно наличие какого-нибудь секрета. Отличным вариантом считаются невидимки.

Сейчас очень распространены электронные устройства. Если установить электромагнитный замок или невидимку, можно обезопасить жилище или гараж от преступников. Взломать электронные изделия намного сложнее, т.к. нужно найти удерживающие детали. Для открытия невидимок используют брелки с инфракрасным спектром. Задвижку нельзя сместить после закрытия. Она управляется маленьким, но мощным электрическим мотором.

Возможности электронных устройств позволяют применять телефон как ключ, заблокировать устройство через СМС и подключить сигнализацию. Монтаж главного или обычного замка почти не отличается. Нужно лишь добавить установку электронного устройства.

Выбирая межкомнатный замок, следует помнить о простоте, функциональности и красоте.

Запирающее устройство для гаража должно быть тяжелым и прочным. Желательно купить замок подороже, чтобы максимально затруднить его вскрытие. Рекомендуется заменить дешевое устройство на более качественное.

Выбираем инструменты

Врезка замков в двери подразумевает некоторую подготовку. Для монтажа замка в металлическую дверь понадобятся:

• молоток;
• сверла и фрезы по металлу разного диаметра;
• стамеска;
• электродрель;
• болгарка;
• угольник;
• болты и саморезы;
• напильник;
• карандаш;
• рулетка.

Чтобы предотвратить травмы, необходимо надевать средства индивидуальной защиты: диэлектрические перчатки и очки.

Для установки устройства в деревянную дверь подготовить:

• шуруповерт и различные шурупы;
• перьевые сверла;
• фрезер по дереву.

Для ограничения участка работы инструмента взять малярную ленту. После подготовки всего необходимого приступить к врезке замка.

Определяем местонахождение для замка

Приобретенное изделие не должно быть толще дверной конструкции. Место монтажа нужно определить так, чтобы замком было легко пользоваться. Оптимальная высота — не ниже 1 м от пола.

Правильная разметка поверхности

После выбора места установки приложить корпус устройства и карандашом разметить границы вставки. По ним высверлить отверстия. Рекомендуется брать инструмент с диаметром, равным ширине запирающего механизма. Отверстия под саморезы соединить линиями по бокам. Болгаркой сделать пару надрезов строго по меткам. Для упрощения процесса делать движения сверху вниз. Напильником расширить вырез по ровному прямоугольнику желаемого размера.

Для плоского замка

Чтобы грамотно установить плоское устройство, следует ознакомиться с видеоматериалами по теме. Предварительно на двери отметить вертикальную осевую черту. Длина горизонтальной линии — 96,5 см от низа. Если двери старые или из массива, уменьшить ее на 16,5 см. Сделать разметку и выбрать гнездо, ориентируясь на ее контур. Тогда получится необходимый монтажный зазор.

Высверлить гнездо для замка сверлом по дереву или перьевым. Желательно взять инструмент на 2 мм больше толщины корпуса устройства. Сверлить в 2 подхода по первым отверстиям.

Разметить отверстия под личинку и шпиндель ручки. Сделать ее, приложив замок сбоку. Высверлить отверстия с отступом от торцевой части. Он равняется толщине вкладки. Фасонное отверстие для личинки сделать в 3 этапа:

• большее круглое под цилиндр;
• меньшее под дно кассеты штифтов;
• выбрать остатки стамеской.

Остается примерить замок, вложив в гнездо. Убрать ручку и личинку, а затем поставить на место. До врезки у устройства должен присутствовать люфт 1 мм со всех сторон.

Для круглого замка

Установить устройство в круглом корпусе намного легче, чем плоское. Разметить отверстия с помощью угольника и карандаша, исходя из толщины двери и выхода языка. Иногда надо поменять местами личиночные розетки и защелки, это следует сделать до разметки. Высверлить отверстия, коронкой подобрать большие и вложить замок в гнездо. По накладке торца разметить потай, выбрать стамеской и собрать устройство. Для сборки использовать винты.

Потаем называют просверленную часть цилиндрического отверстия для головки шурупа или заклепки. Аккуратно делается углубление, если шляпка не должна выступать над деталью. Поэтому в пошаговых инструкциях по врезке замка можно встретить фразу “стамеской выбираем потай”.

Дополнительные сведения и рекомендации

Чтобы обеспечить точное соответствие реальной и планируемой глубины отверстий, на сверло наклеивают изоленту. Выбрать остаточное дерево можно долотом. Позднее стенки выравнивают стамеской. Надо стремиться к таким величинам паза, которые позволят вставляемому замку совпадать с торцевой гранью двери. Это означает, что при выдалбливании гнезда требуются периодические примерки изделия.

Чтобы сделать фигурный паз под замочную скважину, надо использовать ножовку. Края доводят до идеальной формы при помощи наждака. Так как вручную работать им недостаточно комфортно, можно прикрепить бумагу к отвертке. Использовать тонкое сверло лучше всего. Монтаж ответной планки у врезных и накладных механизмов не отличается.

Рекомендуется выбирать сверло, которое толще, чем замок. Обычно сверлят несколько насечек, чтобы можно было удалять заполнитель полотна. Когда сверление закончено, при помощи долота и стамески выбирают лишнюю труху. Но все эти правила могут оказаться бесполезными, если не соблюдать еще один принцип: как только что-то отмерено рулеткой, надо сразу поставить отметку карандашом либо маркером. Полагаться на свою память в таком ответственном деле крайне легкомысленно.

Инструменты и материалы

Для установки механизма понадобятся следующие материалы:

• ручки любой формы (круглые, в форме буквы «Г») – 2 штуки;
• цилиндровый механизм с пружиной;
• винты для крепления, которые соединяют цилиндровые механизмы;
• ригели;
• розетки для закрытия цилиндровых устройств – 2 штуки.

Кроме материалов, для работы нужен небольшой комплект инструментов:

• простой карандаш;
• рулетка;
• дрель;
• офисный ножик;
• стамески на 0,1 и 0,2 см;
• перьевое сверло 2,3 см;
• сверло на 0,2 см;
• коронка на 5,4 или 5 см исходя из толщины двери;
• скотч малярный;
• молоток.

Если чего-то из перечисленных инструментов не оказалось дома, придется докупить. Стоимость у них невысокая, а в хозяйстве всегда пригодятся.

Врезка плоского замка

Если дверь выполнена из дерева, то врезка замка может производиться в любом месте. Если же дверь сделана из МДФ, то запорный механизм необходимо врезать на уровне 1 м от пола, т. к. расположение деревянного бруса внутри полой двери находится на этом уровне.

Высверливать отверстие под замок предпочтительнее при помощи перьевого сверла, диаметр которого превышает толщину конструкции запора на 1-3 мм. Сверлить лучше всего по пионерным отверстиям в 2 захода.

Затем выбираем гнездо стамеской и делаем потай (предварительно нанеся разметку его контура по вложенному замку) согласно инструкции.

Фасонное углубление для личинки выполняют следующими этапами:

1. Просверливают круглое отверстие более крупного размера под цилиндр.
2. Сверлят круглое отверстие меньшего диаметра для днища кассеты штифтов.
3. При помощи стамески удаляют остатки.

После этого можно вставить замок в дверь. Для этого необходимо убрать из него ручку и личинку, а затем вставить его в гнездо. После этого фурнитура устанавливается обратно. Собранный незакрепленный запор должен со всех сторон иметь люфт размером 1 мм.

Теперь следует определить и отметить отверстия под саморезы. Когда уже размечены места под саморезы, по разметкам просверливаем отверстия для них. Прикрепив с их помощью замочную конструкцию к двери, необходимо установить ручку и накладку под язычок.

Ручки могут быть круглыми или Г-образными. Чтобы установить ручку, необходимо:

1. С двух сторон полотна монтировать декоративные накладки, закрепив их саморезами.
2. Вставить и закрепить стержень для ручек.
3. Прикрыть дверь и на коробе сделать отметку, где находится язычок.
4. Определить длину язычка при помощи линейки и сделать соответствующую разметку на коробе.
5. К отметкам приложить накладку и обвести ее.
6. По ее границам высверлить углубления, доведя их до требуемой формы при помощи стамески.
7. Завершающий этап: вставляется накладка и крепится на саморезы.

Следует проверить, легко ли дверь открывается и закрывается. При надобности местоположение язычка можно поменять.

Врезка замка с личинкой

Врезка запорного механизма с личинкой производится аналогично предыдущему варианту. Сделав отметки на дверном торце, следует высверлить вертикальную полосу углублений, расположенных максимально близко друг от друга. Удалить перемычки можно, применив долото. Следует подготовить гнездо необходимой величины. В дверном полотне для личинки (или поворотного ключа) и ручки просверливается отверстие с 2 сторон с использованием коронки.

После этого стамеской производится выборка под замочную планку, монтируются запорное устройство, ручки и ответная часть планки.

Лучше всего эти работы проводить при помощи фрезера: может возникнуть проблема при использовании других инструментов, таких как долото и стамеска. Ручной фрезер позволяет добиться ровных поверхностей с наименьшими погрешностями. Таким образом, получится сохранить эстетичный вид двери.

Сборка и регулировка

Остаётся только окончательно собрать замок, отрегулировать, если понадобится, его работу, и окончательно закрепить все крепёжные элементы. Сразу стоит отметить, что не нужно слишком усердствовать с крепежом, особенно в тех замках, где части устройства скрепляются между собой с разных сторон полотна. Сильная затяжка винтов может деформировать корпус, и будет тяжело работать запорный механизм, вплоть до заклинивания.

Так как защёлка уже стоит на нужном месте, то необходимо вставить ручки. Первым делом устанавливается ручка с крепёжными винтами, которые нужно перед установкой выкрутить. После этого ручка вставляется своей квадратной осью в отверстие замка и в собственное отверстие в полотне до упора.

Другая ручка в современных моделях часто фиксируется на цилиндрическом корпусе и имеет снимающуюся декоративную планку. Сначала ручку и декоративную планку нужно снять с корпуса, утопив фиксаторы, и только потом корпус устанавливается в соответствующее отверстие в полотне навстречу квадратной управляющей оси от противоположной ручки, насаживается на эту ось до упора. Затем в отверстия вставляются крепёжные винты, и ими две стороны ручек скрепляются друг с другом.

Теперь останется только возвратить на корпус декоративную планку и ручку, утопив фиксаторы на корпусе. Они вдеваются на корпус до момента срабатывания фиксаторов, вышедших из заглубления в крепёжные пазы этих элементов.

Монтаж запорного устройства закончен, и нужно отрегулировать свободный ход механизма замка и его чёткую работу. Это можно проверить путём поворота ручки. Она должна легко и без зазоров двигаться, а после её отпускания сразу же возвращаться на место. В случае тяжёлого хода или заклинивания необходимо немного отпустить крепёжные винты. Наоборот, если имеются посторонние звуки и люфты в механизме, то винты крепежа нужно закрутить поглубже.
