Характеристики и расшифровка аббревиатуры кабеля ввг

Конструкция

Кабель ВВГнг может иметь от 1 до 5 медных проводников различного сечения, при этом проводники могут быть как одножильные, так и многожильные крученые (многожильные, как правило, большого сечения — от 4 мм). Форма проводника независимо от количества жил — круглая либо секторная (приближенная к форме треугольника или трапеции). Госстандартом допустим любой из этих вариантов.

Каждый проводник заключен в индивидуальную поливинилхлоридную оболочку. Внешний слой — толстая и довольно прочная изоляция из того же поливинилхлорида. При этом форма кабеля в разрезе бывает круглой или овальной — если проводники внутри «выстроены» в одну линию.

Цветовая маркировка стандартная: желто—зеленый провод — земля, синий — нейтраль, остальные цвета — фаза. В некоторых кабелях нейтральный провод также может иметь уменьшенное сечение. Допустимо нанесение цветовой маркировки одной тонкой линией соответствующего цвета вдоль всего проводника.

Цвет внешней оболочки, как правило, черный (отличительный признак всех ВВГ-кабелей).

Вес кабеля типа ВВГнг ls напрямую зависит от суммарного сечения всех жил. Минимальная масса 1 км составляет 39 кг — одножильный круглый провод сечением 1.5 мм. Для сравнения — вес ВВГнг провода такого же сечения, но на 2 жилы будет составлять уже 72 кг (1 км). Вариация провода с секторными жилами имеет большую массу.

Длительно допустимый ток кабеля ВВГ

Перед приобретением кабеля необходимо учитывать такую важную характеристику как длительно допустимый ток. На самом деле длительно допустимый ток, который может поддерживать кабель ВВГ, будет варьироваться в зависимости от количества жил, их способа сечения, а также от условий, где именно пролегает электропровод. На самом деле показатели очень разнятся в зависимости от того, расположен провод на земле или в воздухе.

Что касается минимально допустимого тока, то он находится на показателе 19 ампер. Однако лучше не гадать и изучить детальную информацию, чтобы иметь представление о спецификации конкретного провода, который вы намереваетесь приобрести.

Приведем характеристики в зависимости от номинального сечения, количества жил, допустимого тока.

Номинальное сечение	С двумя основными жилами	С тремя основными жилами	С четырьмя основными жилами
1.5	24	21	19
2.5	33	28	26
4	44	37	34
10	76	66	61
25	134	115	107
35	166	141	131
50	208	177	165

Учитывая данные из приведенной таблицы, можно считать, что номинальный ток может быть равен от 0,66 и до 1 кВт, а его частота при этом будет равна 50 Гц.

Если мы имеем в виду минимальную площадь сечения кабеля, то мощность достигнет 31/2 кВт.

Если мы будем рассматривать такое понятие, как сопротивление, то оно тоже будет варьироваться в зависимости от выбранной площади сечения жил конкретного провода. Если она равна минимальному показателю в полтора квадратных миллиметра, то сопротивление будет равно 12 МОм/км.

Если же провод имеет сечение 5 кв. мм, то сопротивление будет равняться 9 МОм/км.

При этом это средний показатель, который выявлен при средней температуре +20 градусов по Цельсию.

Кабель ВВГ чаще всего размещается в стене под слоем штукатурки. Поэтому каждому хотелось бы приобрести такой провод раз и навсегда, чтобы на ближайшие 30 лет забыть о его существовании и не вспоминать о проблемах. К сожалению, отсутствие умения подбирать провод в соответствии с его характеристиками, а также незнание нюансов выбора, может привести к тому, что у вас начнутся проблемы с проводкой. Или же провода будут подлежать замене спустя какую-то пару лет. Поэтому необходимо детально ознакомиться с информацией и из всего многообразия кабелей ВВГ выбрать именно тот, который подходит вам по характеристикам.

А также не забывайте о необходимости проверять наличие сертификации и соответствия ГОСТ перед приобретением. Соблюдая все эти нюансы, вы обеспечите себе продуманную покупку, которая не доставит вам хлопот.

Без кабеля ВВГ не обойтись, если вы хотите качественную и безопасную проводку или соединение. Обеспечьте себе и своим близким здоровый сон и уверенность в безопасности.

Обзор и характеристики провода ВВГНГ LS

Такой провод, как ВВГНГ LS оснащен однопроволочными или многопроволочными жилами, имеющими круглую или секторную форму.

ВВГНГ LS применяется с целью передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение от 660 до 100 В с учетом частоты тока 50 Гц максимум. ВВГНГ LS можно использовать для установки в общественных и промышленных строениях, где имеются повышенные требования к пожарной безопасности. При этом его не рекомендуют применять под землей без средств специальной защиты, например, металлорукава, благодаря которым оболочка провода не повредится и сохранить его характеристики максимально длительное время.

Провода данной марки следует приобретать в проверенных торговых точках и удостоверяться при покупке, что изделие соответствует всем требуемым нормам пожарной безопасности, а также к нему прилагаются все сертификаты качества.

Итак, ключевые области применения изделия ВВГНГ LS таковы:

• передача и распределение электричества в стационарных установках;
• установка и применение на промышленных строениях и высотных зданиях, имеющих повышенный класс безопасности;
• установка на атомных станциях классов от 2 до 4 согласно классификации ОПБ-88/97;
• использование в любых сухих и влажных помещениях;
• прокладка на воздухе.

Кроме того, провод ВВГНГ LS возможно применять для групповой прокладки в специальных пучках, чтобы он не распространял горение. С целью улучшения технических и эксплуатационных характеристик изделия можно применять заполнитель из специального пожаробезопасного и самозатухающего пластиката на основе ПВХ. С его помощью заполняется пространство тонконесущими изолированными жилами и внешней оболочкой провода.

Составляющие провода ВВГНГ LS таковы:

• медная тонкопроводящая жила 1 или 2 класса согласно ГОСТ;
• изоляция на основе пластиката их ПВХ, имеющая пониженный уровень пожарной безопасности. Если кабель имеет много жил, то он имеет отличительный цвет или специальную маркировку;
• изолированные жилы, скрученные между собой;
• заполнение ПВХ пластикатом;
• ПВХ-пластикатная оболочка.

Провод марки ВВГНГ LS можно использовать при температуре от 30 до 50 градусов. Кабель силового типа можно применять при температуре 35 градусов включительно и при влажности воздуха не более 09 процентов. Чтобы устанавливать и прокладывать провод без процедуры предварительного нагрева, максимальная температура должна составлять не более 15 градусов.

Максимальная температура нагрева, при которой допускается эксплуатация конструкции, составляет 70 градусов, а вот предельный температурный показатель для кабельных жил составляет 400 градусов при условии отсутствия возгорания.

При правильных условиях применения срок службы ВВГНГ LS может составить порядка 30 лет и даже больше.

Итак, вы узнали, что представляют собой провода серии ВВГНГ, а также ознакомились с их техническими характеристиками и сферами применения.

Доступные методы контроля качества кабеля силового ВВГнг-FRLS

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр. Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза

Особое внимание следует уделять хорошему контакту с измерительными проводами

Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм. Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра (барабана) должен составлять 15(Dн + d) ±5% , где Dн – наружный диаметр кабеля в мм (для плоского толщина по оболочке), d – диаметр любой из основных изолированных жил в мм. Качественная оболочка при этом не должна иметь трещин и разрывов.

Конструкция провода

Провод ВВГнг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

• По своей форме жилы бывают секторными или круглыми.
• Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
• Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
• Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Производители

С каждым годом на рынке появляется все больше производителей кабельной продукции. Но опытные мастера рекомендуют обращаться к предприятиям, которые работают свыше 10 лет и имеют положительные отзывы. Ниже представлен список лидирующих фабрик на Российском рынке.

ООО «ГК «Севкабель»

Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов кабелей. Фабрика имеет безупречную репутацию.

ООО «Сарансккабель»

Фабрика была основана в 1950 годах. В 2010 году на предприятии произошла модернизация. Ассортимент пополнился новыми моделями кабелей. Также у них есть испытательный центр кабельной продукции.

Хранение в помещении

ООО «ЭМ-КАБЕЛЬ»

Завод с филиалами в разных точках страны. Производят модели кабелей с различно защитой от плесени, грибков и насекомых. Быстрая доставка и индивидуальный подход к каждому клиенту. Имеют высокий рейтинг по стране.

ООО «КЗ «Эксперт-Кабель»

Фабрика основана относительно недавно, весной 2014 года. Одна из молодых, но хорошо зарекомендованных на Российском рынке.

Ассортимент пока не такой большой, но обладает высоким качеством. Кабели изготавливают по новейшим технологиям. Также осуществляют доставку в любой уголок мира.

В заключении необходимо отметить, что ВВГнг-LS изделия больше подходят для больших предприятий и промышленных объектов. Перед покупкой желательно ознакомится с вышеупомянутыми фабриками поближе.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!

Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

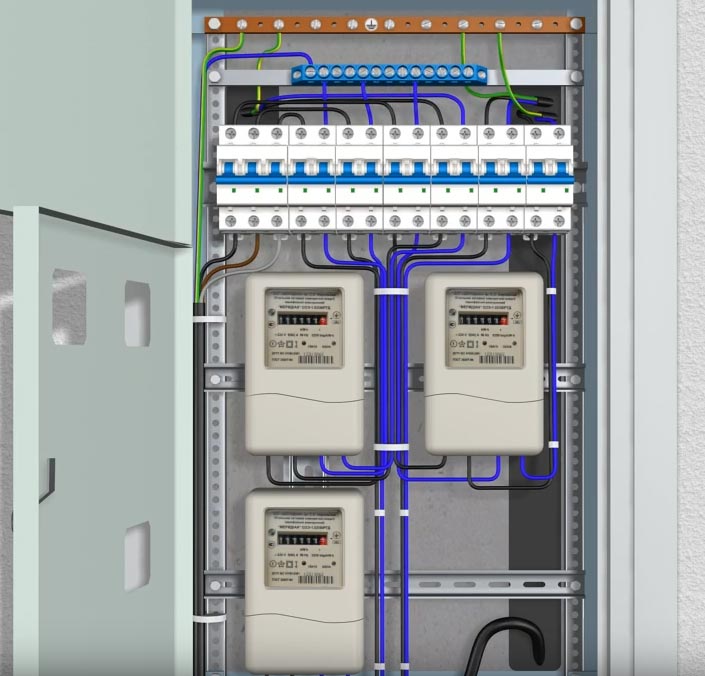

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

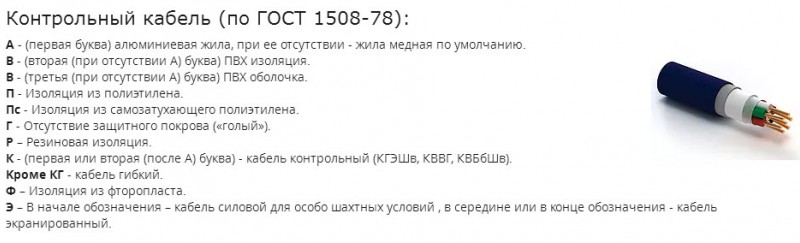

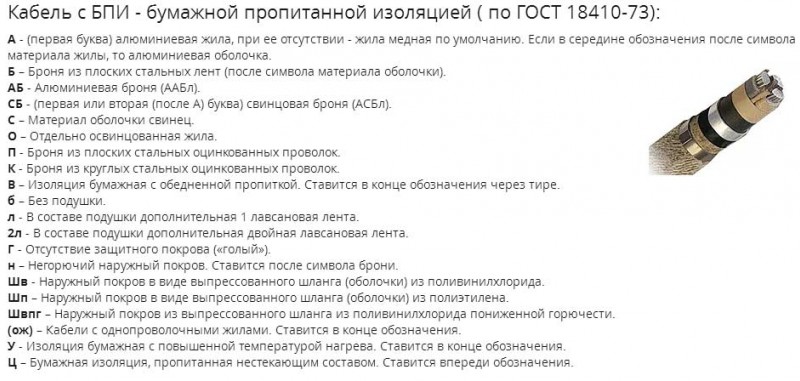

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:

Расшифровка и виды

Кабель сип: расшифровка

Если первые буквы аббревиатуры в названии марки кабеля не начинаются с букв АА (алюминиевая жила с алюминиевой оболочкой) или АС (алюминиевая со свинцовой оболочкой), то расшифровывают это так, что жилы изготовлены из меди. Первая буква В аббревиатуры ВВГ означает, что изоляция жилы изготовлена из винила (может использоваться полихлорвинил или его производные). Вторая буква В означает, что общая оболочка изоляции пучка жил с изоляциями тоже изготовлена из винила. Третья буква Г указывает на отсутствие брони.

Расшифровка аббревиатуры

Обычный ВВГ

Он используется для монтажа электропроводки в блоках, каналах и коллекторах, вахтах и тоннелях, в сухих и полусухих нежарких помещениях с относительной влажностью не более 98%. Возможно также наружное применение на открытом воздухе. В таком случае следует избегать длительного прямого попадания солнечных лучей, при необходимости применить защиту от них. Без дополнительной защиты укладка его под штукатурку нежелательна.

Негорючий ВВГнг

Добавочные буквы «нг» в названии кабеля ввг нг означают расшифровку, что изоляция его не поддерживает горение. Использование его целесообразно там, где он контактирует с такими материалами, как:

• изделия из древесины (дерево, вагонка, фанера, ДВП, ДСП);
• бумага (обои, картон);
• ткань (шторы, ковры).

Также расшифровка кабеля ввгнг (а) – с повышенной пожаробезопасностью. Степень пожаробезопасности выражается индексами (а), (в), (с), (d), где начальная буква (а) означает наивысшую категорию, а дальше по убыванию.

Расшифровка маркировки ВВГ нг ls – при пожаре крайне мало образует вредных газов и дыма. ВВГ нг lt имеет изоляцию, которая при принудительном горении не выделяет токсичных веществ и газов, а ВВГ нг hf можно расшифровать – при горении не выделяет коррозионно-активных веществ, галогенов. Чем отличается ВВГ нг frls? Они отличаются тем, что имеют повышенную огнестойкость с низким газообразованием после сгорания изоляции.

Формы выпуска

Если встречается маркировка такого кабеля ввг з, это означает, что пространство между металлической жилой и изоляцией заполнено синтетическим не гидрофобным волокном или порошком. Марка ввгп будет отличаться тем, что имеет плоскую форму.

Форма кабелей

Форма кабеля зависит от вида и количества жил и бывает:

• круглой;
• плоской;
• треугольной;
• прямоугольной;
• пятиугольной.

Трёхжильный кабель ввг может быть круглым, плоским либо треугольным. Разница круглого в том, что жилы могут иметь сегментную форму, состоящую чаще всего из многожильного пучка проводов. Такая форма жил используется у трёх,- либо четырёхжильных кабелей, которые в общем разрезе образуют форму круга, а жилы – форму сегмента. Это позволяет сохранять плотность всего кабеля при остроугольном изгибе, провод не сбиваются в узлы.

Важно! Изгибать кабель ввг можно под окружность, радиусом до 10 раз превышающим радиус самого провода

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Как выбирать кабель ВВГ-Пнг(А)

При выборе кабеля нужно учесть несколько важных правил:

• с помощью микрометра или электронного штангенциркуля, а также весов можно определить конструктивные размеры изделия и (или) массу жилы;
• следует внимательно рассмотреть сертификаты. Для проводов и кабелей силовых на напряжение до 1 кВ их должно быть два — сертификат соответствия в системе ГОСТ Р и сертификат соответствия требованиям пожарной безопасности;
• сертификата в системе добровольной сертификации для проводов на напряжение до 1 кВ недостаточно;
• спросить заключение ТК46 «Кабельные изделия» о соответствии ТУ требованиям безопасности стандарта. Такая экспертиза предусмотрена ФЗ РФ № 184-ФЗ «О техническом регулировании»;
• запросить ТУ на продукцию, чтобы убедиться, что она соответствует требованиям безопасности стандарта;
• обратиться за консультацией в ТК 46 или во ВНИИКП, имеющих опыт выявления совместно с надзорными организациями нарушителей на рынке кабельной продукции.

Правильный выбор проводника

Маркировка кабеля ВВГ

Жила	Изоляция жилы	Изоляция оболочки	Броня	Пожаробезопасность
ВВГ	Медная	Поливинилхлорид	Поливинилхлорид	Отсутствует	Только одиночная прокладка
ВВГНГ	—	—	—	—	Да
ВВГ НГ ls	—	—	—	—	С пониженным выделением газа и дыма
ВВГ НГ hf	—	—	—	—	Не выделяет коррозионно-активные продукты
ВВГ НГ frls	—	—	—	—	Огнестойкий
АВВГ	Алюминий	Поливинилхлорид	Поливинилхлорид	Отсутствует	Только одиночная прокладка
АВБШвнг	Алюминий	Поливинилхлорид	Защитный шланг из поливинилхлорида	Есть	Да

У общеизвестной аббревиатуры ВВГ иногда появляются и дополнительные маркировочные символы:

• Может указываться обозначение сечения, измеряемое в квадратных миллиметрах;
• Следом идут буквы, которые будут характеризовать тип жил в данном проводе;
• Буква «О» говорит о наличии одной монолитной жилы (одножильный);
• Буква «М» – провод состоит сразу из нескольких жил (многожильный);
• Обозначение «С» – с-образная форма проводов.
• «К» – круглая форма.

Полная маркировка заканчивается показателями номинального напряжения в киловаттах, а также условиями изготовления (ГОСТ или ТУ).
