Разновидности электрических автоматических выключателей

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны. Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно

Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Технические требования и особенности подбора УЗО

Для избавления от возможных сложностей, желательно выбирать защитное устройств, которое размыкает цепь не только фазных проводников, но и нулевого. Делается это чтобы не приходилось думать о защите от сверхтока на «нуле».
Рабочий «ноль», находящийся в цепи, защищенной УЗО, не должен контактировать с защитным «нулем», или заземленными элементами – это всегда приводит к отключению сети.
Вне зависимости от сферы применения, защитное устройство должно быть рассчитано на возможные перегрузки в зоне действия. По умолчанию, это обеспечивается 30% запасом при подборе номинальных величин. Так, при суммарной утечке в 20 А, безопаснее будет установить УЗО на 32 А, а не на 25 А.
Защитный прибор должен продолжать работу при кратковременных падениях напряжения до 50% (не более 5 секунд) от номинала. Это необходимо для работы дифавтоматов с задержкой реагирования.
Ввиду повышенной электрической опасности в ванных и банных комнатах, кухнях, душевых и других помещениях с высокой влажностью требуется ставить УЗО с током срабатывания 10 мА, если они подключены к отдельной линии на распределительном щитке

Если кухня, коридор и ванная находятся на одной ветви электросети, номинальный ток УЗО должен быть стандартным – 30 мА.
Чтобы правильно установить УЗО с сохранением работоспособности, обращайте внимание на технические особенности требования. Многие импортные модели, например, исключают возможность подключения алюминиевых проводов.
В домах старой постройки, где проложена ветхая, зачастую алюминиевая проводка, с ненадежной изоляцией установка защиты в силовом щитке имеет мало смысла

Из-за слабой проводки с множеством повреждений утечки будут возникать довольно часто и приводить к регулярным отключениям сети. В данном случае для обеспечения безопасности оборудования и людей надо пользоваться переносными УЗО, похожие на адаптер для розетки.

Поделиться с друзьями:

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр < Iавт < Iпров

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

Зачем отключать сеть при перегрузке

Не менее опасна перегрузка линии. При протекании по проводам тока, больше номинального, они нагреваются. Это приводит к разрушению изолирующей оболочки кабеля и последующему короткому замыканию.

Процесс нагрева проводов занимает какое-то время, поэтому для защиты линии от перегрузки используется защита, отключающая питание электроприборов через время после возникновения проблемы.

Информация! Повышенный ток при пуске электродвигателя является нормой и длится меньше, чем задержка срабатывания автомата.

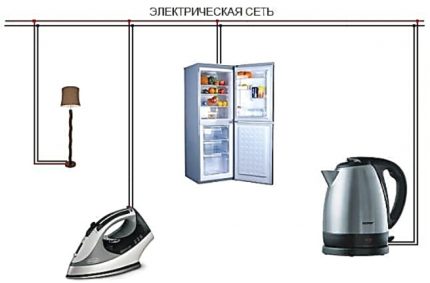

Причиной перегрузки может быть одновременное включение электроприборов большой мощности, неисправность электрооборудования или запуск электродвигателя, например, в пылесосе или кондиционере.

Если от короткого замыкания отключит практически любой автоматический выключатель, то неправильно выбранное устройство отключит питание при номинальном токе линии или не сможет защитить проводку от перегрева, поэтому перед установкой необходимо произвести расчет автомата по мощности.

Установка

Основной тип крепления автоматов – установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху.

Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Лучшие модели автоматических предохранителей

Российские модели

Российская промышленность по выпуску автоматических предохранителей за последнее время сделала большой рывок. Применяются новые технологии изготовления корпусов. По-новому собирается контактная группа. Улучшился дизайн. Для частных лиц и предприятий выбор вводного автомата стал намного шире и по качеству не хуже чем лучшие европейские бренды.

Контактор

Рейтинг: 4.7

Отечественное предприятие «Контактор» на первом месте в нашем рейтинге. Завод изначально делал классические автоматы. Теперь он переориентирован на промышленные образцы 380 В. Есть в линейке предприятия и бытовая серия «КПРО» с поддержкой силы тока до 100 А. Но в основном спецификация «Контактор» промышленные экземпляры для электродвигателя рассчитанные на силу тока до 1600 А, которые должны защищать промышленное оборудование. В линейке «протона» есть и модели трехфазного автомата «Электрон» номиналом в 6300 А.

Достоинства

• модели оснащены регулировкой срабатывания при КЗ или перегрузки;
• широкая линейка автоматов от 16 до 6000 А;
• вся продукция сертифицирована для продажи в Таможенном союзе.

Минусы

• не очень хорошо проработан дизайн;
• выключателей в бытовом назначении очень мало;
• дороговизна моделей;
• монтажные контакты не утоплены в автоматический предохранитель.

КЭАЗ

Рейтинг: 4.7

Завод с историей. Открылось предприятие еще в 1945 г. Выпускает как классические автоматы, так и приборы марки KEAZ Optima, в которых можно заметить уже новые мощности автомата и ноу-хау.

Производят автоматы и для переменного тока и для постоянного. Все мастера наладчики электрического оборудования отмечают хороший дизайн приборов и простоту их монтажа. Если вы выбираете, какие автоматы ставить в частном доме вам сюда.

Достоинства

• есть разные виды – можно подобрать защиту, для разных линий, в которых используются и постоянный и переменный ток;
• приемлемая цена;
• компактный дизайн.

Недостатки

небольшой срок службы (1–2 года).

DEKraft

Рейтинг: 4.6

Электрические автоматы под общим брендом DEKraft, выпускаются на российском предприятии «Delixi Electric». Эта продукция широко известна не только в России и СНГ но и за рубежом.

Правда, в Европе они больше известны по другим названием — Himel. В основном заводы «Delixi Electric» сконцентрированы в Китае из соображений снижения себестоимости конечной продукции.

Такая политика позволила снизить цену на автомат и продлить срок его службы. Анонсировано что размыкатель выдержит не менее 6000 циклов размыкания контактов при коротком замыкании. А при медленном нарастании нагрузки, когда проводка уже начинает греться, размыкатель может разъединить электрическую цепь не менее 25000 раз!

Достоинства

• все предприятия компании прошли международную сертификацию;
• хорошо налажена оптовая поставка по всем регионам России;
• покупателю легко понять какой автомат перед ним — все подписи на русском языке.

Недостатки

• максимальный ток 63 А;
• максимально допустимое сечение подводящих кабелей 25 мм².

Лучшие зарубежные компании

В нашей стране всё еще популярны зарубежные бренды. Считается что это более качественная и долговечная продукция. Поэтому в нашем обзоре представлена продукция и зарубежных производителей.

ABB

Рейтинг: 4.9

Эта ярко-красная аббревиатура хорошо известна профессиональным электрикам, благодаря широкой линейке автоматических выключателей от 0.5 до100 А.

И рядовые пользователи, и профессионалы отмечают надёжный пластиковый корпус и рычаг управления, который не обломается даже при многократном цикле отключить/включить. Не зря профессиональные электрики выбирают эти автоматические выключатели для квартирной щитовой.

Достоинства

• размеры корпуса прерывателя позволяют поставить без труда в щиток;
• высокий уровень безопасности;
• удобство при монтаже;
• можно приобрести и четырех-полюсные модели автоматических выключателей.

Недостатки

• дороговизна;
• крепления на дин рейку довольно хрупкие;
• нет или мало приборов типа D.

Legrand

Рейтинг: 4.8

В каталоге французской компании можно выбрать автоматы серии DRX — соответствует нагрузке для промышленного применения и серии DX, RX, TX для бытового применения. Корпуса приборов в квартиру пылезащищенные.

Номинал по току от 6 А до 630 А, включая 125, 260, 320 и 400 А. Такой широкий диапазон позволяет подобрать предохранитель, как для бытовых нужд, так и для крупных производств.

Достоинства

• есть автоматы с полюсами от 1 до 4-х;
• на корпусе есть лазерный штрих-код.

Недостатки

• редко, но попадаются модели с браком;
• небрежно выполнен тумблер;
• дороговизна.

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям. Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
Нужно ориентироваться на электропроводку

Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение
Для прибора с 14 А нужно брать выключатель на 16 А и выше.
Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер
Для электрической плиты ставится выключатель на 32 А

Осветительная группа и розетки требуют 10 А.
В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет

При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше

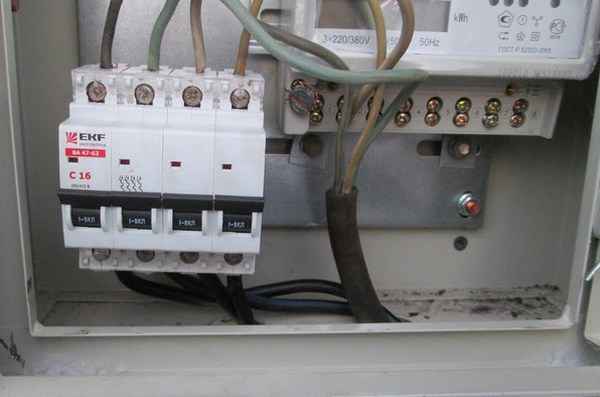

Установка вводного устройства в трехфазных сетях

Монтаж вводного автомата в трехфазных цепях, применяемых только в частном жилом секторе, осуществляется строго в соответствии с положениями действующих нормативов. Во вводно-распределительном шкафу устанавливается 4-х полюсный прибор на разрешенный для частных хозяйств токовый номинал 63 Ампера. По согласованию со службами «Энеросбыта» эта цифра всегда может быть скорректирована в большую сторону.

После получения разрешения на более мощный вводный автомат пользователю останется только поменять старый прибор на новое изделие, которое гарантирует нормальную работу при значительно возросшей нагрузке.

Схема включения вводного автомата

Схема подключения

При подключении вводного автомата важно соблюдать правило, согласно которому общий кабель подводится к верхним клеммам, а отводы делаются обязательно снизу. Чтобы определиться с точками подвода жил силового кабеля, потребуется найти контакты с обозначениями Ф1, Ф2, Ф3 и нулевого провода N

При отсутствии специальной маркировки шины подсоединяются к контактам в порядке возрастания их номера при подсчете слева направо по гребенке. В 4-х полюсном приборе фазными будут первые три по счету, а следующая за ними – земляная. В 2-х полюсном аналоге первая с края слева – фазная, а следующая за ней – ноль.

Место включения любого вводного прибора в общую схему электропитания остается неизменным. Он устанавливается на самом входе питающей цепи до опломбированного электросчетчика. После него допускается ставить устройство защитного отключения второй ступени срабатывания, что повышает качество защиты от удара электрическим током. Дополнительные автоматы и УЗО удобнее установить на общей дин рейке, расположенной в распределительном шкафу рядом со счетчиком.

Какой фирмы выключатель лучше выбирать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.

Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.

Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат

Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.

Обзор автоматических выключателей «Hager» на следующем видео:

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт	2	4	6	8	10	12	14	16
Сила тока, А	10	20	30	40	50	60	70	80

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Схема подключения	Номиналы автоматов по току
	10 А	16 А	20 А	25 А	32 А	40 А	50 А	63 А
Однофазная, 220 В	2,2 кВт	3,5 кВт	4,4 кВт	5,5 кВт	7,0 кВт	8,8 кВт	11 кВт	14 кВт
Трёхфазная, 380 В	6,6 кВт	10,6	13,2	16,5	21,0	26,4	33,1	41,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

По каким параметрам выбирается вводное устройство?

Выбор вводного автомата производится с учетом ряда характеристик. Их необходимо знать, чтобы правильно подобрать ВА для конкретной электросети:

Максимальный ток КЗ. Если вы подбираете аппарат для дачи или сельского дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет устройство на 6 МА. Если же неподалеку от вашего автомата расположена подстанция, следует устанавливать автомат на 10 МА.

• Рабочий ток. Как его рассчитать – мы рассказали выше. С учетом полученного значения выбирается номинальный ток ВА.
• Времятоковая характеристика. Наиболее распространены приборы класса B, C и D. Автоматы типа B устанавливают, если в цепь не включены устройства высокой мощности. Если в сеть периодически включаются среднемощные приборы (например, сварочный аппарат), на ввод устанавливается устройство класса C. Если используется оборудование высокой мощности, вводный прибор должен относиться к типу D.

Выключатель вводной автоматический

Автоматические выключатели, являются устройствами, которые устанавливаются перед электросчетчиком на вводе электроэнергии на различные объекты, такие как квартиры, частные дома, гаражи и постройки.

Существует несколько видов вводных автоматов:

• Однополюсной;
• Двухполюсной;
• Трехполюсной;
• Четырехполюсной.

Выключатель автоматический вводный – техническое определение изделия, вводным автоматом его называют в народе. Данное название, так же говорит о том, что автомат в электрической схеме объекта, расположен ближе остальных к источнику электроэнергии.

При установке вводного автоматического выключателя следует соблюдать правила техники безопасности

В отличие от остальных автоматических устройств, у данного изделия есть одна отличительная особенность – повышенный номинальный рабочий ток. Наиболее часто применяются двух и четырехполюсные автоматы.

Вводные автоматы выбирают по нескольким параметрам, главный из которых – максимальное значение тока короткого замыкания (КЗ). Так же при выборе вводных выключателей учитывают количество задействованных фаз в работе, и мощность потребляемая объектом.

Для жилых, и объектов с небольшой потребляемой мощностью, устанавливают одно или двухфазные автоматические выключатели. Но, так как принудительный должны разрываться фаза и ноль, чаще используют двухфазные автоматы.

Тех и четырехфазные, используются в качестве защитного устройства для подключения различных агрегатов, двигателей и оборудования. Для автоматического разрыва, как фазы, так и нейтрали используют четырехфазные автоматы.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение – фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное – это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Как производится расчёт вводных автоматов

Вводный автомат подбирается согласно суммированию токов. Простыми словами, сначала нужно высчитать мощность всех потребителей электричества в доме, а уж затем определить, какого номинала ставить автомат на вводе.

Чтобы правильно рассчитать мощность вводных автоматов, следует учитывать:

• Номинальный ток, сечение электропроводки и подключаемую нагрузку. Если вводные автоматы не будут соответствовать данным параметрам, то это приведёт к их срабатыванию вследствие перегрузки.
• Максимальный ток короткого замыкания. Есть такой параметр у автоматических выключателей, как максимальный ток КЗ. Это тот допустимый предел тока, который возникнет в электропроводке. Следовательно, автомат должен быть рассчитан на то, чтобы отключить подачу электроэнергии вовремя, не дав проводам сгореть или подплавиться.
• Мощность. Здесь важна общая нагрузка на автоматический выключатель. Если после расчётов оказалось так, что мощность всех электроприборов в доме составляет порядка 8 кВт, то понадобится вводный автомат не менее чем на 10 кВт.
• Схему питания. Любой вводный автомат выбирается согласно количеству фаз. Для однофазной электросети используют однополюсные и двухполюсные автоматы, для трехфазной электросети, трёхполюсные и четырёхполюсные вводные автоматы.
• Тип заземления.

Рассмотрим более подробно на сайте elektriksam.ru, как выбрать вводный автомат на весь дом или квартиру.
