Вводные автоматы и их выбор

Принцип работы защитного автомата

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

  • Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
  • Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

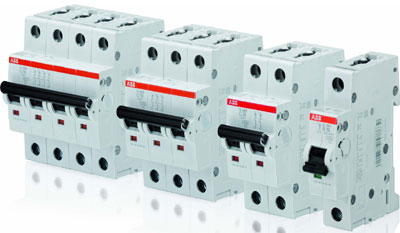

Автоматические выключатели разных производителей

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

  • пылесос (1300 Вт);
  • электроутюг (1000 Вт);
  • кондиционер (1300 Вт);
  • компьютер (300 Вт).

Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Для чего служит автоматический выключатель

Автоматический выключатель или по-простому автомат необходим для предотвращения перегрева изоляции проводов и защиты электрической цепи от тока короткого замыкания. Кроме того при наличии автоматического выключателя, обслуживание электрических линий становится удобнее, так как в любой момент можно обесточить цепь на требуемом участке.

Для выполнения этих задач автомат имеет в своей конструкции тепловой и электромагнитный расцепитель. Каждый автоматический выключатель рассчитан на определённый номинальный ток и время-токовую характеристику. От этих параметров и зависит максимальный рабочий ток линии.

При прохождении по проводам электрического тока, провод нагревается и тем сильнее, чем его величина больше. Если в цепи не будет установлен автомат, то при определённом значении тока изоляция может начать плавиться, что может привести к пожару.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

  • Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Онлайн расчет диаметра провода для плавких вставок предохранителей

Все расчеты можно выполнить гораздо быстрее, воспользовавшись онлайн-калькулятором. В соответствующие окна вводятся данные о материале вставки и токе, после чего в окне результата появятся данные о диаметре проволоки.

Опубліковано 13.12.2013

Плавкие вставки для предохранителей всегда перегорают в неподходящий момент. И что мы делаем? Конечно! Делаем из него “жука”. Если это сделать неправильно, можно навлечь на себя беду. Для того, чтобы правильно и безопасно восстановить плавкую вставку нужно всего лишь выбрать правильный диаметр используемой проволоки. Ниже приведен расчет диаметра провода для плавких вставок предохранителей по таблице.

Ток плавле- ния, А Диаметр, мм
Медь Алюминий Никелин Железо Олово Свинец
0,5 0,03 0,04 0,05 0,06 0,11 0.13
1 0,05 0,07 0,08 0,12 0,18 0,21
2 0,09 0,1 0,13 0,19 0,29 0,33
3 0,11 0,14 0,18 0,25 0,38 0,43
4 0,14 0,17 0,22 0,3 0,46 0,52
5 0,16 0,19 0,25 0,35 0,53 0,6
6 0,18 0,22 0,28 0,4 0,6 0,68
7 0,2 0,25 0,32 0,45 0,66 0,75
8 0,22 0,27 0,34 0,48 0,73 0,82
9 0,24 0,29 0,37 0,52 0,79 0,89
10 0,25 0,31 0,39 0,55 0,85 0,95
15 0,32 0,4 0,52 0,72 1,12 1,25
20 0,39 0,48 0,62 0,87 1,35 1,52
25 0,46 0,56 0,73 1 1,56 1,75
30 0,52 0,64 0,81 1,15 1,77 1,98
35 0,58 0,7 0,91 1,26 1,95 2,2
40 0,63 0,77 0,99 1,38 2,14 2,44
45 0,68 0,83 1,08 1,5 2,3 2,65
50 0,73 0,89 1,15 1,6 2,45 2,78
60 0,82 1 1,3 1,8 2,80 3,15
70 0,91 1,1 1,43 2 3,1 3,5
80 1 1,22 1,57 2,2 3,4 3,8
90 1,08 1,32 1,69 2,38 3,64 4,1
100 1,15 1,42 1,82 2,55 3,9 4,4
120 1,31 1,6 2,05 2,85 4,45 5
140 1,45 1,78 2,28 3,18 4,92 5,5
160 1,59 1,94 2,48 3,46 5,38 6
180 1,72 2,10 2,69 3,75 5,82 6,5
200 1,84 2,25 2,89 4,05 6,2 7
225 1,99 2,45 3,15 4,4 6,75 7,6
250 2,14 2,6 3,35 4,7 7,25 8,1
275 2,2 2,8 3,55 5 7,7 8,7
300 2,4 2,95 3,78 5,3 8,2 9,2

Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. За ток плавления обычно принимают значение тока в два раза превышающий номинальный ток. Т.е. если Ваше устройство потребляет ток 1А, ток плавления принимаем 2А. И согласно нему выбираем диаметр проволоки. В данном случае медь 0,09мм или алюминий 0,1мм.

Плавкая вставка не перегорает мгновенно, для этого требуется некоторое время, пусть даже очень малое. Поэтому, кратковременные перегрузки (например, пусковые токи) не вызывают разрушения плавкой вставки.

Плавкая вставка, даже небольшого диаметра, толщиной всего 0,2мм, при перегорании может разлетаться на мелкие части. Часть металла испаряется, часть разбрызгивается расплавленными каплями. Разлетающиеся части плавкой вставки имеют температуру близкую к температуре плавления материала, из которого они сделаны и могут нанести вред оборудованию или находящимся рядом людям. Поэтому, плавкая вставка обязательно должна быть в корпусе, который сможет противостоять воздействиям при разрушении плавкой вставки. В зависимости от номинала плавких вставок, корпуса изготавливают из пластмассы, стекла, керамики.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

Зачистить кабель.
На открытую жилу надеть гильзованный наконечник

Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.
Используя гидравлический пресс, обжать гильзу в двух местах. Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
Завести наконечник в автомат и качественно затянуть контакт.

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

включено

отключено

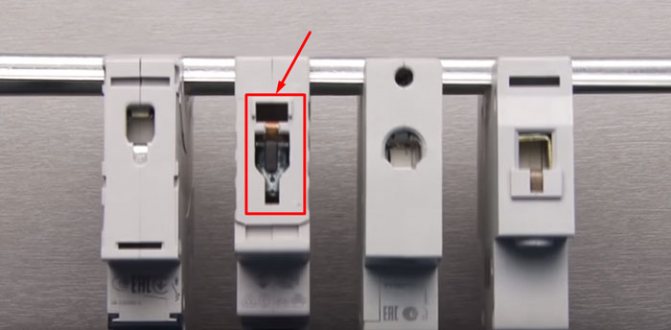

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

А вот для РЩ-0,4кв в подъезде, она не помешает.

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

Какие бывают автоматы защиты

Автоматические выключатели для квартиры являются модульными устройствами. Это означает, что они могут устанавливаться в квартирные распределительные щитки на специальную DIN-рейку, при этом габаритные размеры у них одинаковые для разных производителей и одинакового количества полюсов.

В электрических шкафах на предприятии или трансформаторных подстанциях встречаются также не модульные автоматические выключатели. Они отличаются большими габаритными размерами и номинальным током. Выглядят они как на рисунке ниже.

По количеству полюсов автоматы делят на однополюсные, двухполюсные, трёхполюсные и четырёхполюсные. Чаще всего однофазную электрическую сеть проектируют так, что однополюсный автомат разрывает фазу на определённом участке, а ноль берётся со специальной нулевой шины. Но если место в щитке позволяет, на участок сети можно поставить и двухполюсный автомат на ноль и фазу. При этом разрываться они будут вместе. Трёхполюсные и четырёхполюсные автоматические выключатели используют для сети 380 В.

Также двух, трёт и четырёхполюсный автоматы используются в качестве вводного.

Остальные технические характеристики относятся к рабочим и подбираются исходя из параметров сети, мощности потребителей и характеристик кабеля.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

B

C

D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания — С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

https://youtube.com/watch?v=zPd8-NAlEcY%3F

Ошибки при выборе автоматических выключателей

Есть распространённые ошибки, которые допускают неопытные электромонтёры, не знающие, как рассчитать мощность автомата по нагрузке:

  • Выбор уставки производится только по мощности нагрузки, без учёта сечения кабеля. Например, произвести подключение приборов общим током 14А через автомат 16А кабелем 1мм². Несмотря на то, что оба элемента допускают питание этой нагрузки, при повышении тока электроприборов до 16А изоляция провода выйдет из строя, а автомат останется включенным до момента короткого замыкания.
  • Заниженный номинальный ток автомата. Это устройство защищает подключённый к нему кабель, поэтому установка на провод сечением 2,5мм² автоматический выключатель с уставкой 10А нецелесообразна, лучше выбрать автомат 16А. Это позволит при необходимости, включить дополнительные электроприборы.
  • Установка автомата с завышенным номиналом для кабеля, который на это не рассчитан. Например: автоматический выключатель на 25 Ампер и кабель 2,5мм²
  • Использование автомата серии «С» для защиты электродвигателя. В этом случае защита сработает во время запуска электромашины.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А.

Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Принцип работы

  • Когда рукоятка управления сдвигается к верху, происходит подключение аппарата к проводке, соответственно, сдвигание ее вниз, отключает защиту.
  • Тепловой расцепитель – это пластина, содержащая два металла, при воздействии электричества она становится теплой, когда напряжение становится больше номинального значения, пластина деформируется за счет чего рубильник отсоединяется и воздействие электричества прекращается.
  • Электромагнитный расцепитель – это катушка с металлической проволокой, внутри которой находится центр с пружиной. Если напряжение в цепи превышает норму, сердцевина катушки начинает смещаться, сопротивляясь напряжению пружины, таким образом происходит отключение коммутатора.

В нормальном стабильном функционировании защитного пакетника напряжение поступает через кабель по верхней клемме, затем по обоим контактам (подвижному и неподвижному) передается на гибкий проводник к электромагнитному расцепителю, снова через гибкий проводник на тепловой расцепитель и далее на нижнюю клемму к остальной сети.

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

вводной автомат опломбирован

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.

Распределительный щит

Учитывать необходимо как то,  какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам,  т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и  к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Функции автоматического выключателя

Из названия видно, что это выключатель, который выключает автоматически. То есть, сам, в определенных случаях. Из второго названия – защитный автомат – интуитивно понятно, что это некое автоматическое устройство, которое что-то защищает.

Теперь подробнее. Автоматический выключатель срабатывает и выключается в двух случаях – в случае перегрузки по току, и в случае короткого замыкания (КЗ).

Перегрузка по току возникает из-за неисправность потребителей, либо когда потребителей становится слишком много. КЗ – это такой режим, когда вся мощность электрической цепи тратится на нагрев проводов, при этом ток в данной цепи является максимально возможным. Далее будет подробнее.

Кроме защиты (автоматического выключения), автоматы могут использоваться для ручного выключения нагрузки. То есть, как рубильник или обычный “продвинутый” выключатель с дополнительными опциями.

Ещё важная функция (это само собой) – клеммы для подключения. Иногда, даже если функция защиты особо не нужна (а она никогда не помешает), клеммы автомата могут очень пригодиться. Например, как показано в статье Прокладка вводного кабеля от гусака до счетчика.

Токовая стойкость к КЗ

Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА

Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.

Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.

Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).

В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.

Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).

Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.

Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.

Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.

Подбор номинала автоматического выключателя по сечению провода

Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):

Сечение

жилы, кв.мм

Допустимый

ток, А

Макс. мощность

нагрузки, кВт

Ток

автомата, А

Возможные

потребители

1,5 19 4,2 16 Освещение, сигнализация
2,5 27 6,0 25 Розеточная группа, тёплый пол
4 38 8,4 32 Кондиционер, водогрейка
6 46 10,1 40 Электроплита, духовка

Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.

При любом раскладе следует помнить следующее:

  1. Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
  2. Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
