Правила установки вытяжек над газовыми плитами

Что еще учесть при монтаже?

Перед установкой следует учесть особенности подключения устройства к сети.

Любая вытяжка подключается к электросети. Поэтому розетку следует устанавливать на высоте 2 -2,5 метра от пола и на 15-25 см выше навесных шкафов.

Такая розетка обязательно должна быть с заземлением, чтобы вытяжка не сгорела из-за скачков электричества. Никогда не монтируйте розетку на одной линии с воздуховодом. Ориентируйтесь где-то на 15-20 см от него.

Также во время проведения замеров стоит учесть и расстояния к боковым шкафам. Ориентируйтесь на 5-10 см в обе стороны.

Схемы расположения розеток на кухне и тонкости их монтажа своими руками мы привели в следующем материале.

Во время проведения расчётов очень важно учитывать все предметы мебели и проводку на кухне и начертить схему расположения каждого предмета

Для примера рассмотрим конкретную ситуацию. Купольную вытяжку необходимо установить над газовой плитой с 5 конфорками в кухне площадью в 31 куб. м, высота потолков 2,8 м. На плите готовят ежедневно, кухня закрывается дверью.

Для начала узнаем ориентировочную мощность. Коэффициент возьмём 20 из-за количества конфорок и частоты использования плиты: 31 * 2,8 * 20 = 1736.

Таким образом, для этой кухни необходима вытяжка с мощностью не меньше 1800 куб. м/час.

Пользоваться плитой будет человек с ростом 170 см, высота плиты 75 см, а высота вытяжки 60 см. Поэтому, сопоставляем все данные и получаем приблизительный диапазон 77-80 см для высоты вытяжки.

Подобные расчёты проводить важно, чтобы не допустить ошибок при монтаже. Но лучше всего, если будет возможность проверить условное расположение техники на кухне и удобство её использования

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Высота вытяжки

Высота так же важна: ее следует выбирать с учетом типа устройства и габаритов помещения. Рекомендуется оставлять между поверхностью варочной панели и вытяжкой расстояние не меньше 75 см для газовой плиты и не меньше 65 см для электрической.

По высоте все модели делятся на:

• низкие,
• стандартные,
• высокие.

Низкие модели минимальной высотой 10 см и максимальной до 40 см — как правило, островные или настенные, а также встраиваемые. Например, маленькая настенная Kaiser A 501 NB, самая доступная по цене, имеет в высоту 32 см, а встроенная узкая Elica CIAK GR/A/56 с выдвижной панелью — 20 см.

Стандартные модели высотой от 40 до 90 см — всех возможных типов. Среди самых популярных — островная модель Korting KHA 7950 X Cube кубической формы высотой 72,7 см.

Высокие модели до 140 см предназначены для очень больших помещений и рассматриваются как элемент декора. Среди них много каминных и наклонных моделей, например, классическая Falmec Melissa Tulip 90 (600) S мореный дуб высотой 102 см с отделкой натуральным деревом.

Почему важно правильно выбрать расстояние от плиты до вытяжки?

Определенная высота установки подбирается не просто так: если она будет подобрана верно — то работать вытяжка будет эффективно. И наоборот: если расстояние крепления будет подобрано неправильно, то и устройство будет работать менее эффективно, и пользоваться кухонной плитой будет не так удобно.

Если крепить устройство слишком низко:

• человеку будет неудобно пользоваться плитой (особенно если он высокого роста);

• возникает риск возгорания: оседающая на фильтрах копоть и пыль могут загореться от открытого огня (вероятность этого очень низка, но все-таки имеется);

• снимать фильтры для чистки будет менее удобно.

Учтите: строгих стандартов по ГОСТ для квартирных вытяжек — нет. Все рекомендуемые размеры рассчитываются производителем: для наиболее удобной, безопасной и эффективной эксплуатации оборудования.

На что обратить внимание при выборе глубины и высоты

Эти параметры тоже надо учитывать при обустройстве зоны готовки. Рассмотрим, как правильно выбрать глубину и ширину очистительной техники.

Выбор глубины

Этот параметр учитывается для купольного и встраиваемого воздухоотвода. Современные модели купольных вытяжек имеют квадратную форму, то есть глубина этих устройств равна их ширине. Соответственно, размеры по глубине также стартуют с отметки в 45 см и заканчиваются на 90 см. Выбор квадратной формы не случаен: варочные поверхности также выпускаются с равными параметрами ширины и глубины. А, как мы уже знаем, вытяжка не может иметь площадь меньше, чем плита, над которой она установлена.

Со встраиваемыми моделями дело обстоит иначе, ведь глубину в процессе планировки можно отрегулировать. Однако ее корпус должен подходить к размеру навесных шкафов.

Выбор высоты

Если ваш выбор пал на вытяжку купольного типа, то максимальная высота такой конструкции может составлять 125 см. Это надо учитывать при покупке: если вычесть из высоты потолков кухни высоту плиты, то оставшееся число должно быть не меньше стандартных значений, определенных правилами техники безопасности. Минимальное расстояние между плитой и нижней поверхностью вытяжной конструкции составляет:

• для газовой варочной поверхности – не менее 65 см;
• для электрических плит – не менее 60 см.

Для наклонных вытяжек высота установки должна быть несколько меньше:

• для газовых плит — 550-650 мм,
• для электрических и индукционных поверхностей — 350-450 мм.

Уменьшать высоту не надо: возникнет опасная ситуация, и можно испортить вытяжку. Не рекомендована также установка выше, потому что это уменьшит эффективность работы.

Надо отметить, что для рециркуляционных вытяжек такой проблемы подбора нет. Ведь это плоские устройства, которые можно установить на любой необходимой высоте.

Данная таблица поможет выбрать правильно размер очистительного устройства:

Особенности помещения	Высота вытяжки	Глубина прибора	Ширина	Ширина варочной поверхности
Большая комната	Высота прибора подбирается в зависимости от высоты комнаты и типа агрегата для готовки	Параметры глубины соответствуют размерам ширины	Идеальным вариантом будет габариты, которые больше варочной поверхности	Ширина может быть любой: широкая зона готовки смотрится органично в просторной комнате. Она является главным акцентом в интерьере.
Малогабаритная комната	Высота устройства компенсирует небольшие габариты плиты, что позволяет экономить пространство	Параметры глубины соответствуют размерам ширины	Не стоит выбирать широкую вытяжку, присмотритесь к компактным моделям	Для малогабаритной комнаты выбирайте  плиту с узкой столешницей

При выборе вытяжки для кухни нужно учесть много нюансов, но самые важные критерии – размеры и производительность. Сначала нужно определиться, какие функции должна выполнять очистительная техника: очистку воздуха, вытягивание посторонних запахов или просто как дизайнерский предмет. После следует померить варочную поверхность, площадь кухни. После того, как с основными параметрами определились, необходимо выбрать бренд и модель, исходя из предпочтений и вкуса.

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

Читайте так же:

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

• расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
• минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Установка вытяжки своими руками. ЯСАММОГУ-ТВ

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

• от 35 до 45 см при работе с электрической плитой;
• от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

• площадь кухни;
• планировочные особенности помещения;
• ориентировочная площадь варочной поверхности;
• производительность и тип вытяжки;
• рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

Видео по установке агрегата наклонного типа

Установка (монтаж) наклонной вытяжки KRONA на кухне. Полный процесс.

На основе десятилетий практической эксплуатации специалисты сформировали собственные рекомендации, касающиеся того, на какой высоте вешать вытяжку. Есть негласные правила для агрегатов, размещаемых над основанием газовой горелки. Они указываются в пользовательской инструкции или рекомендациях по монтажу, которые прилагаются к каждой модели вытяжного агрегата.

Вот лишь несколько примеров:

1. 1.
   Изделия от компании Bosch традиционно считаются одними из самых качественных на рынке. Средняя мощность агрегатов составляет 650 м3/ч. Повесить вытяжку указанной производительности лучше на расстоянии 65 см от поверхности конфорок.
2. 2.
   Решения, выпускаемые брендом Shindo, характеризуются надёжностью и доступностью. В большинстве своем речь идёт о горизонтальном устройстве средней мощности. Средняя производительность аппаратов – 450-500 м3/ч. Кухонная вытяжка монтируется на высоте 75 см над электроплитой. Над открытым пламенем горелки устройство не должно находиться.
3. 3.
   Продукция отечественного бренда Сатурн не может похвастаться высокой мощностью, но в то же время производительности в 240-300 м3/ч будет достаточно для среднестатистической хозяйки. Рекомендуемое расстояние до вытяжки – 75-80 см от конфорки.

Какую продукцию покупать и от какого бренда – решать только вам, но в плане высоты монтажа агрегаты практически идентичны. Следует отметить, что расстояние от поверхности газовой плиты до вытяжки определяют по ряду важных требований:

• удобство в процессе эксплуатации;
• нивелирование вероятности самовозгорания (в особенности, если рядом находятся столы с другими бытовыми устройствами);
• эффективный забор грязного воздуха над плитой, печкой.

Учитывая перечисленные требования, можно утверждать, что наиболее безопасная и приемлемая величина расстояния от варочной поверхности к вытяжке находится в пределах 70-90 см.

Монтаж вытяжки в подвесном шкафу

В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.

Кухонная вытяжка установлена правильно

В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.

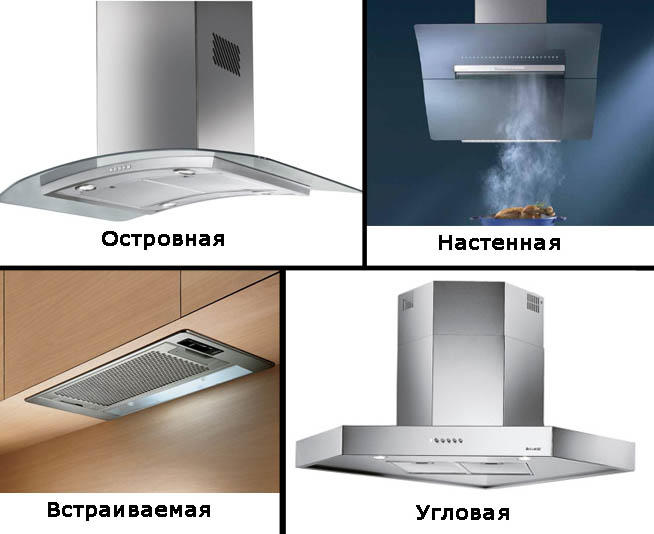

Классификация вытяжек

Конструкция установки определяет расположение вытяжки на кухне и условия её монтажа. Исходя из монтажных особенностей, принято различать следующие виды устройств:

• подвесная система имеет, обычно, плоский вид и закрепляется внизу полки или навесного шкафчика непосредственно над плитой;
• встраиваемый тип представляет собой вытяжку, корпус которой располагается внутри шкафа или купола над плитой;
• настенный вариант вытяжки закрепляется на поверхности стены над газовой плитой;
• угловой тип предназначен для того, чтобы вытяжку можно было повесить в углу помещения, если плита сдвинута в конец стены;
• островная разновидность нужна в больших кухнях, где надо подвесить вытяжку к потолку в центре помещения.

Основные виды вытяжек

По конструкции и форме воздухозаборника можно выделить три основных вида: плоские горизонтальные, вертикальные и куполообразные установки. У плоских конструкций нижняя поверхность представляет собой прямоугольные жалюзи; иногда, ограниченные невысоким бортиком. Их надо вешать горизонтально над плитой на определенной высоте. Выпускаются шириной 50 и 70 см. Вертикальная конструкция предусматривает наклонное расположение прямоугольной вытяжки, близкое к вертикальному направлению. В верхней части, возможно, выполнение направляющего козырька.

По конструктивным особенностям, в части универсальности установок, выделяются следующие виды: стационарный, съемный и выдвижной (откидной) вариант. Последний вид вытяжки характерен для проточной системы и предусматривает выдвижной воздухозаборник, который вводится в зону приготовления пищи, только когда нужна очистка воздуха.

Как правильно замерять расстояние

Самостоятельно измерять высоту установки вытяжки над плитой следует с соблюдением ряда требований. Сначала, перед монтажом стоит смоделировать предположительный процесс работы: наклониться к последним конфоркам, попробовать поставить тяжелую кастрюлю. Делать это лучше с помощником.

Отметьте на стене минимальное расстояние, при котором сможете без проблем пользоваться техникой. Далее, согласно нормам расстояния от варочной панели до вытяжки, замерьте на стене рекомендуемую высоту. Нижняя точка будет сама варочная поверхность, а верхняя — фильтр вытяжки. У наклонного устройства в расчет берется его низ. Итоговый замер получится, исходя из средних значений норм и удобства в работе.

Save

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Перенос трубы

Решение, можно ли обрезать или перенести газовую трубу на кухне, будет за соответствующими службами. Вы вольны только предложить перепланировку сети и озвучить свой вариант. А профессионалы скажут, реальны ли такие изменения, не будут ли они нести угрозу для жизни людей, а также скажут, во сколько обойдется вам такой «апгрейд». С чего начать? Куда стучаться?

Любые переносы труб нужно согласовывать с соответствующими службами

Оформление разрешения

Запоминайте пошаговую инструкцию подготовительных действий и согласования планов по переносу газовых труб:

1. Обращение в газовую службу согласно месту регистрации. Бывает, что нужно «стучаться» в какую-то дочернюю структуру этой организации: вам объяснят все на месте.
2. Оформление заявления. Вам предоставят образец обращения, на основании которого вы должны написать заявления от своего имени на тему того, какие изменения хотите произвести (заявление служит основанием для выезда к вам мастера).
3. Осмотр жилья представителем газовой службы. Мастер вас выслушает, все осмотрит, проверит, сделает правильные расчеты (с учетом соблюдения всех норм). Не факт, что при этом эксперт забракует ваш план, бывает, особенно при усердном подходе и изучении домовладельцем норм, что мастеру и править ничего не приходится.
4. Составление сметы. Этим, собственно, занимается контора, в которую вы обратились.
5. Согласование сметы. Когда план готов, вам его выдадут на руки, чтобы вы ознакомились с документов и дали свое согласие на проведение такого рода работ.
6. Оплата. Если смета вас устроила, следует оплатить данную услугу. Если нет, то не расстраивайтесь, возможна ее доработка, вы только сообщите мастеру, с чем не согласны, и он найдет компромиссное предложение.

Не забудьте установить краны, чтобы перекрывать газ, если захотите поменять плиту

Подготовка к процессу

Если смета вами согласована, то в срок до 5 дней (как правило) в ваш дом постучит бригада, готовая переместить трубы согласно вашим пожеланиям. Нужно ли готовиться к приходу мастеров? Если хотите, чтобы работы были проведены быстро, качественно, а ваш дом не пострадал от визита рабочих, следует сделать следующее:

• связаться с мастерами и узнать, нужно ли вам представить какие-либо расходные материалы (чтобы не бегать за ними во время работы бригады, судорожно ища кого-то своего, кто присмотрит за квартирой, ведь все-таки работают чужие люди);
• освободите пространство, где планируется демонтаж и установка новых труб — рабочие должны иметь беспрепятственный доступ к сети;
• покройте все кухонные поверхности, технику и другие ценные предметы, ведь мастера будут резать, варить, пылить и сорить (в качестве материала лучше использовать не склонные к горению покрытия, к примеру, брезент, мешковину);
• перекройте вентиль, чтобы прекратить подачу голубого топлива к трубам.

Сифонная подводка упрощает процесс присоединения элементов

Порядок работ

Конечно, вам интересно будет узнать, как обрезать газовую трубу на кухне и произвести монтаж, ведь наверняка вы захотите контролировать процесс, а то и вовсе рискнете выполнить весь блок работ самостоятельно (тут уж вам решать).

Итак, знакомьтесь с процессом по этапам:

1. После перекрытия газа сделайте продув труб, дабы удалить всяческий мусор.
2. Отрежьте лишний фрагмент системы.
3. Заглушите появившееся отверстие.
4. Проделайте отверстие в другом месте — там, где планируете присоединить новый сегмент сети (допустимо применение дрели).
5. Приварите новую конструкцию к щели.
6. Приварите другие части, если это предусмотрено проектом.
7. Установите кран.
8. Места соединения уплотните паклей.
9. Подключите прибор (плиту, колонку).
10. Проверьте качество работ (если перенос будет осуществлять газовая служба, потребуйте у мастера акт выполненных работ).

И последнее: если перенести трубы не представляется возможным, придумайте такой дизайн, чтобы их скрыть. Сейчас много материалов на эту тему, так что удача вам непременно улыбнется

И последнее: газовые трубы на кухне — это не игрушка, относитесь ко всем работам, связанным с голубым топливом с серьезностью и ответственностью.

Расчет мощности вытяжного прибора

По СНиП 2.08.01-89 норма удаления обработанного воздуха для 4-конфорочных плит составляет 90 и более кубометров в час. ГОСТ 26813-99 требует от вентиляционных установок мощности от 200 м³/час.

А вот устанавливать механическую (принудительную) вентиляцию на кухне обязывает СНиП 2.04.05-91.

Перед выбором высоты и установкой следует определить нужную производительность. Монтаж слабой системы в большой кухне — пустая трата денег.

Минимальную мощность для эффективной очистки воздуха определяют формулой N=S×h×12×1,3, где:

• S — площадь кухни;
• h — высота потолков в комнате;
• 12 — столько раз нужно обновлять воздух в кухне в течение часа;
• 1,3 — эквивалент 30% — примерного показателя потери мощности из-за движения воздуха по изгибам, соединениям, отверстиям и фильтрам.

К полученному результату добавляют небольшой запас и без указанных 30 процентов, ведь расчет производительности вытяжек изготовителями бывает неточным.

Владельцам средних кухонь стоит ориентироваться на модели мощностью 350, 400, 450 и 500 м³/час. Показатель подбирают не больше пропускной способности используемых встроенных вентканалов.

В таблице показана минимально необходимая мощность вытяжки в м³/час (с округлением к целым числам) по уже описанной формуле N = S × h × 12 × 1,3 — с показателями площади кухни, высоты потолка и других множителей — расчеты подходят для кухонь с дверью

Множитель «12» можно увеличивать до 20, если плита газовая и с повышенной мощностью. Наращивают его и для электрических приборов, тоже по критерию производительности (до 15). Минимальное значение коэффициента составляет 10.

Путь воздушного рукава прокладывают так, чтобы не загораживать решетку встроенной вентиляции. Избегают сложной геометрии и большой удаленности участков воздуховода.

В квартирах коммуникацию к отверстию на улицу нельзя прокладывать без разрешения. Более подробно о тонкостях выбора вытяжек можно прочесть в этом материале.

Расчет минимально необходимой мощности вытяжки

Как уже указывалось, мощность кухонной вытяжки можно в случае надобности рассчитать и самому. Для этого предусмотрена специальная формула:

АxBxHx10 (или 12) = производительность в м3/ч

• , где А – длина помещения,
• В – его ширина,
• Н – высота,
• 10 или 12 – коэффициент.

Например, при длине кухни 3, ширине – 2 и высоте 2,5 м. Производительность кухонной вытяжной установки будет:

3х2х2,5х10=150 м3/ч.

Такое количество воздуха агрегат пропустит в течение часа.

Нужно обратить внимание, что указанные коэффициенты (10 и 12), отображают наибольшую отдачу, поэтому задела мощности при таком расчете не остается. А в экстренных случаях он может понадобиться

К тому же, коэффициент этот может зависеть и от вида используемой плиты. Так, для газовых приборов он, бывает, увеличивается до 20 (через значительный приток отходов сгорания газа), для электрических – до 15. Потому всегда нужно предполагать излишнюю мощность, ориентируясь на расчетную.

Приведенный расчет применим для замкнутых помещений, которые отделены от других закрывающейся дверью. Если таковой нет, а просто имеется арочный проем, разбивающий помещение на кухню и столовую (гостиную), то следует вносить поправки с учетом таких особенностей. Поскольку расчет усложняется, то предполагаемую мощность узнают из специальных таблиц.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Правила установки устройства

Вытяжка, фильтрующая воздух и возвращающая его обратно, устанавливается просто. Над электрической плитой ее можно установить самостоятельно.

1. Необходимо провести горизонтальную линию над варочной панелью на высоте монтажа оборудования – расстояние между газовой плитой и вытяжкой.
2. По центру плиты наносится на стену вертикальная линия. Стандартом предусмотрены правила монтажа вытяжки точно над варочной панелью.
3. Шаблон с упаковки прикладывается к линиям, и отмечаются 4 точки – места расположения крепежных болтов. В зависимости от модели расстояние между ними установлено стандартом 200×200 или 200×100 мм.
4. Делают отверстия, забивают дюбели и вкручивают винты.
5. Конструкцию без решетки фильтра и корпуса вешают на стену.
6. Устанавливают остальные части механизма.

Просторная кухня с электрической плитой

В случаях приобретения вытяжки с отводом воздуха в вентиляционную трубу или дымоход, сама конструкция с вентиляторами монтируется на стену аналогично модели с циркуляционным способом очистки воздуха. Затем необходимо сделать монтаж воздуховода, учитывая минимальное расстояние от вытяжки до газовой или электрической плиты. Для нормальной вентиляции, чтобы не допустить эффекта рециркуляции, то есть возвращения воздушных масс из вентиляционных каналов обратно в трубу, желательно пригласить специалистов.

Основные требования к воздуховоду:

• сечение трубы рассчитано на возможность прохождения по нему воздушных масс при максимальной производительности оборудования;
• коэффициент запаса берется в формулу для конкретной конструкции;
• оптимальное расстояние до наружной стены или вентиляционного канала должно быть не более 5 м;
• в воздуховоде допускают максимум 3 изгиба;
• трубы разного сечения для вытяжной конструкции непригодны;
• все повороты делают плавными, с радиусов.

Кухня с газовой плитой в загородном доме

Розетка должна иметь заземление и находиться сбоку от края корпуса вытяжки на расстоянии 25 см. Наиболее безопасной является установка рубильника, которым можно быстро отключить оборудование.

Правила установки устройства

Работа вытяжного приспособления зависит и от того, как будут выполнены правила его установки:

• варочная поверхность любой плиты должна быть одинакового размера с вентиляционным устройством (стандарт 60-90 см) – это даст возможность всасывать загрязненный воздух;

вытяжку нужно монтировать грамотно, так, чтобы расстояние от нее до плиты не противоречило нормам пожарной безопасности и соответствовало типу плиты;

прибор к электросети должен быть подключен в соответствии с техническими требованиями.

Конечно, монтаж вытяжного оборудования лучше доверить специалистам. Но и сделать это самому тоже вполне возможно.

Обустройство каналов для отвода воздуха

При монтаже воздухоотводящих каналов следует избегать большого количества изгибов, ведь их чрезмерное наличие будет затруднять отток загрязненного воздуха. Поэтому желательно, чтобы трубы были прямыми, недлинными и практически без колен. Их устанавливают так, дабы всасываемый воздух мог перемещаться от раструба к их тонкому концу.

Прокладывая каналы для отводов воздуха также важно не сужать отверстия и не применять дополнительные соединения, ведь это будет ограничивать свободное продвижение воздушной массы, и способствовать излишней нагрузке на двигатель вытяжки. Сечение выводящей трубы должно соответствовать размеру проема вытяжного агрегата

Расположение розетки

Вытяжной люк, как правило, подключается через электрическую розетку, которая устанавливается вверху (2-2,5 м от уровня пола). Навесные кухонные шкафчики, таким образом, она превышает на 10-20 см. А от воздухопровода ее следует сместить влево или вправо на 15-20 см.

Желательно, чтобы розетка имела заземление, так как при перепадах напряжения она будет отключаться и не даст возможности выйти со строя вытяжному оборудованию. Вытяжка – это гарантия свежего воздуха и чистоты предметов интерьера. Главное, грамотно подобрать, установить прибор и при этом выдержать расстояние между плитой и вытяжкой на кухне. Это не только позволит обеспечить надежную эксплуатацию оборудования, но и создаст определенные удобства. Покупайте, устанавливайте грамотно и пользуйтесь!
