Вытяжка для ванной комнаты в частном доме: виды, обратный клапан, установка и монтаж

Принцип работы

Принцип действия обратного клапана, вне зависимости от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаков. Он сконструирован таким образом, что движение воздуха (или воды) может происходить только в одном направлении. При попытке движения в противоположную сторону, воздух будет натыкаться на преграду из плотно закрытых створок.

Створки приводятся в действие движением воздуха, которое, в свою очередь, осуществляется при включении вентилятора. Таким образом, воздух втягивается до тех пор, пока вентилятор не отключится. После отключения створки захлопываются, преграждая воздуху обратный путь.

Устройство и принцип работы

Современные 100 мм вентиляторы функционируют очень тихо. Это достигается благодаря особенностям конструкции. Двигатель соединяется с корпусом посредством специализированных, гасящих вибрацию резиновых втулок. Благодаря этому достигается отсутствие резонирования, а шумность снижается. Подшипники в двигателе обрабатываются особой смазкой, которую нет необходимости менять в течение всего срока службы вентилятора, а точность выполнения смежных деталей обеспечивает отсутствие шума от движения вала. Корпус современных изделий выполняется из АБС пластика, который отличается высокой прочностью. К тому же устройство настроено на определенную вибрационную нагрузку, детали не разбалтываются в течение как минимум 3-4 лет.

Для благоустроенных домов с большим количеством жильцов актуально наличие в вентиляторе обратного клапана. Он не позволяет двигаться потокам воздуха внутрь помещения, когда вентилятор находится в выключенном состоянии. Клапан эффективно защищает от пыли, мусора и запахов. Особенно это актуально при курящих в своей квартире соседях. С таким вентилятором табачный дым не проникнет. Клапан работает по следующему принципу:

• при включении устройства створка открывается;
• когда прибор отключен, створка возвращается в первоначальное, закрытое положение.

Выбор вентилятора и способа запуска

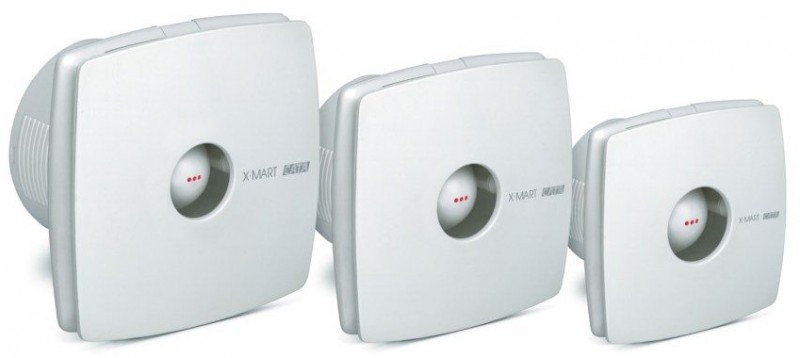

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

За счет чего вентилятор бесшумен?

Бесшумным вентилятор для ванной комнаты становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.

• Во-первых, в устройстве двигателя предусмотрены специальные виброизолирующие элементы, которые поглощают вибрации, являющиеся главным источником шума.
• Во-вторых, производители тщательно продумывают внешний облик вентилятора. Воздухозаборная решетка имеет особую, обтекаемую форму. Кроме того, важную роль играет и выбор материала решетки – от этого зависит сопротивление воздуха.
• В-третьих, бесшумность работы достигается за счет другой модели подшипников. Помимо шумопоглощающих свойств, они обладают высокой степенью надежности и не требуют дополнительного ухода (в частности, обработки смазкой).

Нюансы обслуживания

Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.

Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:

1. Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
2. Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
3. Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.

В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:

1. Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
2. Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.

Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.

Конструкции вентиляторов с приводом

Механические (лопастные) вентиляторы появились еще на морских судах, для усиления тяги в топках котлов, а с появлением электродвигателей сразу перешли на производство и очень скоро появились в быту. Принудительная вентиляция очень эффективно решает проблему газового обмена при невысоких давлениях. К этому случаю как раз относится воздух при атмосферном давлении.

Вентиляторы делятся на два основных типа:

• радиальные (улитки);
• осевые.

Первый тип относится к мощным устройствам, вентилятор улиточной конструкции требует двигателя с большим крутящим моментом. В случае малой мощности такие вентиляторы работают на малых оборотах и производят очень мало шума, но недостатком является их довольно большой размер. Поэтому их применяют для обслуживания целой группы вытяжек, или в качестве входного приточного вентилятора.

Радиальный (улитка)

Осевые вентиляторы устроены проще, имеют малые габариты, и в зависимости от места установки могут называться канальными. Канальный делается как вставка в воздуховод. Его задача – поддерживать напор воздуха, затухающий в длинном воздуховоде. особенно из-за поворотов. Причиной потерь является сопротивление стенок воздушных каналов и внутреннее трение воздуха на изгибах воздуховодов.

Канальный вентилятор

1 История изобретения

В Древнем Египте людьми было замечено негативное влияние духоты в помещениях на организм человека. Ситуация усугублялась, если кухня находилась в этом же здании. Угарный газ заполнял всё пространство, вызывая даже удушья. Для вывода загрязнённого воздуха использовались дымоходы. Чтобы они правильно работали, необходимо было организовывать сквозняк, но это не всегда получалось. Поэтому актуальным стало создание принудительного вентилирования.

В XVIII веке появились устройства, представляющие собой прообраз современного вентилятора. В качестве нагнетателя использовалась согнутая в горизонтальной плоскости пластина, а её движение происходило за счёт парового двигателя. Как топливо использовался керосин или спирт.

Открытие электричества и создания в 1831 году генератора электроэнергии позволило Роберту Дэвидсону изобрести современный двигатель. В это же время русский инженер Александр Саблуков придумывает центробежный вентилятор. Его конструкция состояла из цилиндрического кожуха с помещённым в него колесом, имеющим четыре прямые лопатки. Вращение колеса на тот момент осуществлялось вручную. Это изобретение начали применять для проветривания кают морских судов и шахт. В 1892 году французский учёный П. Мортье предложил вариант диаметрального вентилятора. В нём использовалось колесо барабанного типа с загнутыми лопатками.

Монтаж и безопасность использования вентиляторов

Чтобы устройство надежно и исправно выполняло свои функции, его необходимо правильно установить и закрепить. Для этой цели, вместе с вентилятором в продажный комплект входят различные держатели, защитные решетки, уплотнения и крепежи. Потребителям следует внимательно изучить инструкцию перед установкой, если они собираются сделать ее самостоятельно, не обращаясь к специалистам.

Также стоит помнить, что вентилятор может стать источником очень сильной простуды, особенно в летнюю жару. Не стоит находиться непосредственно перед ним долгое время и это надо учитывать при выборе места под него.

Причины установки

Естественная вентиляция со временем уже не может справляться с поставленными ей задачами, потому что шахты старых домов никто не чистит, они забиваются, эффективность их оставляет желать лучшего. Если многие пользователи устанавливают вытяжную систему для кухни, чтобы во время приготовления пищи запахи ни разносились по всей квартире, то почему бы не установить вентилятор для ванной с обратным клапаном? Ведь в ванной комнате и в туалете мы часто наблюдаем такие негативные нюансы:

• неприятные запахи просачиваются из шахты вентиляционной системы;
• отсутствует нормальная тяга — в результате воздух застаивается;
• нет притока свежего воздуха из-за забитой вентиляционной шахты здания;
• по углам начинает появляться плесень — это наглядная причина повышенной влажности из-за плохой вентиляции.

Если после принятия водных процедур в ванной комнате остается конденсат на плитке, и влажный воздух долго сохраняется — это сигнал о том, что вентиляцию необходимо срочно улучшать. Для этого можно установить обыкновенный вытяжной вентилятор, который будет принудительно осуществлять удаление влажного воздуха из помещения, но он не решит проблем с неприятным запахом из шахты — здесь помогут только вентиляторы с обратным клапаном.

Обработать все проблемные места химическими компонентами — это только полдела, пока вы не установите бытовой вентилятор для качественной вытяжки застоявшегося воздуха, вам не решить этих проблем. Кроме этого, необходимо обеспечить нормальный приток свежего воздуха для туалета и ванной комнаты, иначе все усилия будут напрасными. Поэтому не стоит делать двери полностью герметическими — должен же как-то воздух поступать в эти помещения для более качественного проветривания.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Конструкция обратного клапана

Вытяжное устройство

Для изготовления бытовых вентиляторов используется преимущественно пластик. Промышленные выполняются из металла и отличаются большей стоимостью, мощностью и весом. Вентилятор с обратным клапаном представляет собой конструкцию, которая состоит из:

1. Корпуса.
2. Крыльчатки.
3. Двигателя.
4. Обратного клапана.

Обратный клапан изготовлен из таких частей:

1. Корпус.
2. Створки, вращающиеся на оси.
3. Ограничивающие полукруглые выступы.
4. Пружина кручения возвратного действия, предназначенная для отбрасывания заслонки на место во время прекращения работы вентилятора. Данный элемент присутствует только на самозахлопывающихся клапанах.

Реверсивные и приточные вентиляторы

Иногда необходимо не выгонять воздух наружу, а наоборот, позаимствовать его с улицы. Такая необходимость возникает из-за широкого распространения пластиковых окон, которые очень плотно закрывают доступ воздуха с улицы. Из-за этого вытяжная вентиляция работает плохо или почти не работает. Приточный воздух может быть отфильтрован от уличной пыли, копоти и мусора растительного происхождения (пыльцы, пуха).

Как и вытяжной, приточный также часто имеет обратный клапан. Воздух может дополнительно подогреваться в холодное время или ионизироваться для обеззараживания. На эту тему есть неплохое видео:

Есть приточная система обходящаяся без вентиляторов. Видео на эту тему:

Реверсивный имеет двигатель, который может вращаться не только в одну сторону. Соответственно, он может работать и как приточный, и как вытяжной, что делает его весьма универсальным. (Улитка не может эффективно использоваться как реверсивный вентилятор.) Свойство реверсивности уже не позволяет в таких вентиляторах использовать простые обратные клапаны. Вместо них используют жалюзи с электромеханическим приводом, что приводит к заметному удорожанию устройства.

Вентилятор в кухонную вытяжку, если только она не укомплектована собственным вентилятором, целесообразно приобрести канального типа и вставить его в середину воздуховода, который идет от зонтика (вытяжки) к выходному устройству. Также следует понимать, что он со временем будет основательно загрязнен копотью и маслом, а значит, его конструкция должна позволять легко разбирать его и подвергать очистке.

Вентиляторы с датчиком влажности и таймером для ванной

Как правило, вентилятор в ванную комнату подключается к системе электроснабжения параллельно с выключателем света. Соответственно, функционирует он только тогда, когда помещение используется. Но чаще всего проветривание необходимо уже после того как ванной воспользовались. Наиболее эффективным способом оптимизировать свои затраты и постоянно поддерживать микроклимат в ванной комнате на необходимом уровне является использование автономных устройств управления системой вентиляции. Наиболее часто встречаются два типа приборов, используемых в вентиляторах:

таймер задержки позволяет функционировать вытяжке для ванной комнаты и туалета определенный промежуток времени, после того как будет выключен свет в помещении. Как правило, функционал таких устройств включает возможность самостоятельной настройки временного интервала. Основным недостатком таймеров является то, что они проветривают в ванную комнату одинаковый промежуток времени как после умывания рук, так и после принятия ванны.

Управление вентилятором с использованием таймера

детектор влажности обеспечивает более интеллектуальное управление вентиляцией ванной комнаты. Устройство самостоятельно включает и выключает вентилятор в зависимости от уровня влажности в помещении.

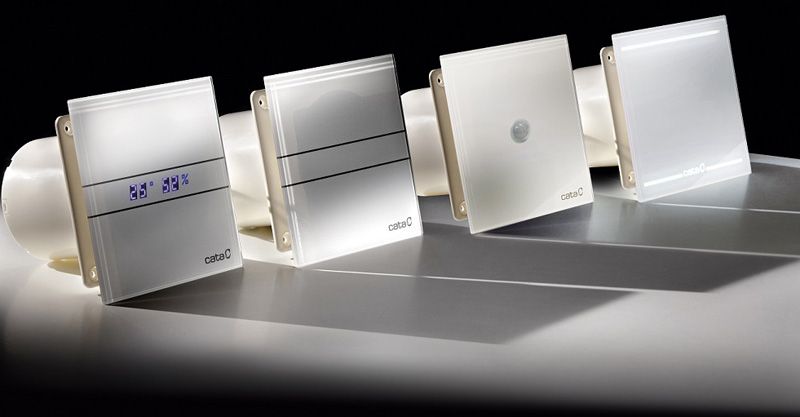

Управление вентилятором с использованием датчика влажностиCATA EXHAUST FAN — E 100 GTH модель с монитором,где отображается температура и уровень влажности

Вентилятор для ванной: критерии выбора

В настоящее время отечественный рынок строительных товаров предлагает широкий ассортимент устройств для вентиляции воздуха как отечественного, так и иностранного производства

На какие параметры, выбирая вытяжной вентилятор, следует обращать внимание? Такими параметрами являются: производительность, экономичность и комфортность при использовании

Производительность

Чтобы правильно определить, какой производительности установить вентилятор для ванной комнаты, необходимо знать объём помещения и показатель воздухообмена.

Вытяжной вентилятор лучше устанавливать поближе к душевой кабине, где затруднена естественная циркуляция воздуха

Показатель воздухообмена – это величина, которая показывает сколько раз за единицу времени (за один час) должен смениться воздух в помещении. Он определён санитарными нормами и зависит от класса и назначения помещения. Для ванных комнат его значение равно 6-8.

Чтобы подсчитать, какой производительности вытяжной вентилятор необходим, нужно умножить объём помещения на показатель воздухообмена.

Мощность вентилятора подбирается в зависимости от объема помещения и от интенсивности посещения ванной

Экономичность

Наряду со стандартными моделями, состоящими из классических лопастей и выключателя, можно найти разновидности вентиляторов с дополнительными функциями, которые дают возможность экономить расход электроэнергии. Наиболее распространено использование датчиков влажности и движения, а также таймеров.

Датчик влажности

Начало и конец работы вентилятора, оснащённого этим датчиком, зависит от уровня влажности в помещении. Вентилятор запускается или останавливается, когда влажность воздуха поднимается или падает до определённых, заранее установленных, значений.

Подобные модели предпочтительны, если есть необходимость экономить электроэнергию и следить за её расходом.

Схема управления вентилятором с использованием датчика температуры и влажности

Датчик движения

Вентиляторы с датчиком движения также способствуют экономии электроэнергии, так как реагируют на движения в помещении. Соответственно, они включаются, когда в ванной комнате или туалете кто-то есть, и выключаются, если там никого нет.

Недостаток подобных моделей – возможность непроизвольного выключения, если находящийся в санузле «с точки зрения» датчика двигается недостаточно интенсивно. Кроме того, промежутки времени, в течение которых вентиляция в ванной комнате и туалете работает, могут быть слишком короткими для полноценной замены отработанного воздуха на свежий.

Вентилятор с датчиком движения включается автоматически, когда кто-нибудь заходит в комнату

Таймер

Более подходящим решением проблемы выбора между необходимостью экономить электроэнергию и вентилировать помещение является вентилятор с таймером. Такой вентилятор для ванной автоматически включается в определённое время и выключается через заданный промежуток времени. Время работы зависит от объёма санузла и интенсивности его использования.

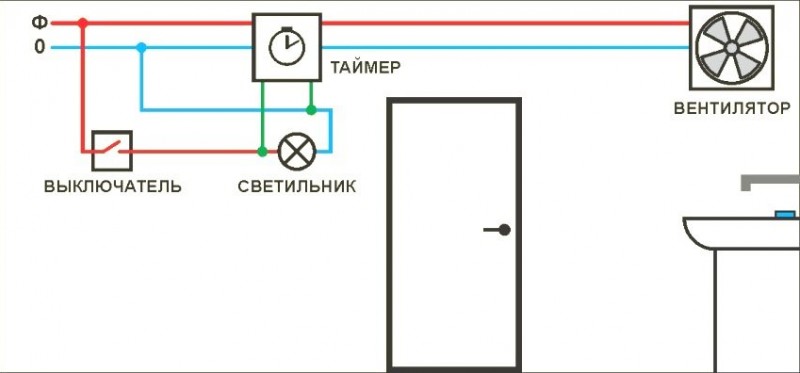

Схема управления вентилятором с использованием таймера

Комфортность при использовании

Комфортность использования вентилятора зависит от уровня шума, производимого им во время работы. Найти совершенно бесшумный вытяжной вентилятор невозможно. Но звук, который издают современные вентиляционные устройства, не создаёт дискомфорта.

Шум работы большинства вентиляторов находится в пределах 35 децибел

Особенности монтажа

Монтаж вентилятора с обратным клапаном в санузле обычно проводится в вентиляционное отверстие стационарной системы. Следует тщательно ее проверить, так как если шахта забиты мусором, прибор не будет работать корректно. Также не следует сильно уменьшать размер вентиляционного отверстия – это может негативно сказаться на эффективности воздухообмена в помещении.

Чтобы установить вентилятор с обратным клапаном последовательно, нужно выполнить несколько непростых, в общем-то, операций.

1. Подготавливают отверстие вентиляционного канала. Если прибор с большим сечением, то отверстие в стене расширяют при помощи перфоратора. Если же оно слишком большое – то можно воспользоваться строительной пеной.
2. Подведение проводов и подключение к электросети. Все кабели и провода должны быть либо оштукатурены, либо спрятаны в кабель каналы. Схема и объем работ напрямую зависят от вида выбранного вентилятора, а также от наличия дополнительных опций. Например, при подключении прибора с ручным включением для удобства использования устанавливают 2 выключателя, один на свет, другой – непосредственно на вентилятор.
3. Установка в стену или потолок и крепеж. Вентиляционное отверстие обязательно закрывают специальной накладной сеткой.

Ванная комната – одно из самых проблемных мест как в квартире или частном доме. Высокий показатель влажности может негативно влиять на общий микроклимат в жилище и вызвать появление опасной для здоровья обитателей плесени. Современные вентиляторы с обратным клапаном способны полностью решить эту проблему. Их легко установить самостоятельно, а срок службы некоторых моделей составляет 10 лет.

О том, как установить вентилятор с обратным клапаном в ванной комнате, смотрите в следующем видео.

Установка клапана приточной вентиляции

Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.

Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.

Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме

Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:

• обычная дрель;
• коронка диаметром 133 мм с центровочным сверлом;
• стамеска;
• молоток;
• пакля или монтажная пена;
• ножовка по металлу;
• отвертка;
• саморезы;
• шуруповерт.

В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.

В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.

Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.

Монтаж приточного клапана в деревянном доме возможно сделать своими силами без привлечения специалистов-вентиляционщиков

В последнюю очередь устанавливается сам клапан. Чтобы произвести его монтаж, надо снять оголовник и освободить доступ к крепежным проушинам. Клапан состоит из двух лепестков, открывающихся под несколькими углами наклона. На корпусе имеется стрелка, направление которой учитывается при установке клапана в пластиковую трубу.

Дополнительно клапан к стене крепим саморезами. После чего ставим оголовник, защелкивая его на закрепленной детали. Возвращаем на место колесо, регулирующее степень открытия лепестков клапана.

Лучшие модели вытяжных вентиляторов

Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.

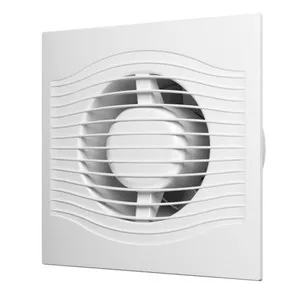

ERA FAVORITE 4C-01 16 Вт

Этот прибор российского производства имеет отличные показатели по производительности и шуму.

ERA FAVORITE 4C-01 16 Вт

Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли.  ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.

Soler & Palau SILENT-100 CZ DESIGN

Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель  плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной.  Клапан предотвращает возврат воздуха извне на 100%.

Soler & Palau SILENT-100 CZ DESIGN

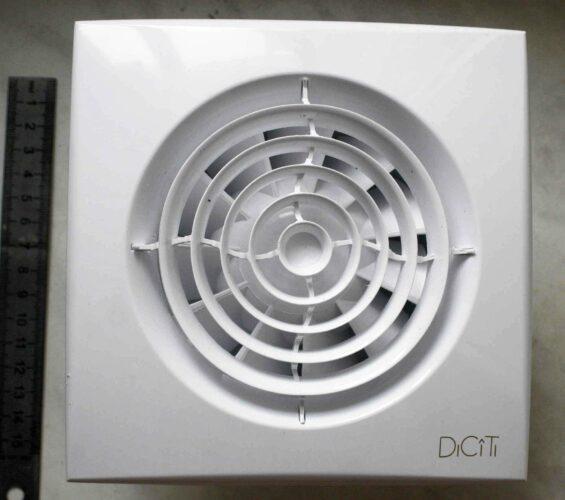

AURA DiCiTi 4C MR

Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.

AURA DiCiTi 4C MR

Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.
