Как устроены клеммники wago

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

1. Преимущества клемм WAGO:
2. Быстрый и легкий монтаж за секунды.
3. Соединение не требующее дополнительной изоляции.
4. Возможность соединять проводники различного сечения из различных материалов.
5. При необходимости соединение может быть легко переделано.
6. Возможность производить диагностику цепи без её разрыва.
7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

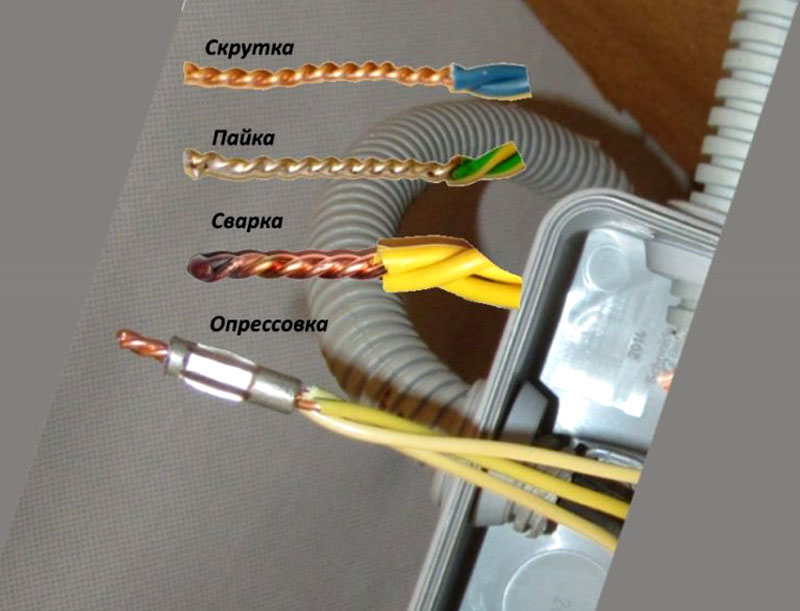

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

• При использовании этих изделий, каждый электропровод имеет отдельный зажим.
• Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
• Просто монтировать, справится даже новичок.
• При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
• Прочные и надежные, устойчивы к вибрациям и ударам.
• Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
• Компактность.
• Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)	Площадь сечения кабеля (мм²)	Напряжение (В)
От 6 до 232	От 0.08 до 95	От 100 до 1000

Разновидности, их преимущества и недостатки

По конструкции клеммные коннекторы Ваго бывают плоскими, крестовыми, шестигранными, болтовыми, пружинными, безвинтовыми и винтовыми. Винтовые плоские, крестовые и шестигранные модели используются, чтобы сделать разводку электрической проводки, дополнить распределительную коробку, закрепить контакты автомобильного аккумулятора, розетки, включатели освещения, соединять группы светильников по какой-то схеме или телефонные провода, устанавливать мощное оборудование.

Обратите внимание! Винтовые болтовые и пружинные клемниковые модели нужны, чтобы подключать цепи заземления на проигрывателе либо сетевом фильтре. Требуются, чтобы защищать динамики сигнализационных, акустических устройств. Имеют зеленый винт и специальные проводные захваты — «зубы»

Имеют зеленый винт и специальные проводные захваты — «зубы».

Основные виды

Ваго отличаются отсутствием необходимости дополнительных приспособлений монтажа, возможностью соединения разнородных проводов (например, алюминиевых и медных), способностью соединения проводников с разным сечением в пределах одного коннектора. Также они занимают мало места в распределительной коробке и имеют изолированный корпус. Отличаются долговечностью и возможностью демонтажа с повторным использованием.

Долговечность конструкции

Минусы заключаются в возможности возгорания либо плавке изделий, высокой цене. Интересно, что возгорание происходит с неоригинальной продукцией. Отличительными чертами оригиналов служит характерный рычажковый оттенок корпуса, тыльная маркировка и схема проводной зачистки по центру.

Для осветительного оборудования

Для осветительного оборудования есть клеммники Ваго серии 294 и 294 Линект. Они нужны, чтобы коммутировать тонкожильные, одножильные, многожильные провода и предварительно не подготавливать их. Благодаря специальной пластине можно делать разгрузку натяжения. Поддерживают максимальный ток в 24 ампер. Также для осветительного оборудования есть модели 272 и 293. В первом случае, подходят для проводов, имеющих 2,5 миллиметровое сечение. Во втором случае, подходят для проводов с прямым заземляющим контактом.

Коннекторы для осветительного оборудования

Для электромонтажных работ

Для электромонтажных работ есть модели серии 224, 243, 2273, 273/773, 222 и 221. Первые специально разработаны, чтобы соединять одножильные проводники с многожильными. Вторые — чтобы обслуживать низковольтные системы. Третьи — чтобы обслуживать провода в распределительных коробках. Четвертые — чтобы обслуживать одножильные проводники с 2,5 миллиметровым сечением. Пятые и шестые — чтобы соединять и обслуживать любые проводники с мощными токами.

Для электромонтажных работ

Для установки на основание

Коннекторы для установки на монтажное основание бывают трех видов — 862, 260-262 и 869. Первые рассчитаны на соединение четырех проводников и помогают в коммутации обжатых, ультразвуковых и неподготовленных жил. Вторые нужны для бокового и фронтального монтажа. Третьи имеют опорные ножки или крепежные фланцы. Применяются для четырехмиллиметровых клемм.

Для установки на основание

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

1. Зажимы Ваго, предназначенные для одноразового использования.
2. Многоразовые клеммники.
3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Популярные виды клеммников

Компания Wago производит и постоянно совершенствует клеммы для разных видов соединений. Самые востребованные у мастеров:

• неразъемные (одноразовые) Push Wire. Серии 773 и 2273. Есть модификации с наполнением специальной пастой для соединений наподобие алюминий-медь и алюминий-алюминий, и сухие – для соединений медь-медь. Пасту можно приобрести отдельно и самому заполнить клеммник;
• разъемные (многоразовые) Cage Clamp. Серии 222 и 221. Сделаны в виде клипс, где провод зажимается посредством наружного рычажка. Перед установкой провода он поднимается, обеспечивая доступ жилы к контакту, после чего рычажок опускается, фиксируя кабель. Клеммы 221-й серии от 222-й отличаются уменьшенными на 40% размерами;
• разъемные (многоразовые) Fit Clamp. Серия 224. Зажим устроен так, что прокалывает изоляцию провода при монтаже.

Для осветительного оборудования

Для подключения светильников и другого навесного съемного оборудования удобно использовать зажимы 224-й серии, так как они не требуют предварительной зачистки конца кабеля от изоляции. С их помощью можно соединять одножильные и многожильные провода, в том числе и тонкие. С ними не нужно использовать дополнительные инструменты. Это удобно при работах на высоте со стремянки.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции. После этого провод просто вставляется в разъем и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Как отличить оригинал WAGO от контрафакта

Уже при внешнем осмотре можно отметить визуальные различия между оригинальной продукцией WAGO и контрафактом:

1. На немецких оригиналах рычажки ярко-оранжевого цвета, тогда как подделки оснащены флажками более темных оранжевых оттенков.
2. На немецких оригиналах нанесена фирменная маркировка «Wago», на контрафактном зажиме надпись отсутствует.

Клеммы Wago серии 221: оригинал и подделка

1. Фирма-производитель размещает на обратной стороне КВ схематическую инструкцию по использованию клеммы с указанием размеров зачистки проводов. На контрафакте на обратной стороне ничего не изображено.
2. На оригинале указывают величину номинального пропускного тока и рабочего напряжения. На подделке только пишут напряжение 250 В.
3. Контактная планка оригинала ваго не магнитится, на контрафакте – притягивается к магниту.

Применение клеммных соединений Wago при монтаже создает огромное преимущество в скорости монтажных работ и позволяет производить быструю перекоммутацию. При соблюдении всех несложных требований производителя к монтажу коммутация будет не перегруженная и надежная. Соединения проводников будут служить безотказно в течение всего срока эксплуатации проводки.

Клеммные блоки Wago после монтажа

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

• Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
• С обрезанных концов проводов удаляется изоляция на длину 1 см.
• Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
• Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
• Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

• отсутствие винтовых соединений;
• большой срок эксплуатации;
• устойчивость к вибрациям, воздействиям высоких температур;
• повышенные изолирующие свойства;
• материалы изготовления устойчивы против пожаров;
• соответствие напряжению и силе тока в сети.

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

• очищение кабеля от изолирующего материала на расстояние 10–15 мм;
• перевод зажима в виде флажка в верхнее положение;
• вставка жилы в клемму, продвижение без усердия до упора;
• защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.  Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

5. Ещё пример применения Wago 773

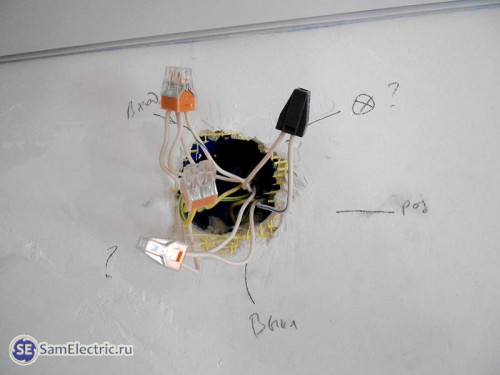

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Как проводить работы в воде и земле

Во время электромонтажных работ нередко происходит такая ситуация, когда необходимо скрепить электропроводку под водой либо в земле. Сейчас мы кратко рассмотрим особенности каждого из случаев!

В воде (к примеру, при установке погружного насоса), рекомендуется использовать следующую технологию. Для начала концы спаиваются, после этого место пайки тщательно изолируется термоклеем, поверх которого надевается термоусадка. Если все сделать качественно и на совесть, стык будет герметичным и безопасным. В противном случае может произойти короткое замыкание и выход электросети из строя.

Для соединения электрического провода в земле (к примеру, после его механического повреждения), рекомендуется использовать метод, предоставленный выше (термоклей и термоусадка), но лучше обезопасить себя и использоваться следующую методику. Зажимаете концы кабеля с помощью клеммника, устанавливаете герметичную распаечную коробку, после чего тщательно заливаете коробку специальным силиконовым герметиком

Обращаем Ваше внимание на то, что трассу под землей необходимо дополнительно поместить в трубу либо короб, чтобы обеспечить надежную защиту от грызунов!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса! Если какой-либо нюанс был упущен, советуем Вам просмотреть наглядные видео-уроки. Надеемся, что теперь Вы знаете, что за соединители лучше использовать для тех или иных условий применения, а также, как может выполняться соединение проводов в распределительной коробке.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Что чаще всего считают именно недостатком Wago

Основным недостатком подобных клеммников, как ни странно, можно назвать некомпетентность людей, называющих себя специалистами. В сети интернет можно найти огромное количество фото с обгоревшими «Ваго», на основании которых неопытные домашние мастера делают неправильные выводы о работе подобных деталей. Однако стоит лишь присмотреться к большинству из подобных фотопримеров, как становится ясно, что оплавление корпусов произошло снаружи, что невозможно, если виной всему клеммник.

ФОТО: promstarkld.ruНа самом деле такие клеммники весьма надёжны при правильном использовании

Также стоит обратить внимание и на критическую нагрузку на соединение. Превышать параметры, указанные в технической документации как предельные, не стоит

Но это касается не только Wago, но и любых клеммников или скруток, а значит, и с этой стороны недостаток не обоснован.

ФОТО: elektrik-l.ruСкрутка также может подвести, если ослабнет контакт

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

• установка электропроводки проходит быстрее;
• для монтажа не нужно дополнительного инструмента или навыков;
• клеммники всегда есть в свободной продаже;
• существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

• характерный оттенок флажков (рычажков) или корпуса;
• маркировка на тыльной стороне;
• схема и метки для зачистки проводов на корпусе;
• контактные планки внутри корпуса толстые;
• металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Заключение

Теперь у меня в оперативном арсенале всегда имеется запас клемников Wago – одноразовых 773 и многоразовых 222. Рекомендую!

Одноразовые зажимы Wago 773

Многоразовые универсальные зажимы Wago 222

Кроме рассмотренных в статье, существует множество разновидностей таких клеммников – миниатюрного и мощного исполнения, на ДИН-рейку, под отвертку, и др. Например, зажимные клеммы на ДИН-рейку Wago 280. Многоразовые, провод вставляется-вынимается с помощью тонкой отвертки:

Wago 280

Wago 280. Роль инструмента играет заклепка, но лучше использовать отвертку под шлиц.

Не все они есть в свободной продаже. Более того, не все они даже есть в каталоге Ваго, который можно скачать ниже.

Самые ходовые клеммы – 222 и 773 – можно купить по почте, на китайском сайте Али Экспресс. Конечно, это не немецкий оригинал, но кто знает, что продают в магазине через дорогу?
