Проверенная схема установки забора на винтовых сваях

Конструктивные особенности

Сваи имеют свои неоспоримые преимущества — надёжность, технологичность и долговечность. Можно отметить и простоту установки этой конструкции, чего нет в таких видах фундаментов, как ленточный и столбчатый. Для их установки требуются большие трудозатраты. Необходимо вырыть яму, установить опалубку. Зачастую это делается в несколько этапов.

Установка свай для забора не требует больших вложений, закупки песка, гравия, цемента, установки опалубки и больших временных затрат. К тому же заборы, установленные таким образом, считаются самыми надёжными на сегодняшний день.

Как можно понять из самого названия, сваи — это пустотелые трубы с резьбой на одном конце. Зачастую в целях лучшего укрепления в грунте, вместо резьбы, установлены лопасти. Но иногда сваи делают комбинированными: с лопастями и резьбой.

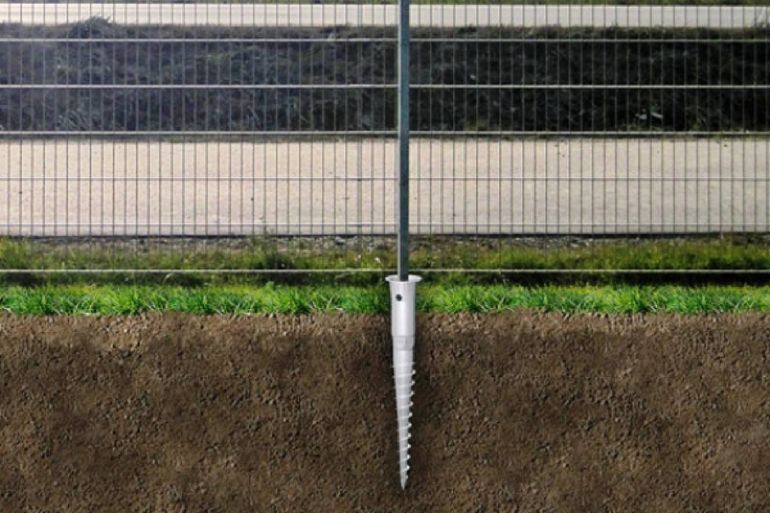

Винтовые сваи вкручиваются непосредственно в грунт за счёт резьбы на одном из их концов

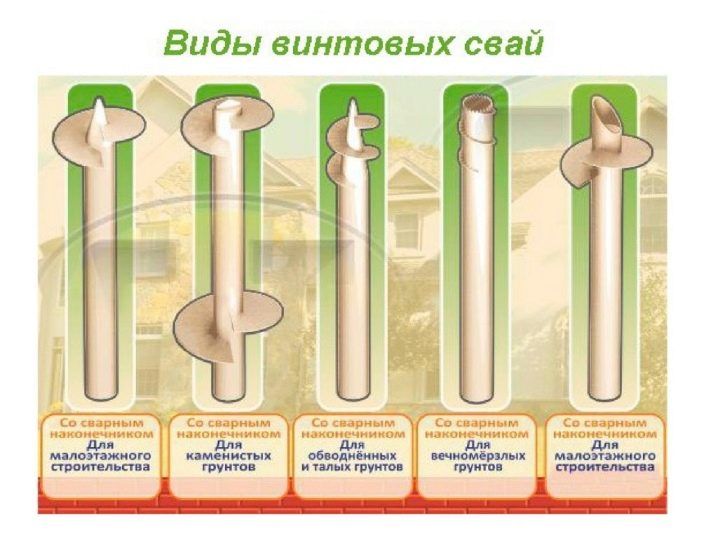

Для разных типов почв используются также разные сваи:

• для песчаных грунтов подойдёт конструкция с закрытым наконечником;
• для большинства почв (кроме песчаных и торфяных) используют открытый наконечник;
• для каменистых пород — резьба с двумя лопастями.

Стоит отметить, что сваренные сваи нельзя использовать для возведения фундамента дома, так как они не имеют достаточной прочности. Лучше в этом случае использовать литые конструкции.

Стоимость таких деталей фундамента может существенно отличаться в зависимости от размеров. К примеру, 89 мм свая может стоить в два раза дороже, чем 57 мм

Чем больше толщина металлической сваи, тем она дороже

Конструкции с двойными лопастями для установки на обычных грунтах покупать не рекомендуется. Их цена значительно выше, и их монтаж на «лёгких» почвах неоправдан.

Самостоятельный монтаж тоже имеет важную роль. Если иметь соответствующий опыт (возможно, небольшой), то экономия средств на постройку забора может быть до 50% от общего бюджета постройки.

Как показывает практика, заплатить за установку опоры строительной фирме необходимо приблизительно столько же, сколько и стоит один элемент. Дополнительно необходимо заплатить за исследование грунта в вашей местности. Серьёзные фирмы без анализа почвы к работам не приступят. При самостоятельной установке за это платить не придётся.

Советы по выбору

При выборе конкретного типа винтовых свай следует исходить из ряда условий:

1. Типа грунта.2. Вида сооружения, нагрузки на сваю.3. Стоимости свай (сметы работ).

Свая аналогичного типа, но большего диаметра может стоить примерно вдвое дороже. Поэтому из соображений экономии для возведения заборов целесообразно выбирать оптимальный диаметр трубы. Для легких ограждений (дерево, поликарбонат, сетка) достаточно 57 мм, для металлических заборов — 76–89 мм. В случае более тяжелых оград (кирпичных, каменных) следует выбирать 89–108 мм.

При больших нагрузках желательно выбирать сваи с наконечниками литого типа. При возведении заборов обычно останавливаются на более дешевых сварных.

Имеет также значение вид исполнения наконечника — открытый или закрытый. Закрытый применяется на сыпучих грунтах типа песка и торфа, открытый — на остальных. В случае каменистого грунта следует выбирать усиленную конструкцию с двойными лопастями.

Еще один важный момент — антикоррозийные свойства сваи. Такое исполнение обязательно применять при работах на грунтах с повышенной влажностью, мерзлоте, при наличии грунтовых вод и пр. Существует несколько вариантов антикоррозийных покрытий — на основе цинка и эпоксидных смол.

Последний фактор — длина свай. Обычно достаточно заглубления на 1,5—2 м. На сложных грунтах (водянистых, мерзлоте, термокарстах) этот параметр должен быть увеличен до 4–5 м. Отметим, что зачастую перед монтажном винтовых свай в проблемных условиях требуется провести предварительные изыскания. Сэкономить средства можно, купив одну сваю и самостоятельно вкрутив ее на участке. Это поможет предусмотреть возможные проблемы.

Помимо величины заглубления, следует также учитывать способ монтажа забора на свайный фундамент. От этого тоже зависит выбор оптимальной длины сваи, что непосредственно влияет на общую стоимость работ.

Важные особенности винтовых свай

Остановимся подробнее на основных особенностях и преимуществах винтовых свай. Их высокая универсальность обусловлена способом проникновения в грунт и сцепления с ним. Благодаря наличию резьбы с лопастями при ввинчивании свай не разрыхляется грунт. На вкрученную таким образом трубу не действуют сильные выталкивающие силы. Это обеспечивает надежность фиксации сваи и ее долговечность (до 100 лет эксплуатации).

Обычные столбы забора подвергаются воздействию выталкивающих сил. Вследствие чередования сезонного оттаивания и замерзания они колеблются вместе с грунтом. Поскольку это происходит неравномерно, зачастую происходит перекос забора с последующей деформацией. Для фундамента из винтовых свай подобные явления безопасны.

Винтовые свайные конструкции подходят для установки практически на любых типах грунтов: на болотистых, вечной мерзлоте и пр. Единственное требование в подобных случаях — использование большего заглубления. Основные типы винтовых свай поставляются длиной от 1 до 12 м, что легко решает указанную проблему.

Еще одна важная особенность винтовых свай — удобство их использования на участках с неровным рельефом. Благодаря этому можно быстро и без больших затрат установить фундамент там, где другие технологии применять весьма затруднительно или очень дорого. При завинчивании труб не происходит смещения и перемешивания почвенных слоев, что характерно для рытья траншей и монтажа забивных свай.

Существенным фактором является простота установки свай и высокая скорость их монтажа. Все работы можно выполнить самостоятельно. Для этого не требуется специальное оборудование. Ручным способом одна свая вкручивается примерно 30 минут. Для установки всех свай на участке достаточно одного-двух дней. Работы можно выполнять при минусовых температурах.

Сокращается не только срок выполнения работ, но и общая смета. Свайный фундамент обойдется примерно вдвое дешевле ленточного либо столбчатого. При необходимости винтовые сваи можно быстро и достаточно несложно демонтировать. При этом они не повреждаются, их можно использовать повторно.

Выбор и расчёт нагрузки

Каждый желающий построить на своем участке дом сталкивается с проблемой выбора фундамента для забора. Самыми распространенными среди свайных оснований являются винтовые, забивные и буронабивные разновидности. У каждого типа есть свои особенности и преимущества. Чтобы сделать правильный выбор, необходимо их детально рассмотреть.

Забивные

Это уже готовые железобетонные стержни, которые предназначены для заглубления в почву. Они бывают висячими и опорными. Вторые опираются на очень плотные грунтовые слои только острием, а первые используют и боковые поверхности. Стоят такие изделия в два раза дешевле, чем буронабивные. Они долговечны, имеют высокую несущую способность.

Буронабивные

Этот тип представляет собой монолитную конструкцию, которая состоит из железобетона. Она возводится непосредственно на месте строительства. В начале при помощи специальных элементов бурят шурфы. В них опускают стальные трубы. В цилиндры, которые получились в результате этого, вставляют каркас из арматуры, а затем заливают бетоном М300 и уплотняют его.

Такие сваи имею большую несущую способность. Они достаточно устойчивы к коррозии, при монтаже не вибрируют, но при этом дорого стоят и имеют некоторое ограничение по длине сваи. В зимнее время работы прекращаются. Ставить забор можно только по истечению 28 дней.

Винтовые

Такие сваи не нужно погружать до несущего пласта. Достаточно будет сорока-шестидесяти сантиметров ниже промерзающей отметки.

При выборе стоит учесть следующие характеристики свай:

• для вечномерзлых грунтов используются наконечники-коронки;
• для серьезных конструкций нужно применять шурупы, имеющие мелкие многозаходные лопасти;
• оптимальной защитой для комбинированных конструкций будет антикоррозийное покрытие, часть которого находится на воздухе, а часть в земле.

Расчет нагрузки

При строительстве свай рекомендуется учитывать определенные параметры для нагрузок. Шаг винта должен быть до пяти сантиметров, лопасть – толщиной от пяти миллиметров. Этого будет достаточно на один оборот. Толщина стенки трубы должна быть от четырех миллиметров, диаметр может варьироваться от сорока пяти до семидесяти шести миллиметров. К тому же такая труба должна быть бесшовной.

Длина свай может достигать двух метров. Наконечник должен быть крестообразным, а срез трубы делается под сорок пять градусов.

Как рассчитать параметры?

Винтовая свая отличается от забивной — материалом. Она изготовлена из стали и оснащена резьбой, позволяющей погружать изделие путем завинчивания, что обеспечивает свае высокую устойчивость к разнонаправленным нагрузкам.

Чтобы правильно подобрать сваю, действуют так:

1. разрабатывают конструкцию забора;
2. осуществляют сбор нагрузок, определяя следующие величины: вес забора и ветровую составляющую;
3. исследуют грунтовое основание, выявляя тип почвы, глубину залегания слоя с достаточной несущей способностью и максимальный уровень грунтовых вод (обычно наблюдается весной).

Исследование почвы производят при помощи разведочного бурения. Далее подбирают сваю по основным параметрам.

Есть три вида свай по способу изготовления:

1. сварные;
2. литые;
3. комбинированные.

Для строительства забора достаточно сварных свай. Более прочные литые, используются при возведении зданий. Комбинированные в силу ряда недостатков применяются редко.

Выделяют три типа резьбы:

1. стандартная;
2. с лопастями;
3. комбинированная.

Лопастные сваи предпочтительны: держат более высокую нагрузку и надежнее стоят в грунте. Недостаток: более высокая стоимость.

Существуют винтовые сваи с двойными лопастями, предназначенные для строительства зданий на каменистом грунте. Применять их при возведении забора экономически нецелесообразно.

Для строительства заборов в основном применяют сваи трех диаметров:

1. 57 мм: толщина стенки трубы (ТС) — 3 мм, толщина лопасти (ТЛ) — 4 мм, диаметр лопастей (ДЛ) — 200 мм;
2. 76 мм (используются чаще всего): соответственно, 3,5 мм, 4 мм, 250 мм;
3. 89 мм (ТС/ТЛ/ДЛ): 3,5 мм, 4 мм, 250 мм.

Диаметр определяет несущую способность сваи, причем она зависит от типа грунта.

Разновидности винтовых свай

Выдерживаемая нагрузка сварных винтовых лопастных свай, с указанным диаметром в таблице:

Диаметр сваи, в мм.	Тип грунта, в т.
песчаный	супесчаный	глинистый
57	1	0,65	0,33
76	3	2	1
89	3-5	3-4	2-3

Для точного определения максимально допустимой нагрузки на конкретную сваю в данных условиях, достаточно умножить несущую способность грунта на глубине в 1,5 м (определяется по результатам разведочного бурения) на рабочую площадь лепестков (приводится в документации).

По типу наконечника сваи делятся на два вида:

1. с закрытым наконечником. Используются на песчаном грунте и торфяниках;
2. с открытым наконечником. Используются на всех прочих видах грунта. При завинчивании сваи почва проникает в ствол, что положительно сказывается на устойчивости изделия.

Популярные производители

Рассмотрим несколько компаний, которые производят, реализуют, устанавливают винтовые сваи и получили хорошие отзывы от покупателей.

Скру Пайлз

ООО «Завод винтовых свай «Скру Пайлз» начало свою деятельность в 2011 году. Завод охватил значительную долю российского рынка по изготовлению и строительству свайных фундаментов. Имеет собственную производственную базу с новейшим оборудованием. Есть служба доставки материалов.

Мастера выполняют установку под ключ оград на винтовых опорах:

• из штакетника;
• доски;
• профлиста, евроштакетника;
• сетки-рабицы;
• кованых секций.

Россваи

Завод производит разные типы свай и комплектующих, которые требуются для возведения свайно-винтовых фундаментов. Для изготовления используется металл российских поставщиков.

Команда мастеров выполняет:

• установку основания любой сложности;
• ремонт поврежденных участков;
• монтаж разных типов заборов;
• строительство причалов, рекламных щитов, подпорных стен.

Представительства завода есть в крупнейших городах России.

Тимерлайн

Компания основана в 2012 году. С этого периода команда предприятия установила под ключ больше 3000 свайно-винтовых фундаментов. Имеет собственную производственную линию и станки ЧПУ. Вся продукция сертифицирована в Росреестре.

Сырье – сталь СТ-20 со сроком эксплуатации до 80 лет.

Несущая способность одной винтовой стойки – до 50 т. Лопасти привариваются полуавтоматом, так что шов получается ровным и прочным.

Фундэкс

Холдинг из 64 филиалов по крупным регионам страны с собственными производственными линиями. Опыт работы более 15 лет.

Изделия от компании «Фундэкс» – оптимальное решение для малоэтажного строительства и возведения заборов.

Имеется проектный департамент, специалисты которого помогут составить схему будущей конструкции, рассчитать расход материалов, составить смету.

Работы по установке проводятся в любое время, независимо от типа грунта. Срок монтажа на небольших площадках – 1 день.

Продукция имеет трехкомпонентное антикоррозийное покрытие. При завинчивании сохраняется целостность грунта. Срок службы достигает 200 лет.

Цены на заборы из профлиста на сваях

Калькулятор расчета стоимости забора из профнастила

Преимущества забора из профлиста на винтовых сваях

Высокая скорость монтажа.

Профессиональная установка квалифицированными мастерами требует минимальных затрат времени.

Устойчивость и надежность.

Винтовая опора исключает возможность движения ограждения даже в случае нестабильности грунта.

Подходят для любого типа грунта.

Глубина установки винтовой сваи определяется индивидуально – исходя из состава почвы.

Имеют доступную цену.

Отсутствие посредников позволяет нам предлагать клиентам конкурентные цены на продукцию.

Возможные цвета

Основные цвета

RAL 1018Цинк

RAL 3005Красное вино

RAL 6005Зеленый мох

RAL 8017Шоколад

RAL 6002Зеленый лист

RAL 5005Синий насыщенный

Дополнительные цвета RAL

RAL 9003Белый

RAL 7004Серый

RAL 7024Графит

RAL 1015Бежевый

RAL 1016Желтый

RAL 5024Голубой

RAL 5002Ультрамарин

RAL 5018Морская волна

RAL 3003Рубиновый

RAL 3007Темно-красный

Любой цвет по палитре RAL

Палитра PRINTECH

LogСветлое дерево

NaiveТемное дерево

Pine WoodСосна

Золотой дуб

Клен

Кедр

Fine StoneБелый камень

Red BrickКрасный кирпич

Получить консультацию

Сделать предварительный расчет

Вызвать мастера на замер

Вы можете по телефону

8 (499) 703-36-77

и мы вам перезвоним

Почему стоит обратиться к нам

Весь спектр услуг под ключ.

Обслуживание клиентов включает все работы, начиная от проектирования и заканчивая монтажом.

Проектирование на заказ.

При создании проекта учитываются все требования заказчика к дизайну и комплектации ограждения.

Прозрачное ценообразование.

Мы не пользуемся услугами посредников и применяем материалы исключительно от проверенных поставщиков.

Гарантия на услуги.

Все выполненные работы сопровождаются гарантией на срок, предусмотренный в договоре.

Процесс установки забора из профнастила на сваях

Для того чтобы ограждение прослужило максимально долго, для начала необходимо позаботиться о правильном выполнении монтажных работ. Технология построения конструкций на винтовых опорах отличается от классической и в процессе её реализации необходимо тщательно подготовить участок. Можно выделить следующие основные этапы:

1. Изучение состава почв и расчет максимальной нагрузки на опору.

На основании полученной информации монтажник может определить требуемые параметры и глубину установки винтовых стержней в почву, а также оптимальное расстояние между ними.

2. Разметка участка.

После расчета необходимого количества столбов мастер намечает точки их расположения непосредственно в месте постройки.

3. Ввинчивание стержней.

Для выполнения данного этапа могут использоваться как технические средства, так и ручной труд, в зависимости от размеров свай и глубины их установки.

4. Крепление секций к опорам.

Для фиксации элементов ограждения применяется сварка или подвижные крепежные элементы.

Благодаря многолетнему опыту работы специалисты компании «СитиСтрой» способны выполнить все этапы монтажа забора из профнастила на сваях в кратчайшие сроки. При этом вы можете быть уверены в соблюдении всех правил применения технологии на 100 %!

Также спрашивают

Если вам нужен качественное ограждение по демократичным расценкам, сплошной забор из профнастила – идеальный вариант. Он не требует заливки фундамента и монтируется в кратчайшие сроки на столбы из профилированного металла, а для придания конструкции надежности используются горизонтальные балки – лаги. Конструктивно забор на трех лагах крепче, чем на двух, но цена в этом случае будет несколько выше. Долговечность ограды обеспечивается антикоррозийным покрытием, это может быть оцинковка, полимерное напыление, грунтовка и др.

Цена: от 1 250 руб. / кв. м.

Сделать заказ

Бетонные заборы из профнастила под ключ изготавливаются из надежных, высокопрочных составляющих, которые прослужат многого лет. Наши специалисты применяют разные крепления, множество вариаций профлиста – со специальным покрытием и без него. Широкий ассортимент позволит вам подобрать наиболее оптимальный вариант с учетом особенностей конкретного участка.

Цена: от 950 руб. / кв. м.

Сделать заказ

Мы предлагаем широкий выбор ограждений различных типов, а также профессиональные услуги по монтажу, демонтажу. Гарантируем высокое качество товаров услуг, исполнение требований заказчика и проведение работ любой сложности точно в установленный срок.
Чтобы узнать цену с установкой, свяжитесь с нами по телефону или электронной почте, указанным в разделе «Контакты». Либо закажите обратный звонок – наши менеджеры оперативно вам перезвонят! Фото работ, выполненных специалистами компании, можно посмотреть и оценить прямо сейчас в фотогалерее сайта.

Цена: от 1 250 руб. / кв. м.

Сделать заказ

Преимущества установки заборов на винтовые сваи

• Возможность работы на самых сложных грунтах: суглинки, торфяники, супеси, водонасыщенные глины, участки с высоким уровнем грунтовых вод и так далее. Не подходят лишь скальные породы, в которых возможны сколы и сходы, но вполне реально установить конструкцию даже в болотистой местности, на участках со сложным или даже разнородным рельефом и грунтом;
• Под монтаж не требуется подготавливать территорию, и терять на этом время и деньги. Сваи можно установить между деревьями, возле пней и даже на участках с большими неровностями;
• Возможен монтаж свай на склоне, производится он так же просто, как и на стандартном, ровном участке;
• Установка занимает очень мало времени, тем более, если работы производятся профессионалами со специальным оборудованием;
• Монтаж возможен в любой период времени, летом и зимой, и даже в тот момент, когда грунт конкретно промерз;
• Возможность использовать винтовые сваи несколько раз. Это очень удобно в том случае, если вы используете временные ограждения для строительства;
• Высокий уровень ремонтопригодности, то есть, винтовые сваи под забор — это далеко не одноразовый материал;
• Щадящий режим для грунта. Во время установки вы не смешиваете слои, не засоряете участок, не портите плодородную основу;
• Стоимость свай для установки ограждения и работ по монтажу, в комплексе гораздо дешевле;
• Возведение забора или капитального ограждения с использованием данной технологии наиболее обеспечивает соотношение цены и качества;
• Долговечный эксплуатационный срок. Если вести расчет, отталкиваясь от приемлемых условий, нормальных грунтов и соответствия предельным нагрузкам, то винтовой забор сможет простоять 70-100 лет, и это неоднократно доказано.

Преимущества и недостатки

Опишем основные плюсы и минусы использования винтовых свай при строительстве заборов.

Плюсы:

• Высокая скорость монтажа.• Простота работ, минимум необходимого оборудования, возможность самостоятельного монтажа свай. • Низкая трудоемкость и стоимость работ.• Отсутствие вибраций при установке свай.• Возможность монтажа в любой сезон. • Возможность использования практически на любых грунтах (исключая скальные породы). • Прочность и надежность, нагрузка до 4 тонн на сваю. • Легкость транспортировки за счет низкого веса. • Не нужно выравнивать участок и подготавливать грунт перед монтажом. • Нивелирование высотных перепадов на местности.• На сваи не действуют выталкивающие силы, геометрия конструкции после монтажа не изменяется.• Нет влияний сезонных и температурных изменений и усадки. • Длительный срок службы. • Простота демонтажа и переноса забора при необходимости.

Минусы:

Недостатков у винтовых свай практически нет. Единственный реальный минус — невозможность использования на скальных грунтах.

Преимущества и недостатки винтовых свай

Технологии строительства опорных сооружений совершенствуются на протяжении многих веков. Условно этот вид работ можно разделить на две категории. К первой относится фундаментный способ, когда основу составляет цельная по всему периметру конструкция, а второй метод заключается в точечной фиксации опор. Веками использовалась технология монтажа единой опорной конструкции. Технологически цивилизация была не готова к широкому использованию конструкций на сваях, которая применялась исключительно в регионах, где иной способ был невозможен. Сегодня строительная индустрия позволяет пользоваться этим методом на любых грунтах, в различных климатических зонах.

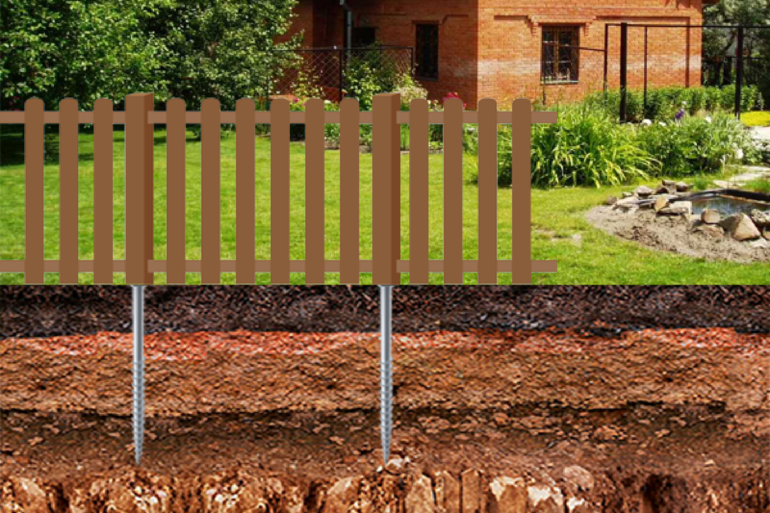

Схема устройства забора на винтовых сваяхИсточник remont.komimarket.ru

Преимущества

Практика показала, что во многих случаях забор на винтовых сваях лучше традиционного. Конструкторы и производители предлагают полный комплект необходимых элементов для решения этой задачи. К явным преимуществам метода относят:

1. Скорость монтажа.
2. Минимум инструмента, оборудования.
3. Отсутствие вибраций при монтаже.
4. Возможность использования на любых грунтах, за исключением скального.
5. Выполнение операции в любое время года.
6. Прочность, способность удерживать конструкцию до 4 т на одну сваю.
7. Отсутствие изменения геометрии конструкции после монтажа.
8. Долгий срок службы.
9. Меньшая трудоемкость.
10. Нет необходимости выравнивать участок и проводить подготовку грунта.
11. Небольшой вес обеспечивает низкую трудоемкость и легкость транспортировки.

Деревянный забор на винтовых сваяхИсточник fsks.ru

Перечисленные технические преимущества становятся основой экономической выгоды использования винтовых свай. Небольшое количество элементов, материалов, их общая масса дают возможность утверждать, что сметная стоимость конструкции меньше, чем при других способах монтажа забора. Если при устройстве фундамента значительную долю времени и трудозатрат составляют земляные работы, то в данном случае выполнение их необязательно. Как правило, фундаменты выполняются заливкой песчано-цементного раствора. Для удовлетворительного качества последующих операций необходимо дать время на схватывание раствора и усадку бетона. Специалистами рекомендуется выдерживать не менее недели до начала следующих монтажных работ. Винтовые сваи готовы к дальнейшим операциям сразу после установки.

Недостатки

При подвижных, слабых грунтах, когда необходимо делать заглубление не менее 1 м для обеспечения прочности конструкции, вариант применения завинчивающейся сваи выглядит более чем достойной альтернативой. Решается ряд сложных технических и финансовых проблем. Однако имеются и технические условия, при которых монтаж винтовых свай затруднен или невозможен. Скальный грунт является непреодолимой преградой применения этого метода. К достоинствам относят возможность самостоятельно сделать установку без привлечения дополнительной рабочей силы и оборудования. Этот факт делает привлекательным монтаж винтовых свай не только для забора, но и в качестве основы для главного и вспомогательных строений на участке.

Проект забора на винтовых сваяхИсточник we-mastera.ru

Но самостоятельное решение об использовании этого способа без соответствующей экспертизы грунта может привести к разочарованию. Не только наличие скальных слоев может повлиять на прочность конструкции. Высокие грунтовые воды и, как следствие, подвижные почвы на глубине большей, чем обычно. Такие места встречаются часто в проймах рек, озер, на высушенных болотах. Торфяная прослойка не самое надежное основание. К тому же подобные места часто засыпают привозным грунтом. Толщина слоя может составлять до нескольких метров на отдельных участках. Тогда длину подземной части сваи необходимо увеличивать так же, как для районов с вечной мерзлотой, — до 3, 5-4 метров.

Заключение

Постепенный переход с бетонных фундаментов на винтовые свайные элементы в последнее время прослеживается не только при возведении заборов, но и при строительстве загородных коттеджей, бань, малоэтажных домов.

Схема размеров винтового элемента

Объясняется это не столько удобством данного вида опор, сколько экономической целесообразностью их самостоятельного монтажа по сравнению с более дорогостоящими забивными и буронабивными аналогами, ленточными и столбчатыми бетонными фундаментами.
